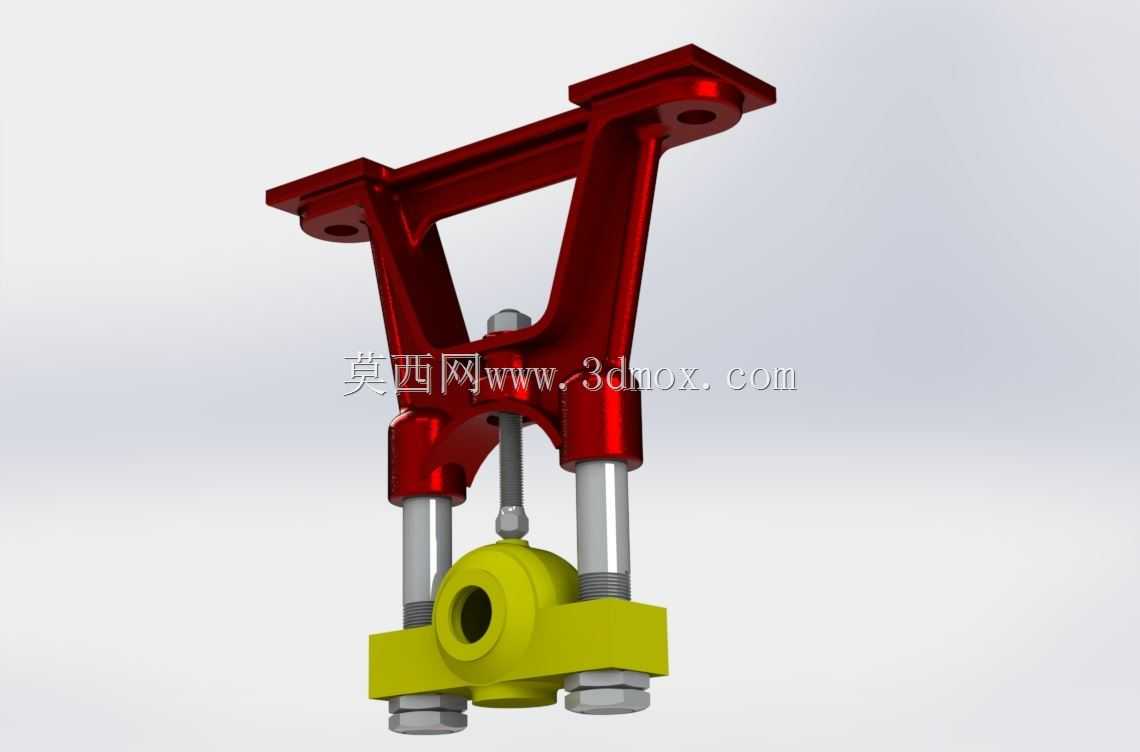

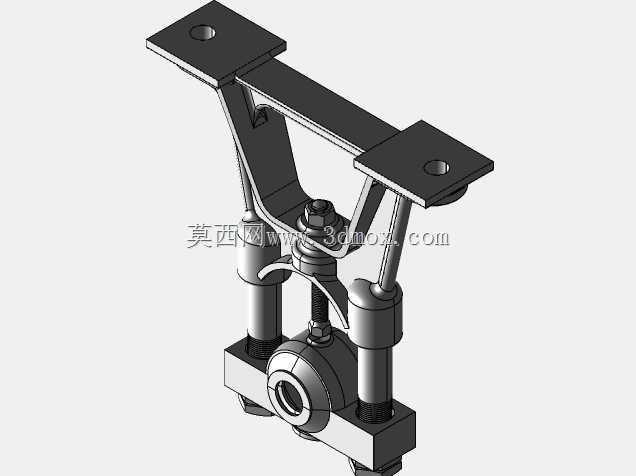

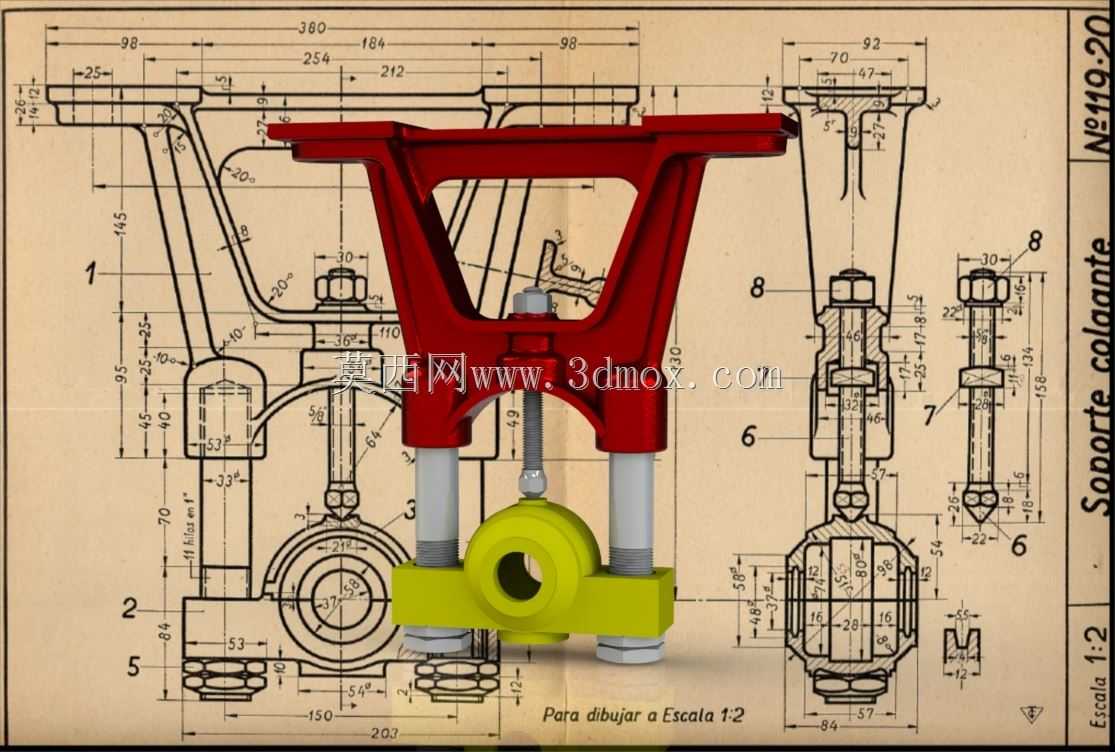

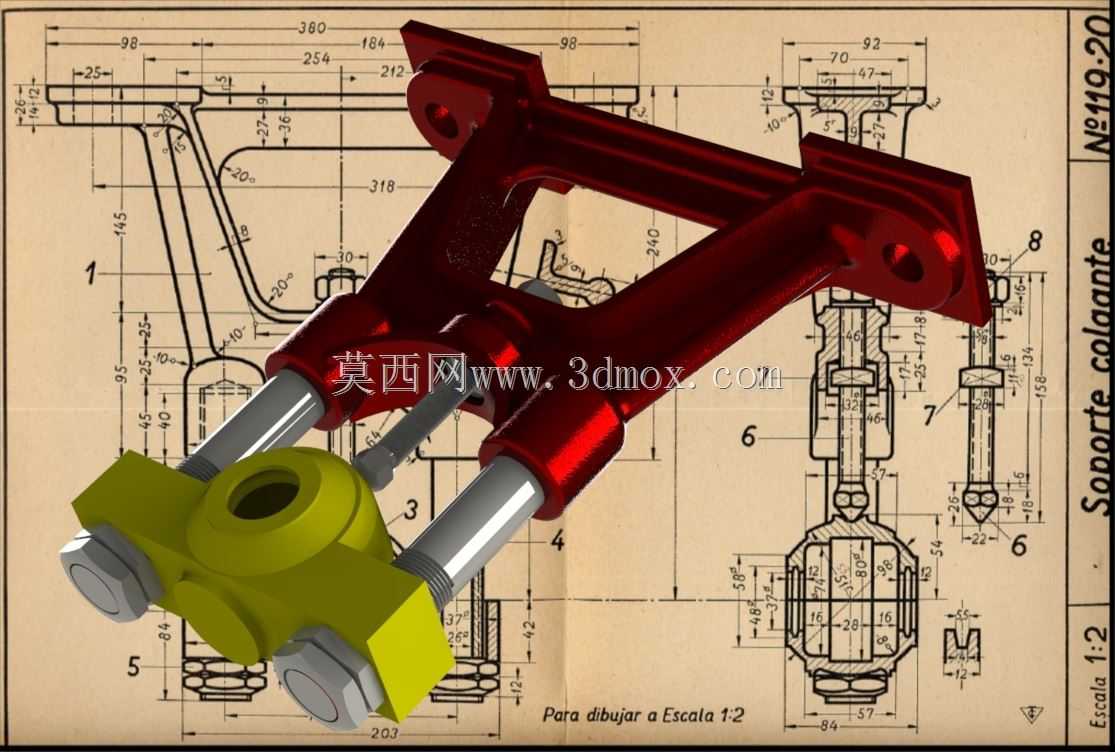

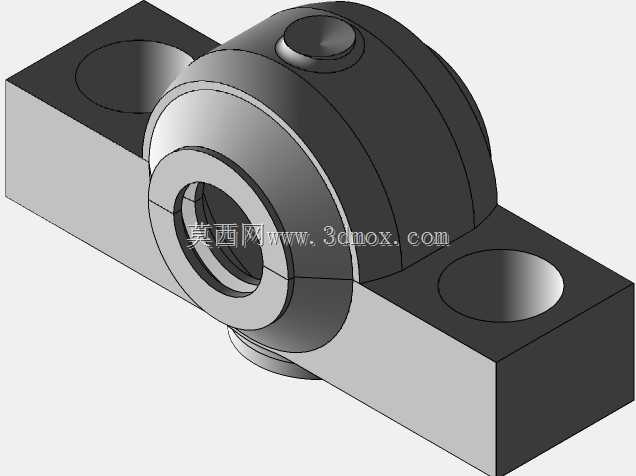

该构件属于轨道走行系统的核心传力部件,主要应用于窄轨工矿运输车辆、小型轨道作业装备的走行部连接环节,承担轮对与上部车架之间的载荷传递、振动缓冲以及走行姿态约束功能,在厂区短途轨道运输、矿山井下辅助运输、景区小型轨道观光车等场景中适配性较强。从结构功能来看,上部红色框型架为主要承力基体,采用对称式箱型截面设计,两侧向下延伸的支腿预留了同轴安装孔位,可与下部的轴装组件形成稳定的铰接配合,中间的镂空区域既为缓冲元件预留了安装空间,也有效降低了构件整体自重,避免不必要的材料冗余。下部黄色轴座为轮对安装载体,中心通孔与走行轮轴采用过渡配合,两侧的平面定位台可与轴端挡圈配合实现轴向限位,防止轮轴在运行过程中出现窜动。设计过程中优先考虑了载荷传递路径的合理性,上部架体的受力点直接对应下部支腿的传力筋位,避免出现应力集中的悬臂结构,架体顶部的安装平面加工有均匀分布的连接孔,可通过螺栓与上部车架的底架横梁刚性连接,安装时需保证架体纵向中心线与轨道中心线重合度偏差不超过1.5mm,两侧支腿的同轴度公差控制在0.2mm以内,避免运行过程中出现卡轨、偏磨问题。外形尺寸方面,构件整体横向跨距适配600mm轨距的走行系统,上部架体顶部安装面距下部轴座中心的高度为240mm,两侧支腿的中心距为180mm,安装时需预留上部架体与轴座之间30mm的缓冲行程空间,避免在过轨道接头、道岔时刚性部件发生碰撞。构件的连接部位均采用了等强度设计,支腿与轴座配合的轴颈处做了圆角过渡处理,减少交变载荷下的疲劳断裂风险,架体表面的加强筋沿载荷传递方向布置,在不增加过多壁厚的前提下提升了架体的抗扭、抗弯性能,可满足额定载荷下10万次循环加载的使用要求。实际装配时,支腿与轴座之间需加装耐磨衬套,降低铰接部位的磨损速率,日常维护中可通过中间预留的注油孔加注润滑脂,延长部件的整体使用寿命。
