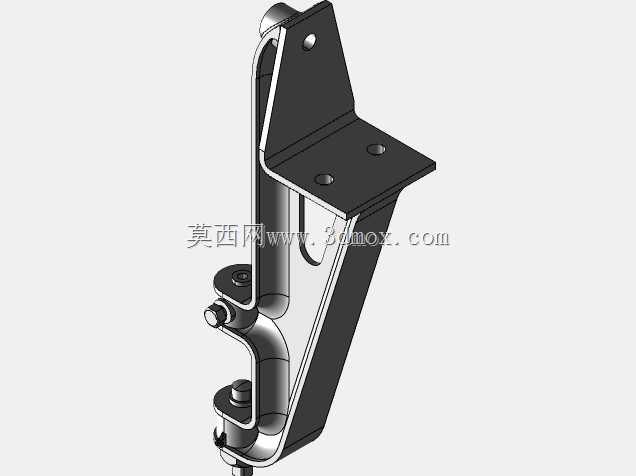

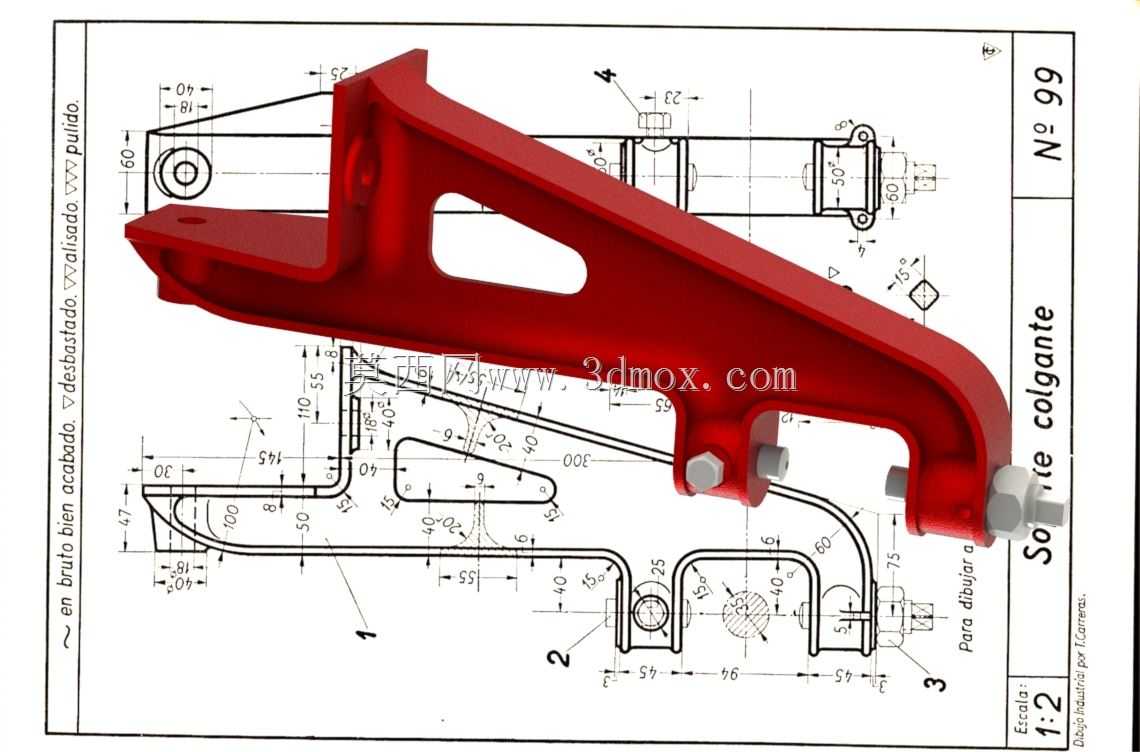

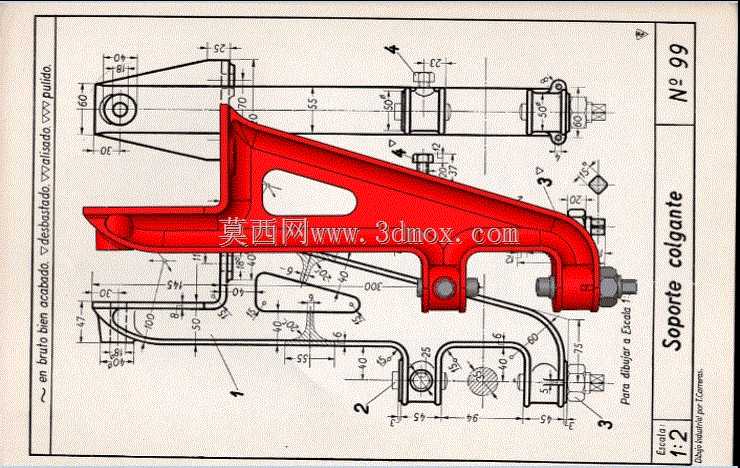

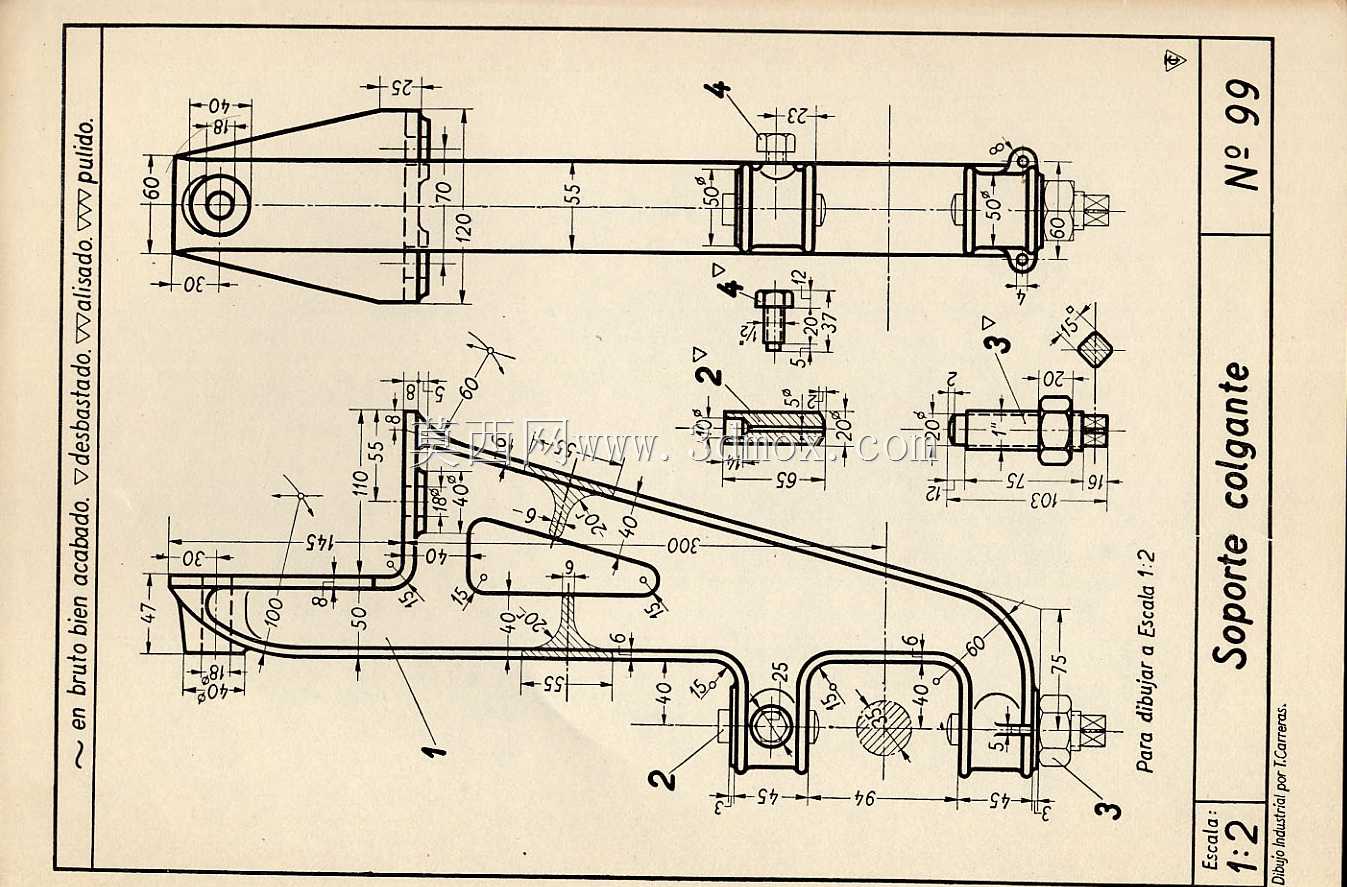

悬臂式重载悬挂支撑构件结构设计

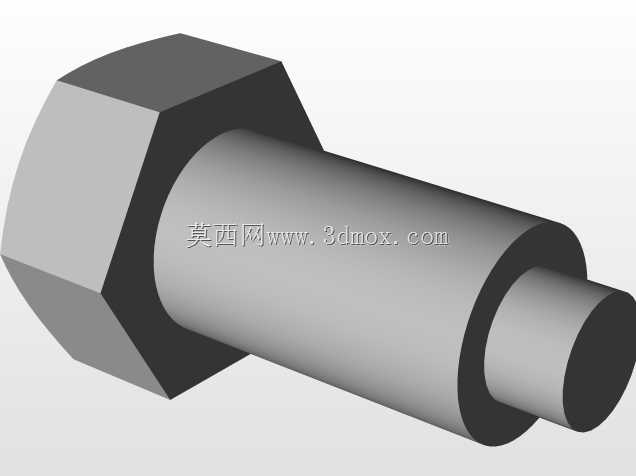

这类悬臂式悬挂支撑构件多应用于需要单侧挂载、同时预留摆动余量的设备配套场景，常见于工程车辆外挂附件挂载、生产线工位承重吊具、小型起重设备的末端挂接结构中，核心作用是在固定端与挂载端之间形成稳定的力传递路径，同时通过铰接结构释放不必要的约束应力，避免挂载过程中因对位偏差产生的额外弯矩损伤主体结构。从结构设计逻辑来看，构件主体采用变截面悬臂梁构型，靠近固定铰接端的位置做了加厚加强处理，截面高度随力臂延伸逐步收窄，在保证整体抗弯强度的前提下尽可能削减非受力区域的材料冗余，中部开设的工艺减重孔并非随意设置，孔位边缘均做了圆弧过渡处理，避开了主应力传递路径，不会对结构刚性造成明显影响。固定端采用同轴双铰接孔设计，安装时通过销轴与基座连接，可实现单平面内的小角度摆动，适配挂载过程中的对位偏差，也能缓冲挂载瞬间的冲击载荷；挂载端设置了多组连接位，可适配不同规格的挂接附件，端部的锁紧结构采用螺栓加防松垫片的组合形式，避免作业过程中因振动导致连接件松脱。从安装边界来看，构件固定端的铰接孔中心距、安装面的平面度公差都有明确的设计要求，安装时需要保证铰接销轴的同轴度误差在允许范围内，避免转动卡滞；整体安装后悬臂的外伸长度需要匹配挂载作业的活动半径，避免与周边设备构件产生运动干涉。构件的外形尺寸经过受力核算，在额定挂载载荷下，悬臂最大挠度控制在允许范围内，不会出现永久塑性变形，所有棱边均做了倒钝处理，避免安装维护过程中划伤操作人员，表面的涂装层既可以起到防锈蚀作用，也能直观识别构件表面是否出现应力裂纹，方便日常巡检维护。这类支撑构件在设计时需要重点校核固定端的焊缝强度、铰接孔的挤压应力，以及悬臂中段的弯曲正应力，确保在交变载荷下的疲劳寿命满足使用要求，铰接位置预留的润滑注油通道，可定期加注润滑脂降低销轴磨损，延长构件整体使用寿命。
