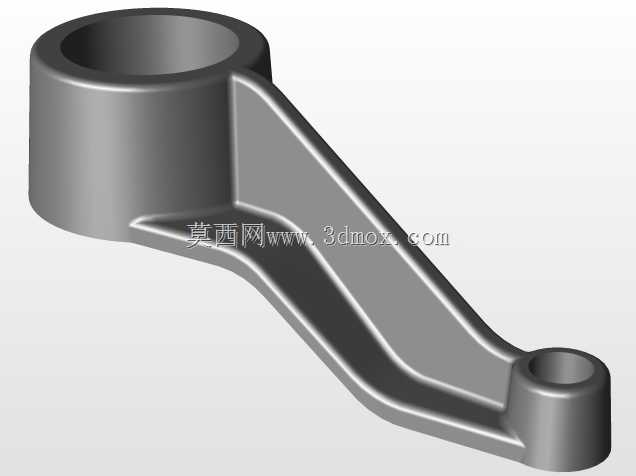

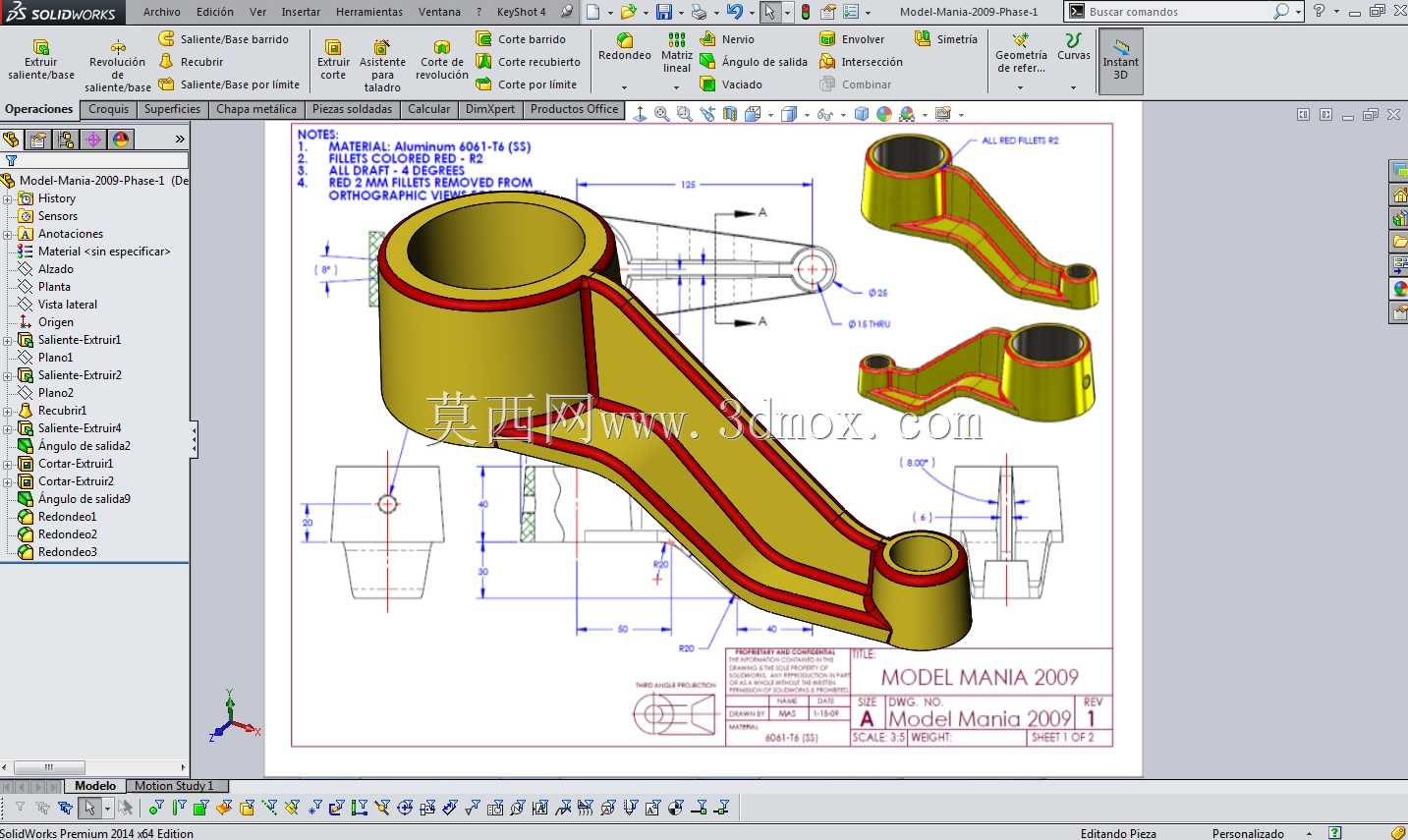

双孔连接摇臂类机械构件三维建模

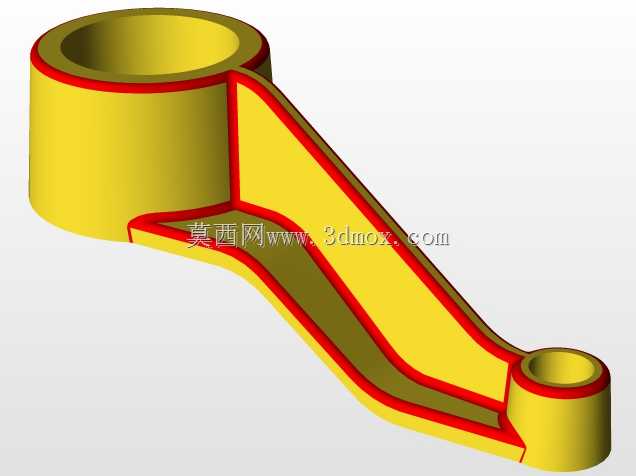

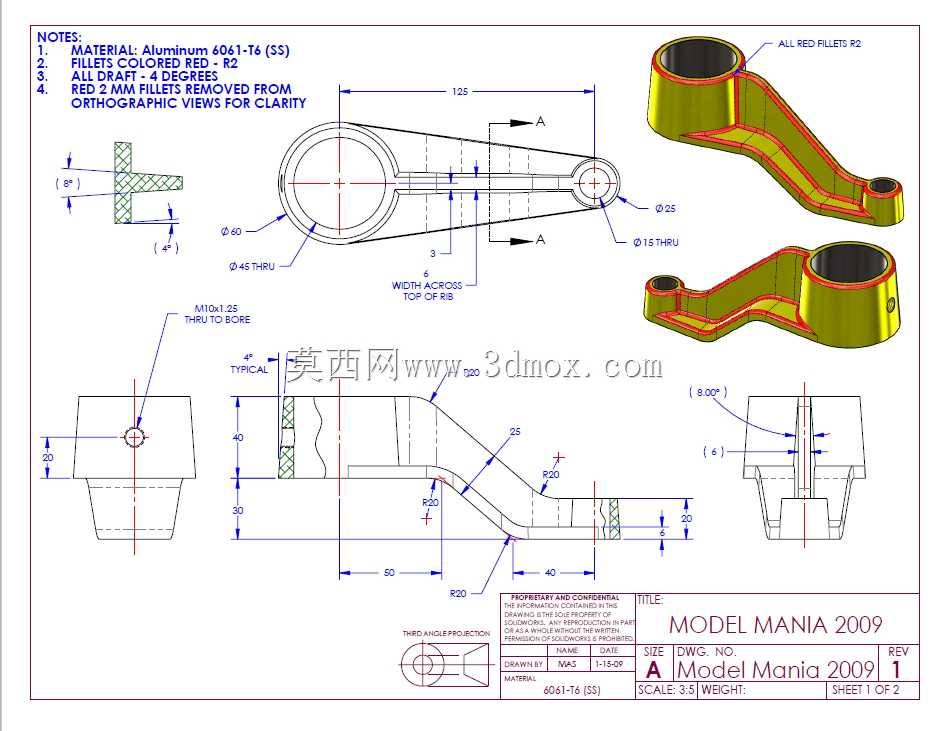

这类双孔摇臂构件是机械传动系统中十分常见的传力部件，多应用在需要实现往复摆动、力矩传递的铰接机构中，常见于轻工设备的连杆传动组、小型动力机械的操纵机构、输送线的拨料摆臂单元等场景，核心作用是将主动端的旋转或直线动作，通过两端铰接点转化为从动端的设定轨迹摆动，同时承担传动过程中的拉压、弯曲复合载荷。从结构设计逻辑来看，构件两端设置同轴度要求较高的铰接孔，孔位边缘做加厚凸台处理，用来提升铰接位置的接触强度，避免长期交变载荷下出现孔口变形、磨损超差的问题；臂身采用变截面流线型过渡设计，并非等截面直杆结构，这种设计一方面是根据载荷分布优化材料分布，在弯矩较大的臂身中部保留足够的截面厚度，靠近两端铰接位置逐步收窄截面，在满足结构强度、刚度要求的前提下尽可能降低构件自身重量，减少传动过程中的惯性冲击，另一方面流线型的过渡也能规避直角应力集中问题，提升构件的疲劳寿命。建模过程中需要严格控制两铰接孔的中心距尺寸，这是直接影响传动轨迹精度的核心安装边界参数，孔的内径公差需要匹配对应铰接销轴的配合要求，通常采用间隙配合保证铰接转动的灵活性，同时孔端面需要保证与孔轴线的垂直度，避免安装后出现铰接卡滞、偏磨的问题。臂身的加强筋沿传力路径布置，从大端凸台沿臂身轮廓延伸至小端凸台，筋条高度随截面弯矩变化调整，既保证臂身的抗扭、抗弯性能，也避免多余材料造成的成本浪费。构件的安装边界需要重点关注两端孔位的周边空间，大端通常与固定铰接座或主动摆杆连接，需要预留足够的销轴安装、锁紧空间，小端多与从动连杆或执行件连接，需要校核摆动全行程中臂身与周边构件的干涉情况，臂身的外轮廓圆角处理除了降低应力集中，也能避免装配、维护过程中锐边划伤操作人员。这类构件在实际生产中多采用铸造或模锻成型后再做机加工，建模时预留的加工余量需要匹配对应工艺要求，铰接孔内通常会加装衬套来提升耐磨性能，设计时也需要预留衬套的压装尺寸空间。
