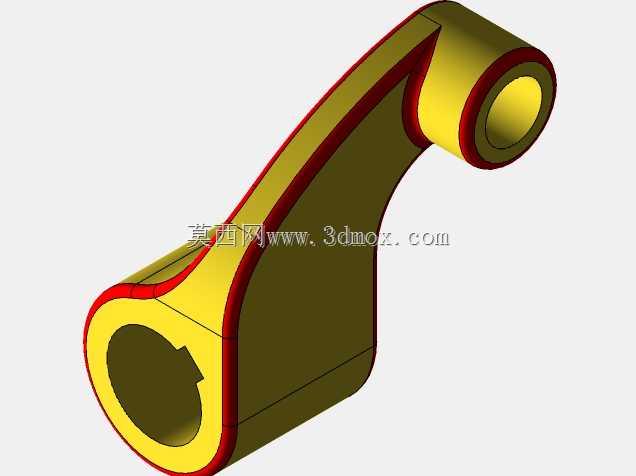

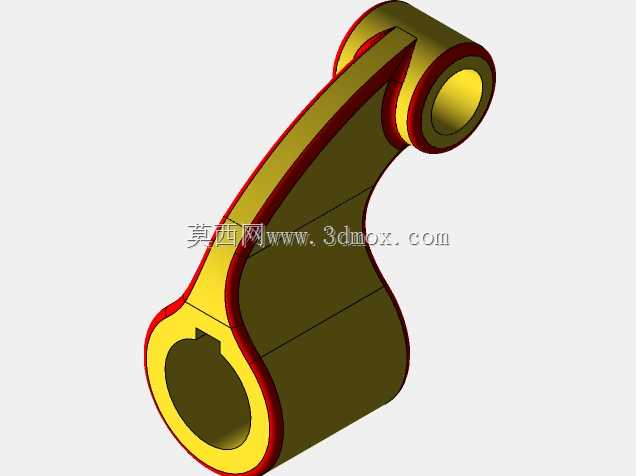

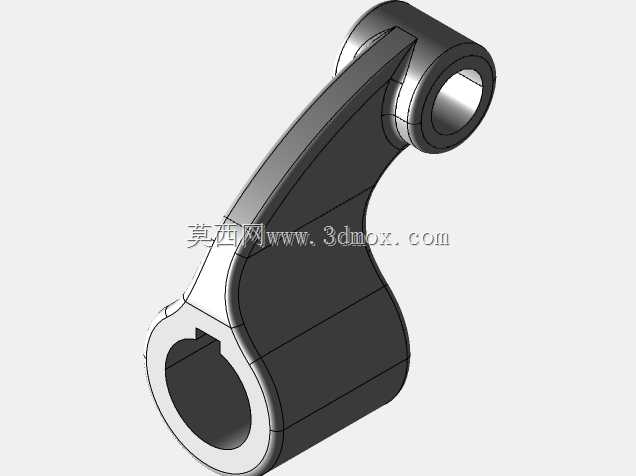

偏置连杆机械结构三维建模作品

该偏置连杆属于平面连杆机构中的典型传动构件，主要应用在需要实现非同轴铰接点动力传递、往复运动轨迹转换的机械场景中，常见于轻工机械的进给机构、小型动力设备的传动端、工装夹具的联动锁紧结构，也可作为机械原理教学中连杆机构设计的实操练习载体，帮助设计人员理解连杆曲线生成、死点规避、传动角优化的实际工程逻辑。从功能特性来看，该构件两端设置同轴度要求较高的铰接孔，孔位之间采用非共线的偏置臂身结构，区别于常规直连杆的直线动力传递路径，能够在两个存在空间错位的铰接轴之间传递扭矩与往复作用力，臂身的曲面过渡设计既可以降低应力集中系数，也能在满足强度要求的前提下削减构件整体重量，适配高速往复运动场景下的轻量化需求。设计过程中首先明确两端铰接孔的中心距作为核心安装边界，结合传动行程要求确定偏置距离，臂身的外轮廓采用多段相切圆弧过渡，避免直角结构带来的应力集中问题，铰接孔端部设置的凸台结构既可以增加孔位的接触长度提升铰接稳定性，也能为衬套安装预留足够的配合空间，所有圆角尺寸均结合机加工工艺性设定，避免出现过小半径导致的加工难度提升、热处理开裂风险。安装层面需要注意两端铰接孔的轴线平行度公差，若平行度超差会导致连杆运动过程中出现卡滞、铰接轴偏磨的问题，臂身与周边运动构件的间隙需要在装配时做动态校验，避免往复摆动过程中出现干涉，构件的壁厚设置结合许用应力计算结果确定，在承受额定交变载荷的前提下避免冗余材料带来的惯量提升，铰接孔内可根据使用场景选配铜衬套或滚针轴承，降低铰接副的磨损速率，延长构件整体使用寿命。从结构细节来看，臂身的截面采用渐变设计，靠近铰接孔的受力集中区域壁厚更大，中间段采用相对均匀的壁厚，在保证整体刚性的同时优化了材料分布，外轮廓的曲面造型也适配模锻或精密铸造的成型工艺，适合小批量生产场景下的快速成型，设计过程中同步完成了构件的质量属性测算，为后续机构的动力学仿真提供准确的参数输入，也为同类型偏置传动连杆的参数化设计提供了可参考的建模逻辑。
