旋钮壳体结构三维建模练习作品

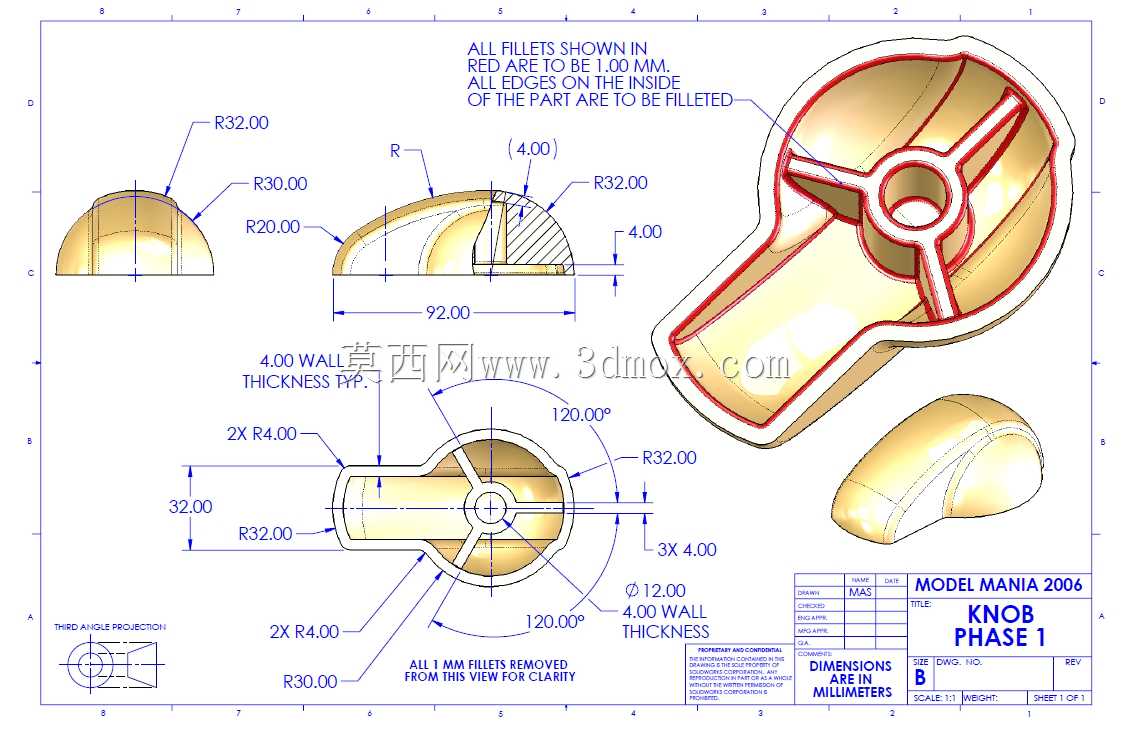

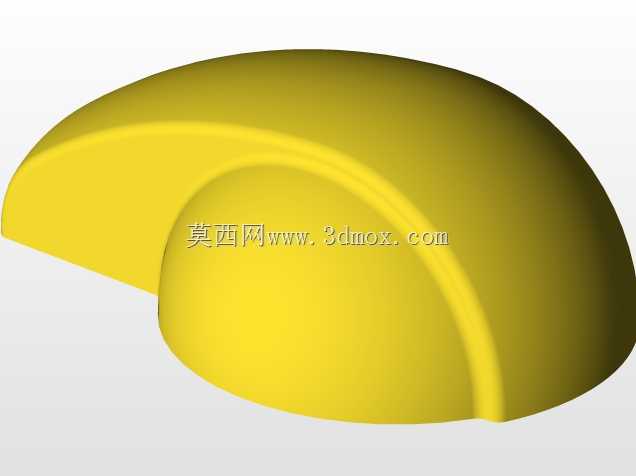

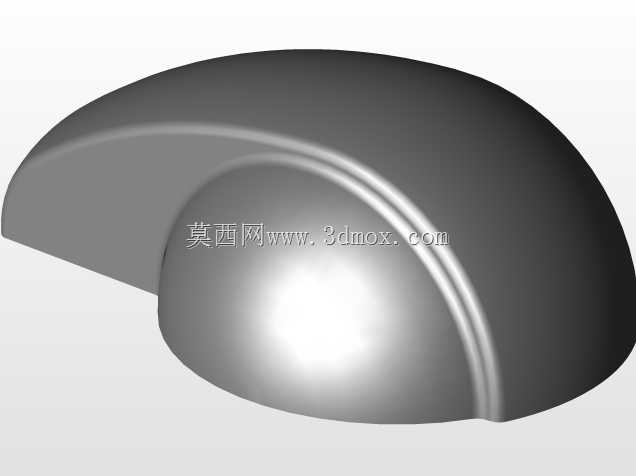

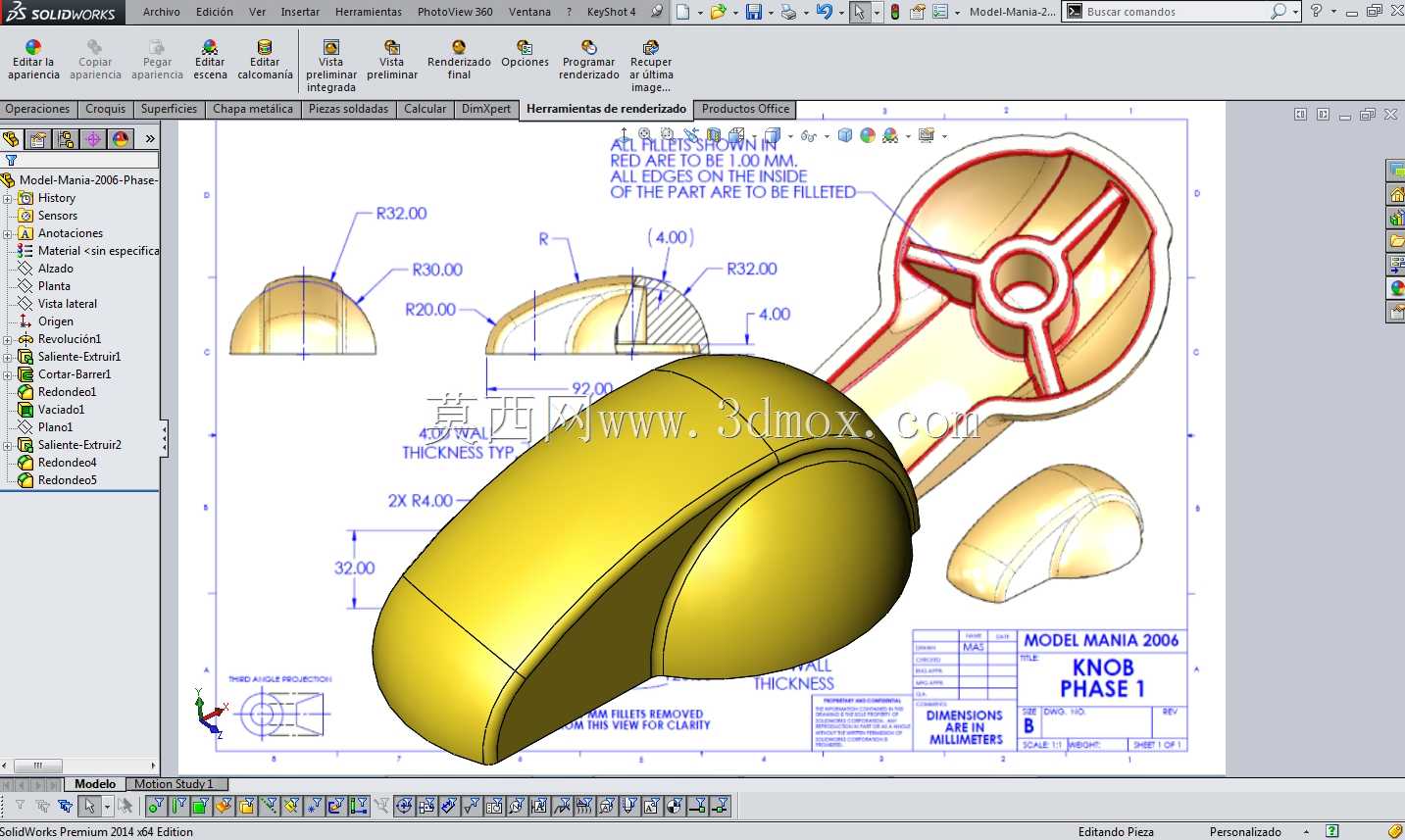

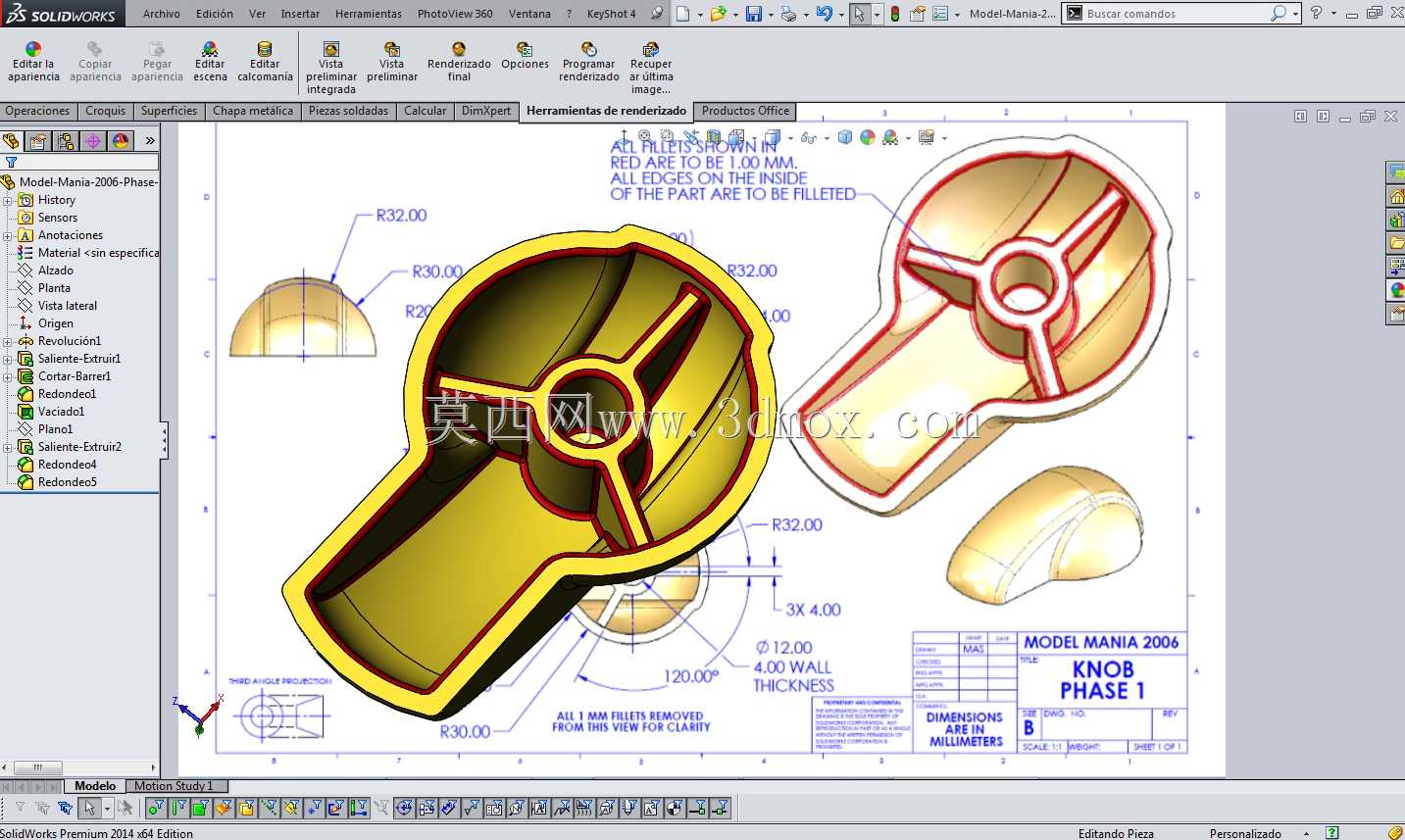

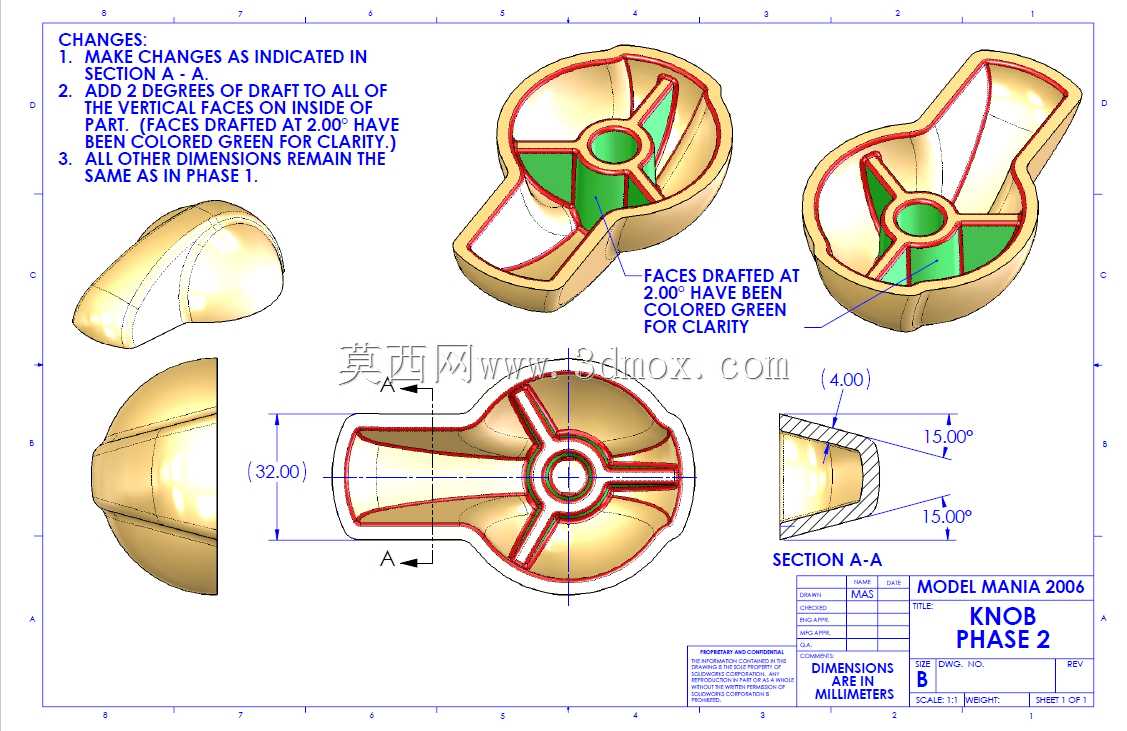

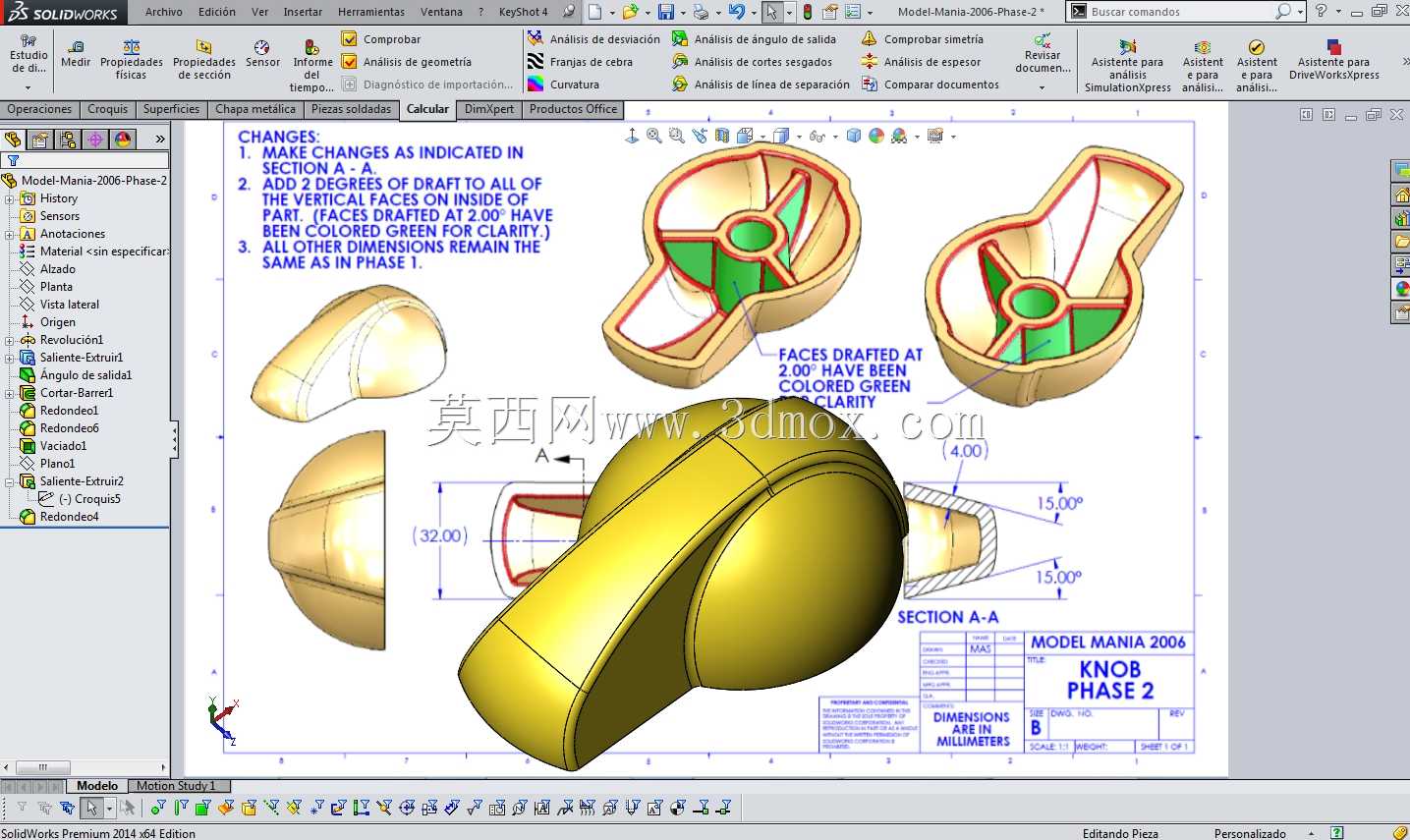

本次建模的旋钮类薄壁壳体零件，常见于手持操作设备、小型机电产品的操控端，作为人机交互的直接接触部件，既要满足握持旋转的操作手感，也要兼顾内部传动结构的包覆防护需求。从结构设计逻辑来看，零件主体采用变曲率曲面过渡，握持区域做了贴合指腹的弧面凹陷处理，旋转施力时不会出现打滑问题，边缘全部做了圆角过渡，避免操作过程中划伤操作人员。内部设置的三条径向加强筋，从中心安装轴套位置延伸至壳体内壁，在不额外增加壁厚的前提下，大幅提升了壳体的抗扭刚度，旋钮频繁承受旋转扭矩时不会出现壳体开裂、筋位断裂的问题。从尺寸边界来看，零件最大外轮廓的圆弧半径控制在32mm，主体壁厚统一为4mm，中心安装孔直径12mm，相邻筋位的夹角为120度，所有非配合面的内凹圆角统一设置为R3，既符合注塑成型的工艺要求，避免壁厚不均导致的缩痕缺陷，也能保证零件在装配时和内部基座的间隙控制在0.2mm以内，不会出现晃动松脱的问题。建模过程中优先采用曲面放样构建主体外轮廓，再通过抽壳命令生成基础薄壁结构，后续添加筋位、安装柱等细节特征，工程图阶段同步标注了所有关键形位尺寸，对需要抛光处理的外表面做了明确的工艺要求标注，内表面预留的0.1mm脱模斜度，也能满足批量注塑生产的脱模需求。这类旋钮零件在实际生产中，通常采用ABS工程塑料注塑成型，表面可做晒纹或电镀处理，适配不同设备的外观设计需求，中心的轴套位置设计了扁位结构，和调节轴装配时可传递扭矩，不会出现相对转动，壳体边缘的止口结构可和下方的基座配合，实现内部结构的完全封闭，避免灰尘、水汽进入设备内部造成电路故障。建模时特意对所有尖锐棱边做了R2以上的圆角处理，除了提升操作安全性，也能避免注塑过程中出现应力集中导致的零件变形，筋位和内壁连接位置做了R0.5的圆角过渡，减少注塑时的熔接痕缺陷，提升零件整体结构强度。
