手柄类注塑成型零件结构建模练习

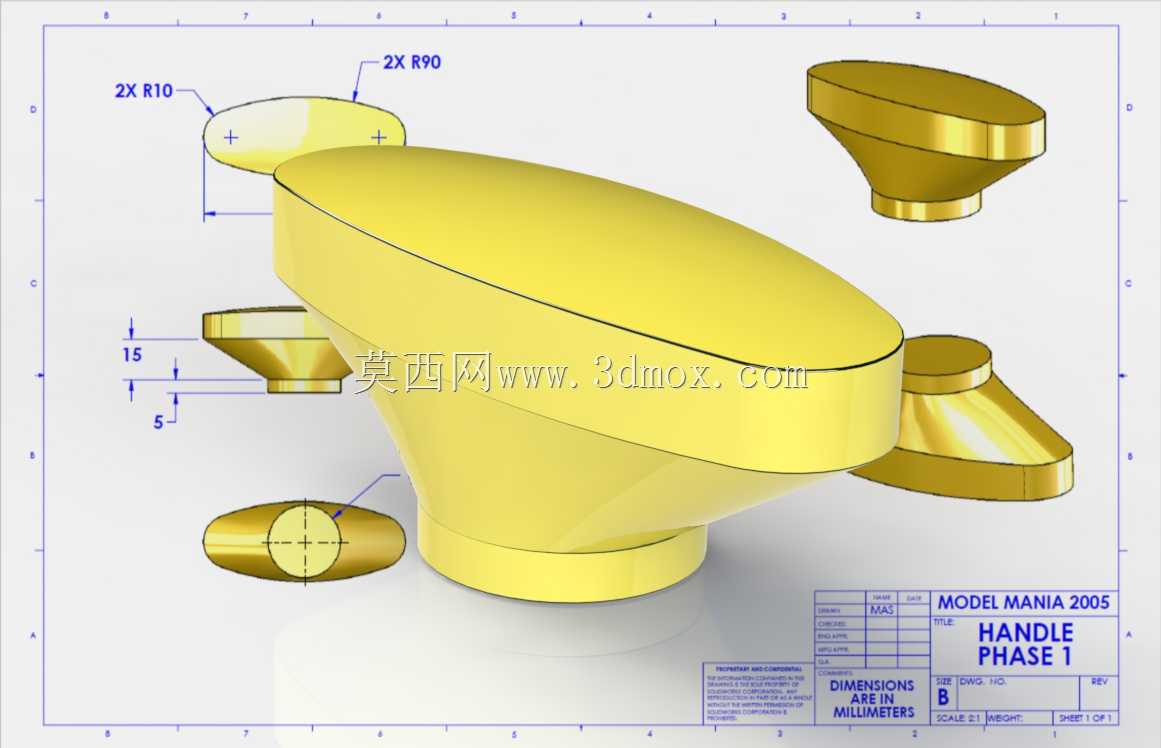

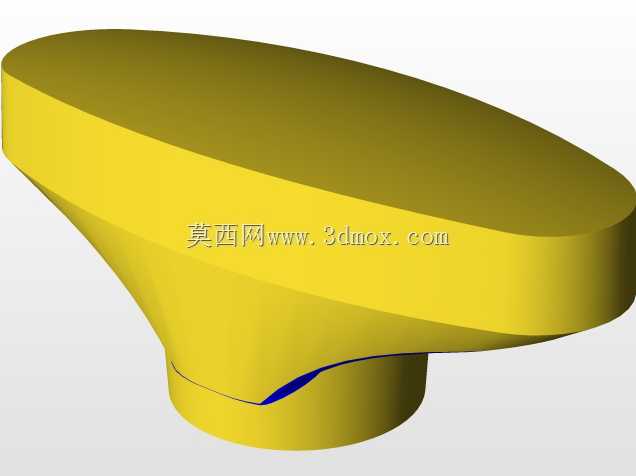

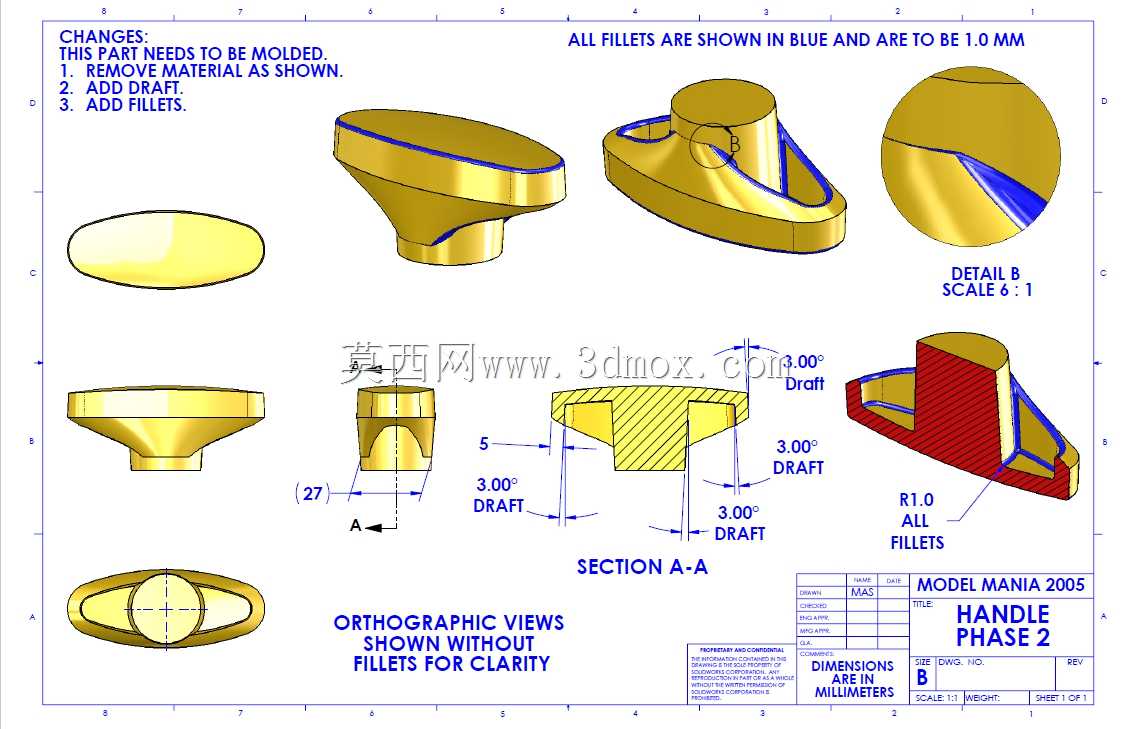

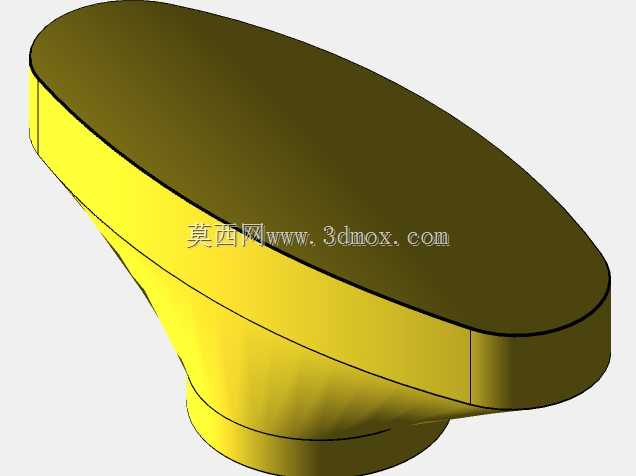

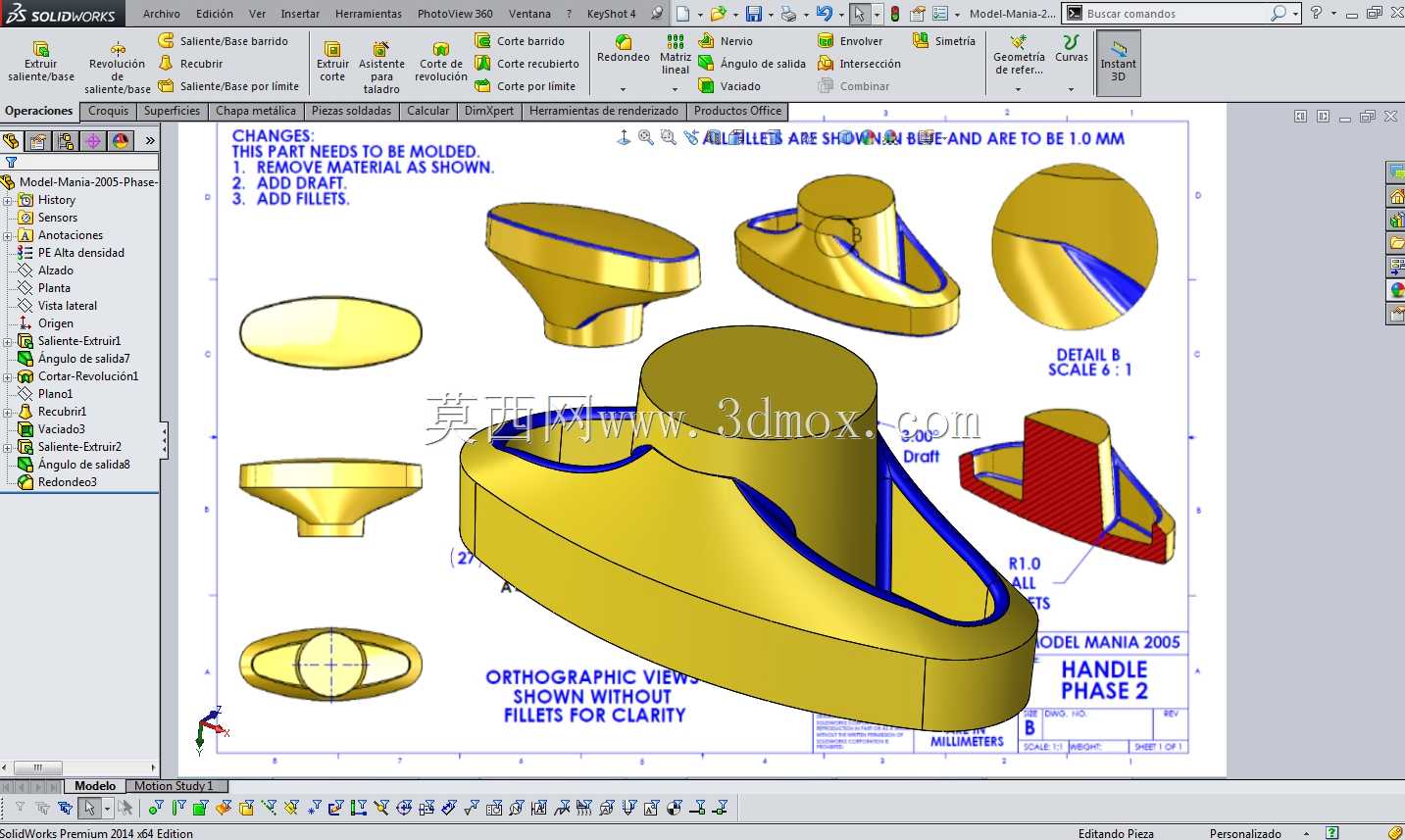

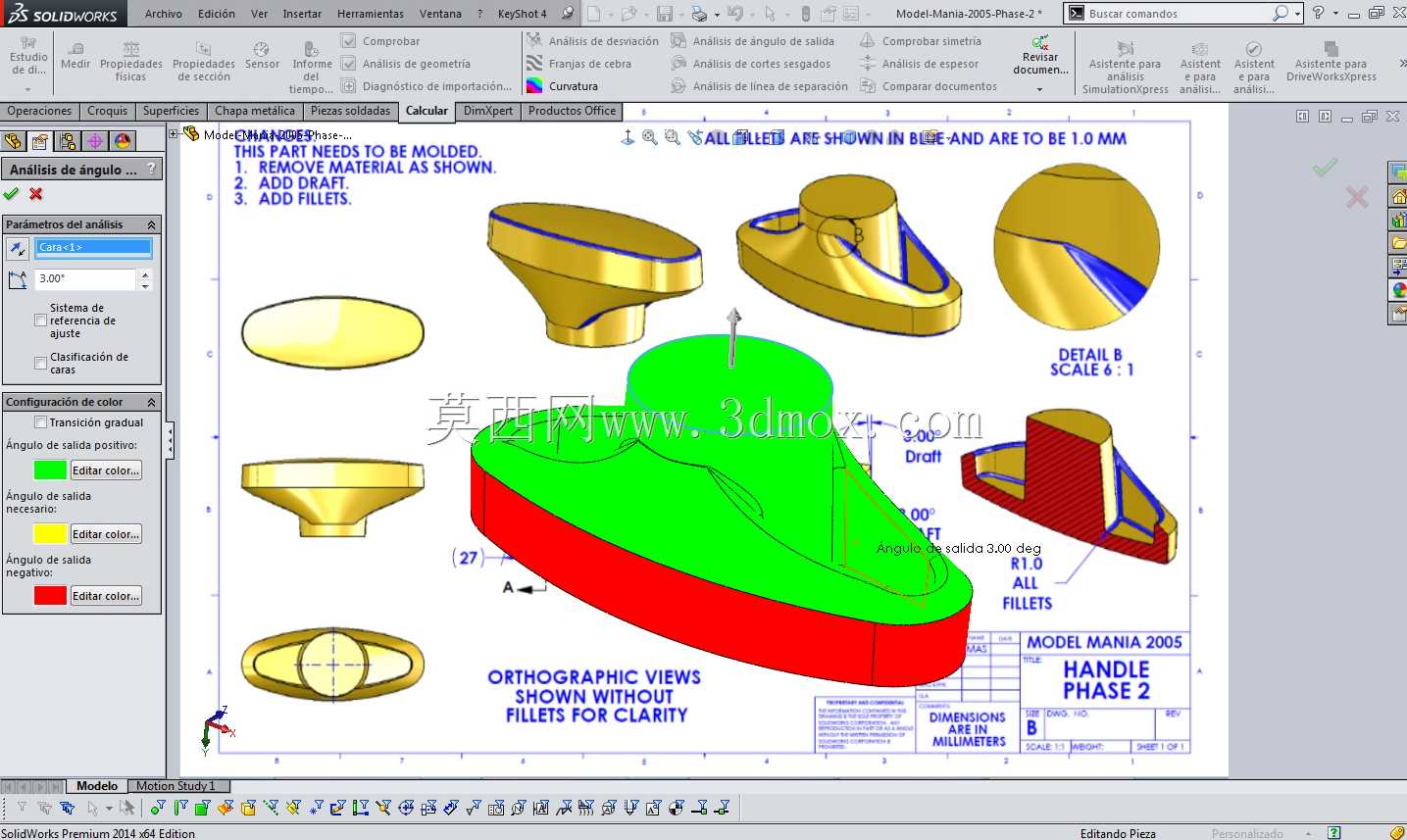

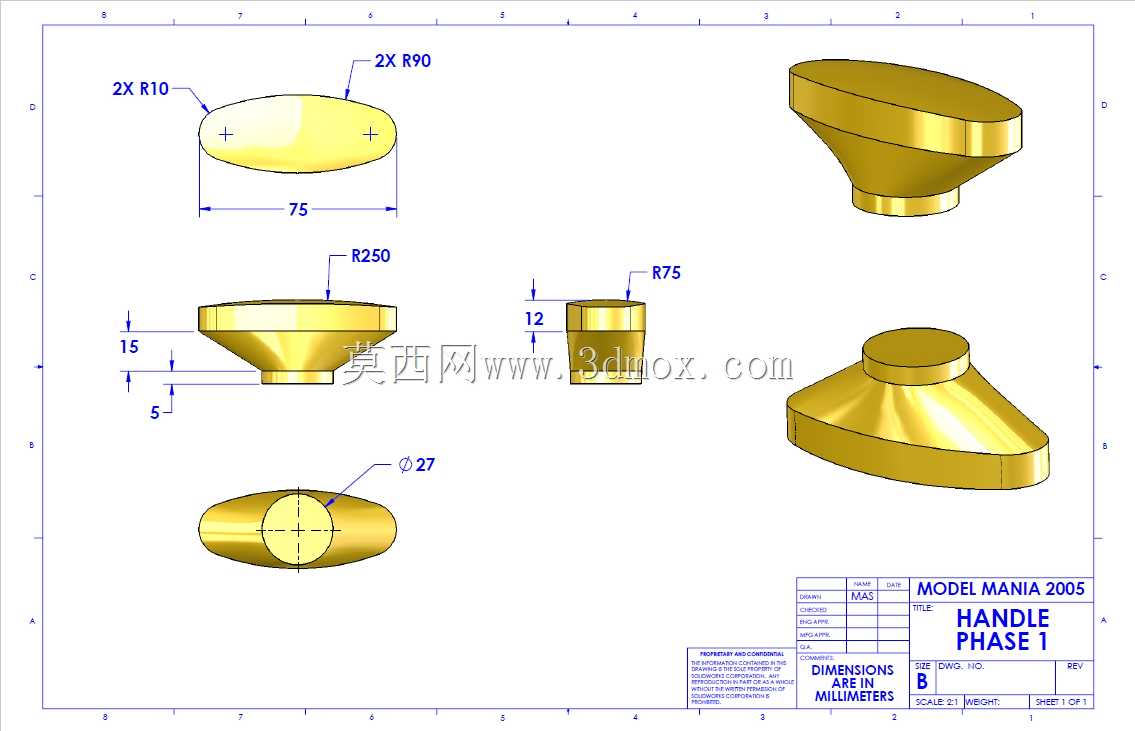

本次建模的手柄类零件，属于手持操作类构件，常见于各类手动工具、小型设备操作端、工装夹具握持部位，核心作用是为操作人员提供符合人体工学的握持受力结构，传递操作扭矩或按压力，同时兼顾外观顺滑度与注塑生产的工艺可行性。从结构设计逻辑来看，该零件整体采用流线型曲面过渡，主体轮廓为非对称椭球渐变形态，握持区域做了贴合手掌弧度的曲面收窄，避免操作时出现硌手、打滑的问题，端部的连接结构采用带定位止口的柱面设计，可与内部的金属嵌件或者操作杆实现过盈配合或者卡扣连接，保证使用过程中不会出现松脱。建模过程中首先需要处理主体曲面的连续性，保证G1连续的过渡面，避免后续圆角处理出现碎面、收敛奇点；其次要严格遵循注塑工艺要求，所有外表面按照脱模方向做1mm的统一拔模斜度，分型面设置在零件最大轮廓线位置，也就是图中红绿区域的分界处，红色区域为动模侧，绿色区域为定模侧，拔模方向垂直于分型面指向动模，保证开模时零件可以顺利留在动模侧，由顶出机构完成脱模。细节处理上，所有棱边位置都需要添加R1.0的过渡圆角，一方面是消除注塑件的锐边，避免操作人员划伤，另一方面可以改善塑料熔体在型腔内的流动状态，减少填充时的应力集中，降低成型后零件出现翘曲、缺胶的概率，同时圆角结构也能提升零件的结构强度，避免受力时在棱边位置出现应力断裂。从安装边界来看，该零件的整体外轮廓最大尺寸控制在常规手持握持的舒适范围内，连接端的接口尺寸可以适配直径8-12mm的操作杆件，安装时不需要额外的紧固件，通过端部的卡扣结构或者粘接即可完成固定，零件整体壁厚控制在2-3mm之间，壁厚均匀无突变，避免注塑成型时出现缩痕、气泡等缺陷。建模练习过程中需要重点关注曲面拆分的逻辑，先搭建主体的控制线架，通过放样、边界凸台完成主体结构的构建，再通过分割线划分拔模区域，逐一添加拔模特征，最后统一处理圆角，要注意圆角添加的顺序，先添加小半径圆角再处理大半径过渡圆角，避免出现特征失败。这类零件的建模练习可以有效提升曲面建模与工艺特征添加的实操能力，掌握注塑件从结构设计到工艺适配的完整建模思路，理解结构设计不能只关注外观形态，必须同时匹配生产工艺的实际要求，才能设计出可以落地量产的合格零件。
