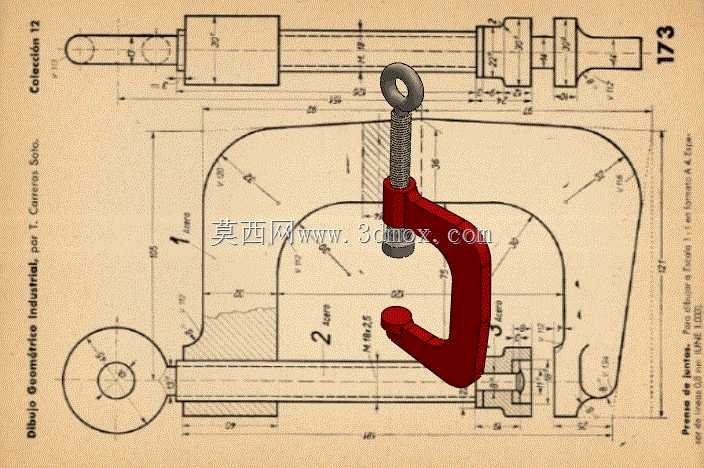

C型螺旋式垫片压紧夹具结构设计

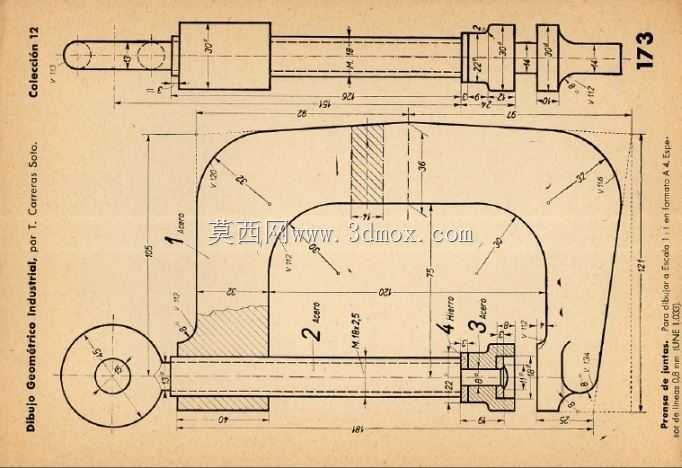

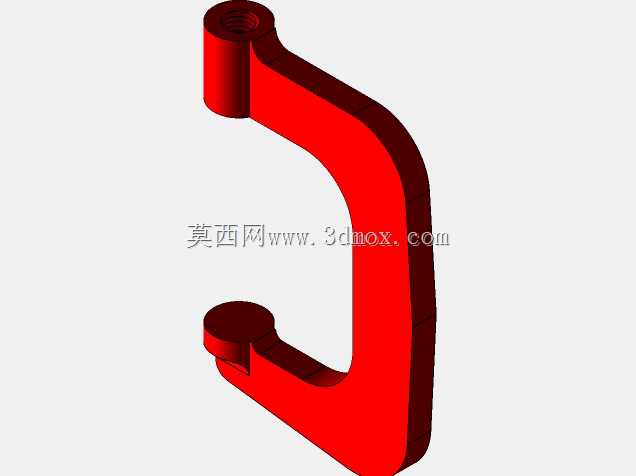

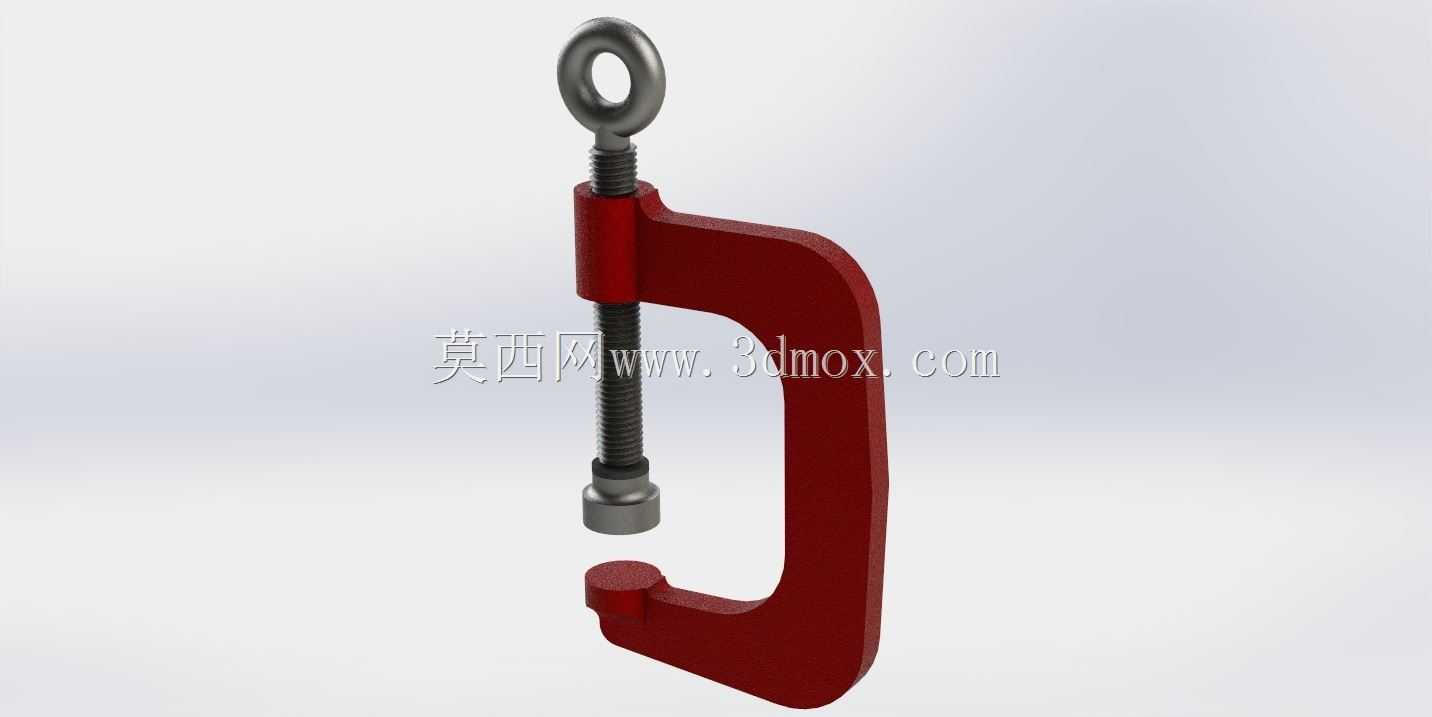

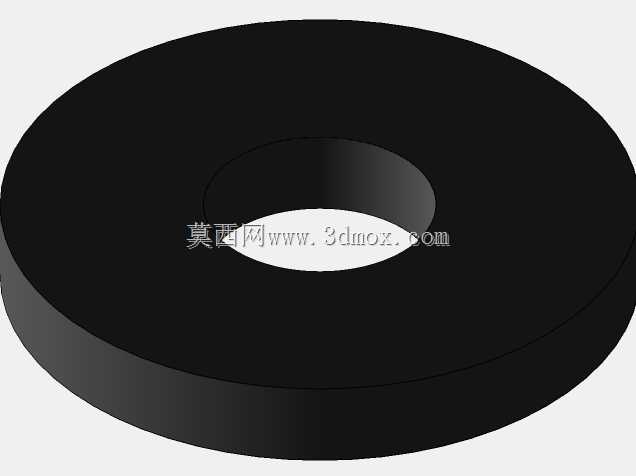

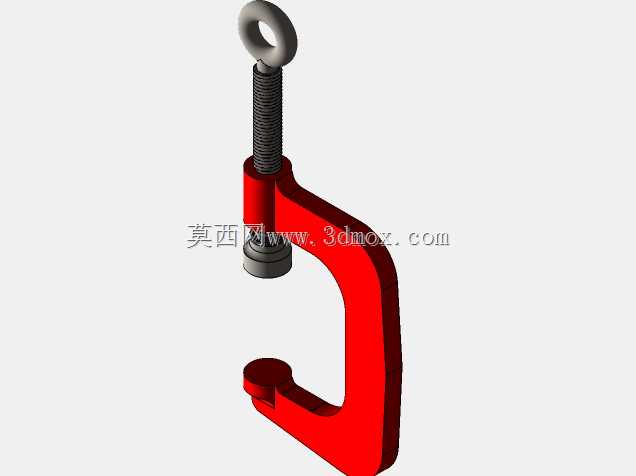

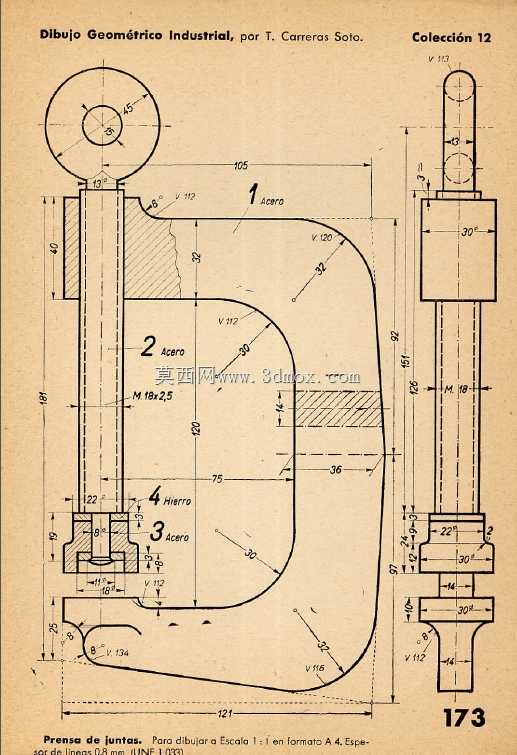

这款C型螺旋压紧夹具，主要面向管路法兰垫片压装、小型工件粘接固定、薄板件铆接定位等场景使用，在设备维修、五金加工、管路装配作业中十分常见，依靠手动旋拧螺杆提供稳定的轴向压紧力，无需外接动力源，适合无气源、无电源的野外抢修、现场装配场景使用。整体采用开式C型架结构，开口跨度可覆盖常规DN50以内法兰对接作业的空间需求，喉深设计兼顾了操作空间与结构刚性，架体采用弧形过渡结构避免应力集中，在螺杆最大顶紧行程下，架体开口端变形量控制在0.1mm以内，保证压紧过程中工件不会出现偏移错位。夹紧螺杆采用梯形螺纹传动，相比普通三角螺纹具备更好的自锁性能，压紧后不会因为作业振动出现松脱，螺杆顶端配置吊环结构，既可以在作业时悬挂配重辅助稳定，也方便整体收纳搬运，螺杆底端配置平压头，压接面做滚花防滑处理，接触工件时不会打滑，也可以根据作业需求更换V型压头适配圆轴类工件的夹紧定位。设计过程中优先考虑了手动操作的人机工程，螺杆旋拧力矩控制在普通人单手施加15N力即可达到额定压紧力，不需要借助加力杆，避免过度施力导致架体变形或者工件压损。架体的安装边界没有额外的固定孔位，属于便携式手动夹具，作业时直接卡在待压紧工件外侧即可，不需要提前在作业面做预埋固定，适配不同工位的快速转场使用。C型架的内侧轮廓做了避空设计，压接法兰类工件时可以避开法兰螺栓凸台，保证压接面完全贴合垫片表面，压合过程中压力均匀分布在垫片整个密封面，不会出现局部压偏导致的密封失效问题。螺杆与架体的配合部位加装了耐磨铜套，长期反复旋拧不会磨损架体本体的螺纹孔，后期维护只需要更换铜套即可，降低了长期使用的成本。压头与螺杆端部采用活动连接，压接倾斜表面时压头可以自适应偏转角度，保证压接面完全贴合工件，不会出现点接触压伤工件表面的问题。整体结构没有复杂的传动零件，拆解维护只需要普通内六角扳手即可完成，日常使用不需要特殊保养，螺杆部位定期涂抹润滑脂即可保证操作顺畅。
