差动螺旋式木工夹钳三维结构设计

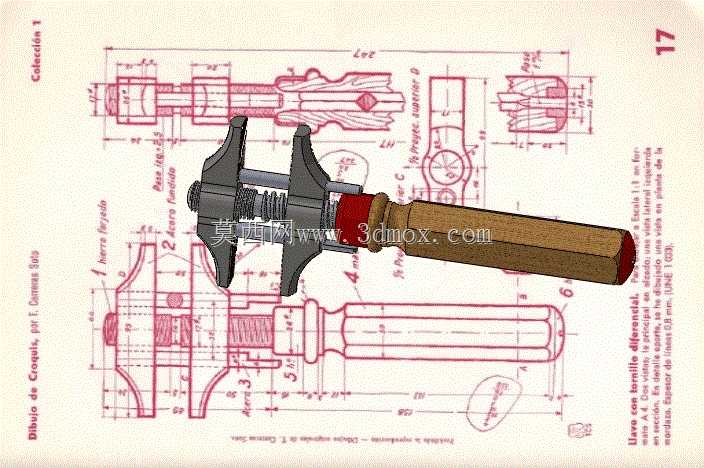

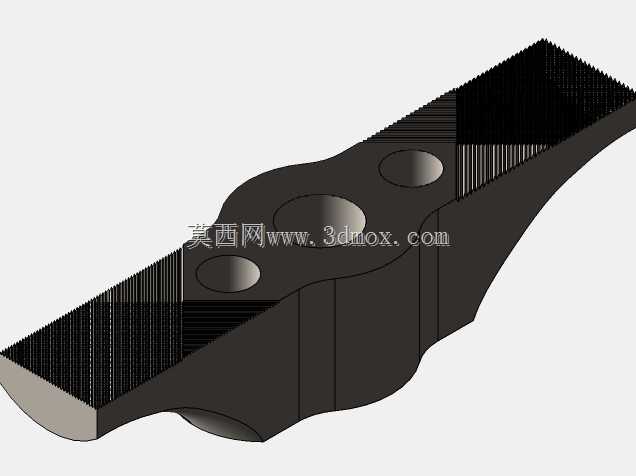

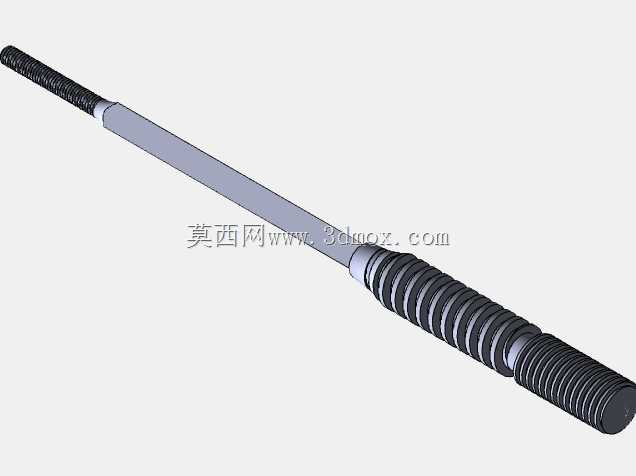

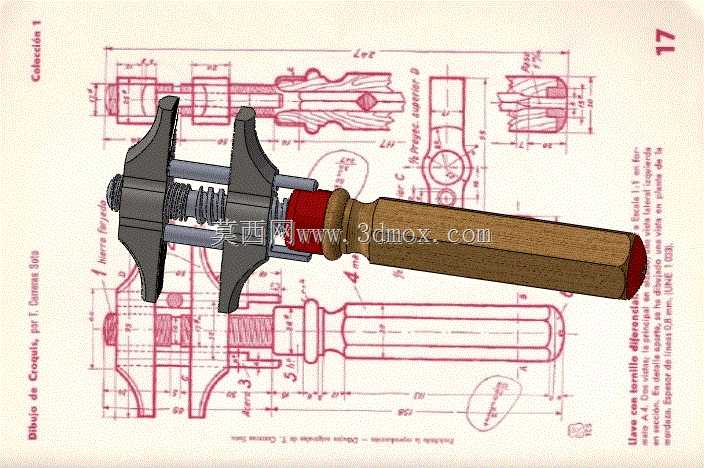

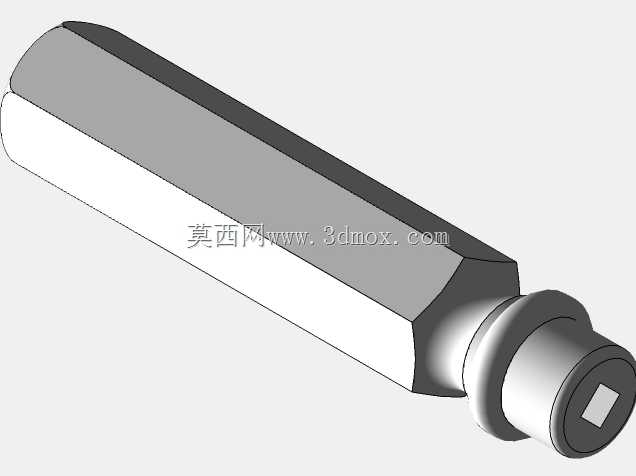

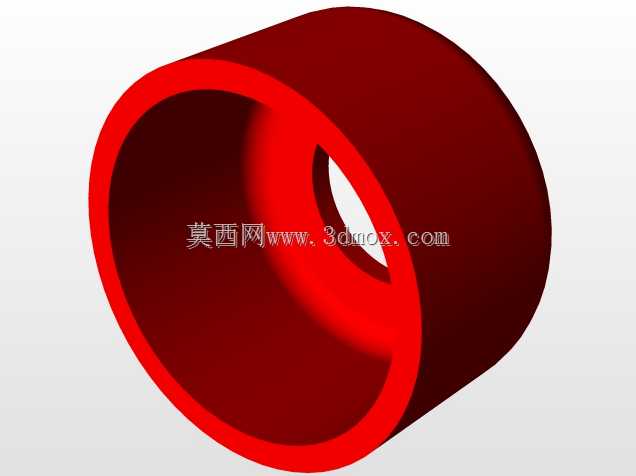

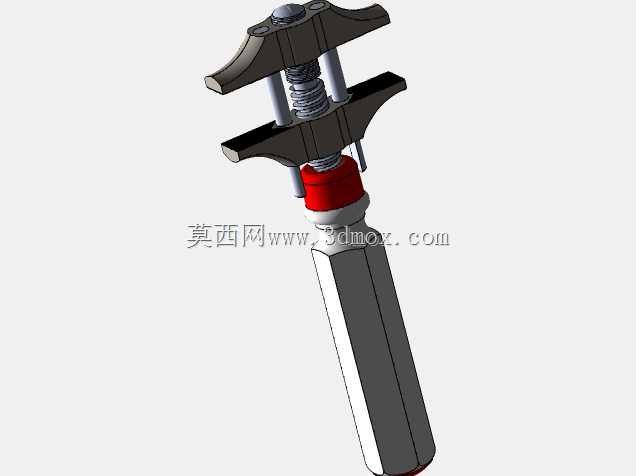

这款差动螺旋夹钳的结构设计，核心围绕小空间内的大夹持力输出需求展开，在木工榫卯加工、小型工件胶合固定、五金件修配夹持场景中应用广泛。从实际使用逻辑出发，设计时优先考虑了单手操作的施力便利性，木质握柄的截面采用八边形铣削成型，避免操作时握柄打滑，握柄与金属螺杆的衔接处设置了铜质衬套，减少反复转动带来的磨损，延长传动部件的使用寿命。夹持端的两个爪脚采用对称式可调结构，爪脚内侧加工有细密的防滑齿纹，夹持木质工件时不会出现压痕过深或滑脱的问题，爪脚与滑动导杆的配合间隙控制在0.02mm以内，保证夹持过程中爪脚不会出现偏摆，夹持面始终保持平行。传动部分采用差动螺旋副设计，两段螺距差控制在0.5mm，转动握柄时，活动爪脚的进给速度比普通单螺旋夹钳慢60%，但输出的夹持力可提升3倍以上，无需施加过大的握力就能获得足够的夹紧力，适合长时间固定工件的作业场景。整体结构的安装边界充分考虑了工作台面的适配性，夹钳完全闭合时总长度控制在220mm，最大张开行程为80mm，可夹持的工件最大厚度为75mm，导杆采用直径12mm的冷拉圆钢加工，表面做发黑防锈处理，中部的复位弹簧采用65Mn材质，线径1.2mm，松开螺旋副时可自动推动活动爪脚复位，无需手动拉开爪脚，提升操作效率。从建模逻辑来看，所有配合面均按照实际加工公差设置，螺旋副的传动路径做了运动仿真验证，转动握柄时爪脚的进给动作无卡滞，各部件之间无运动干涉，木质握柄的端部做了圆弧倒角处理，避免操作时划伤手掌，爪脚的外侧做了斜面收窄设计，可深入狭窄的工件缝隙内完成夹持作业，适配更多异形工件的固定需求。在实际车间使用场景中，这类夹钳常配合台虎钳完成小型零件的二次装夹，也可单独用于木工拼板时的临时固定，相比普通快速夹钳，其夹持力更稳定，长时间夹持不会出现应力松弛导致的工件移位，螺旋副的螺纹采用梯形牙型，耐磨性比普通三角螺纹提升40%，适合频繁装夹的作业环境。
