可调式活动扳手结构设计方案

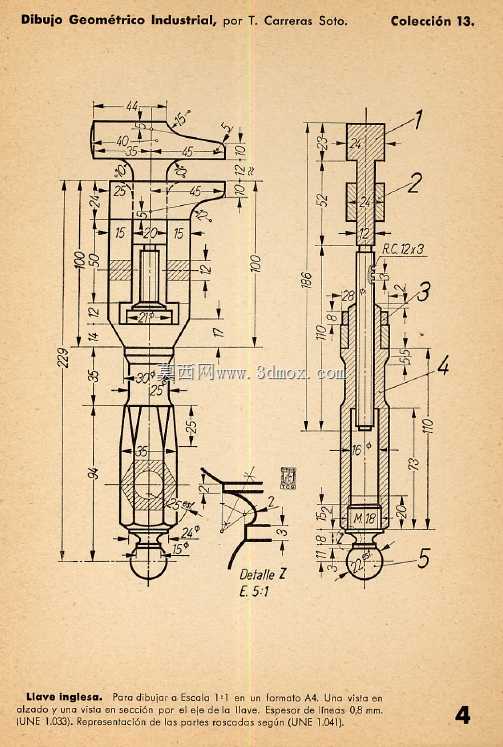

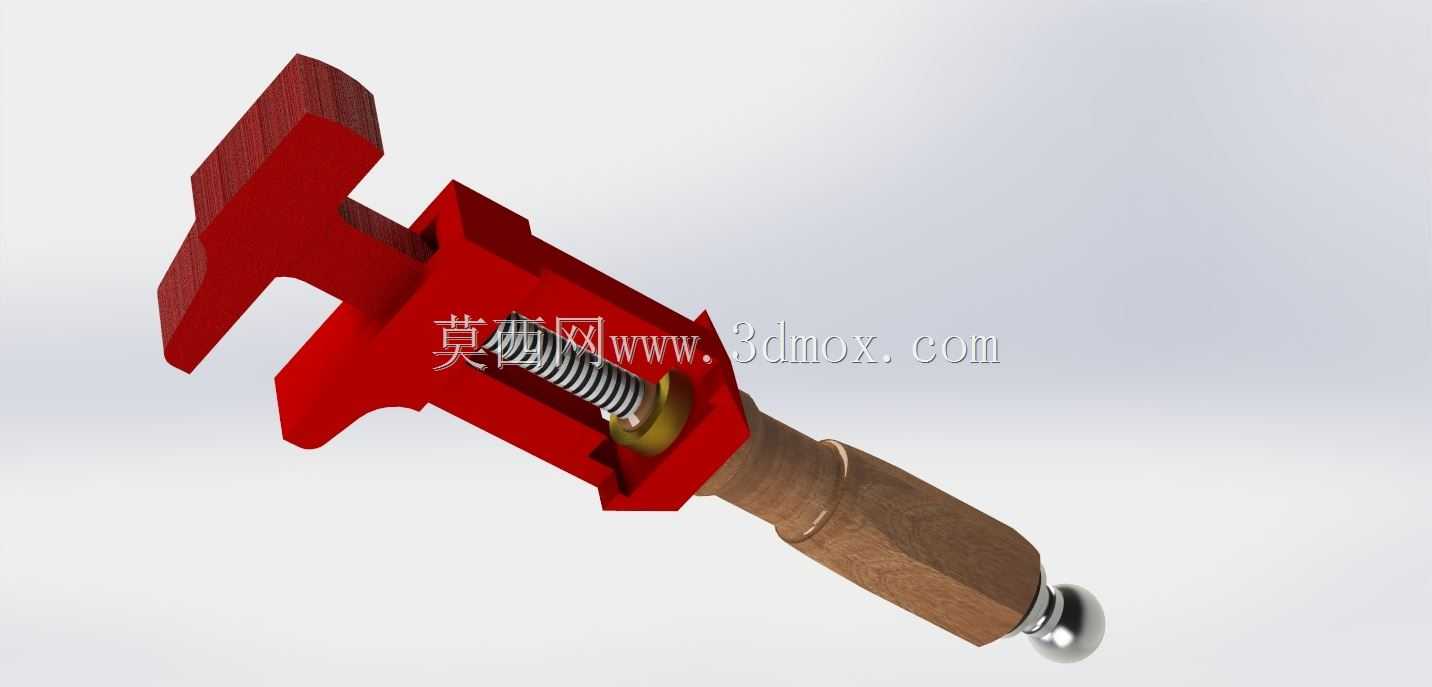

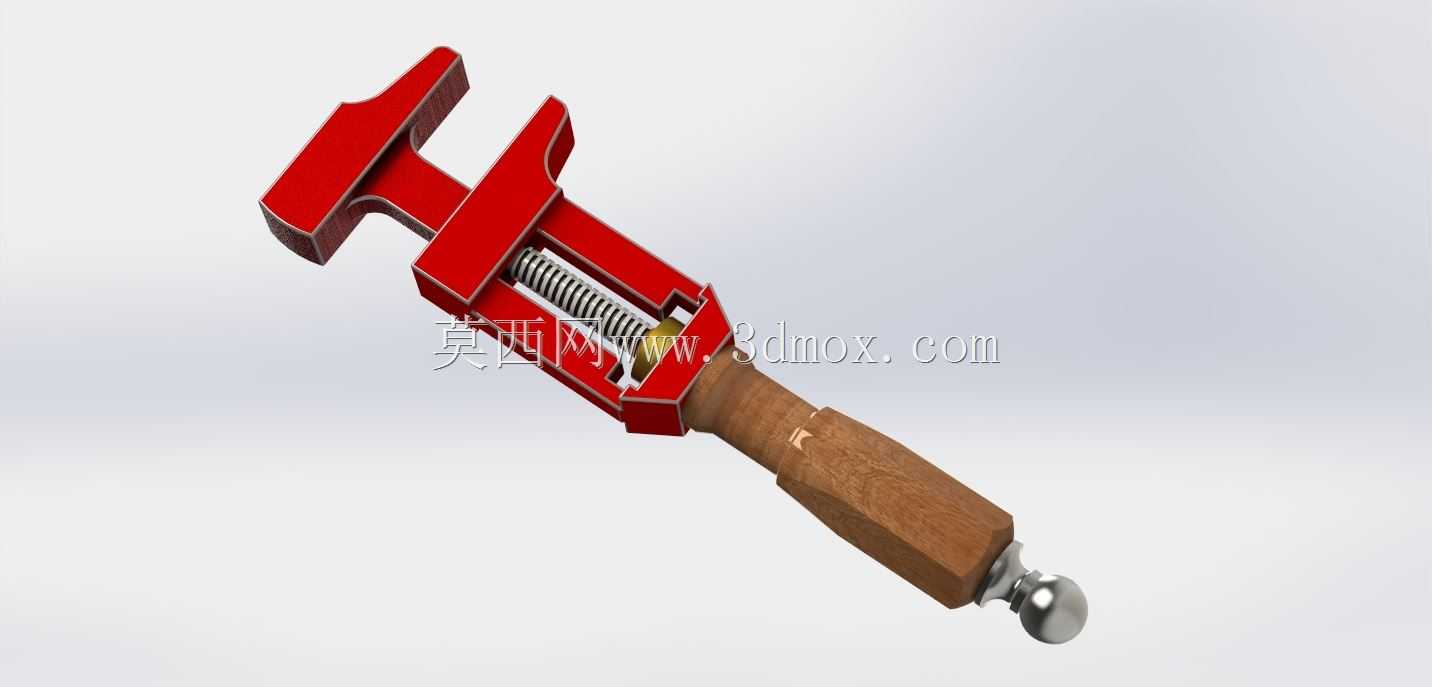

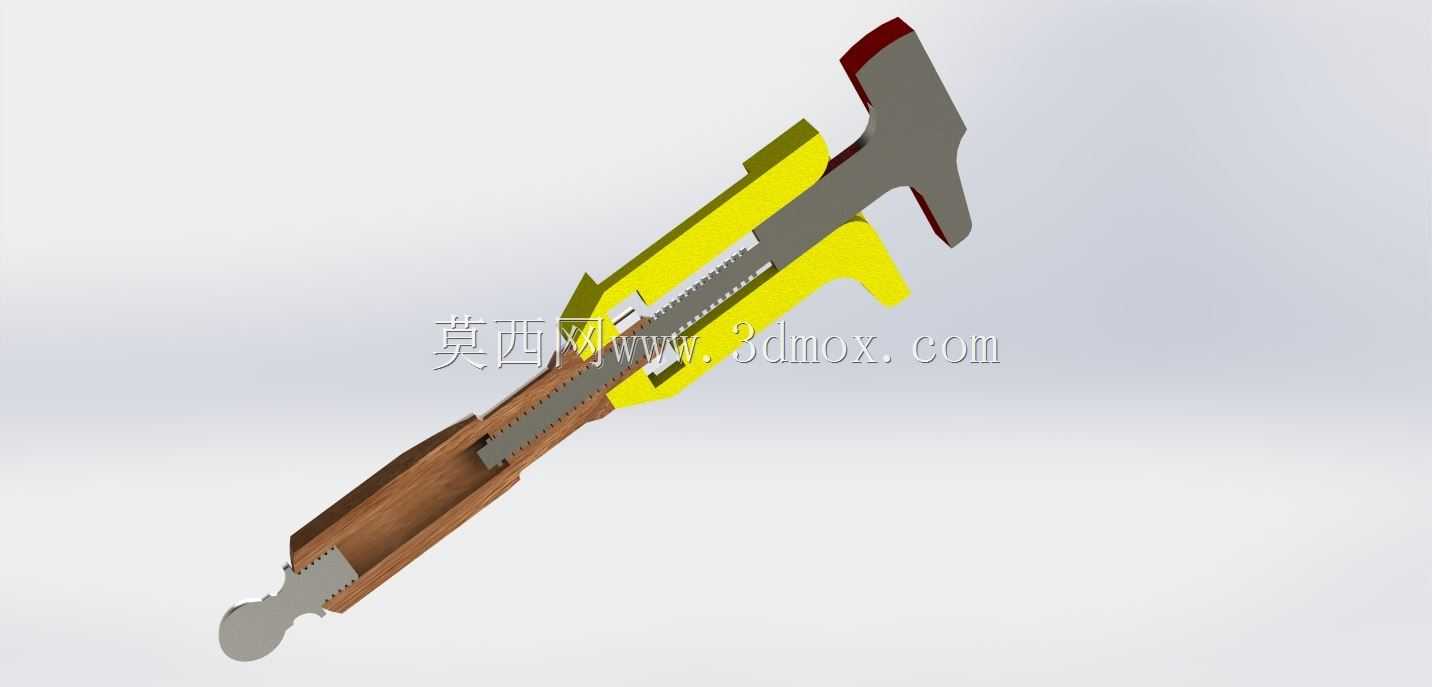

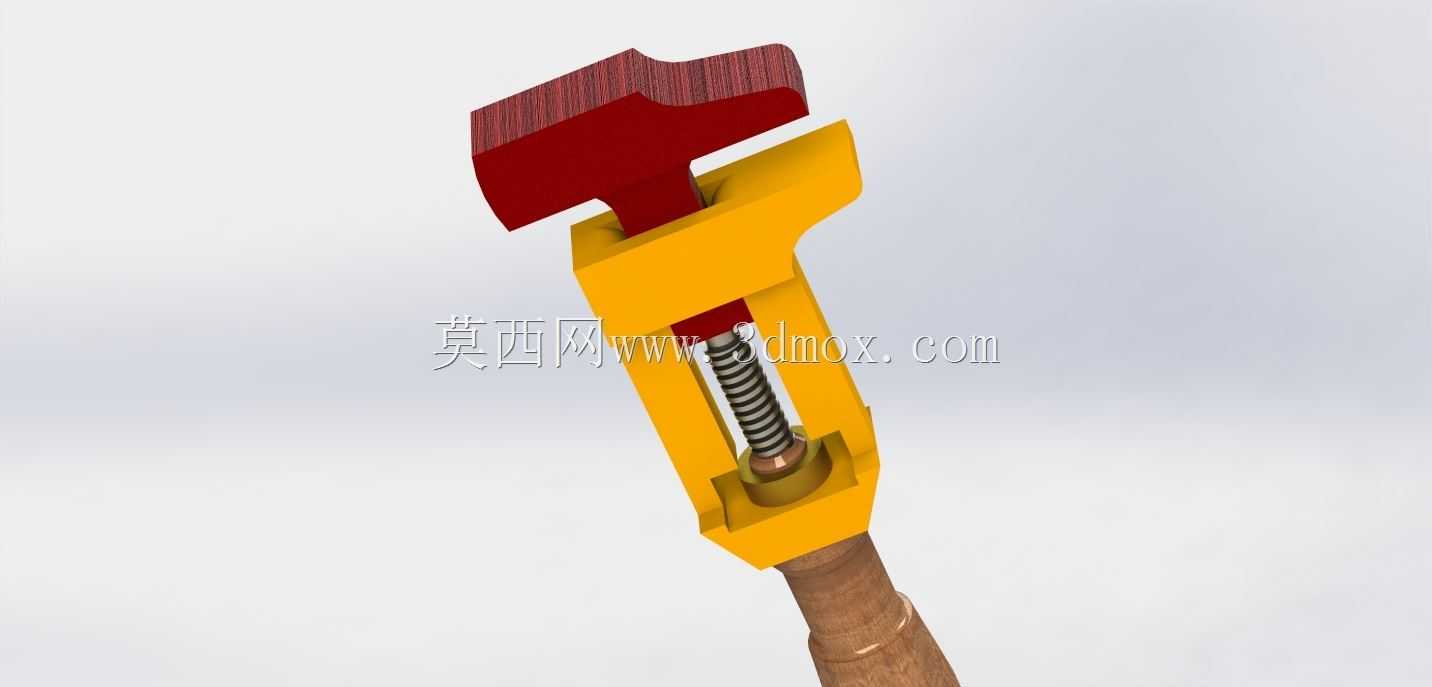

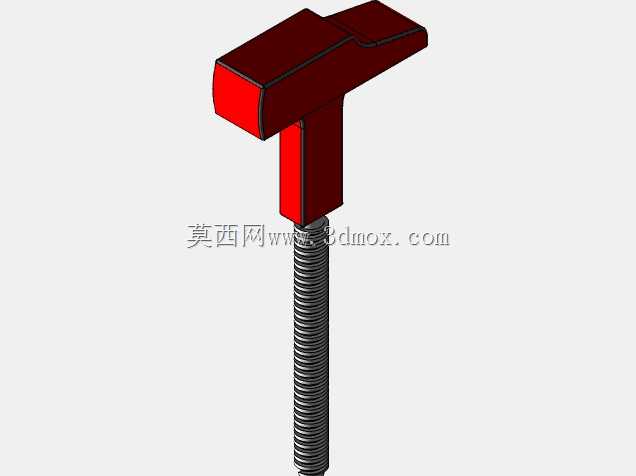

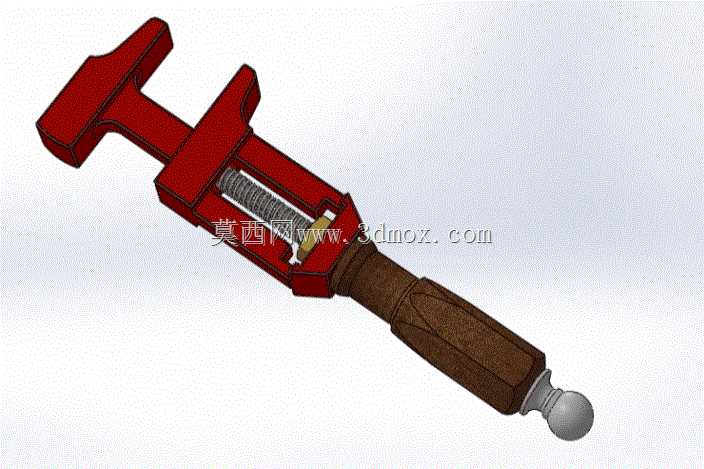

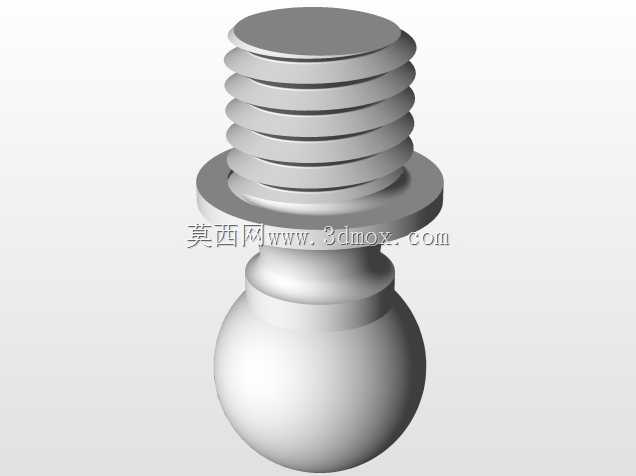

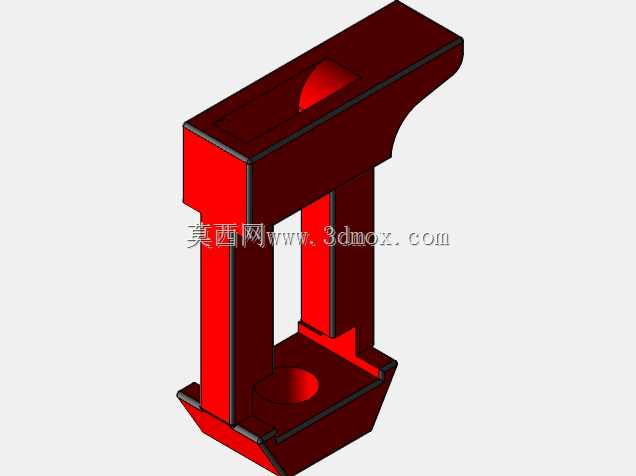

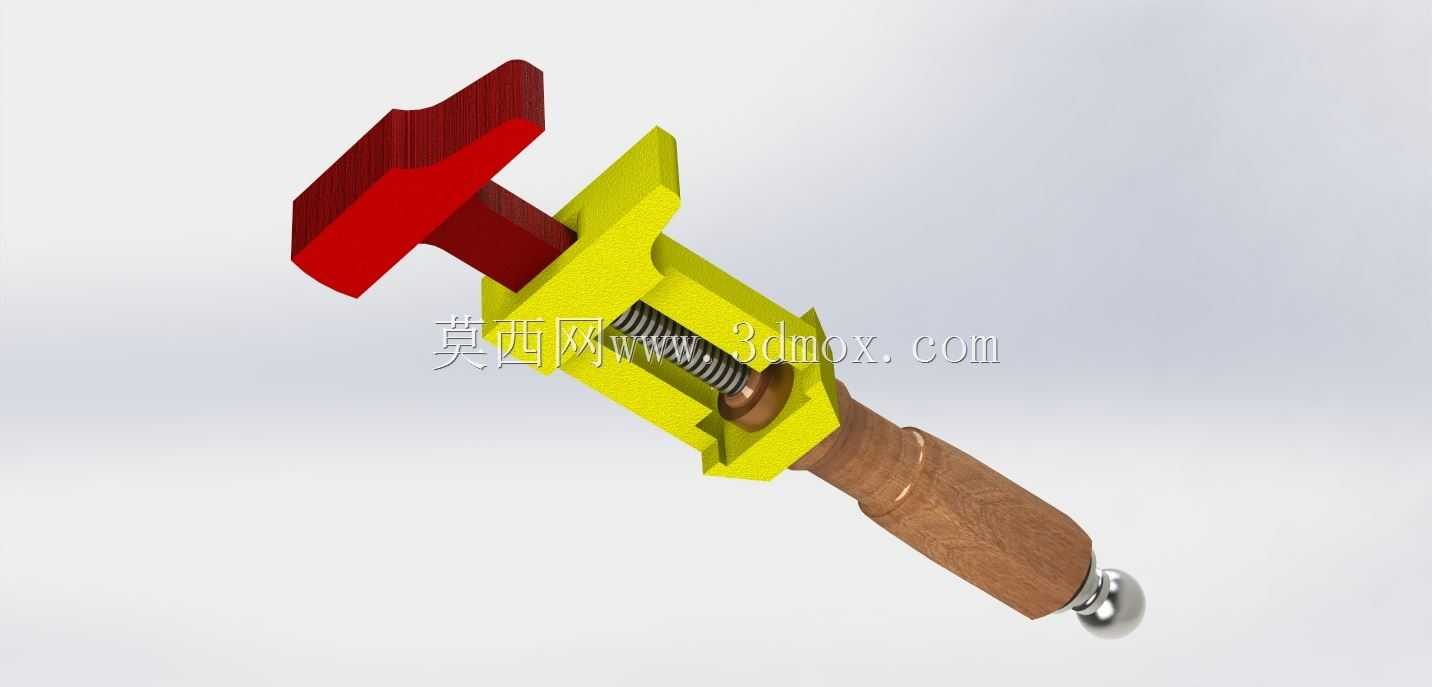

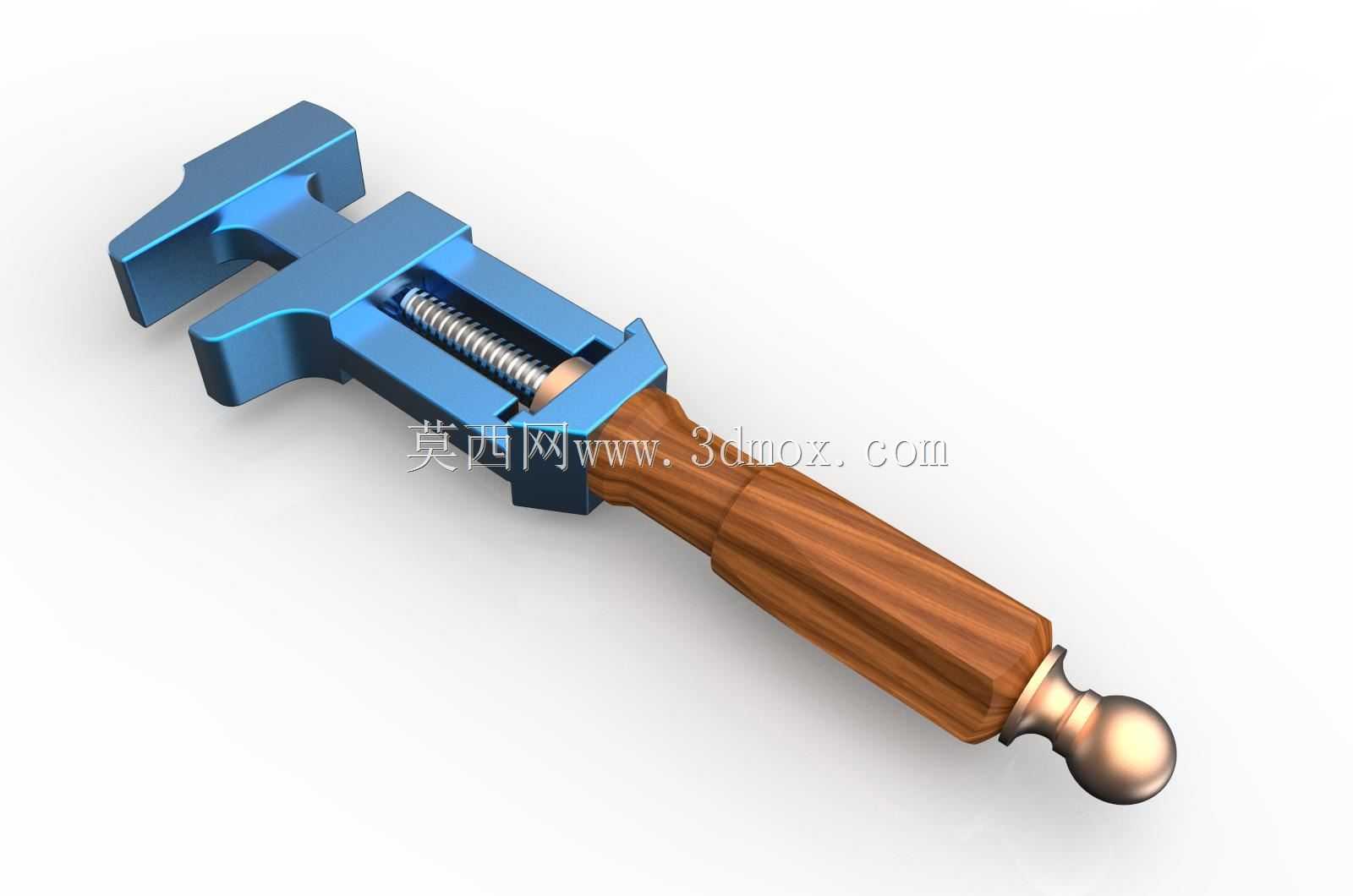

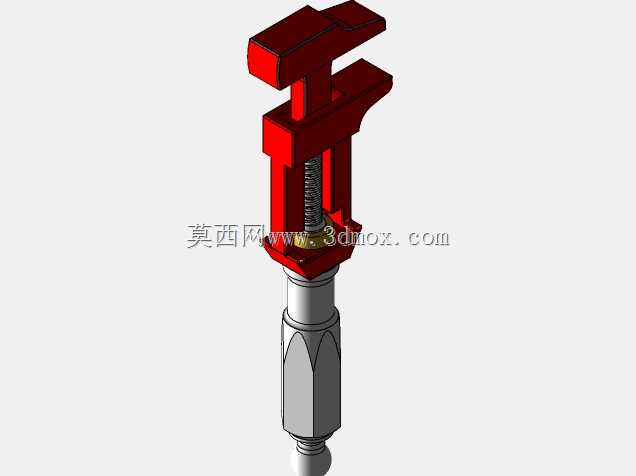

这款可调式活动扳手的结构设计，核心围绕手动拆装作业的实际工况展开，在设备维保、五金装配、管线施工等场景中，这类工具是作业人员随身配置的基础工装，主要用于不同规格六角头、方头螺栓螺母的夹持与旋拧作业，无需频繁更换对应开口尺寸的固定扳手，能有效减少作业过程中的工具切换频次，提升现场作业效率。从功能特性来看，扳手的活动钳口通过内置的梯形螺纹传动副实现开口尺寸的连续调节，调节螺杆与活动钳身的齿条段精准啮合，转动调节螺杆即可带动活动钳身沿固定钳身的导向槽平稳滑移，可适配一定尺寸范围内的各类紧固件，钳口部位做了加厚处理，夹持受力面设置有细密的防滑齿纹，施力旋拧时能增大与紧固件接触面的摩擦力，避免打滑损伤紧固件棱角，也能降低作业过程中扳手滑脱的安全风险。设计过程中优先考虑了手动施力的力矩传递合理性，手柄部分采用符合人体工学的变径曲面造型，握持段做了防滑纹理处理，末端设置的球形挡头能防止施力过程中手部从手柄末端滑脱，同时手柄与钳身的连接过渡段做了圆弧加强结构，避免大扭矩施力时应力集中导致的结构断裂。固定钳身与活动钳身的导向配合面采用小间隙配合设计，既保证活动钳口滑动调节的顺畅性，又能控制夹持时的钳口晃动量，保证夹持精度，避免因配合间隙过大导致的夹持偏斜。从安装与使用边界来看，这款扳手的整体长度适配成年人单手握持操作，最大开口尺寸覆盖常规维保作业中常见的紧固件规格，钳头部分的厚度经过优化，能伸入部分狭窄的装配空间完成作业，不会因钳头过厚无法就位。整体结构没有多余的复杂零件，拆解维护十分便捷，长期使用后若调节螺纹出现磨损，仅需更换调节螺杆即可恢复调节精度，能有效延长工具的整体使用寿命，适配各类日常拆装、设备检修、现场安装的手动作业需求，在通用五金工具的结构设计中，这类成熟的传动结构经过长期工况验证，可靠性表现稳定，建模过程中对各配合面的公差、螺纹副的啮合参数都做了对应还原，能直接用于工具结构的教学演示、改型设计参考。
