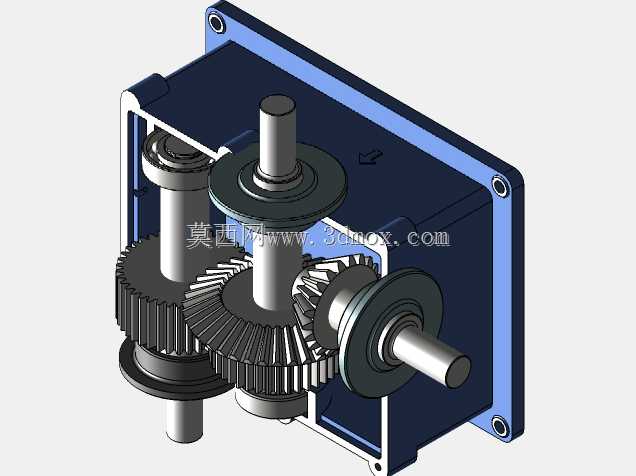

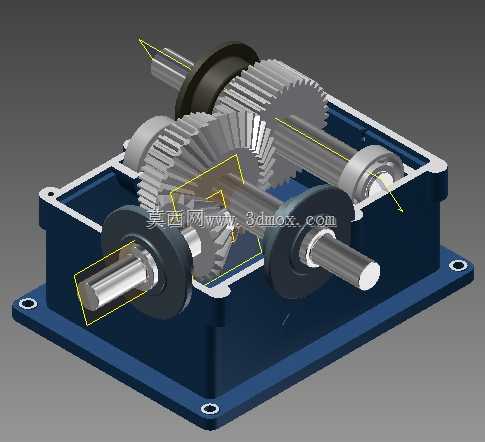

这款减速传动装置采用锥齿轮与圆柱直齿轮组合的两级传动布局,可同时实现动力转向与转速匹配,常见于需要改变动力传输方向、同时降低转速增大扭矩的工业传动场景,比如小型发电机组的动力输入端、输送线的转角驱动单元、轻工设备的进给传动部位,能在紧凑安装空间内完成正交轴系的动力传递。从结构设计来看,箱体采用剖分式底座结构,底部带一体化安装法兰,四个安装孔位分布在底座四角,安装时可直接通过螺栓固定在设备安装基面,安装边界规整,不需要额外设计转接支架,适配多数常规设备的安装基面尺寸。输入轴与输出轴呈正交布置,输入轴端通过一对锥齿轮完成第一级减速与转向,将水平输入的动力转向至平行于箱体长度方向的中间轴,再通过中间轴与输出轴上的一对圆柱直齿轮完成第二级减速,最终从输出轴端输出适配工况的低转速大扭矩动力。每根传动轴的两端均配置深沟球轴承作为支撑,轴承安装在箱体对应的轴承座孔内,轴承外侧设置端盖结构,既可以限制轴系的轴向窜动,也能密封箱体内部的润滑介质,避免润滑脂泄漏同时阻挡外界粉尘进入传动腔。齿轮参数的匹配上,第一级锥齿轮的传动比与第二级圆柱齿轮的传动比乘积为总减速比,设计时根据输入转速与目标输出转速匹配齿数,同时校核齿轮的接触强度与弯曲强度,保证在额定负载下齿轮不会出现点蚀、断齿等失效问题。轴系设计时做了动平衡校核,避免高速运转时出现振动异响,齿轮与轴之间采用平键连接传递扭矩,轴上设置轴肩与挡圈对齿轮、轴承做轴向定位,保证传动过程中各零件不会出现轴向窜动。箱体内部预留了足够的润滑空间,齿轮运转时可通过飞溅润滑的方式将润滑脂带到啮合齿面与轴承位置,不需要额外配置润滑管路,结构简单可靠,后期维护成本低。整体结构布局紧凑,所有传动零件都封闭在箱体内,安全性高,运转时的噪音也能得到有效控制,适合在中小型工业设备的传动部位使用,设计时充分考虑了装配工艺性,剖分式箱体可以方便地拆分,便于内部齿轮、轴、轴承的装配与后期检修更换。
