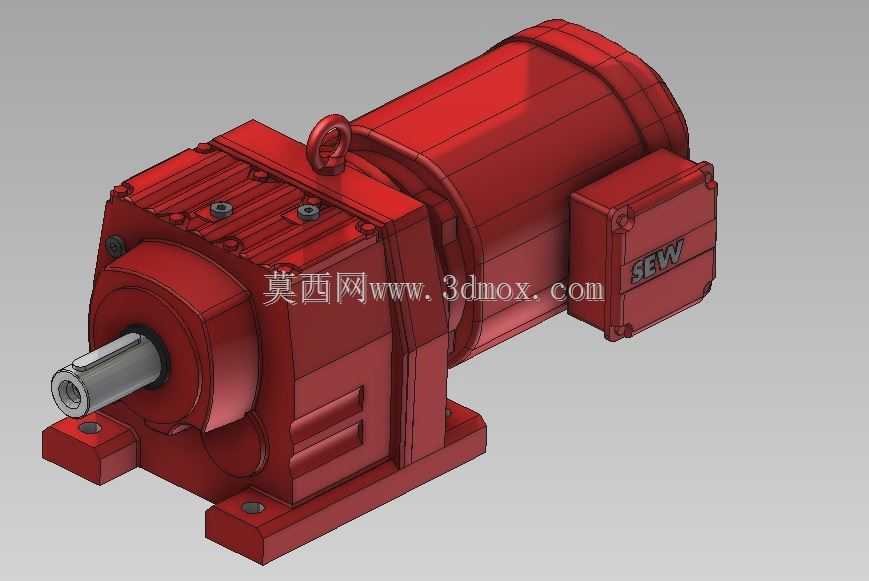

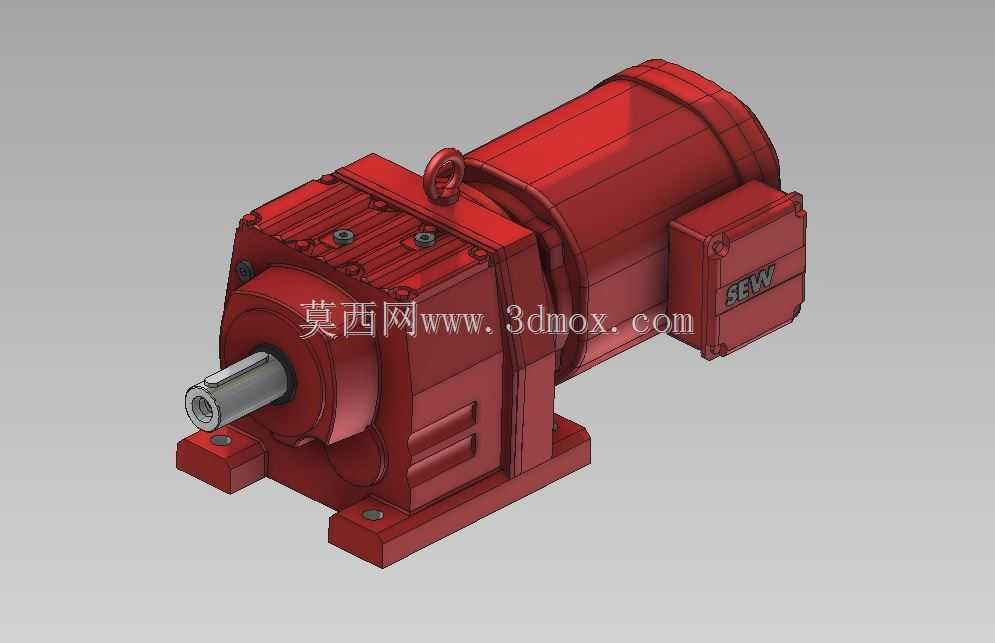

SEW卧式斜齿轮减速电机一体化传动结构

这款一体化斜齿轮减速电机结构，是工业传动场景里应用极广的动力输出单元，常见于汽车焊装线输送辊道、自动化装配线驱动、物流分拣设备动力端这类需要低转速大扭矩输出的工位。从结构设计逻辑来看，它将异步驱动电机与斜齿轮减速箱直接集成，省去了传统分体安装时的联轴器对接环节，既压缩了整机轴向安装尺寸，也避免了联轴器对中偏差带来的振动、轴承额外负载问题，能有效提升传动链路的运行可靠性。

从安装边界来看，整机采用底脚卧式安装形式，底座上预留的四个安装螺栓孔位置符合通用传动安装尺寸规范，输出轴为实心圆柱轴带键槽结构，轴伸长度、轴径尺寸匹配常规链轮、联轴器、带轮的安装公差要求，接线盒位于电机机壳侧上方，预留的线缆接入空间足够现场布线操作，不会和周边安装支架、管线产生干涉。顶部的吊环结构是为了满足车间内整机吊装转运的需求，吊装时受力点经过重心校核，不会出现倾斜磕碰的问题。

功能特性层面，斜齿轮啮合的传动形式相比蜗轮蜗杆结构传动效率更高，长期运行的能耗表现更优，齿轮组经过逐级减速，能将电机输出的高转速低扭矩转化为适配负载端的低转速大扭矩，箱体的加强筋结构既提升了壳体刚性，也能辅助齿轮啮合过程的散热，避免长时间满负载运行时箱体内油温过高导致的润滑失效。在实际选型应用中，这类结构的减速电机可以根据负载扭矩、输出转速需求匹配不同的减速比，适配不同工况的传动需求，不管是连续运行的输送线，还是间歇启停的工装变位设备，都能通过对应的参数选型满足使用要求。建模过程中对齿轮啮合间隙、轴承安装位、密封槽位置都做了还原，能直接用于设备布局时的干涉检查、安装支架设计参考，也能作为传动方案选型时的尺寸校核依据，帮助结构设计人员在方案阶段就确认安装空间、连接尺寸的匹配度，减少后期现场安装时的尺寸适配问题。
