硬质合金开槽切削镶块结构设计

这款硬质合金开槽镶块，是金属切削加工环节中直接参与材料去除的核心执行部件，日常主要适配数控车床、专用铣床的刀体安装位，在轴类零件环槽加工、盘类零件端面槽加工、小型结构件窄槽开制工序中承担主要切削负荷。从实际加工场景来看，这类镶块多用于批量零件的连续切削作业，比如汽车传动部件的卡簧槽加工、液压阀芯的密封槽加工、五金连接件的定位槽加工，相比整体式焊接刀具，可换式镶块能大幅缩短换刀停机时间，刀体可重复使用也能降低长期加工的耗材成本。

设计阶段首先要匹配标准刀体的安装边界，镶块的定位侧面与刀槽的贴合面公差控制在IT6级，保证装夹后无径向窜动、轴向偏移，切削刃的位置度偏差不超过0.02mm，避免加工出的槽宽超差、槽壁出现锥度。镶块的切削角度经过针对性优化，前角选取8度兼顾锋利度与刃口强度，后角选取6度减少后刀面与已加工表面的摩擦，刃口处做0.05mm的倒棱处理，应对硬质合金材料高硬度但脆性大的特性，防止断续切削时出现崩刃问题。

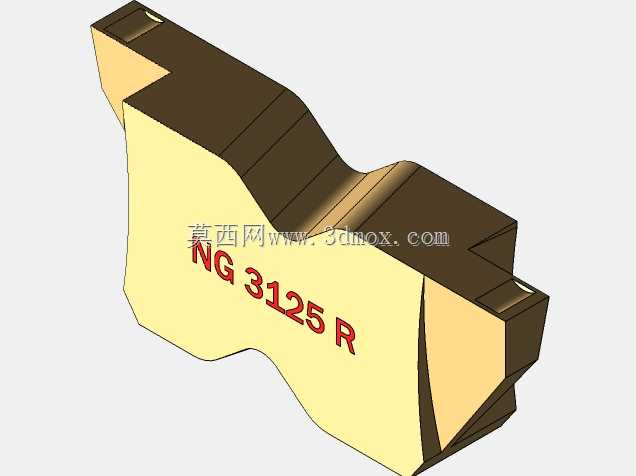

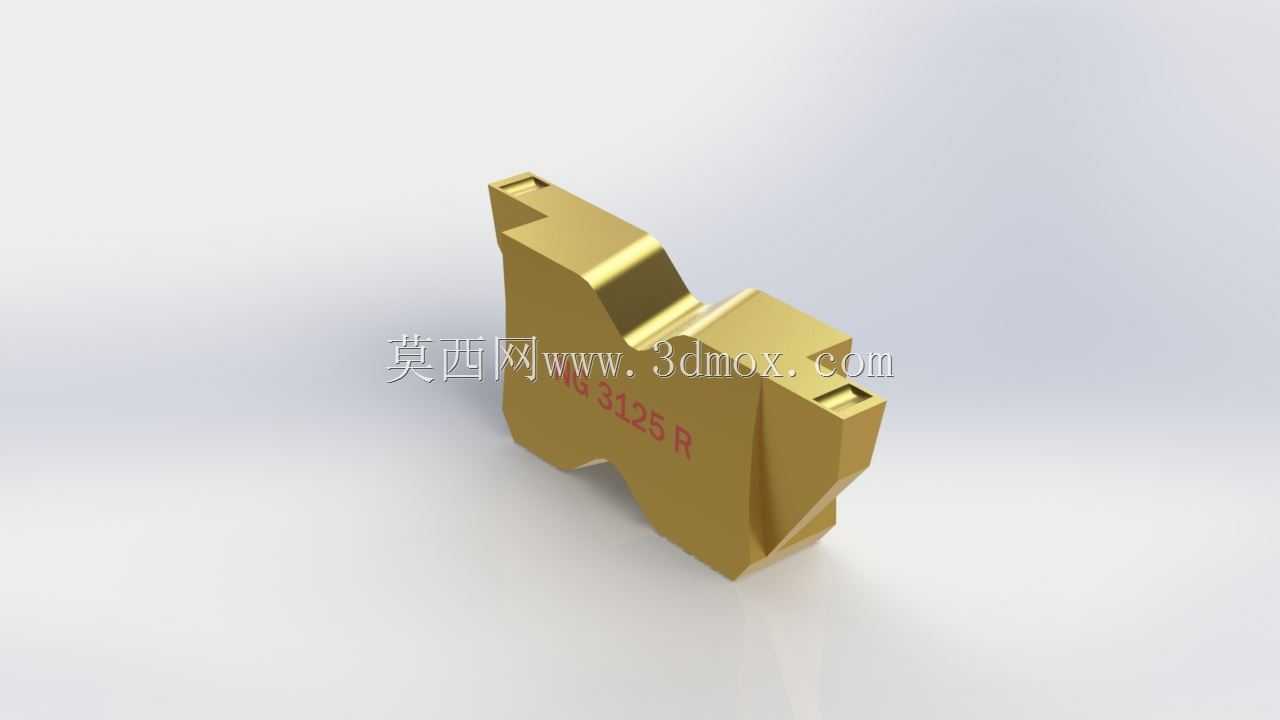

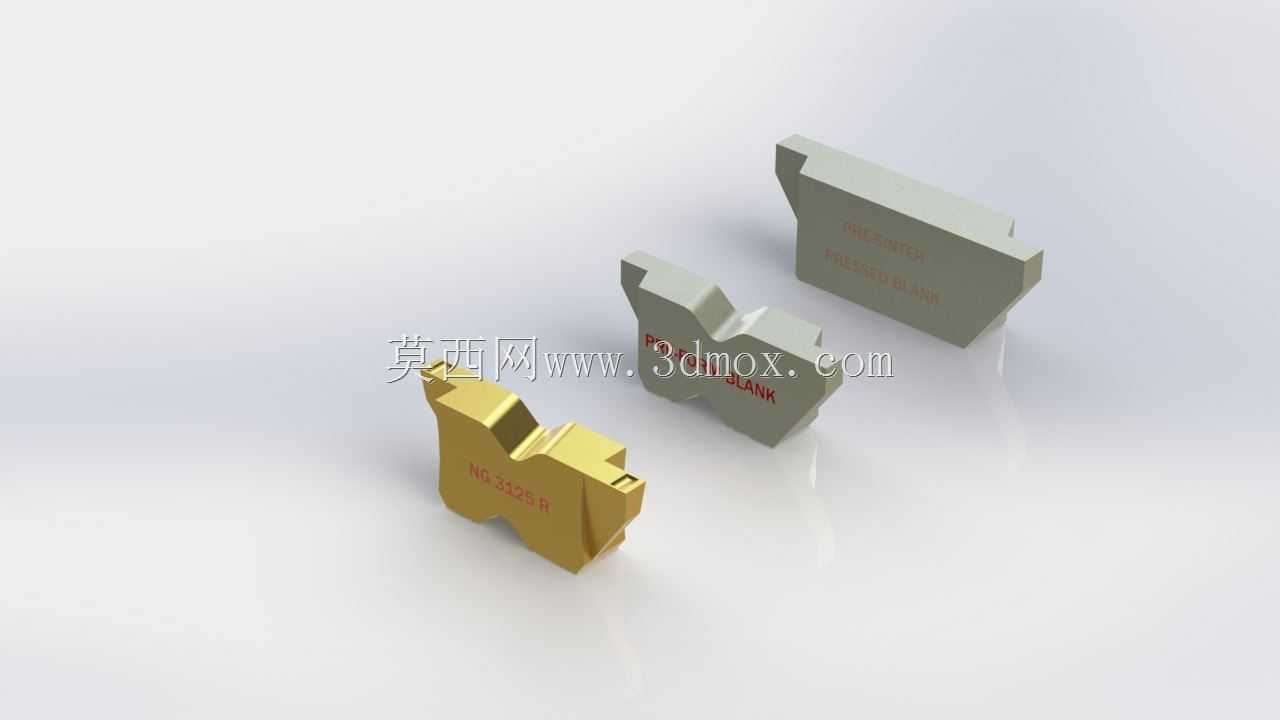

外形上采用非对称的轮廓设计，不同安装方向可适配外槽、内槽两种加工工况，切削端的轮廓完全匹配目标槽型的截面形状，一次走刀即可成型槽体轮廓，无需多次走刀修型，能有效提升批量加工的效率。镶块的基体采用钨钴类硬质合金材质，经过粉末压制成型、高温烧结、刃口研磨、表面涂层多道工序处理，涂层采用氮铝化钛材质，可在800摄氏度的切削高温下保持硬度稳定，加工45号钢、调质钢、普通铸铁等常见金属材料时，切削线速度可达到120m/min，单刃的连续加工寿命比普通焊接刀具提升4倍以上。

安装时只需将镶块嵌入对应规格的刀体槽内，通过压紧螺钉从侧面顶紧镶块的定位面即可完成装夹，无需额外调整刃口高度，对刀时仅需确认首个工件的槽深、槽宽尺寸，后续批量加工过程中更换同型号镶块无需重新对刀，能大幅降低一线操作人员的调机难度。实际使用中需要注意，镶块的存储要避免与其他硬质刀具磕碰，防止刃口出现微小崩缺影响加工表面质量，切削过程中要保证切削液充分浇注到切削区域，带走切屑与切削热量，避免镶块因热震出现裂纹。
