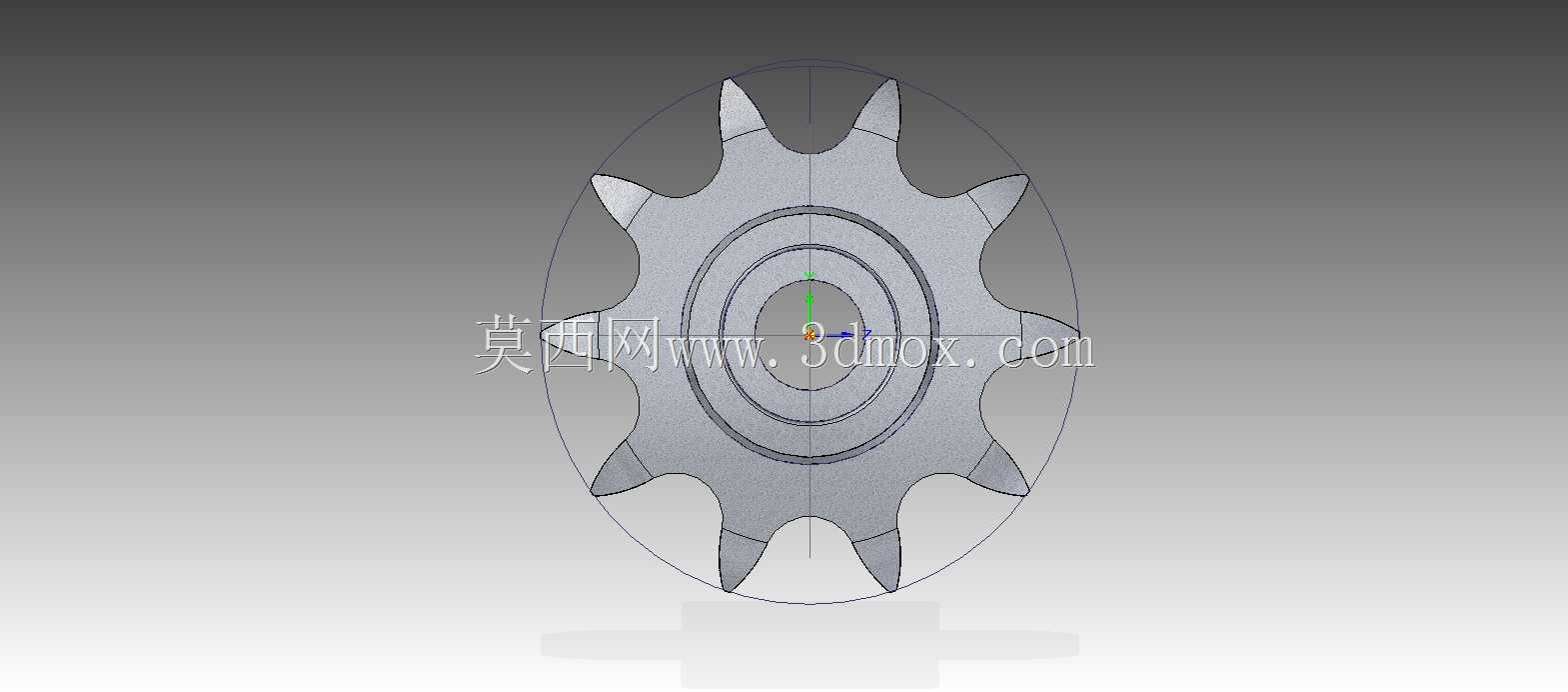

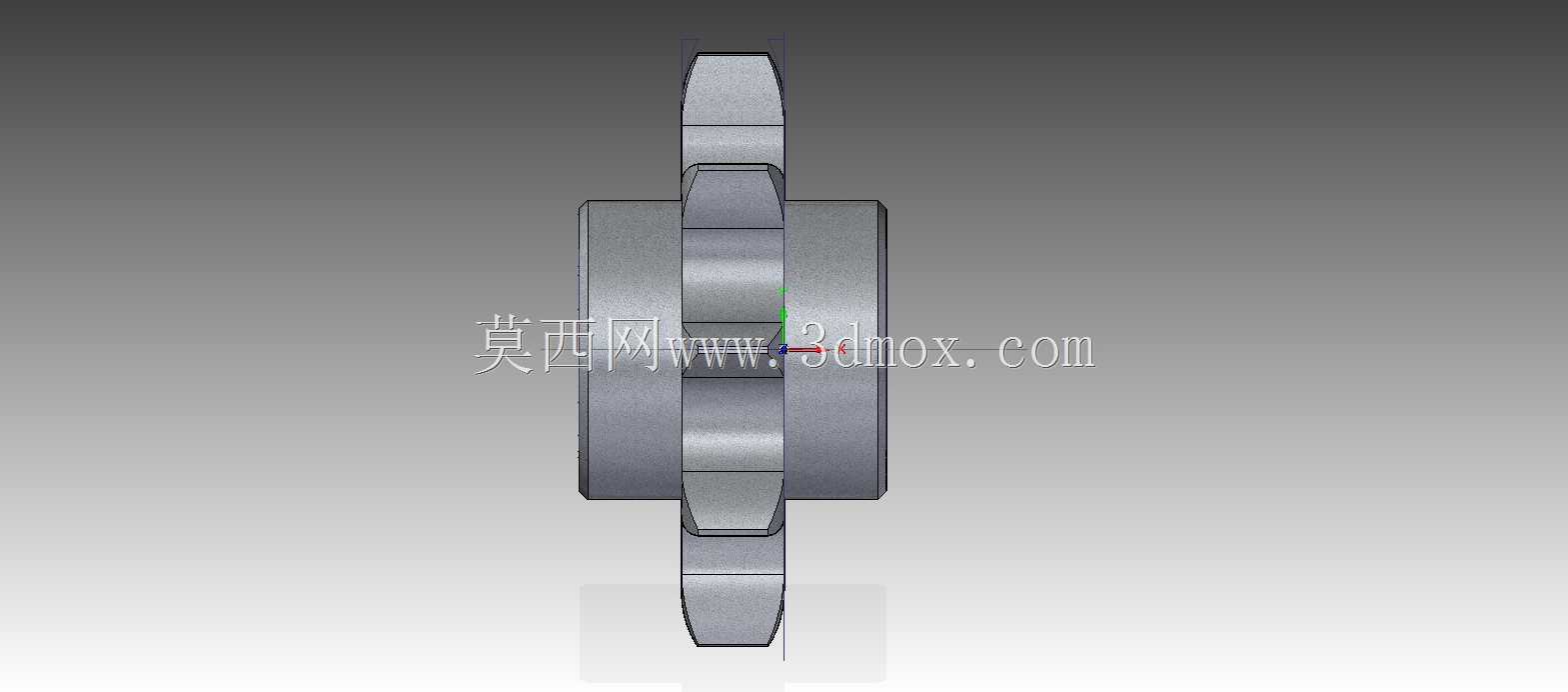

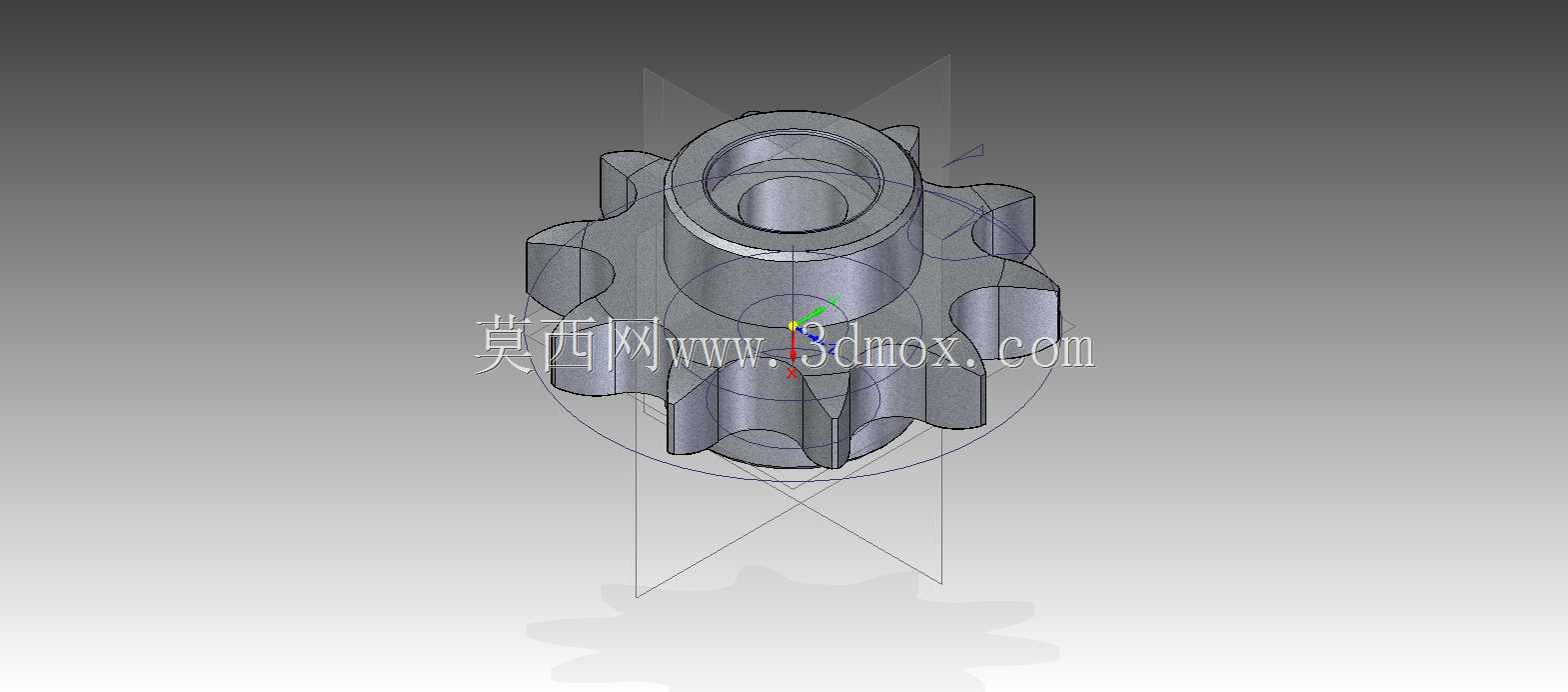

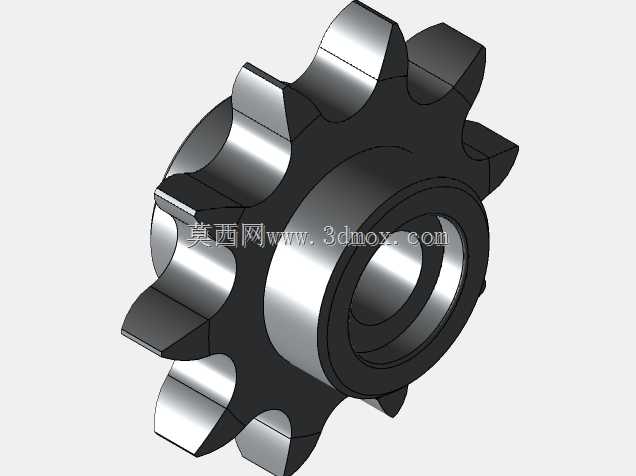

24B规格十齿单排链轮传动零件结构

在重载链传动工况的设备布局里，这类24B规格的十齿链轮常被用在矿山输送、重型物流分拣线、农业收获机械的动力传递路径中，作为主动端或者从动端的啮合零件，匹配对应节距的24B系列滚子链条，把电机输出的扭矩平稳传递到执行机构端。做这个零件的结构设计时，首先要卡准链传动的啮合边界，齿形的渐开线轮廓要严格匹配对应链条滚子的外径，保证啮合过程中不会出现卡滞、跳齿的问题，齿根的圆弧过渡要做足够的应力释放处理，避免重载启停时出现应力集中导致的齿根断裂。轮毂部分的中心孔是安装定位的核心基准，孔的公差带要和配套的传动轴过渡配合，键槽的位置要和齿形做相位对中，保证装配后传动的动平衡精度，毕竟这类小齿数链轮在中高速运转时，相位偏差很容易带来传动振动，加剧链条的磨损。从安装边界来看，链轮的齿顶圆直径要和周边的护罩、机架安装位预留足够的安全间隙，轮毂的轴向长度要匹配轴端的固定位，保证锁紧螺母或者轴端挡圈能完全压合轮毂端面，不会出现轴向窜动。齿侧的倒角设计是容易被忽略的细节，倒角角度和深度要适配链条的入链角度，让链条在进入啮合区时能顺滑滑入齿槽，减少啮合冲击带来的噪音和零件损耗。设计过程中还要兼顾加工工艺性，齿形的加工可以用滚齿一次成型，轮毂的端面和中心孔在车削工序里要一次装夹完成，保证同轴度公差控制在合理范围内，减少后续动平衡的修正量。这类小齿数链轮因为传动比相对大，在布局时要注意和配套张紧机构的位置配合，保证链条的包角满足传动要求，避免因为包角过小出现打滑问题，同时齿面的硬度要做相应的热处理提升，延长在重载粉尘工况下的使用寿命，日常维护时也能减少更换频次，降低设备运维的成本。
