正交啮合传动锥齿轮结构设计

项目分类:3D模型 发布时间:2021-06-26 ID:212539
  • 正交啮合传动锥齿轮结构设计
  • 正交啮合传动锥齿轮结构设计
  • 正交啮合传动锥齿轮结构设计

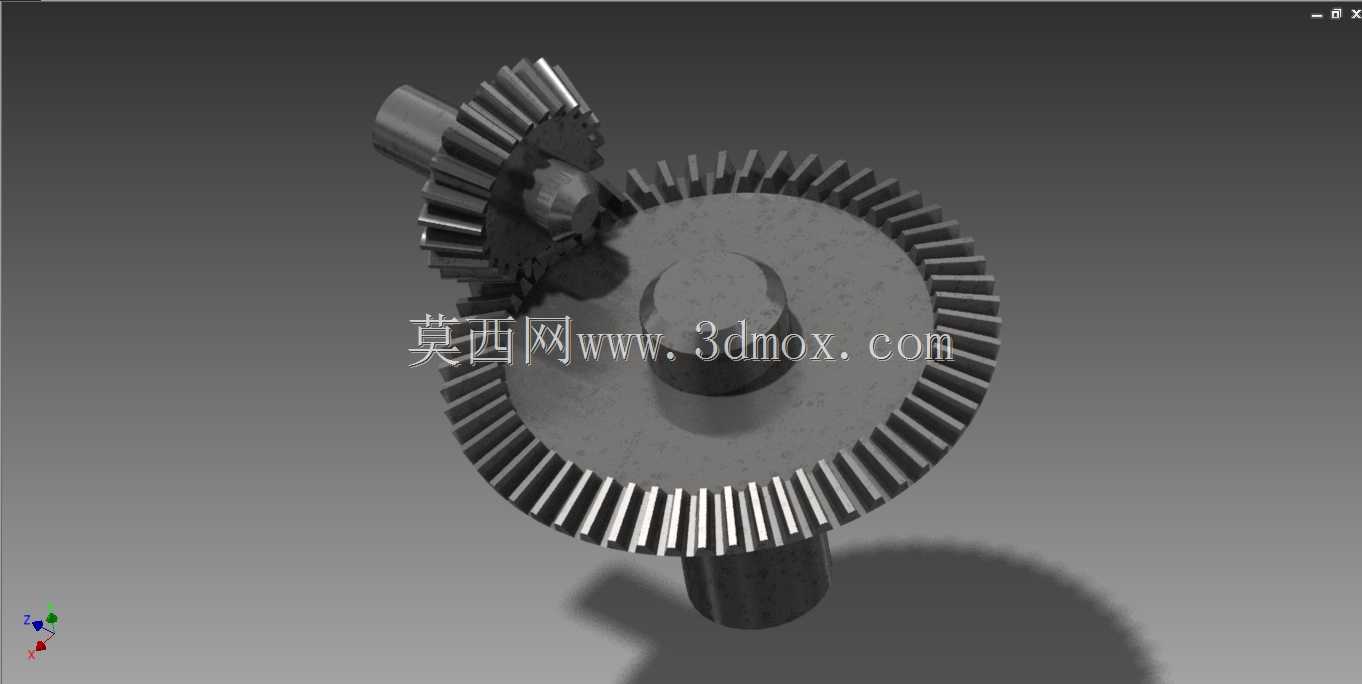

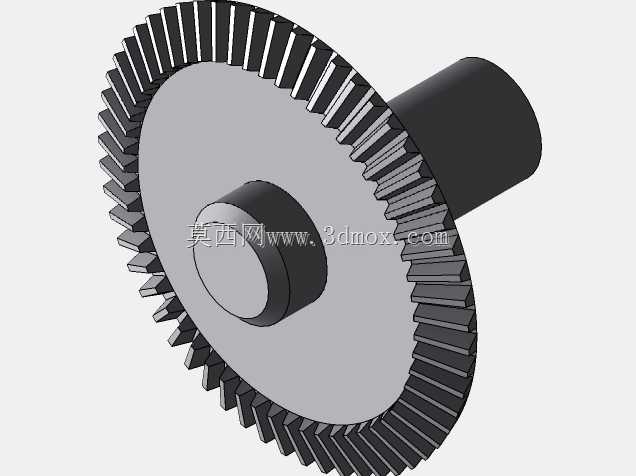

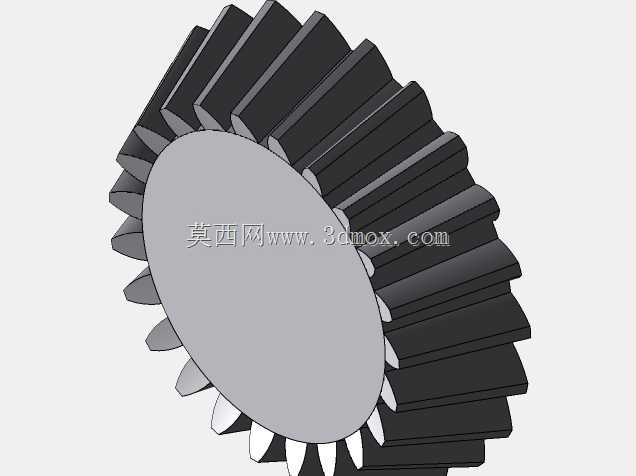

这套锥齿轮副采用正交轴布置设计,核心用于实现两相交轴之间的旋转动力传递,常见于差速机构、直角传动变速箱、小型机床进给单元、农机传动箱等需要改变动力传输方向的工况场景,可在紧凑安装空间内完成90度转向的动力输送,适配中低速、中等载荷的传动需求。设计阶段优先考虑齿面啮合的接触精度,两个锥齿轮的节锥面严格共顶点,齿向参数匹配度经过反复校核,确保运转过程中齿面受力均匀,避免偏载导致的局部齿面磨损过快问题。从结构细节来看,两个齿轮分别集成了同轴安装轴段,轴段直径与齿轮轮毂尺寸做了等强度过渡,轴端预留的装配长度可适配标准深沟球轴承的安装位,安装时需保证两齿轮的轴线交点与节锥顶点完全重合,轴向窜动量控制在合理范围内才能保证啮合侧隙符合设计要求。齿形采用渐开线锥齿廓,齿顶高系数、顶隙系数均按通用机械传动标准取值,可保证传动过程中瞬时传动比稳定,降低运转过程中的冲击与噪音。实际选型应用时,需结合输入端转速、输出端扭矩需求匹配对应的模数与齿数比,这套齿轮副的传动比设定适配常见的减速类直角传动场景,大齿轮作为从动件可实现一定比例的减速增扭效果。安装边界方面,两齿轮的轴线垂直相交,整体占用空间呈直角分布,相较于平行轴圆柱齿轮传动,可大幅缩减单方向的安装尺寸,适合布局空间受限的设备内部传动链路。建模过程中对齿根过渡圆角做了优化处理,避免应力集中导致的轮齿断裂风险,轮毂与轮辐的连接位置采用圆弧过渡,减少加工过程中的应力残留,同时兼顾轻量化与结构强度需求。这类锥齿轮副在实际投产前,还需根据工况做对应的热处理工艺匹配,承受冲击载荷的场景可对齿面做渗碳淬火处理,平稳载荷场景可采用调质处理兼顾加工经济性与使用寿命,装配时需通过涂色法检查齿面接触斑点,确保接触区域位于齿面中部,接触面积占比符合传动精度要求,避免安装偏差导致的早期失效。
