无紧固件连接结构冲压模具工装

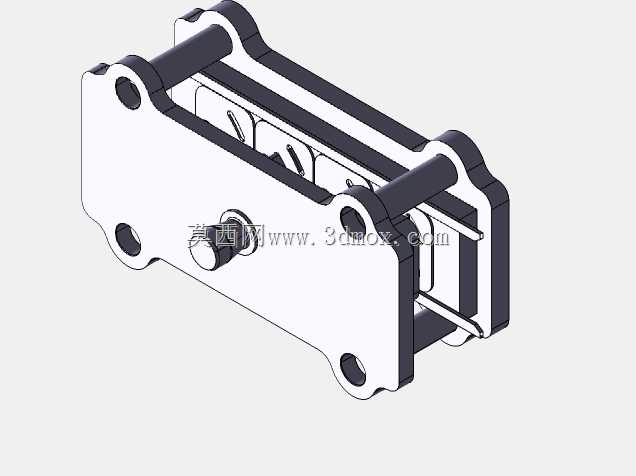

这套冲压工装主要面向薄金属板材的连续冲裁工序场景，常见于五金零配件批量加工的冲压产线，适配中小型开式压力机的安装工位，可完成带料的定位、冲切、落料连续作业，省去了单工序模多次上下料定位的误差累积问题。整套结构未采用螺丝、销钉作为连接件，上下模架依靠导柱与模座的过盈配合实现定位，模柄与上模座采用锥面自锁结构锁紧，下模的送料导轨直接通过模座上的T型槽卡装固定，这种设计大幅减少了模具拆装维护的时间，在小批量多品种的冲压加工场景下，换模调整效率比传统紧固件连接的模具有明显提升。

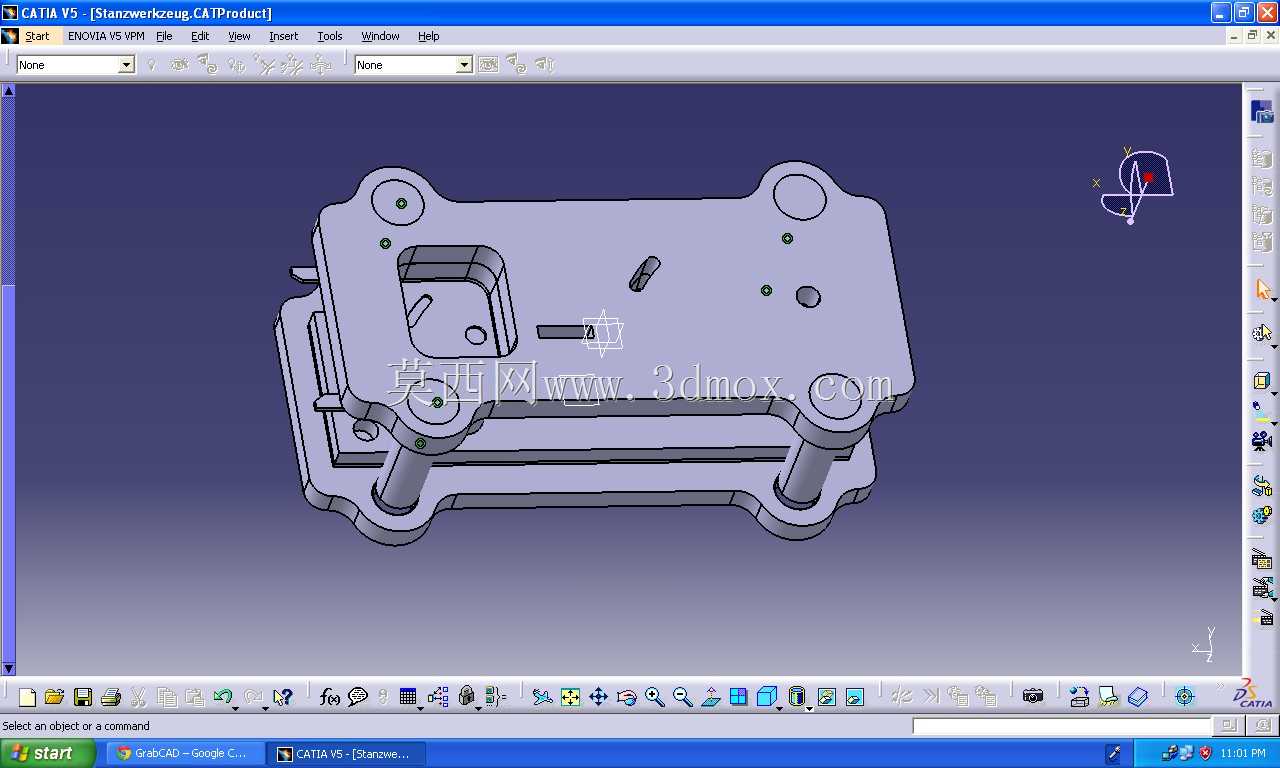

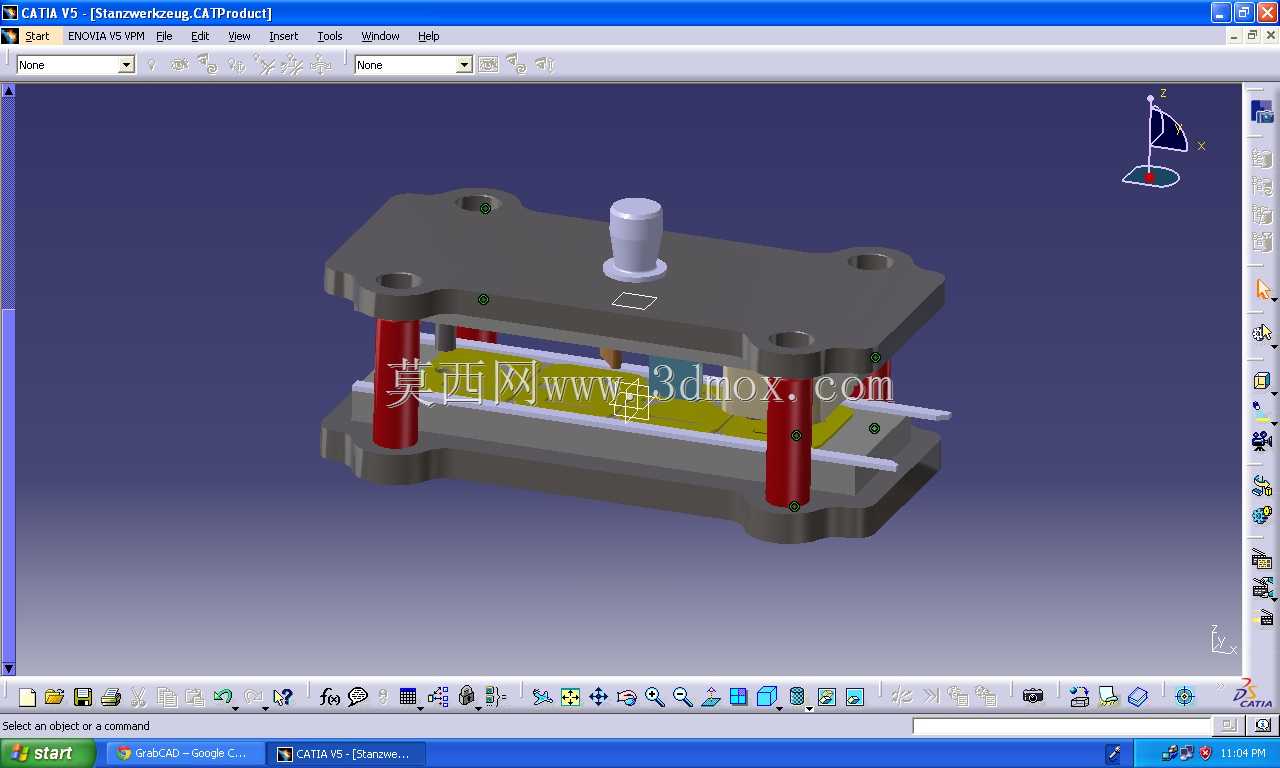

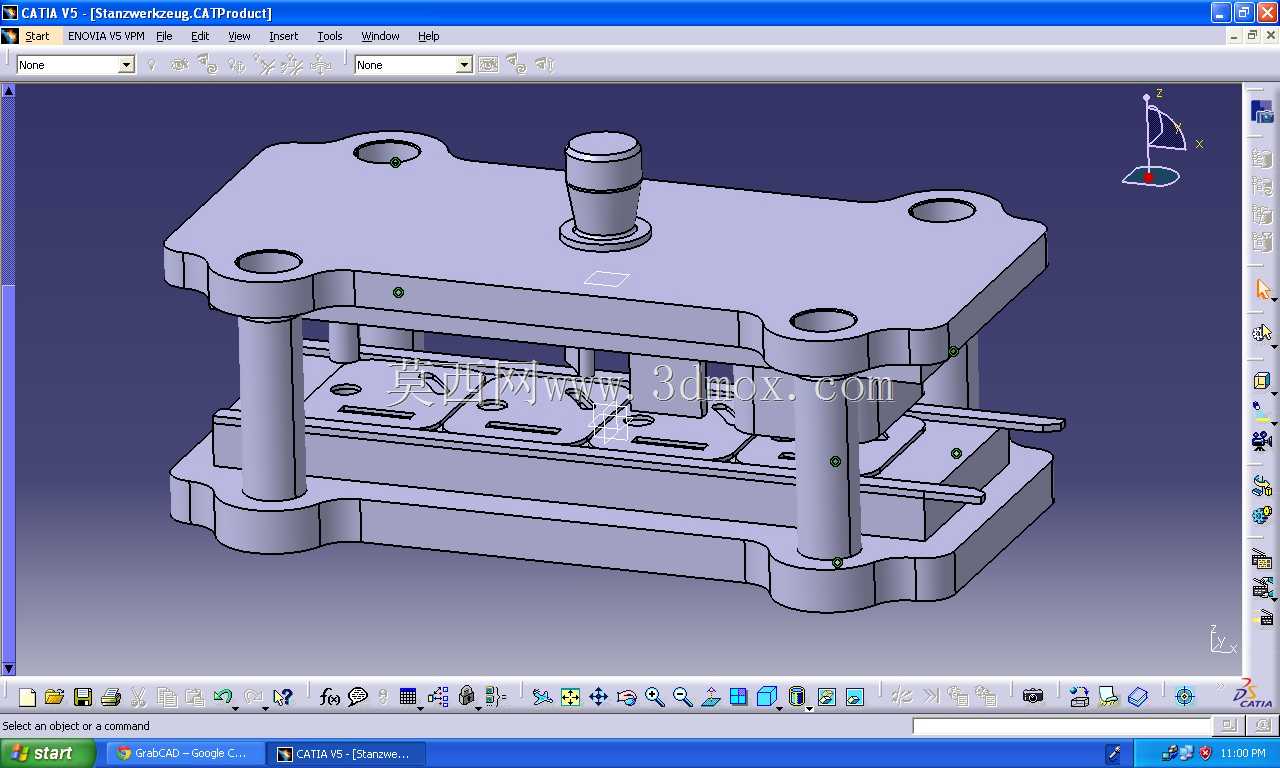

从结构设计逻辑来看，上模座的四个导套安装孔采用同轴度0.02mm的公差要求，与下模座伸出的四根导柱配合，保证上下模合模时的冲裁间隙均匀，避免出现啃模、毛刺超差的问题；模架上下板的厚度经过冲裁力核算，可承受12吨以内的公称冲压力，适配常规0.5-2mm厚度的冷轧钢板、镀锌板冲切作业。上模的冲头安装位采用快换卡槽设计，无需拆卸上模座即可完成冲头的更换调整，下模的凹模镶块同样采用嵌入式卡装结构，当刃口磨损后可快速取出修磨或替换，减少停机维护时长。

安装边界方面，整套模架的长宽尺寸适配压力机工作台的常规落料孔范围，模柄直径符合通用压力机的滑块安装孔标准，下模座的安装槽位可直接通过压板固定在压力机工作台上，无需额外加工转接板；送料方向的导轨伸出长度足够承接带料的导向，侧边设置的挡料块可精准控制送料步距，保证每一次冲切的料带定位精度在0.1mm以内，满足普通五金冲压件的尺寸公差要求。整套结构没有多余的冗余设计，所有受力部位都做了圆角过渡处理，避免应力集中导致的模座开裂问题，导柱表面采用硬化处理，耐磨性能满足长期高频次合模作业的使用需求，日常维护仅需定期给导柱加注润滑脂即可，无需频繁检查紧固件松动情况，降低了生产过程中的巡检维护工作量。
