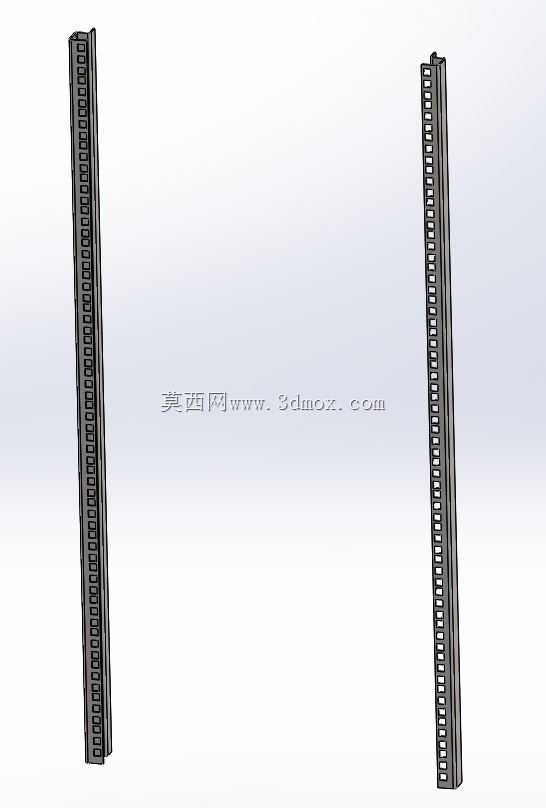

19英寸22U标准机柜安装导轨结构件

在数据中心机房建设、工业控制柜集成、通信基站设备部署场景中，这类19英寸标准机架导轨是承载各类上架式设备的核心支撑构件，22U的规格对应标准19英寸机架内22个标准安装单元的垂直安装长度，适配多数中小型机柜单侧的安装立柱固定需求。从结构设计来看，导轨采用冷轧钢板一体冲压成型的长直型材结构，沿长度方向等距冲压出符合19英寸机架安装标准的方孔安装位，孔位间距严格遵循通用机架的单元模数要求，可兼容不同安装深度的交换机、服务器、工控机、配电模块等上架设备的固定需求，无需额外打孔即可通过标准机柜螺丝完成设备与导轨、导轨与机架立柱的双重固定。设计阶段优先考虑了安装边界的适配性，导轨整体截面尺寸经过优化，既保证单侧导轨的承重能力，避免长尺寸状态下出现中部挠曲变形，又不会占用机架内部过多的有效安装空间，导轨与机架立柱的连接端预留了微调余量，可适配不同厂家生产的19英寸标准机架的立柱孔位偏差，降低现场安装的对位难度。实际使用中，这类导轨通常成对安装在机架前后的左右立柱之间，为上架设备提供稳定的两侧支撑，相比直接将设备固定在机架立柱上的安装方式，导轨承载的形式可以分散设备重量对安装孔位的应力，避免重型设备长期挂载导致的立柱孔位变形，同时也方便设备的抽拉维护，部分场景下还可配合导轨自带的定位卡扣实现设备抽出后的临时锁定，避免维护过程中设备滑落。导轨表面采用静电喷塑处理，在机房常见的温湿度环境下具备基础的防锈抗腐蚀能力，冲压成型的安装孔边缘做了去毛刺处理，避免安装过程中划伤施工人员或者设备线缆，沿导轨长度方向的加强筋结构提升了型材的整体抗弯强度，在满负载挂载状态下也能保持平直度，不会因为长期承重出现下垂变形影响设备安装对位。这类导轨的建模过程严格遵循19英寸机架的安装规范，所有安装孔位的位置度、型材的截面尺寸、两端的安装固定结构都按照实际量产的导轨参数进行还原，可直接用于机柜集成方案的装配模拟，验证设备上架后的空间干涉情况，也可作为非标机架改造时导轨选型的参考模型，帮助结构设计人员提前确认安装边界、预留足够的布线与操作空间，减少现场安装时的适配问题。
