低频电源变压器骨架底座结构设计

　　在工频小功率电源的结构设计环节，线圈骨架底座是决定变压器装配可靠性、绝缘性能与生产效率的核心结构件，本次设计的骨架底座针对插针式低频变压器的量产装配需求做了全流程的结构适配，完全匹配常规EI型硅钢片插装后的固定需求。从实际应用场景来看，这类骨架底座广泛用于小功率开关电源、线性电源适配器、家电控制板内置电源模块当中，承担线圈绕制承载、硅钢片定位、插针固定、初次级绝缘隔离的多重作用，是小功率变压器不可或缺的结构载体。

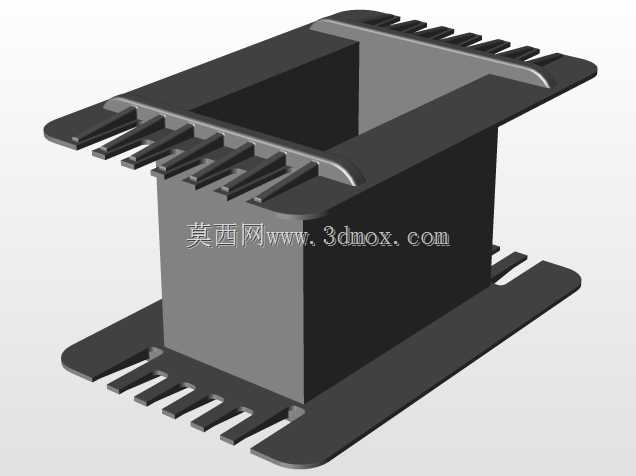

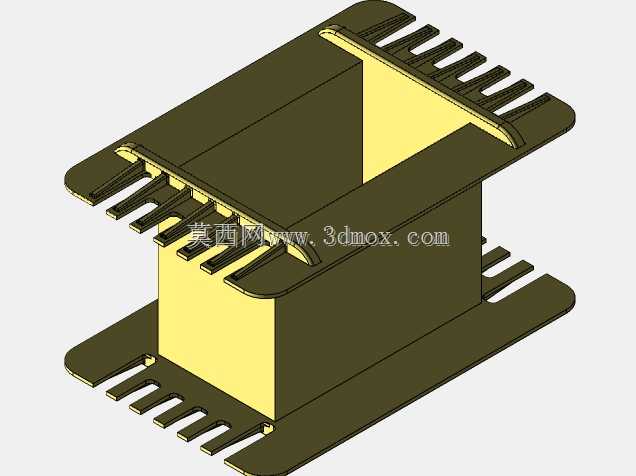

　　设计初期首先明确了安装边界的约束：底座整体采用对称式工字形轮廓，上下两端的外延挡边宽度比中间绕线柱单边宽出6mm，这个尺寸是经过多轮打样验证的最优值，既能够给绕制后的漆包线留出足够的端部防护余量，避免线圈绕制完成后出现漆包线超出挡边、与后续插装的硅钢片直接接触造成绝缘击穿的问题，同时也不会因为挡边过宽导致变压器整体占用PCB板的安装面积过大，适配常规消费类电子产品板上空间紧张的设计需求。上下挡边外侧均匀排布的梳齿状槽位是专门为绕线工序设计的过线结构，每个槽位的宽度控制在1.2mm，刚好能够容纳单根0.8mm线径的漆包线顺畅通过，绕线过程中漆包线可以顺着梳齿槽位规整排布，不会出现多股线交叉堆叠导致的线圈厚度超差问题，同时槽位的深度做了1.5mm的下沉设计，绕线完成后漆包线的引出端能够完全嵌入槽内，后续插装硅钢片的时候不会被钢片边缘刮破漆皮，大幅降低生产过程中的绝缘不良率。

　　中间的绕线空腔采用矩形通腔设计，空腔的内轮廓尺寸完全匹配常用EI35型硅钢片的叠厚尺寸，单边预留0.2mm的装配间隙，既能够保证硅钢片插装的时候顺畅推入，不会因为尺寸过紧导致插片时出现骨架开裂、钢片变形的问题，也不会因为间隙过大导致硅钢片插装后出现松动，后续浸漆工序完成后能够保证钢片与骨架完全贴合，降低变压器工作过程中的振动噪音。绕线柱的壁厚设计为1.0mm，选用增强阻燃PBT材料作为预设基材，这个壁厚既能够保证足够的结构强度，承受绕线过程中漆包线的张紧拉力不会出现柱体变形，同时也能够满足初次级线圈之间的绝缘耐压要求，按照常规安规标准，1mm厚度的PBT材料能够承受AC3750V的耐压测试1分钟不击穿，完全覆盖小功率电源的安规认证要求。

　　上下挡边的端面做了0.3mm的倒角处理，一方面是注塑生产的时候能够优化塑胶的填充流动性，减少注塑件缺胶、披锋的不良率，另一方面在绕线过程中，倒角结构能够避免漆包线经过挡边边缘时被锐角割伤，减少断线故障。底座下端的安装面做了平整化设计，预留的插针安装孔位按照标准2.54mm排距排布，能够直接适配PCB板的标准网格孔位，插装的时候不需要额外做孔位调整，波峰焊过程中能够保证骨架与PCB板完全贴合，不会出现虚焊、倾斜的问题。

　　从结构功能的角度来看，这个骨架底座的设计完全兼顾了生产便利性与使用可靠性：梳齿过线槽减少了绕线工序的人工整理时间，相比无槽位的光滑挡边骨架，绕线效率能够提升30%左右；精准的空腔尺寸控制减少了硅钢片插装后的调整工时，对称式的结构设计不需要区分安装方向，产线装配的时候不会出现方向装反的错误。同时整个结构没有多余的冗余设计，所有的结构特征都服务于实际装配与性能需求，既没有过度设计导致的材料成本浪费，也没有因为结构缺失导致的性能短板，完全适配小功率变压器的量产使用需求。在实际选型使用的时候，设计人员只需要根据所需的线圈功率调整绕线柱的高度，就可以适配不同叠厚的硅钢片，整体结构的通用性极强，能够覆盖3W到15W功率段的工频变压器使用需求。
