LED面板灯模块化拼接安装框架结构

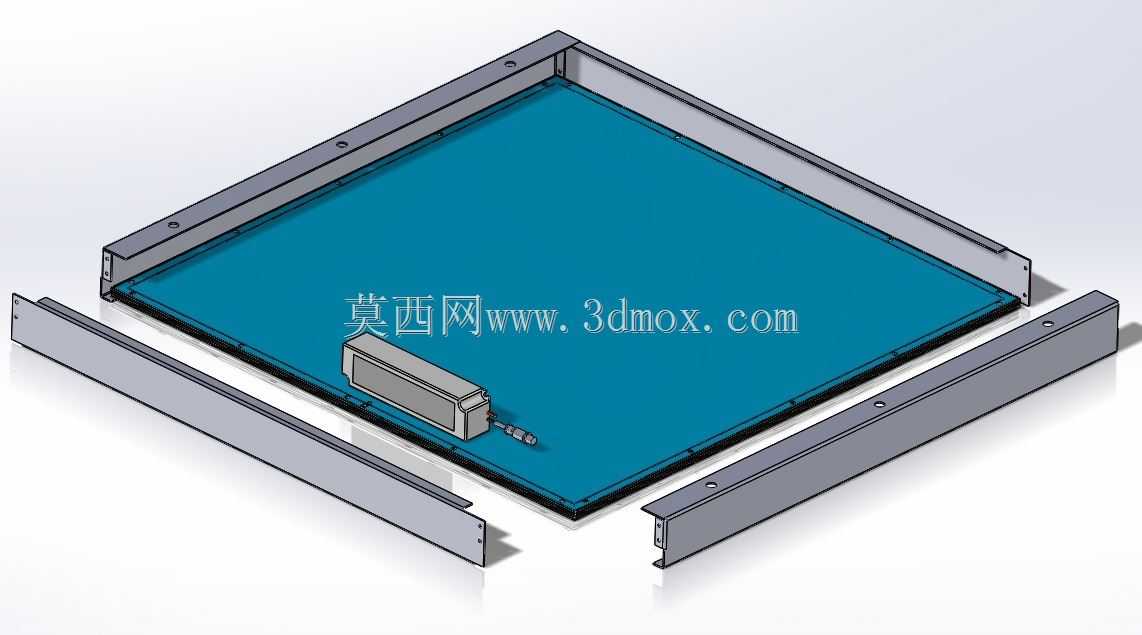

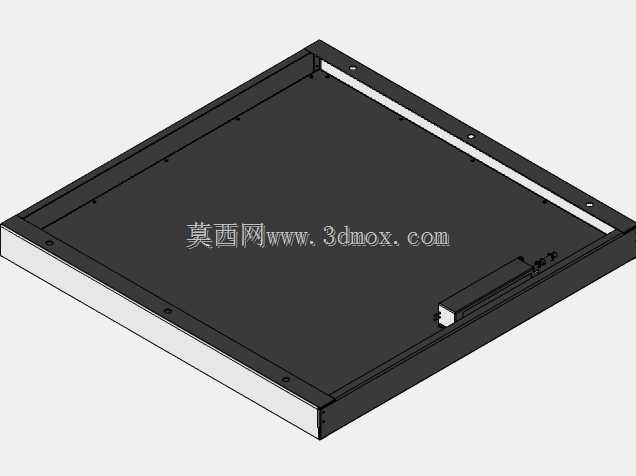

这款LED面板模块化框架，主要面向商用照明、洁净室照明、办公集成吊顶场景的面板灯安装需求，区别于传统一体式焊接灯框，采用拆分式边条拼接结构，在运输环节可将四根边框条叠放包装，大幅降低单套产品的包装体积，减少物流过程中框架受挤压变形的概率，现场安装时无需专用焊接工装，仅需通过边角定位件即可完成快速组配。从结构设计逻辑来看，框架主体采用薄钢板折弯成型，边框内侧预留了LED面板的嵌装台阶，台阶高度匹配常规厚度的导光板、扩散板与背板叠层尺寸，嵌装间隙控制在合理公差范围内，既可以避免面板装入后出现晃动异响，也不会因为间隙过小导致装配时刮伤面板边缘的扩散层。边框上预冲的安装孔位，兼顾了两种主流安装方式的需求：朝上的沉孔用于配合T型龙骨做嵌入式吊顶安装，侧边的螺纹孔则用于加装吊装钢丝，满足明装吊装的场景要求，无需现场二次钻孔，降低施工人员的作业难度。框架边角处做了微小的让位缺口设计，避免组配时相邻边条的折弯R角发生干涉，保证拼接后框架整体的平面度，不会出现边角翘起导致面板贴合不严漏光的问题。框架侧边预留的驱动电源安装位，采用卡扣式固定结构，可将LED驱动电源直接卡在边框外侧，无需额外在背板上打螺丝固定电源，既节省了背板的加工工序，也方便后期维护时直接拆下驱动更换，不需要拆开整个灯体面板。从安装边界尺寸来看，框架组配完成后的内净尺寸匹配常规标称尺寸的LED面板，外轮廓尺寸比对应规格的吊顶安装模数小2mm，适配常规矿棉板吊顶、铝扣板吊顶的安装预留间隙，边框翻边宽度为15mm，搭在龙骨上的接触面积足够，不会出现灯体下坠脱落的风险。框架表面采用静电喷塑处理，涂层均匀覆盖折弯处的锐边，既提升了框架的防锈能力，也避免安装时锐边划伤施工人员的手部。这种模块化的框架设计，还支持不同长度边条的互换组合，可快速适配不同长宽比的非标LED面板，不需要针对每一种尺寸的面板单独开整套冲压模具，大幅降低了多规格产品的开模成本，对于小批量定制化的面板灯生产场景十分友好。
