工业嵌入式安装塑料电控箱壳体结构

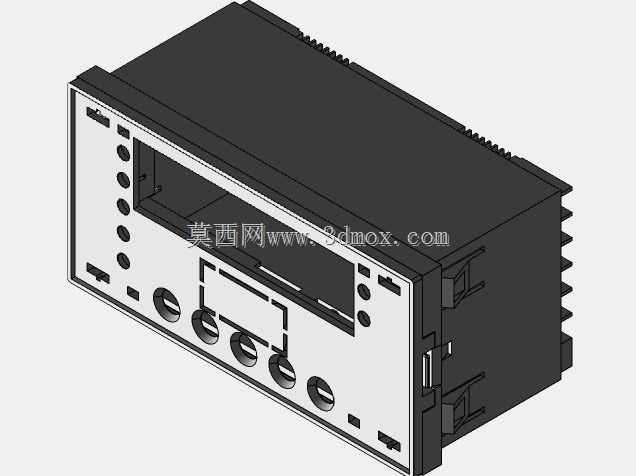

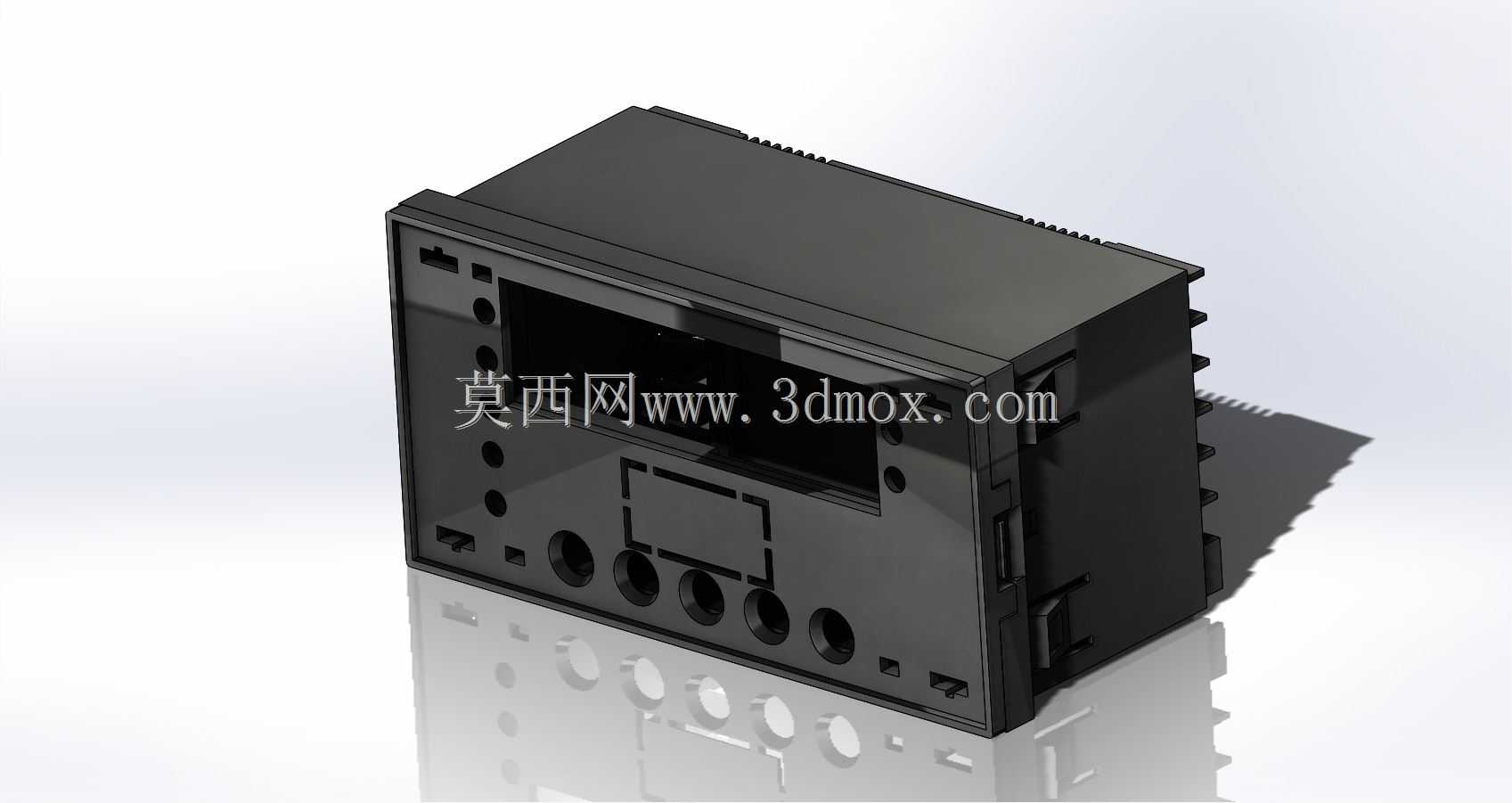

　　这款塑料电控箱壳体主要面向工业测控、低压配电终端的嵌入式安装场景，常见于成套控制柜面板、生产线设备操作侧、小型机组本地控制单元的安装位，用来容纳测控模块、接线端子、小型继电器、显示操作组件等电气部件，为内部元器件提供绝缘防护、安装支撑与规整的外观界面。从结构设计来看，壳体采用前后分体扣合的拼接思路，前框预留了嵌入式安装的卡接边，安装时可直接卡入预制好的面板开孔，无需额外外露固定件，适配常规的面板嵌装公差，前框边缘做了微小的倒角过渡，既避免安装时割伤操作人员手部，也能和安装面板贴合更紧密，减少缝隙积灰。正面区域预留了多组不同规格的开孔位，上方大尺寸矩形开孔适配数码显示屏或者小型人机界面的安装，下方排布的圆形开孔对应操作按钮、指示灯、

　　接线端口的安装需求，开孔周边都做了加厚的凸台结构，用来提升安装位的结构强度，避免反复插拔接线、按动按钮时造成壳体开裂。壳体侧面设计了多组间隔排布的散热栅格，栅格开口方向朝下倾斜，既可以保证内部电气元件工作时的热量自然散出，又能避免上方滴落的液体、粉尘直接进入壳体内部，满足常规工业场景的IP防护基础要求。壳体内部预留了多组统一规格的安装柱，柱端带自攻螺丝孔位，可直接固定PCB板、导轨条、接线端子排等内部组件，安装柱的位置排布兼顾了不同规格功能板的安装兼容性，无需额外做结构修改就能适配多款同尺寸的测控电路方案。壳体后部的腔体做了深度方向的尺寸优化，在保证足够接线空间的前提下尽可能压缩整体进深，减少对柜内后部空间的占用，

　　适配厚度有限的控制柜安装场景，腔体边缘做了止口结构，前后壳扣合时可以实现定位卡紧，配合螺丝固定后能避免拼接处出现错位缝隙。从安装边界来看，这款壳体的外轮廓尺寸适配常规的工业面板开孔标准，前框的外沿尺寸比安装开孔大出足够的压边宽度，安装后可以完全遮盖开孔边缘的加工毛刺与尺寸误差，后部腔体的外形尺寸小于安装开孔尺寸，能顺利推入开孔完成装配，侧面预留的卡扣位可以在推入后自动卡紧面板，临时固定壳体位置，方便后续从正面完成螺丝紧固或者内部接线作业。壳体整体采用阻燃绝缘的工程塑料材质，相比金属壳体无需额外做表面绝缘处理，避免内部元器件意外接触壳体造成短路风险，同时塑料材质的自重更轻，长时间嵌装在薄面板上也不会出现面板变形下坠的问题。

　　在实际选型使用时，需要注意核对正面开孔的位置尺寸和待安装的显示、操作元件匹配度，若有特殊元件安装需求，也可基于现有壳体结构修改对应开孔位置，基础的安装柱、扣合结构、卡装边都可以直接沿用，能大幅缩短非标电控壳体的开发周期。壳体的拼接缝位置都做了错位挡边设计，即使在有少量溅水、粉尘的车间环境下使用，也能阻挡大部分杂物进入壳体内部，保护内部电气元件稳定运行，后部腔体的边角都做了圆弧过渡，避免穿线时划伤线缆绝缘层，接线区域预留的扎带固定位可以规整内部走线，避免线缆杂乱堆积影响散热或者干扰元件工作。
