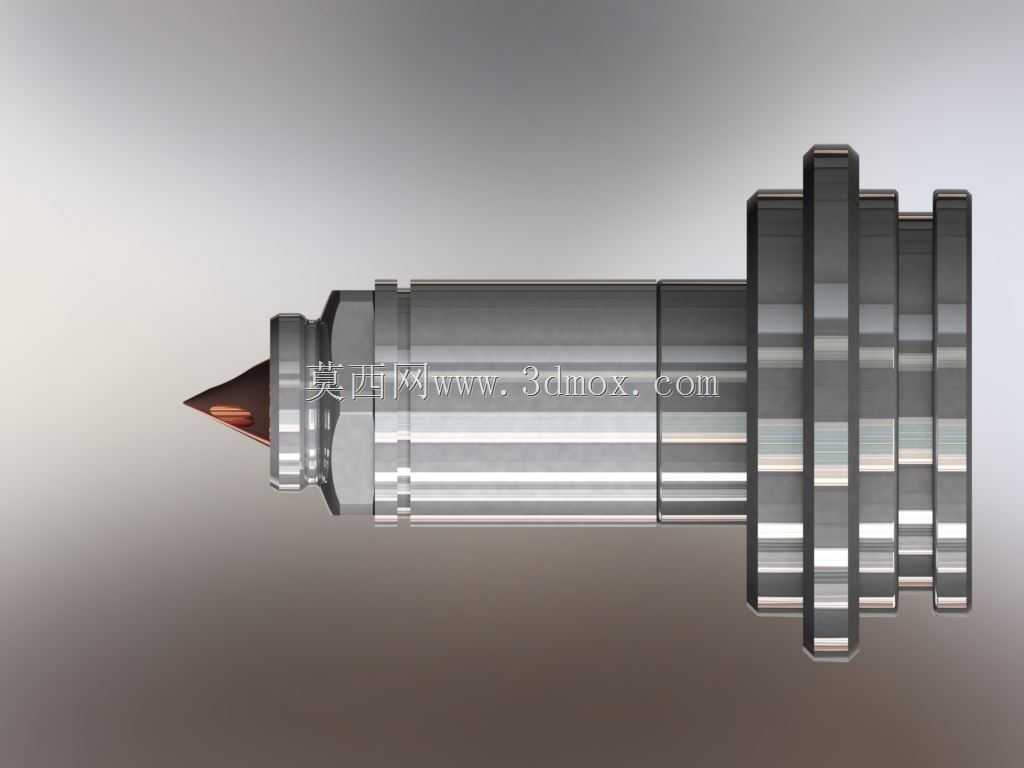

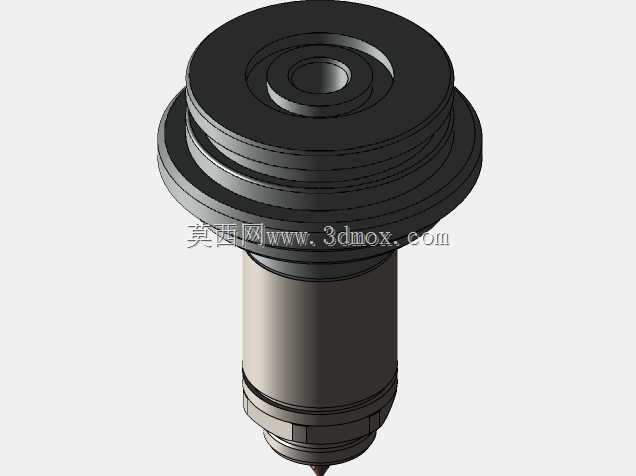

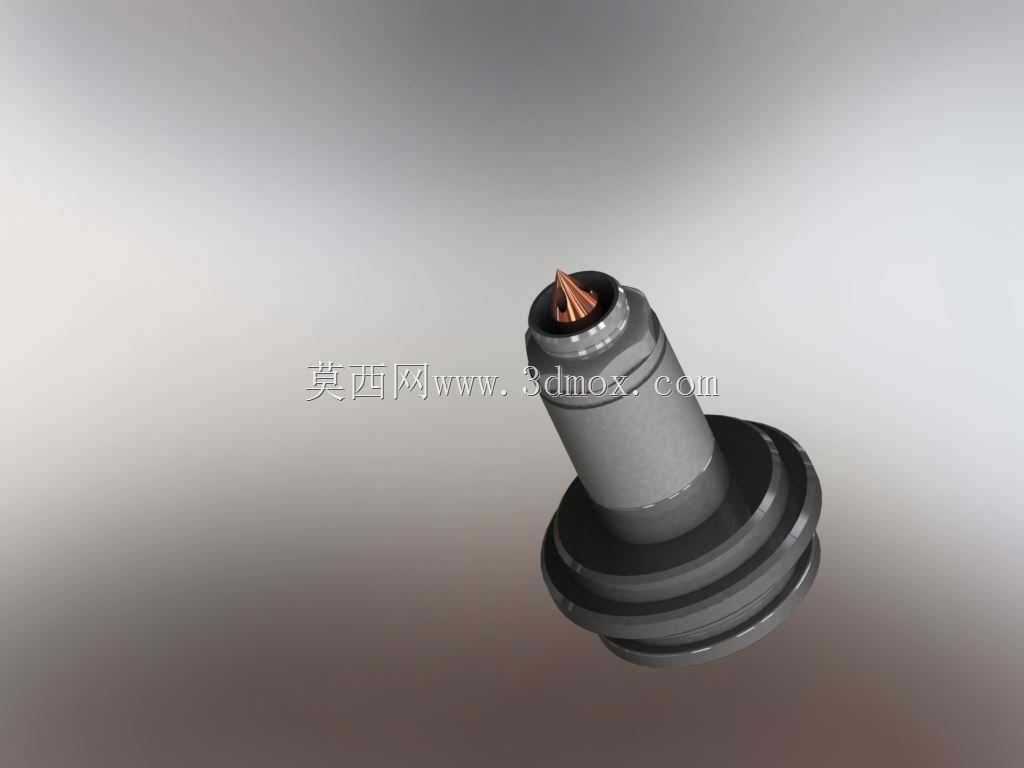

无加热器针型热流道喷嘴结构设计

这款无加热器的针型热流道喷嘴，主要适配小型精密注塑件的热流道系统应用场景，常见于消费电子小型结构件、精密接插件、薄壁包装件的注塑生产工位，区别于带内置加热圈的常规热流道喷嘴，该结构依靠模具本体的热传导维持流道内熔料的熔融状态，省去了独立加热元件与温控接线的布置空间，更适合模架布局紧凑、浇口位置空间受限的多腔模具方案。从功能特性来看，针型出胶口的设计能够在注塑保压结束后快速切断熔料，避免浇口出现拉丝、流涎问题，保证成型件浇口位置的外观质量，减少后续浇口修剪的人工工序。设计过程中优先考虑了安装边界的适配性，喷嘴主体采用阶梯轴式的外形结构，不同直径的轴段分别对应模具上的安装定位孔、密封配合段以及前端浇口配合段，安装时无需额外设计复杂的固定压块，直接通过轴肩定位即可完成装配，同轴度公差可控制在0.02mm以内，避免出现溢料问题。外形尺寸方面，喷嘴总长适配150-200mm厚度的定模安装空间，最大外径段的尺寸匹配常规热流道板的标准安装孔位，前端针部的出胶口径可根据注塑件的重量调整，常规配置下适配单腔注胶量5-30g的成型需求。结构设计上取消了独立加热元件的安装槽，主体采用一体式合金钢结构，表面做氮化处理提升耐磨与耐高温性能，流道内壁做镜面抛光处理，粗糙度达到Ra0.8以下，减少熔料在流道内的流动阻力，避免熔料滞留出现碳化分解问题。实际选型应用时，需要匹配模具的整体温控系统，保证模具定模侧的温度传导能够覆盖喷嘴整体，避免喷嘴前端温度过低导致熔料冷凝堵口，同时后端与热流道板的配合面采用高温密封垫贴合，防止高温熔料从装配间隙溢出。该喷嘴的结构省去了加热元件的成本与维护需求，在批量稳定生产的小型精密件注塑场景中，能够有效降低模具的整体制造成本，减少温控回路的故障点，提升长期生产的稳定性。
