带滚轮摆杆式微动限位开关结构设计

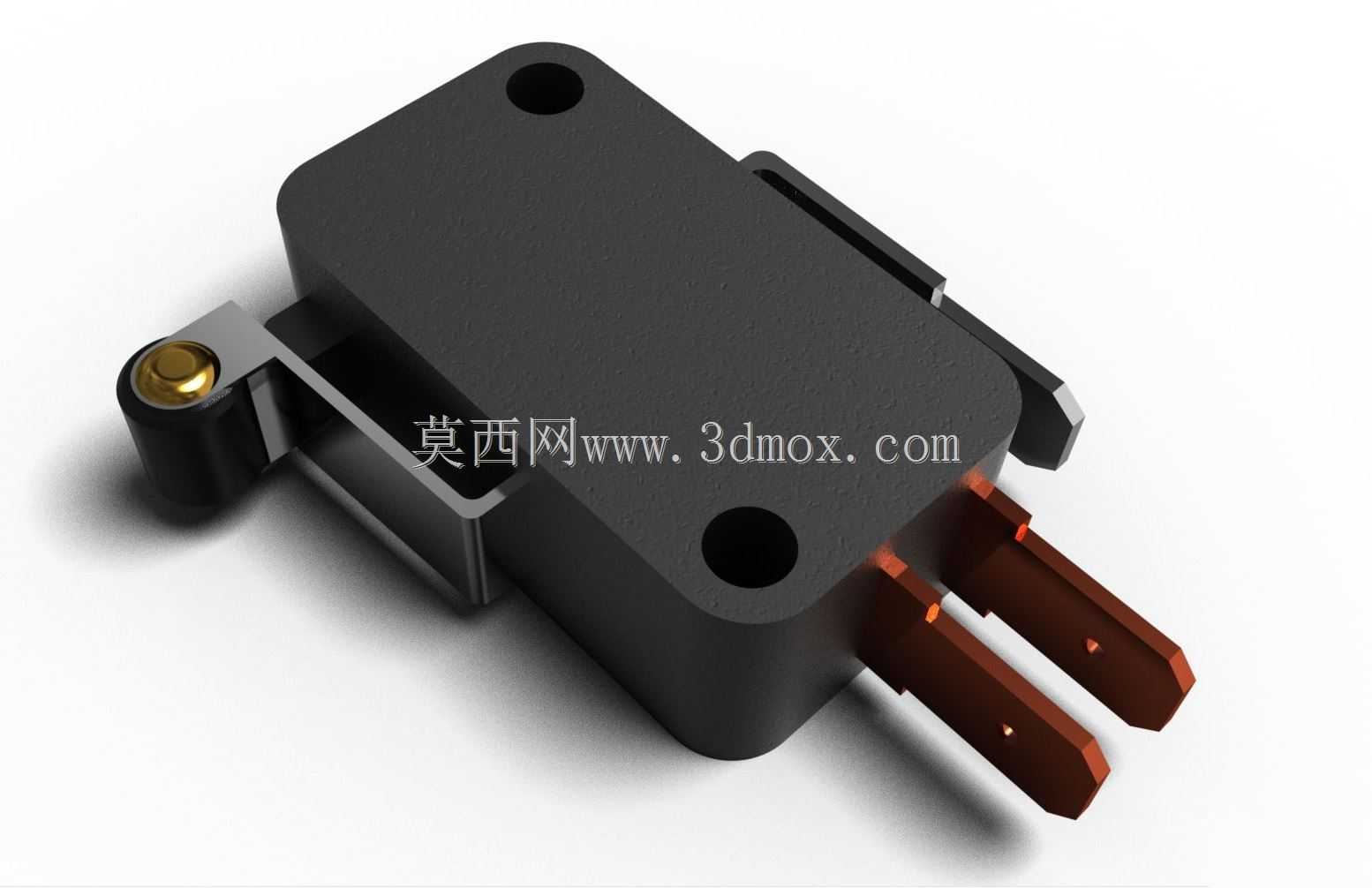

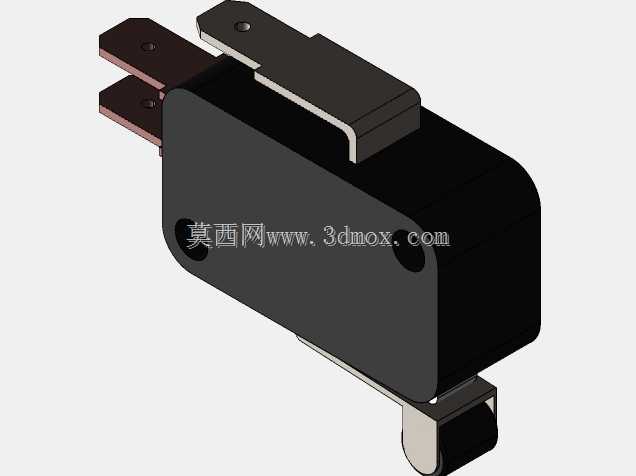

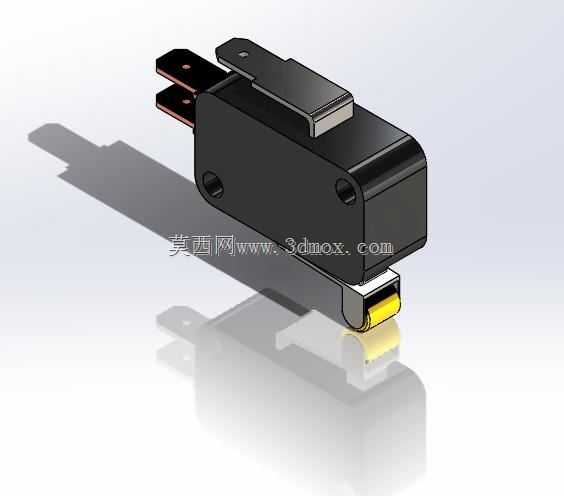

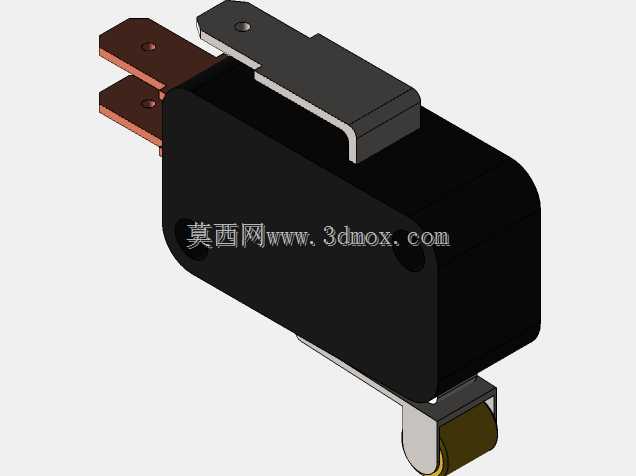

这款带滚轮摆杆的微动限位开关，是自动化产线、小型机电设备里极为常用的位置检测元件，日常在轻工包装设备、小型输送线、家电内控机构、工装夹具的行程限位场景中随处可见，核心作用是通过机械接触触发内部触点通断，实现设备运动部件的位置边界限定、到位信号反馈、行程超限保护功能，避免机构超程运行引发碰撞、卡滞甚至设备损坏。从结构设计逻辑来看，这款开关采用了经典的长方壳体布局，外壳选用耐冲击的绝缘工程塑料材质，既可以满足电气绝缘的安全要求，也能适配车间、设备内部多粉尘、轻度油污的常规使用环境，壳体两侧预留的安装孔位，可直接通过M3规格螺丝完成固定安装，安装孔中心距符合行业通用的微动开关安装尺寸标准，无需额外定制安装支架就能直接替换同规格的常规产品，大幅降低设备维护、选型替换的适配成本。触发端采用带金属滚轮的摆杆结构，相比直压式的微动开关，滚轮结构可以将滑动摩擦转化为滚动摩擦，大幅降低运动部件与开关触发端的接触磨损，延长开关的实际使用寿命，摆杆的触发角度经过反复校核，既保证触发行程的灵敏度，也预留了足够的超程余量，避免运动部件过冲直接压损开关内部的弹片结构。尾部采用双插片式接线端子，端子为镀锡铜材质，导电性能稳定，插拔式的接线方式不需要焊接，现场布线、接线作业效率更高，适合批量设备的装配作业。内部触点采用速动弹片结构，触发时触点通断的动作速度与摆杆按压速度无关，能有效避免触点缓慢通断产生的拉弧现象，提升触点的电气寿命，额定负载下可以满足常规低压控制回路的通断需求。建模过程中严格还原了产品的实际装配间隙，摆杆的转动副、内部弹片的活动空间都按照实际产品的公差要求做了预留，壳体的分型线、端子的压接结构、滚轮的销轴固定结构都做了1:1的细节还原，既可以用于设备装配时的干涉检查，也能作为非标定制同类型开关的结构参考，帮助结构工程师快速完成选型验证、布局排布工作，减少实物试装的迭代次数。在实际设备布局时，需要注意安装面的平面度，避免壳体安装后出现形变影响内部弹片的动作行程，同时触发端的滚轮接触方向要与运动部件的行进方向保持切向接触，避免侧向受力导致摆杆变形、滚轮卡滞，影响触发精度。
