拼装式吉普造型木质立体拼图结构

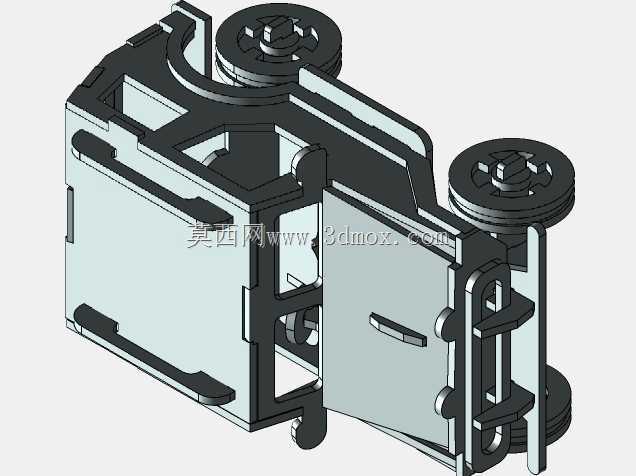

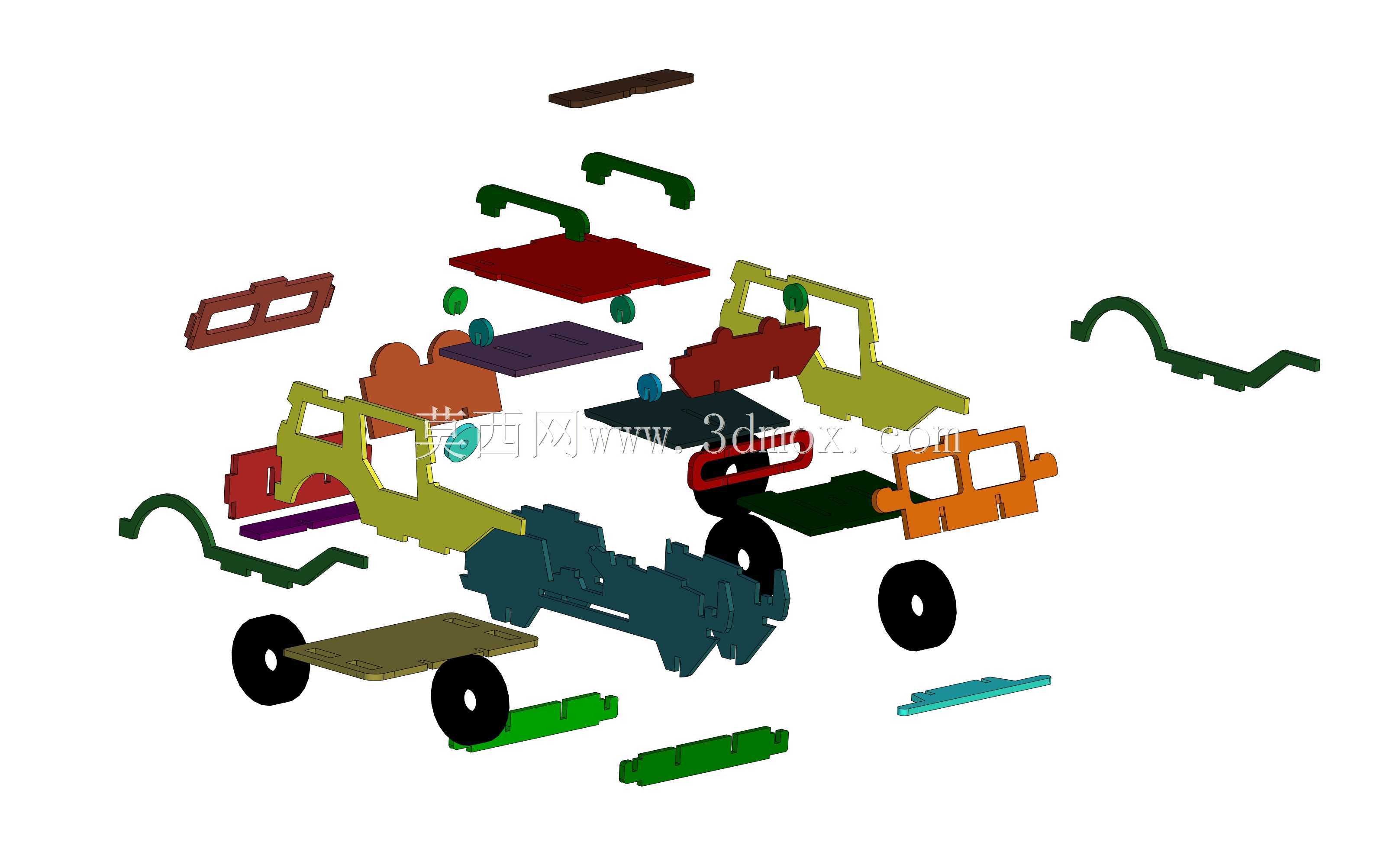

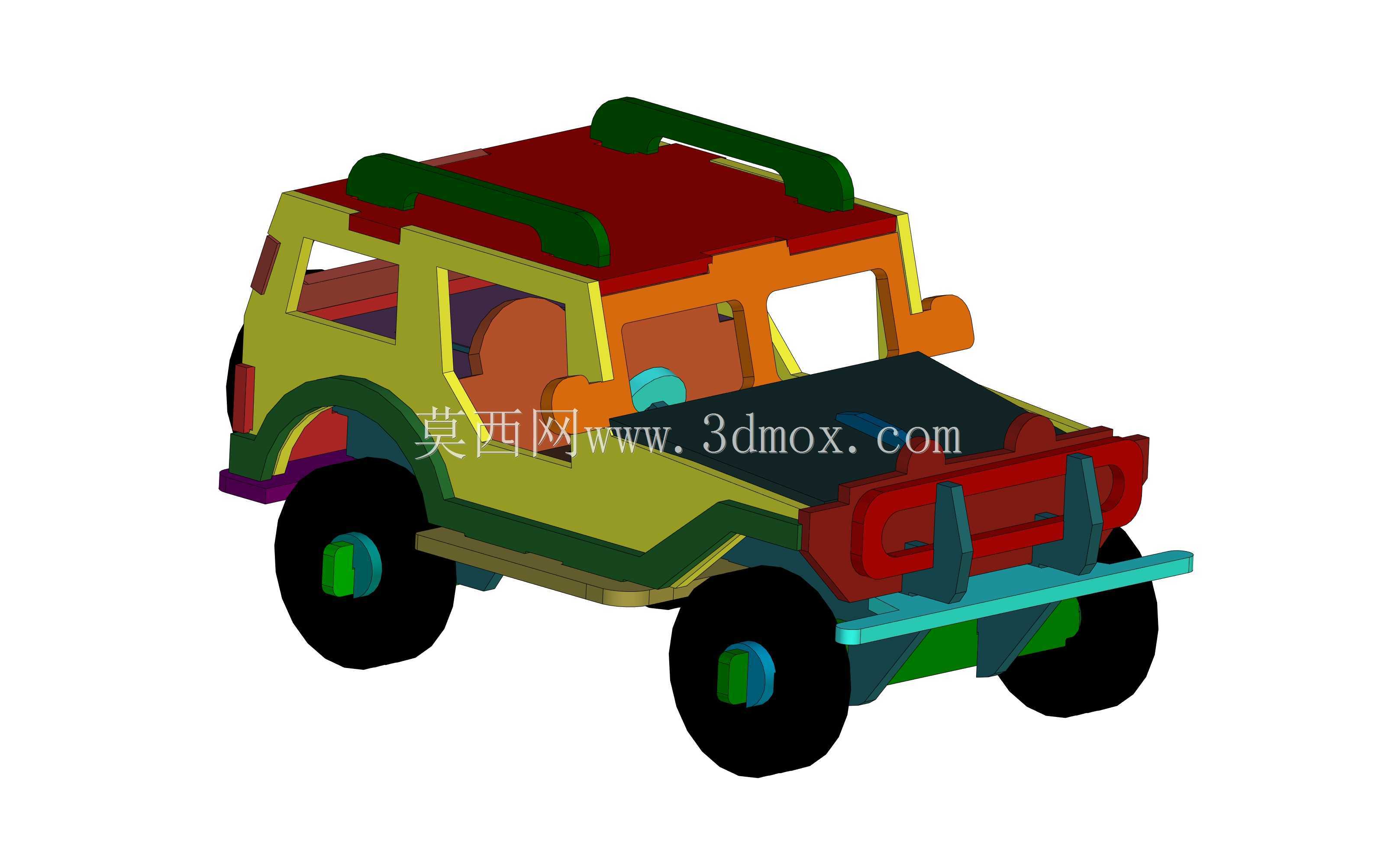

这款拼插结构的设计核心围绕免胶拼装的使用逻辑展开，所有零件均采用等厚板材切割成型，不同零件通过预设的卡槽、凸台实现互锁配合，无需额外粘接或紧固件即可完成整车组装，既适配批量激光切割、冲压裁切的加工工艺，也能让使用者在拼装过程中清晰理解整车的结构分层逻辑。从实际应用场景来看，这类结构既可以作为青少年手工益智教具，帮助使用者理解机械装配的基础逻辑、空间结构配合关系，也可以作为桌面创意摆件，完成组装后可直接放置于展架、桌面作为装饰，部分同类型结构也会作为文创周边、科普活动的配套物料使用。设计过程中优先考虑了零件的嵌套排布合理性，所有板材零件在排版时可最大化利用原材料幅面，减少加工过程中的边角料浪费，同时每个插接位置的公差经过反复调校，既不会因为配合过紧导致拼装时零件开裂，也不会因为间隙过大出现组装后松垮、结构失稳的问题。从结构分层来看，整个模型分为底盘行走层、车身覆盖层、细节装饰层三个部分，底盘部分集成了轮轴安装位、车身支撑卡槽，四个车轮通过独立的轴孔结构与底盘连接，可实现顺畅转动；车身部分的零件通过互锁结构拼接出吉普车型的经典轮廓，包括前脸格栅、侧围、车顶等标志性结构，每个零件的插接方向都经过优化，避免出现拼装时需要强行掰弯零件才能就位的问题；细节部分的小零件对应车辆的保险杠、后视镜、内饰隔板等结构，在不增加拼装难度的前提下还原车型辨识度。安装边界方面，所有零件的插接深度都做了限位设计，拼装到位后会自动卡止，不需要使用者额外判断装配深度，整车组装完成后整体结构稳定，正常拿取、移动不会出现散架问题，同时非破坏性拆卸后可重复拼装，不会因为单次组装就损坏零件配合结构。这类拼插结构的设计难点在于平衡还原度与拼装友好度，既不能为了简化结构丢失吉普车型的核心识别特征，也不能为了追求细节过度增加小零件数量提升拼装门槛，设计时将整车的零件数量控制在合理区间，每个零件的边缘都做了适配板材厚度的圆角处理，避免拼装过程中划伤手部，同时零件上的卡槽位置都做了对位标识设计，即使是没有拼装经验的使用者也能按照结构逻辑快速找到对应配合位置。
