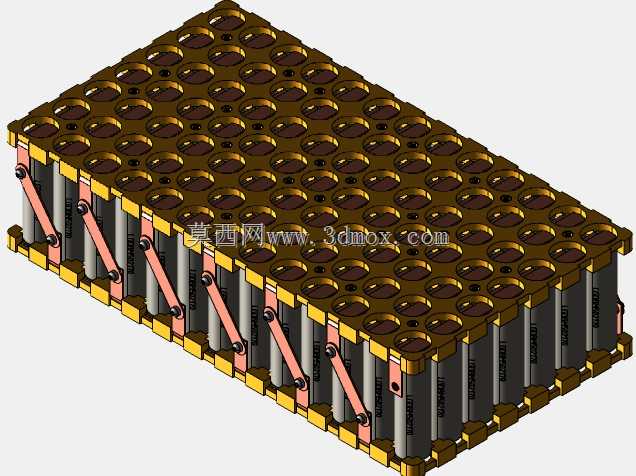

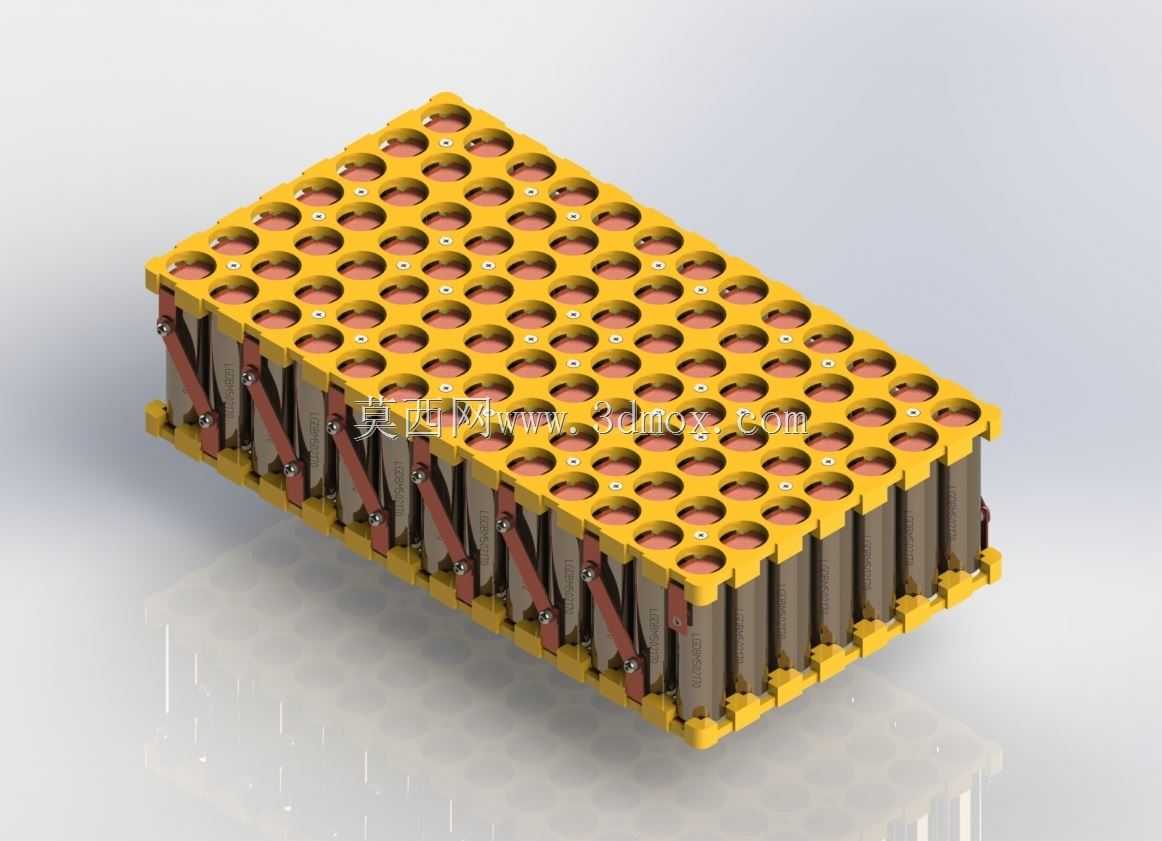

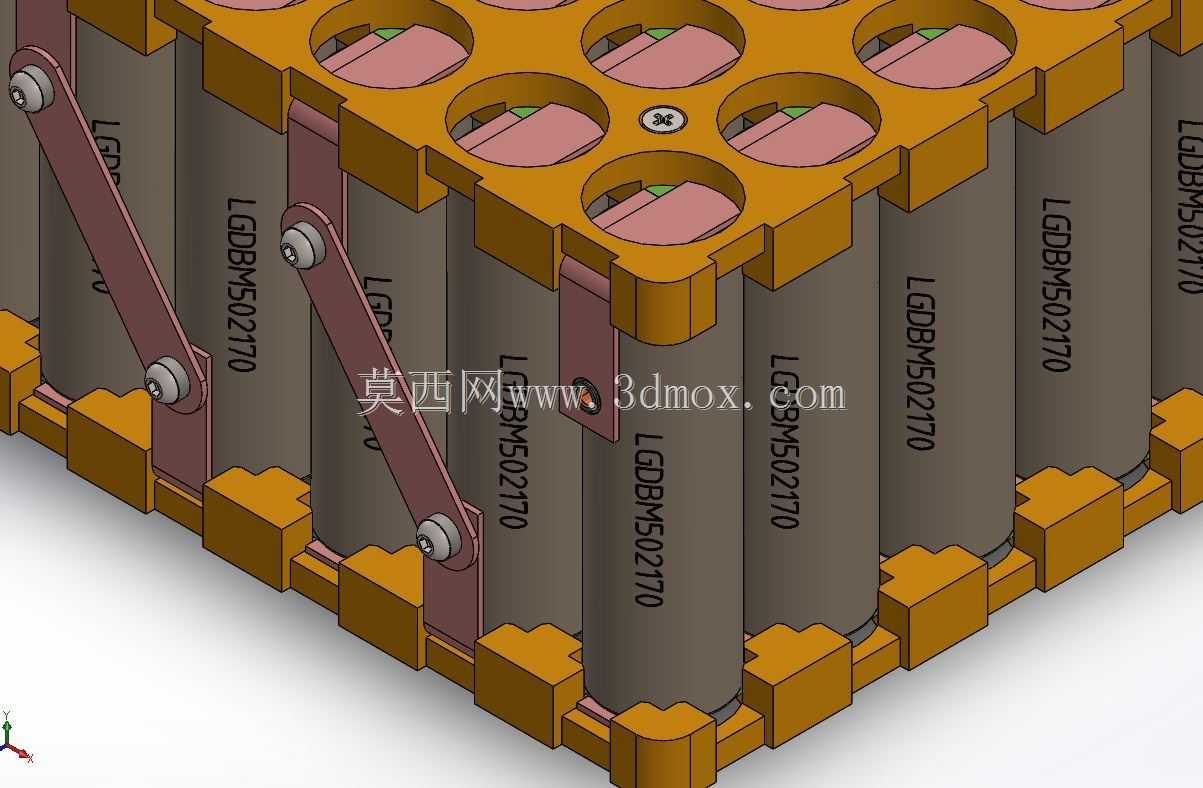

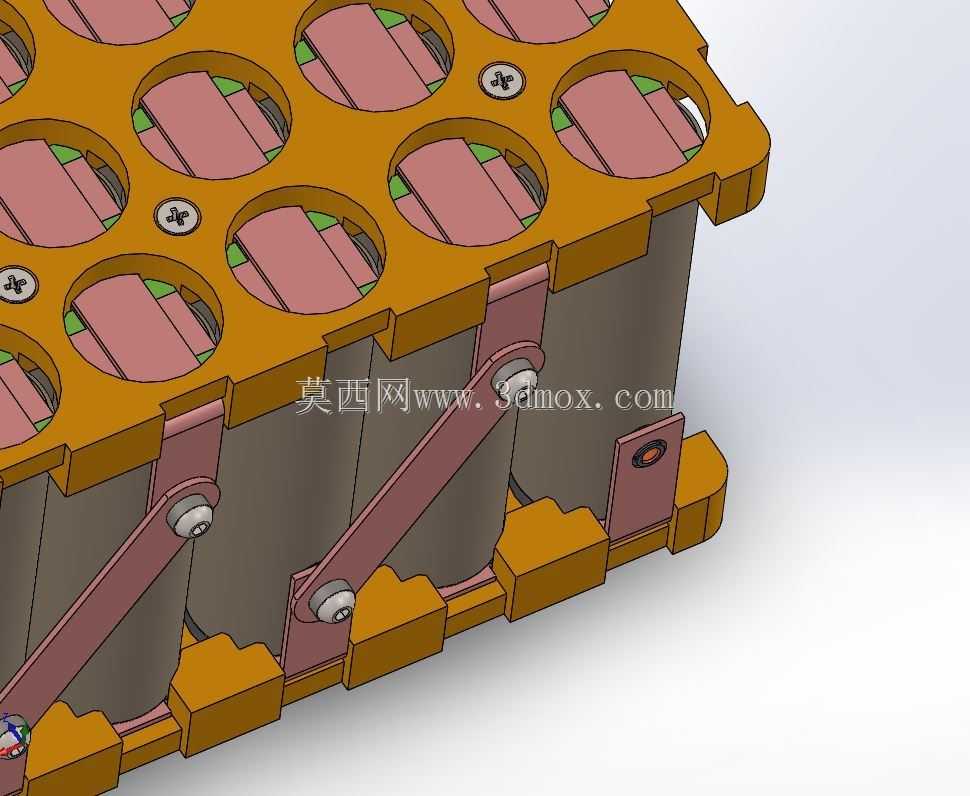

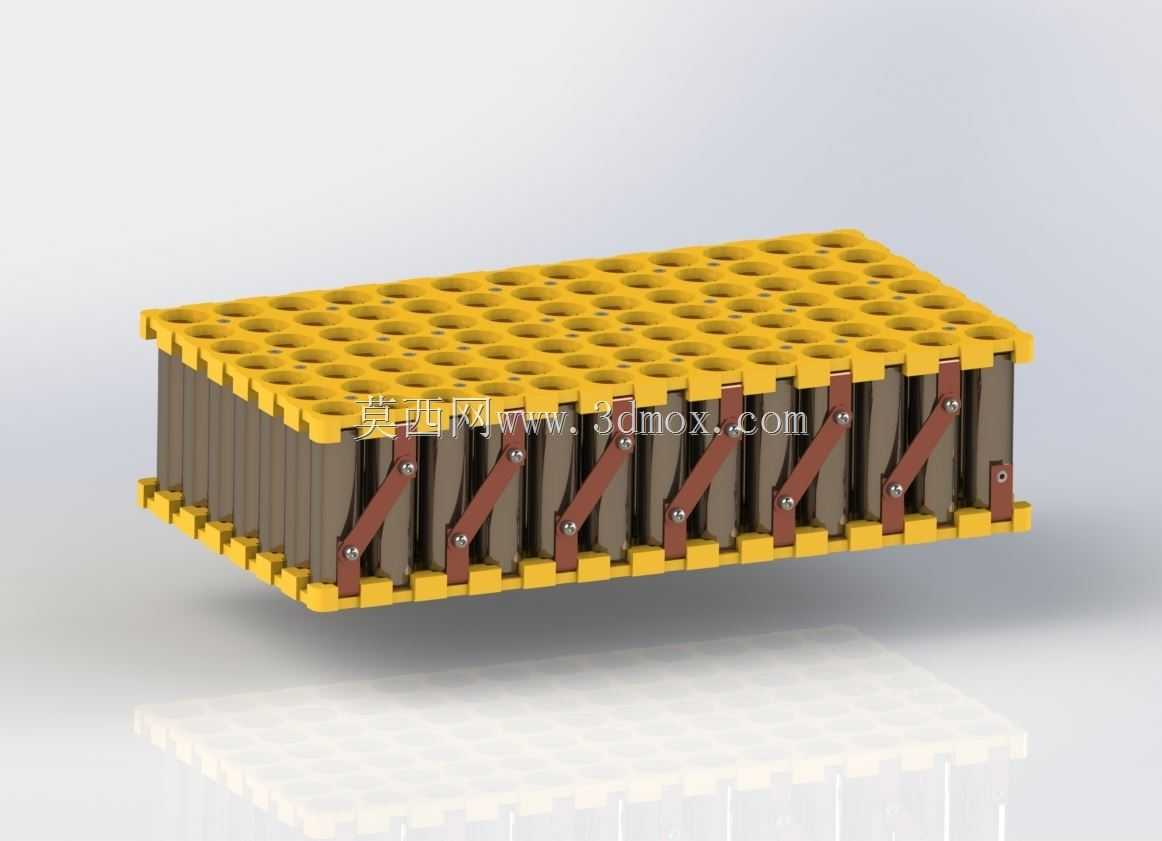

这是我个人用21700个5Ah或5000mAh LG电池制作的电池组的全新原版。该阵列为(7)个并联单元,在3.7V(标称)电压下等于35安培,并与(13)个其他并联单元串联,产生标称48伏电压。对于35A@48V,该组件可以创建为(7 x 13),对于65A@25.9V,该组件可以创建为(13 x 7),但所有水平母线都需要适当调整尺寸和重新定位。所有母线均由标准10毫米宽的铜料制成,其尺寸可为1.0毫米、1.5毫米或2.0毫米厚。1.0mm厚x 10mm宽的母线等于(12.73)18 AWG实心铜线。18 AWG实心铜线的电阻为6.4毫欧,因此6.4/12.73=0.50毫欧。这是至关重要的,因为P=I^2*R和P=(35安培)^2*0.0005欧姆=0.6158瓦在母线的每英尺中耗散。由于有(13)根上下母线和(2)根端部母线各约9英寸,母线总长度为15 x 9“=135“/12”=11.25 ft*0.6158瓦特=6.93瓦特(这是因为没有接触电阻-这通常是焊接的原因)。但是,如果仅消耗7安培,则在P=(7安培)^2*0.0005欧姆=0.0245瓦*11.25英尺=0.2756瓦时,母线中消耗的功率变得更易于管理!!请记住,有0.28瓦在7安培消耗损失,必须考虑在您的功率预算作为寄生功率损失。在7安培*48伏=336瓦时,离1毫米x 10毫米的母线0.28瓦,因此您将损失0.08%的功率,这不是什么问题-球母线使用零件号为SL-M3-2ZI的PEM铆接紧固件,用于公制M3螺钉,这些螺钉连接到65mm长的压铆螺母柱上,压铆螺母柱可以是圆形铝或圆形塑料。所有电池通过上部正极(+)PCB连接,这些PCB可监测电流,并限制每个电池的过电流和/或过温条件提供一个单独的电池充电器。所有负极(-)PCB还限制每个电池的过电流和/或过温条件,作为额外的保护措施,并确保电极平衡。电路设计留给了包装设计师的创意。LG 5Ah 21700电池的“最佳点”是1安培的电流消耗,电池的容量实际上是5100ah(能量耗散曲线见我的LG模型)。因此,由于有(7)个电池并联,如果每个电池消耗约1安培,一个非常好的使用模式是7 x 1安培=7安培@48伏。这不会导致任何过度的内部加热,也会延长电池的使用寿命。也建议以每小时1安培的速度充电,以便在大约5小时内为蓄电池充电。同样,快速充电会导致内部过热并缩短电池寿命。在1安培左右放电和充电也可以降低热失控的风险,降低火灾风险。这相当于7安培x 50伏=350瓦的功率传输。显然可以提取更多,但会导致其他风险。在10安培(每个输出1.43安培)x 50伏=500瓦的条件下,某些应用可能需要这些电压,不过,最好是1安培充电率更好。整体尺寸为330mm长x 180mm宽x 83mm高(13.0英寸长x 7.1英寸宽x 3.3英寸高),此外,该电池组可与其他两个电池组(共三个)堆叠,产生105安培的电流,侧面留有垂直母线的间隙。每个附加组件旋转180度以最小化垂直母线长度
