内螺纹升降式止回阀结构设计

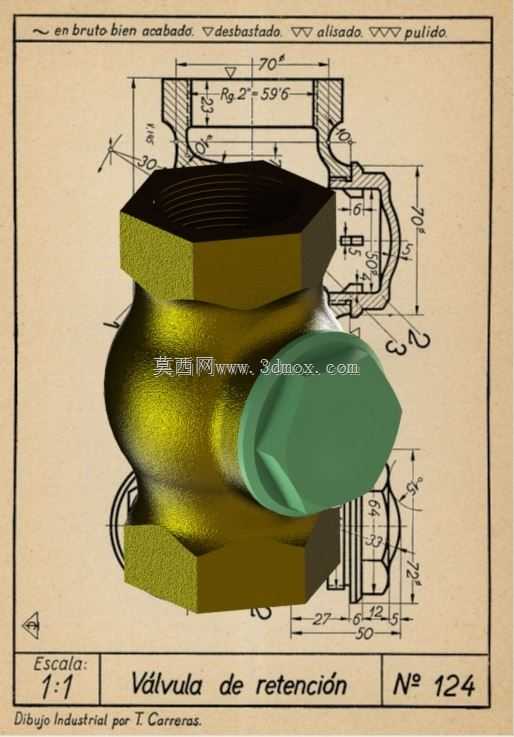

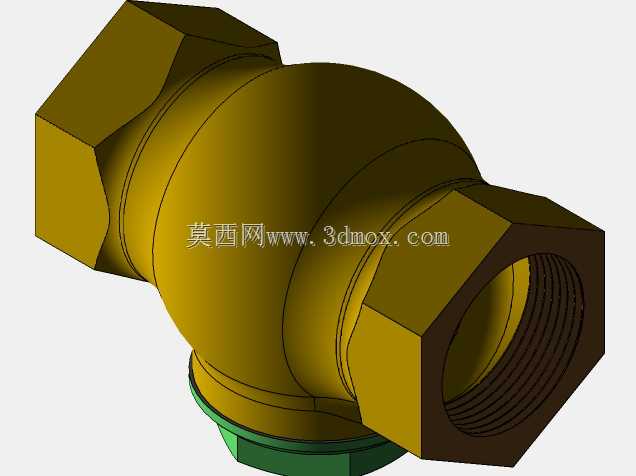

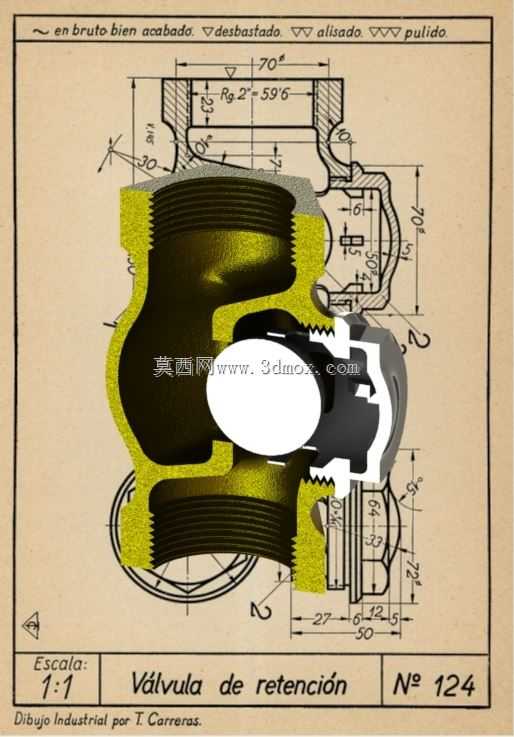

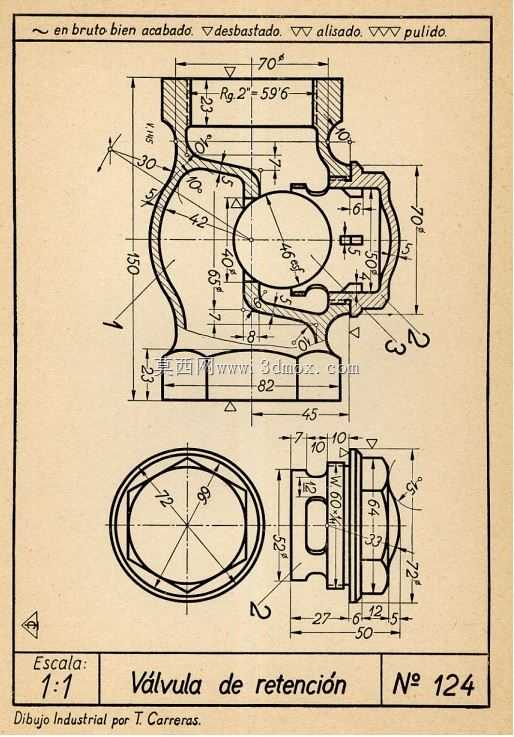

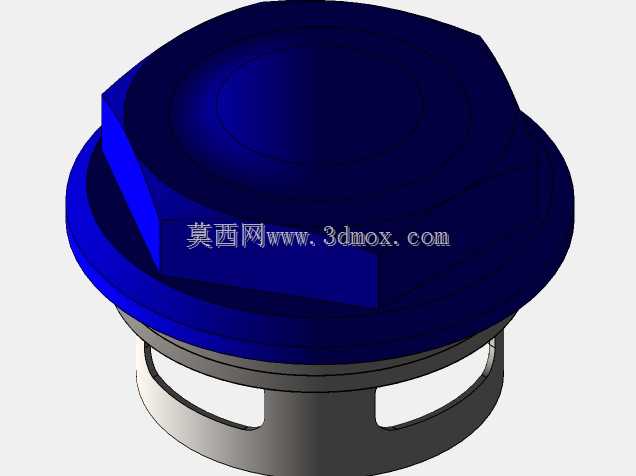

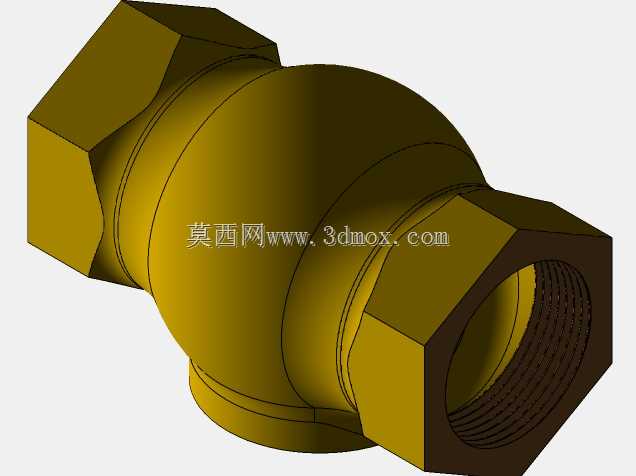

这款止回阀主要应用于低压民用给排水、小型工业循环水、压缩空气支路等对介质流向有严格管控的管路场景中，核心作用是依靠介质自身流动产生的压力差自动实现阀瓣的启闭，完全阻断介质反向回流，避免管路系统因介质倒流引发的泵叶轮反转、介质串流污染、管路水锤冲击、计量仪表损坏等常见故障，是流体输送管路中不可或缺的安全防护类配件。从功能特性来看，该款止回阀为直通式内螺纹连接结构，采用升降式密封结构设计，阀瓣沿阀体垂直中心线做升降运动，密封副匹配精度高，正向流动时介质压力顶开阀瓣形成通畅流道，介质正向流动阻力小，流道经过圆弧过渡优化，尽可能降低介质流经时的压损；当介质出现反向流动趋势时，阀瓣在自身重力与反向介质压力的共同作用下快速回落，压紧在阀体密封面上实现可靠截断，密封性能稳定，可有效杜绝反向渗漏问题。在设计思路上，整体结构围绕易加工、易装配、高可靠性的核心目标展开，阀体采用对称式直通结构，两端为标准管螺纹接口，无需额外焊接法兰即可直接与同规格的螺纹管路连接，安装操作便捷，适合小口径管路的快速布设；内部流道做了圆滑过渡处理，减少介质流动时的湍流与涡流，降低管路运行的噪音与振动；阀瓣导向结构与阀体一体加工成型，无需额外加装导向衬套，既减少了装配工序，也降低了长期运行过程中导向件磨损失效的风险；密封面采用锥面与平面结合的密封形式，对加工精度的容错率更高，即使存在微小的加工误差也能保证密封贴合度，同时也降低了后期维护的研磨修复难度。从安装边界与尺寸来看，该款止回阀为1:1等比例设计，整体结构紧凑，轴向安装长度适配常规小口径螺纹管路的安装间距，两端螺纹规格符合通用管螺纹标准，安装时无需对现有管路做额外改造，可直接替换同规格的现有止回阀产品；阀体外部轮廓为对称六角结构，方便使用普通管钳完成拧紧安装操作，无需定制专用安装工具；垂直安装与水平安装均可适配，垂直安装时需保证介质流向自下而上，确保阀瓣可依靠重力正常回落密封，水平安装时需保证阀瓣升降轴线处于垂直状态，避免阀瓣卡滞影响启闭动作；整体结构无外露活动部件，外部无突出的操作手柄或连接结构，可适配狭窄的管路安装空间，不会与周边管路、支架产生安装干涉，适合在设备内部密集排布的管路场景中使用。
