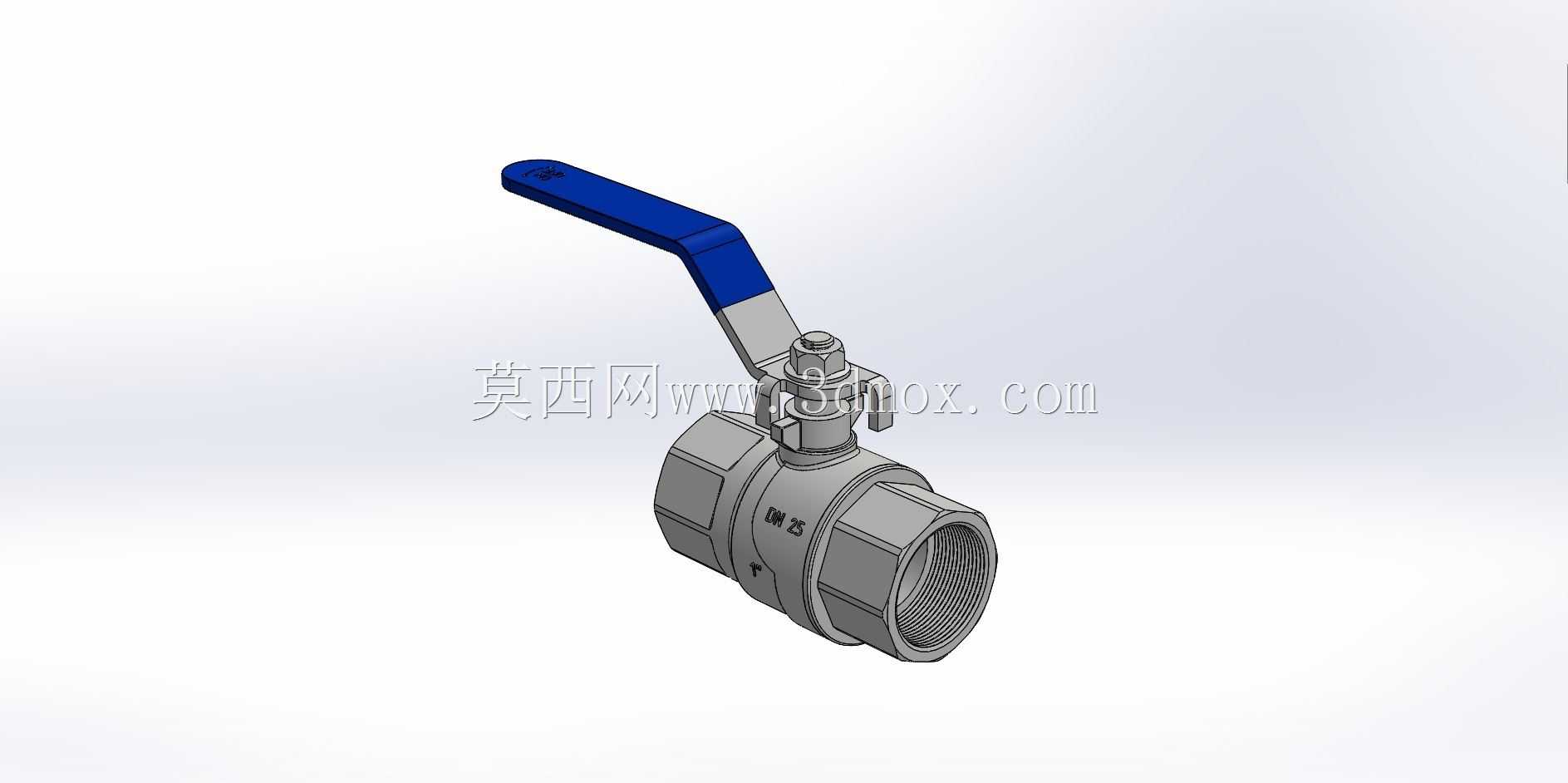

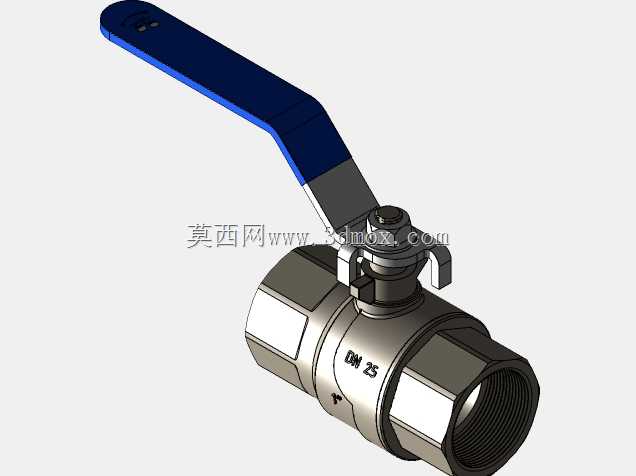

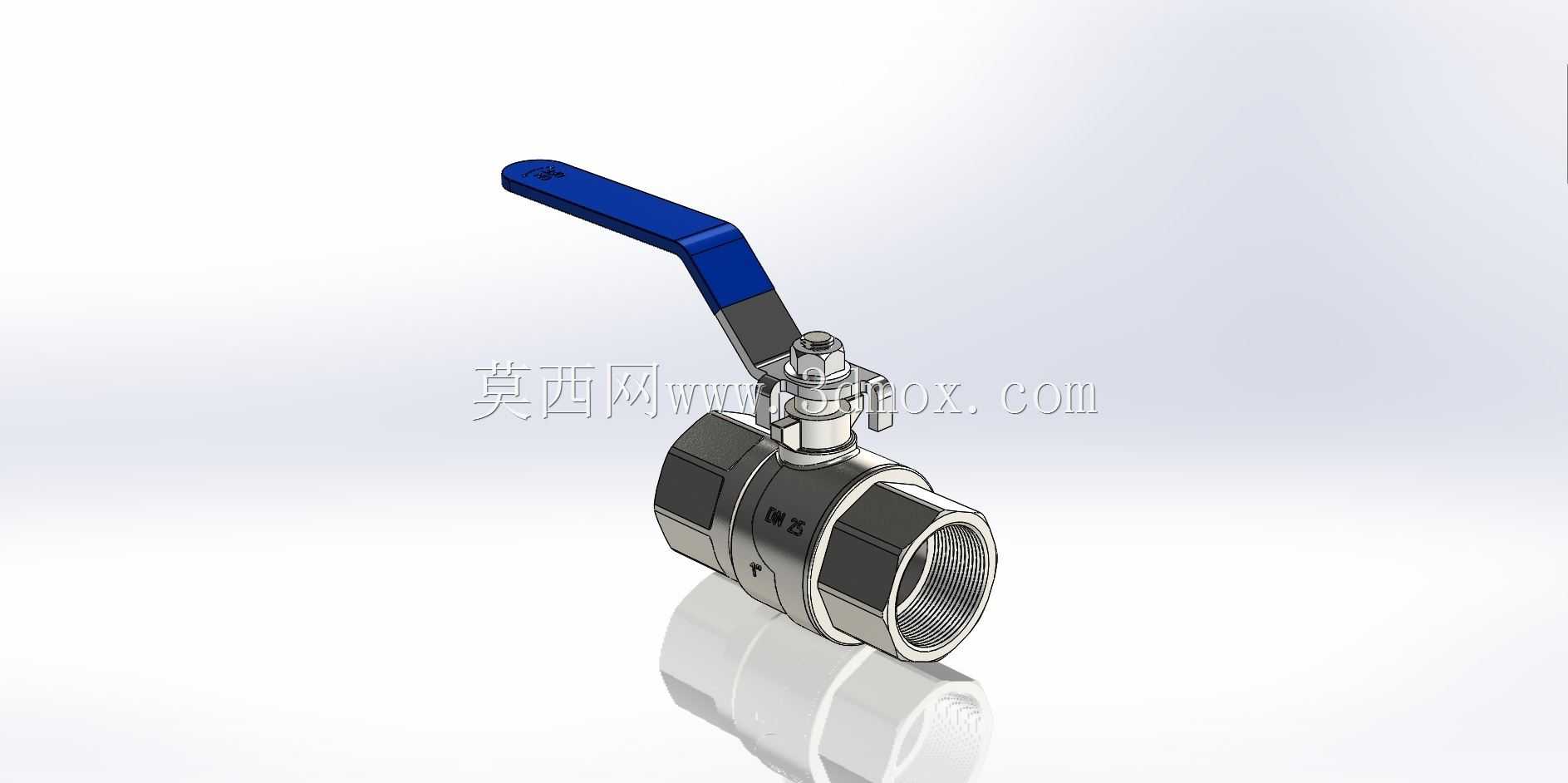

DN25内螺纹单体式手动球阀结构设计

这款DN25规格的单体式手动球阀，主要应用在民用给排水、小型工业循环水系统、低压气动输送管路、普通化工介质输送支路等场景中，作为管路通断控制的核心部件，承担着截断或导通管路内介质的作用，相比闸阀、截止阀，它的启闭行程更短，操作力矩更小，全开状态下流道几乎无阻碍，介质流经的压力损失极低，非常适合需要频繁启闭、快速切断介质的工况。从功能特性来看，这款球阀采用单体式阀体结构，相比两片式、三片式球阀，零件数量更少，装配工序更简单，阀体本身没有额外的中法兰连接结构，减少了潜在的外泄漏点，在低压常温工况下的密封可靠性更有优势。它的密封结构依托球体与阀座的紧密贴合实现，手柄转动90度即可完成全开到全关的切换，操作时没有多余的空行程，开关状态可以通过手柄朝向直观判断，手柄与管路平行时为全开状态，垂直时为全关状态，现场运维人员无需额外标识就能快速识别阀门状态。在设计思路上，这款球阀优先考虑了民用与普通工业场景的通用性，两端采用G1英寸内螺纹连接结构，不需要额外搭配法兰配件，直接和同规格的外螺纹管路、接头旋合就能完成安装，对安装空间的要求更低，适合布置在管路排布紧凑、操作空间有限的位置。阀体流道采用全通径设计，通径尺寸与DN25管路内径完全匹配，介质流经时不会产生节流效应，既可以输送清水、压缩空气等洁净介质，也可以通过带有微小固体颗粒的流体，不会出现颗粒卡滞在阀座位置导致密封失效的问题。外形尺寸方面，这款球阀的阀体主体为六角外形，方便安装时使用管钳夹持固定，不会因为夹持力过大导致阀体变形，手柄长度经过优化，既保证操作时拥有足够的力矩，不需要借助额外的加力杆就能完成带压状态下的启闭，又不会因为手柄过长占用过多周边空间，安装时相邻管路的阀门、接头不会和手柄产生干涉。安装边界上，它的两端螺纹轴线保持严格同轴，安装时不需要额外调整管路角度，只要保证两端管路对中，旋合螺纹时保持阀体受力均匀，就能避免额外的安装应力作用在阀体上，长期使用不会因为应力集中出现阀体开裂的问题。手柄的转动范围内没有突出的结构，90度转动全程不会和周边的管路、支架产生碰撞，不管是水平管路安装还是垂直管路安装，都能保证操作顺畅。
