SMT产线PCB上料装载及料斗配套设备

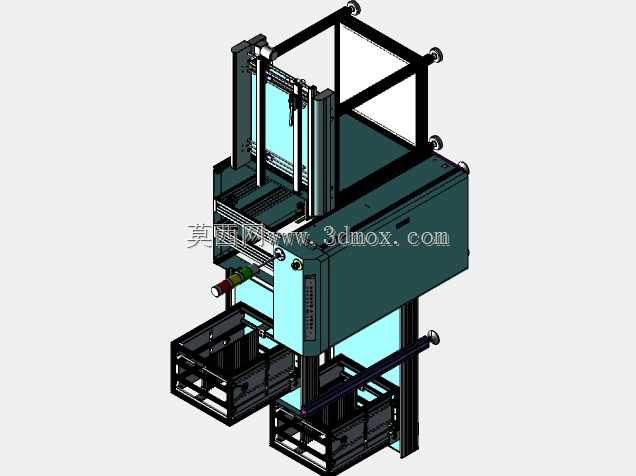

这套设备主要面向表面贴装技术生产场景，是SMT产线前端衔接PCB来料与印刷、贴片工序的核心配套装置，主要解决PCB板批量上料、暂存与有序输送的作业需求，适配电子制造车间整线自动化流转的生产节奏，可替代人工完成PCB板的逐片送料作业，减少人工接触板件带来的静电损伤、板面污损风险，同时提升上料节拍的稳定性，避免人工送料节奏波动导致的后段设备待料停机问题。设备整体采用立式框架结构布局，主体承载框架采用工业铝型材搭配钣金护板搭建，既保证整体结构的刚性，又能控制设备自重，同时护板可隔绝车间浮尘落入设备内部传动区域，降低日常维护频次。设备上部设置多层料仓暂存区域，可容纳多叠待加工PCB板，料仓侧边设置可调式限位结构，可根据不同幅面的PCB尺寸快速调整限位宽度，适配不同规格的单面板、双面板以及薄型柔性基板的上料需求，调整过程无需额外专用工具，可快速完成产线换型适配。中部为核心的板件分离与输送机构，采用真空吸附搭配滚轮输送的组合结构，可逐片从料垛最下层分离出单张PCB板，平稳输送至后段设备的接驳轨道，分离机构设置有板厚检测与双张检测组件，一旦检测到双张板件同时送出，会立即触发回退动作重新分离，避免双张板进入后段设备造成卡板、器件撞损问题。下部设置双工位抽拉式料斗结构，料斗采用滑轨抽拉设计，可在设备不停机的状态下抽出补料，补料完成后推回即可自动衔接上料流程，大幅减少补料造成的产线停摆时间，料斗内部设置有防静电承托垫，避免板件放置过程中出现板面划伤。设备的安装边界充分考虑SMT产线的常规布局要求，整体宽度适配标准产线线体宽度，底部设置可调式支撑脚杯与万向脚轮，既可以在安装时调整设备水平度，保证输送轨道与后段设备的接驳精度，也方便产线调整布局时快速移位。设备的走线与气动管路全部内置在框架型材内部，外部无裸露管线，既避免车间作业过程中管线被剐蹭损坏，也让设备整体外观整洁规整，适配现代化电子制造车间的现场管理要求。
