三指凸轮机械手结构设计方案

这款三指凸轮机械手主要面向3C电子、小五金件、精密塑胶件的自动化产线移栽、上下料作业场景，可适配分拣工位、组装工位、检测工位的工件取放需求，能够在狭小的设备安装空间内完成垂直升降、水平横移、夹爪开合的复合动作，替代人工完成重复性的取放料操作，提升产线运行的稳定性与作业效率，降低人工操作带来的工件磕碰、定位偏差问题。

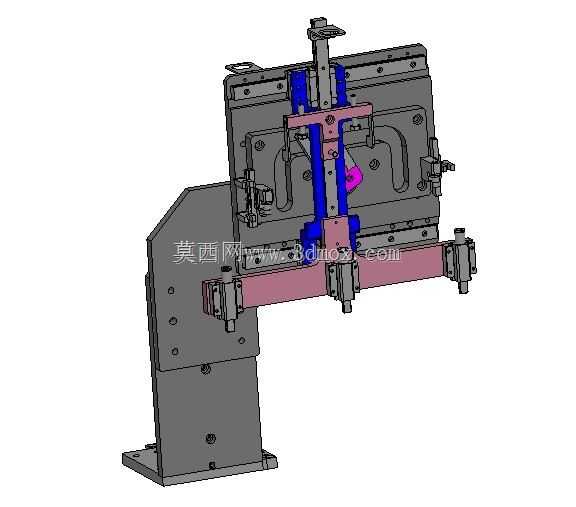

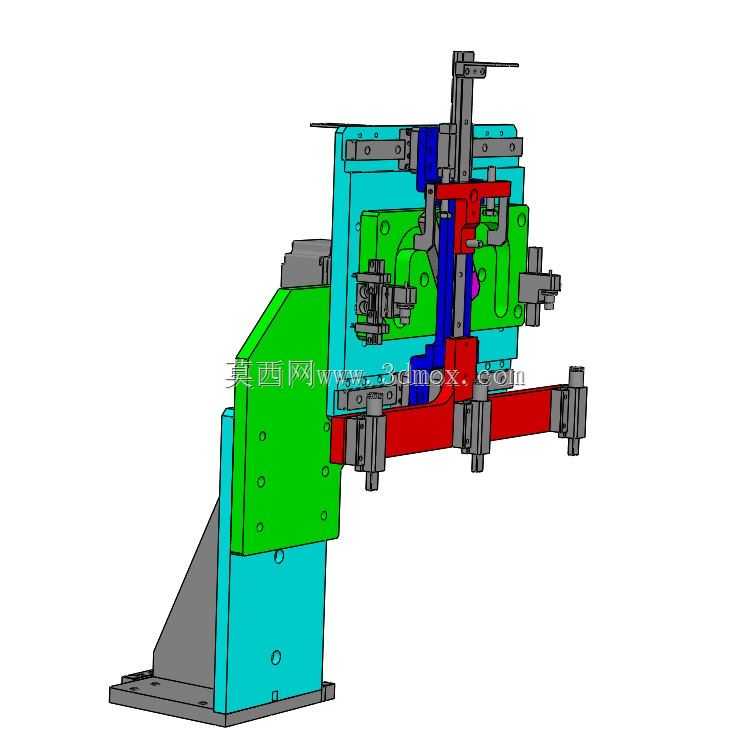

设备整体采用立式侧装的结构布局，底部设置带安装孔的L型支撑基座，可直接固定在设备台面或者型材机架上，安装基准面经过平面度校准，能够保证整机安装后的垂直度与运行精度，避免长期运行出现的机构偏移问题。主体承载背板采用加厚钣金加工而成，表面做硬质氧化处理，兼顾结构强度与耐磨性能，背板上集成了水平方向的线性导轨副，为横移滑台提供平稳的运动导向，导轨两端设置硬限位挡块，防止滑台超程运行造成机构碰撞损坏。

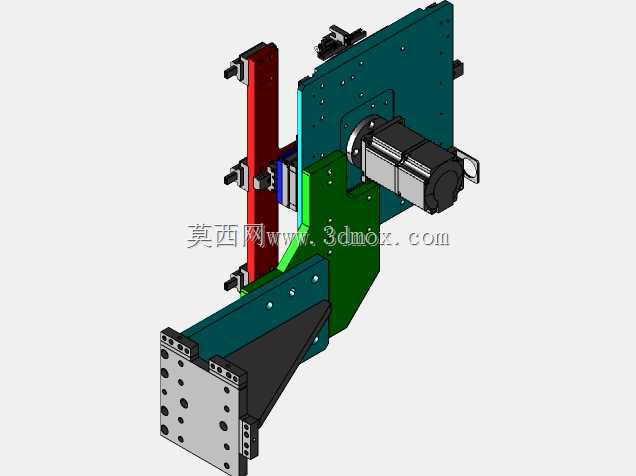

核心传动采用凸轮结构实现动作的时序配合，通过凸轮轮廓曲线的精准设计，将单动力输入转化为夹爪升降、横移、三指开合三个动作的有序联动，无需多个动力源配合即可完成完整的取放料循环，大幅简化了设备的电控逻辑，降低了整机的制造成本与故障概率。三指夹爪模块采用等距分布的指状结构，夹指接触面可根据工件外形更换适配的夹头，既可以夹持规则的圆柱、方块类工件，也可以通过定制夹头适配异形工件的夹持需求，夹持力可通过凸轮行程进行微调，避免夹伤工件表面。横移滑台采用交叉滚子导轨配合凸轮随动器传动，运行过程中无明显背隙，重复定位精度可满足精密组装工位的使用要求，垂直升降轴采用双导杆导向结构，升降过程平稳无卡顿，可承受夹取工件时的偏载力矩，避免升降轴卡滞。

整机的安装边界紧凑，横向占用空间小，可并排多台布置在多工位转盘设备周边，完成不同工序间的工件传递，所有传动部件均预留润滑注油点位，日常维护无需拆解整机即可完成保养作业，适配24小时连续运行的自动化产线使用需求，机构运行噪音低，动作节拍快，可匹配中高速产线的作业节奏。
