双列直插式DIP集成电路封装结构

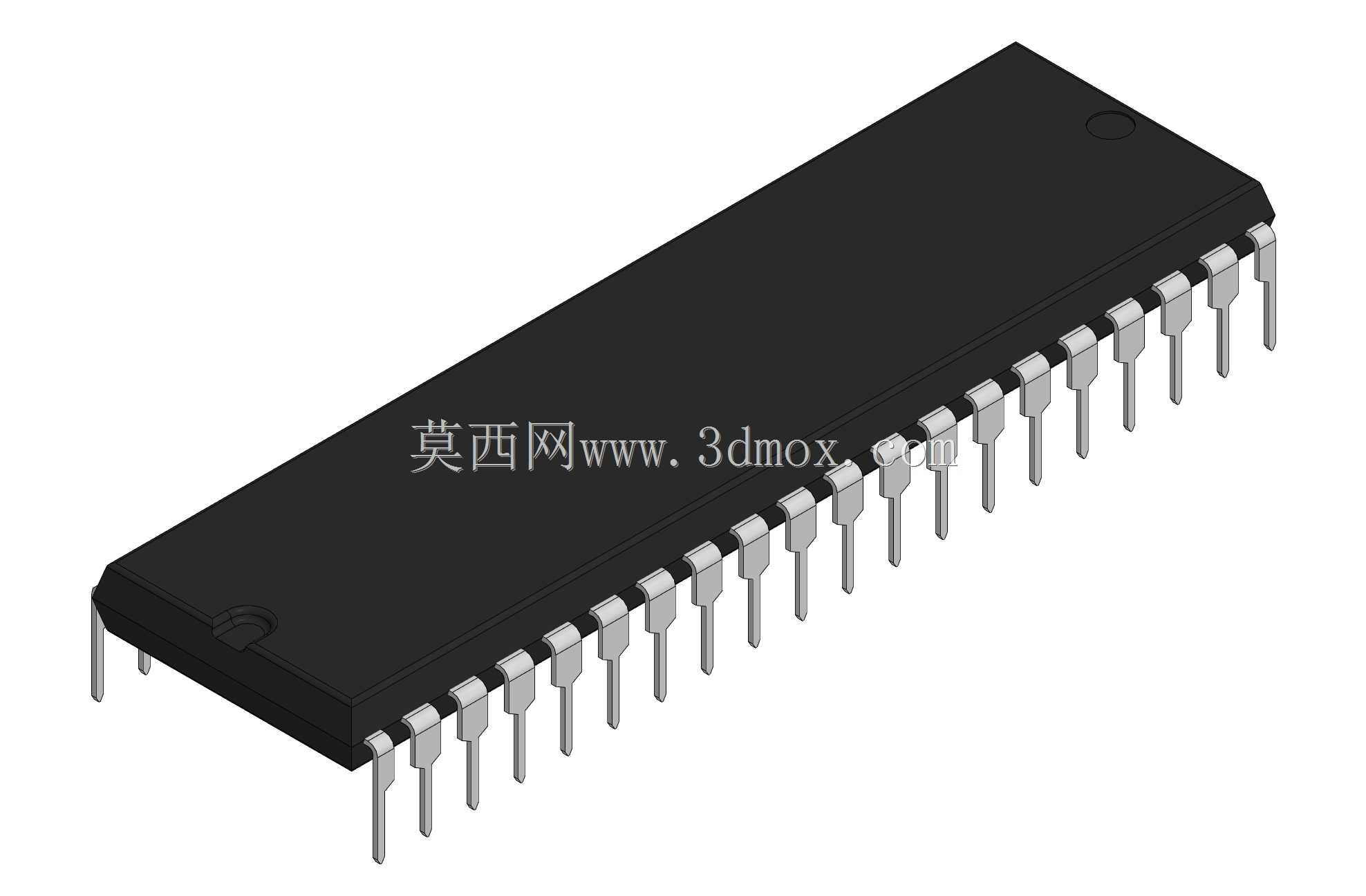

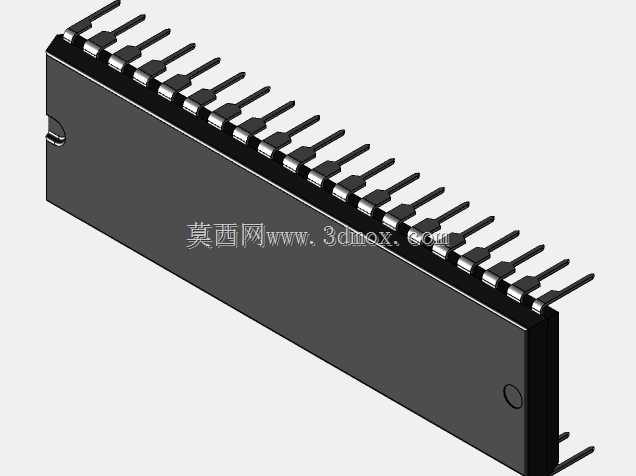

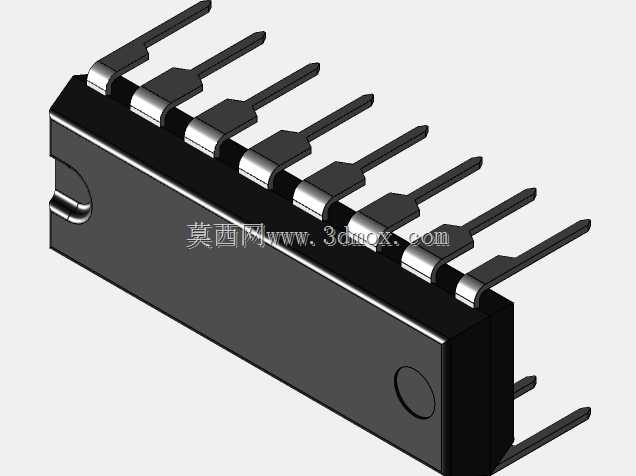

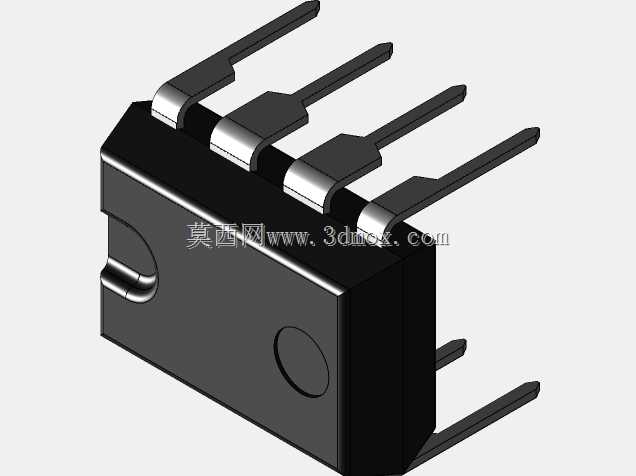

本次呈现的双列直插式集成电路封装结构，是电子制造领域应用极为广泛的通孔插装型半导体承载结构，在消费电子、工业控制板卡、老式计算机外设、教学实验电路、家电主控板等场景中承担核心电路载体的作用，能够将硅基芯片的微小引脚通过内部引线框架引出至标准化的外接插脚，实现芯片与印制电路板的可靠电气连接与物理固定。这类封装结构的核心功能，是为脆弱的半导体裸片提供密封防护，隔绝外界水汽、粉尘与机械外力损伤，同时通过标准化的引脚排布降低电路设计与生产的适配难度，让不同功能的芯片可以依托统一的封装尺寸完成板卡布局，大幅缩短电子产品的研发与生产周期。从设计思路来看，该封装采用黑色环氧树脂高温注塑成型外壳，主体为规整的长方体结构，外壳两端设置有圆形定位标记，用于生产与焊接过程中识别引脚起始位，避免插装方向错误导致的电路烧毁；引脚采用双侧对称排布设计，沿封装本体长边两侧垂直向下延伸，引脚末端做轻微外扩处理，既能够在插装时顺利穿过印制电路板的对应通孔，也能在波峰焊过程中让焊锡更好地附着，提升焊接可靠性。尺寸与安装边界方面，该类封装覆盖两种主流排距规格，窄体排距为7.62mm，宽体排距为15.24mm，相邻引脚的中心节距统一为2.54mm，引脚数量覆盖6脚至40脚的多阶梯规格，能够适配不同引脚规模的中小规模集成电路、接口芯片、电源管理芯片等器件；安装时需要在印制电路板上对应位置开设与引脚位置匹配的金属化通孔，通孔直径通常设置为0.8mm左右，封装本体与板卡表面预留0.2-0.5mm的间隙，既方便焊接时助焊剂挥发，也能避免外壳与板卡上的其他表贴元件产生干涉。在实际生产应用中，这类封装的结构设计充分考虑了手工焊接与自动化波峰焊的适配性，引脚具备足够的机械强度，能够承受多次插拔与焊接操作，即便在维修场景中也可以方便地完成拆换，相较于表贴封装具备更强的抗机械应力能力，在振动较强的工业设备场景中依然能够保持稳定的连接性能。
