多工位级进冲模连续冲压成型结构

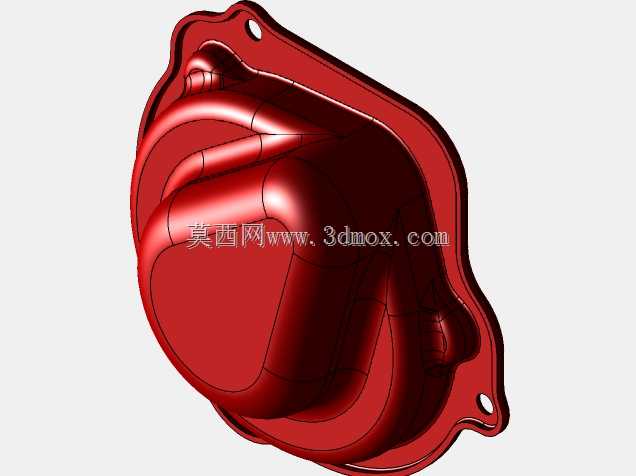

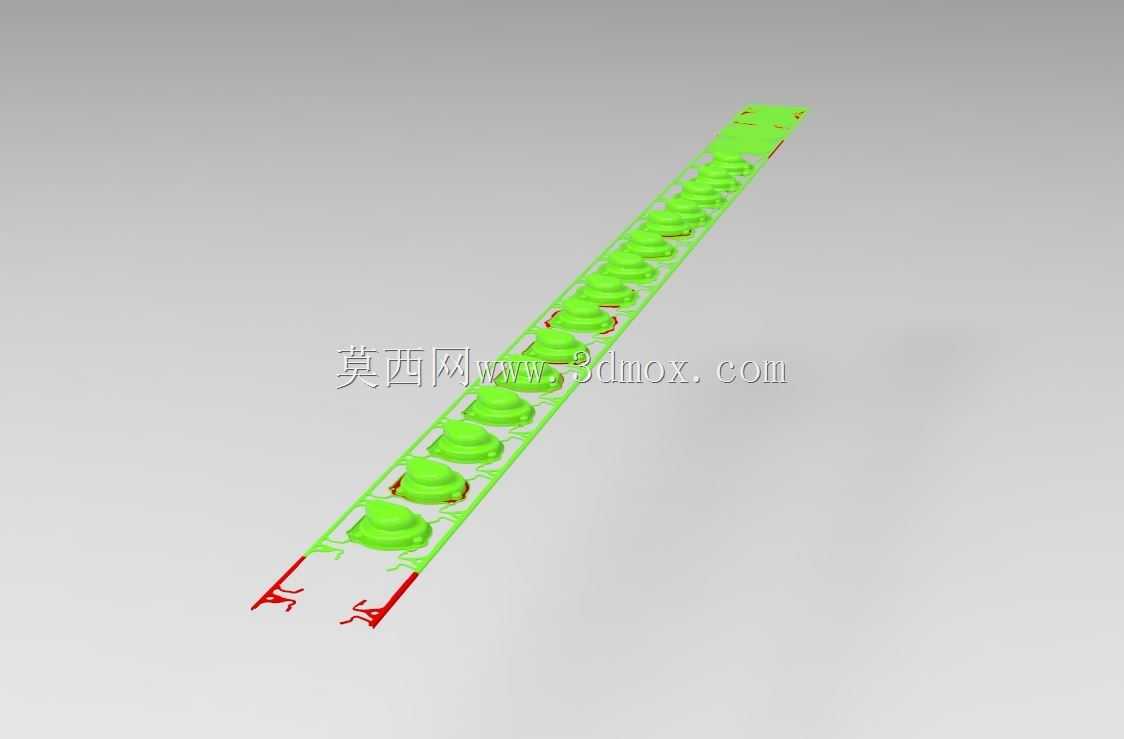

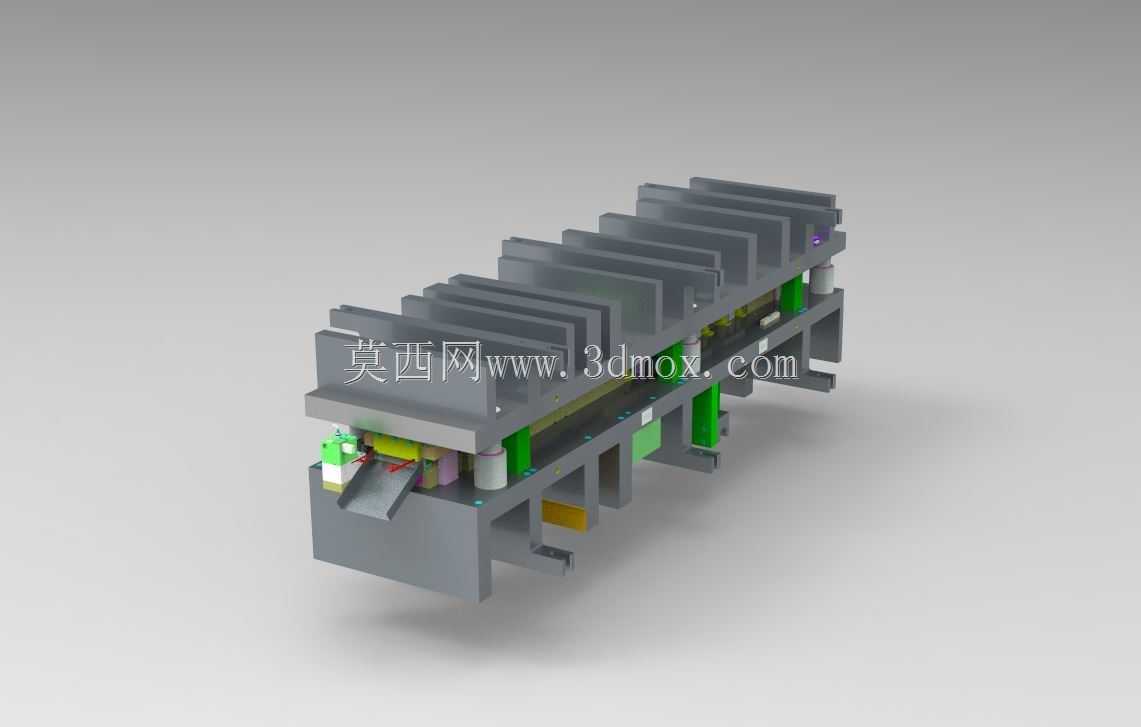

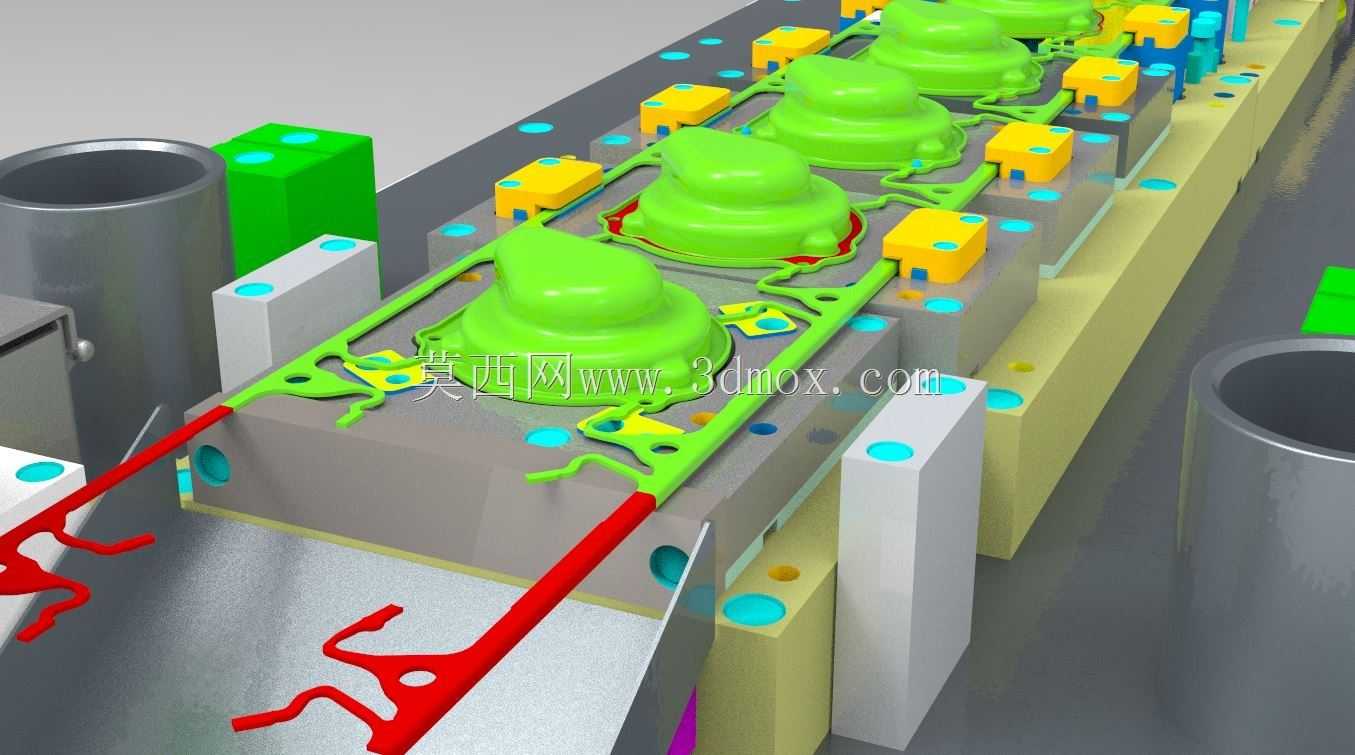

这套多工位级进冲模结构，主要应用于家电外壳、汽车覆盖件类浅拉深冲压件的大批量连续生产场景，适配常规开式单点高速冲床的安装接口，可在单次冲床滑块行程内同步完成多道冲压工序，大幅降低单工序模流转带来的定位误差与人工成本，适配年产能十万件以上的规模化冲压生产线需求。整套模具采用顺送料排样布局，条料沿模具长度方向依次送入各工位，从初始的导正定位开始，依次完成冲定位孔、局部拉深成型、外形冲切、载体分离等多道工序，最终直接输出成型合格的冲压件，无需后续额外的单工序修整作业。模具的设计思路围绕连续生产的稳定性展开，在条料两侧设置了连续的载体结构，红色部分即为料带载体，通过各工位的导正销与抬料块配合，保证条料送进过程中的步距精度，避免多工位累积误差导致的产品尺寸超差；成型工位采用分体式镶块结构，绿色部分为成型凸模与对应凹模镶件，易磨损的刃口部位单独采用高硬度合金材料制作，磨损后可单独快速更换，无需拆卸整套模具，大幅降低生产线停机维护时长。模具的安装边界完全匹配常规冲床的工作台T型槽布局，上下模座采用标准模架规格，导柱导套布置在模架四角，保证合模过程中的运动精度，避免偏载导致的成型件壁厚不均问题；各工位周边设置了独立的废料滑落通道，冲切产生的边角废料可直接沿通道落入冲床下方的废料收集槽，避免废料堆积在型腔内硌伤模具成型面。模具的卸料板采用弹性卸料结构，配合均匀布置的矩形弹簧提供稳定的压料力，在拉深工位可有效压住料边避免材料起皱，冲切工位可保证条料平整贴合凹模面，提升冲切断面的质量；相邻工位之间设置了抬料钉，在滑块回程时将条料均匀抬升一定高度，避免条料被成型凸模带起卡滞，保证送料动作顺畅。整套结构的工位排布充分考虑了成型工艺的顺序合理性，将拉深变形量较大的工位布置在送料方向的前段，后续依次布置整形、切边工序，让材料的塑性变形逐步释放，避免单次变形量过大导致的零件开裂问题，同时在各成型工位周边设置了独立的润滑注油通道，可在连续生产过程中自动对料带接触面涂布冲压润滑油，降低材料与模具表面的摩擦阻力，提升成型件表面质量与模具使用寿命。
