工业锅炉房立式电气控制柜体设计

这款立式电气控制柜专为工业锅炉房场景设计，是锅炉系统运行的核心控制载体，主要承担锅炉本体及配套辅机的运行状态管控、参数调节、故障保护与信号反馈功能，适配中小型燃煤、燃气工业锅炉房的集中控制需求，可覆盖锅炉给水调节、燃烧状态管控、温度压力监测、异常工况联锁保护等核心使用场景，能够帮助运维人员在柜前完成整套锅炉系统的启停操作、参数调整与状态巡查，大幅降低锅炉房设备管控的人力成本与操作风险。

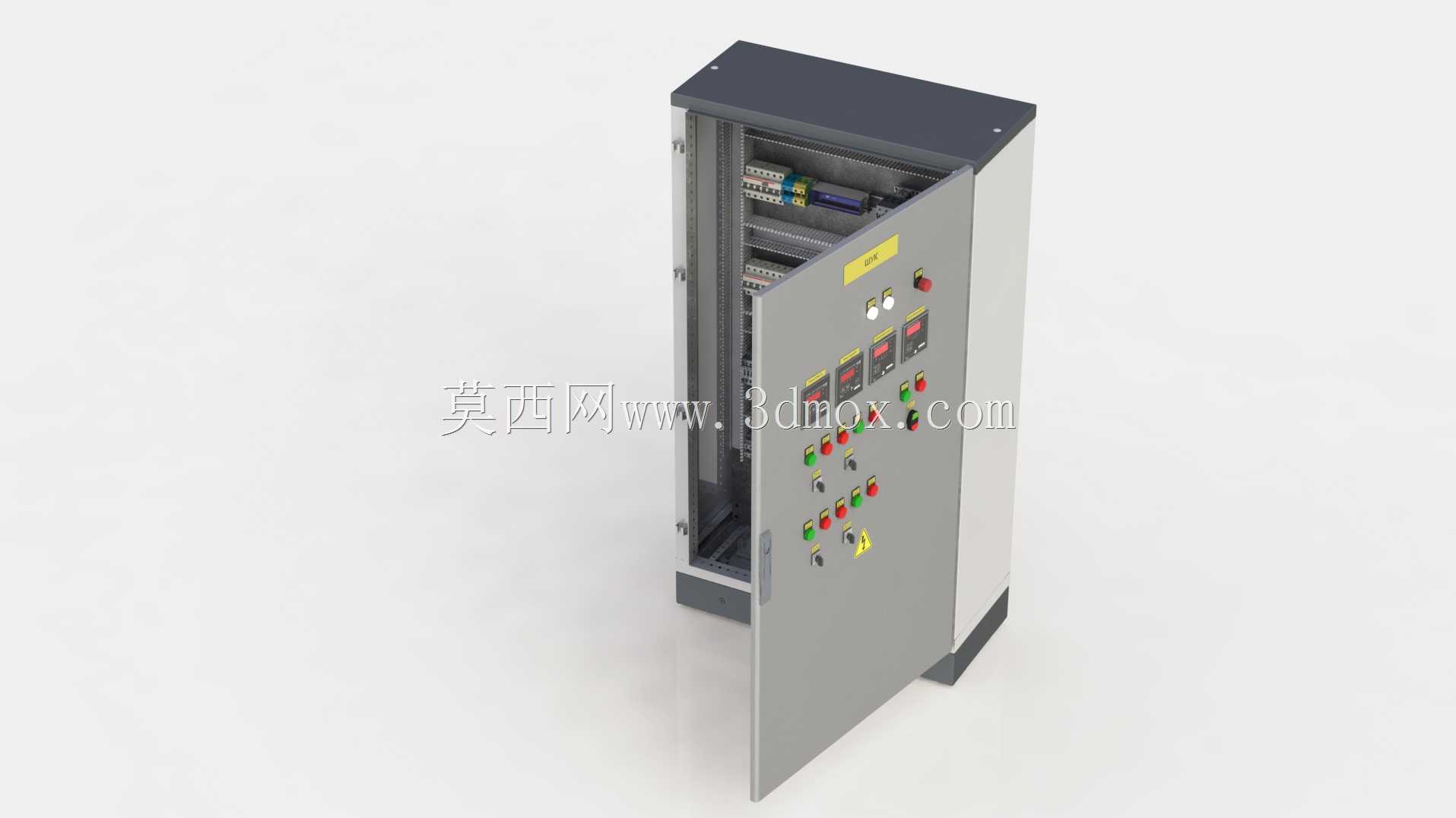

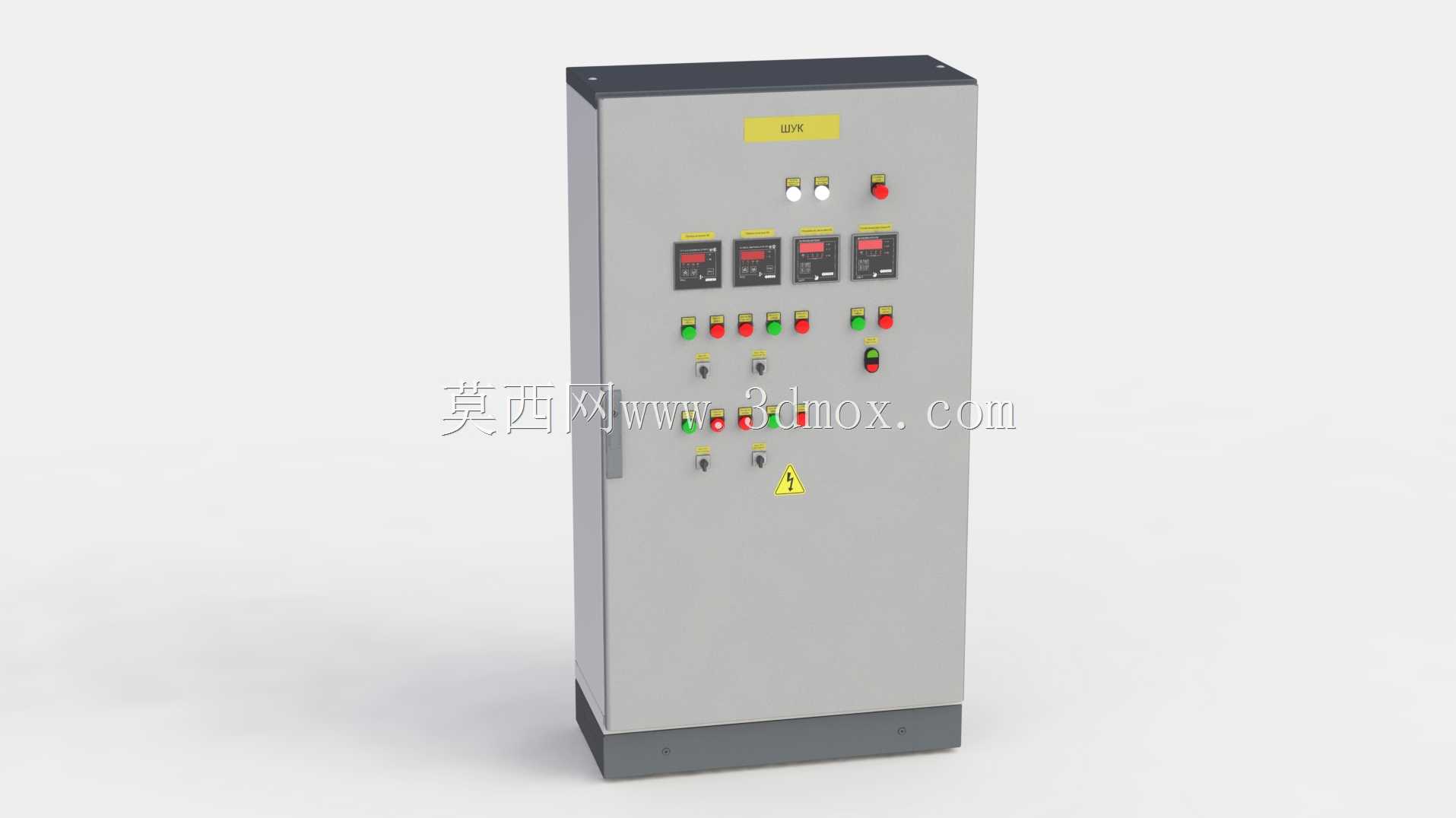

柜体整体采用立式落地安装结构，外形尺寸为1400mm×800mm×400mm，安装时需在地面预留匹配的承重基础，柜体前后预留不小于800mm的操作与检修空间，侧面预留不小于400mm的布线与散热间隙，确保日常操作、元件检修与线路排布的操作空间充足。柜体外壳采用冷轧钢板弯折焊接成型，表面做静电喷塑处理，具备良好的防尘、防轻度腐蚀能力，适配锅炉房多粉尘、温湿度偏高的现场使用环境，柜门上设置内嵌式拉手与锁具，既方便日常开门检修，也能避免非运维人员误操作带来的安全隐患，柜门下部粘贴高压警示标识，清晰提示设备带电属性，强化现场安全警示作用。

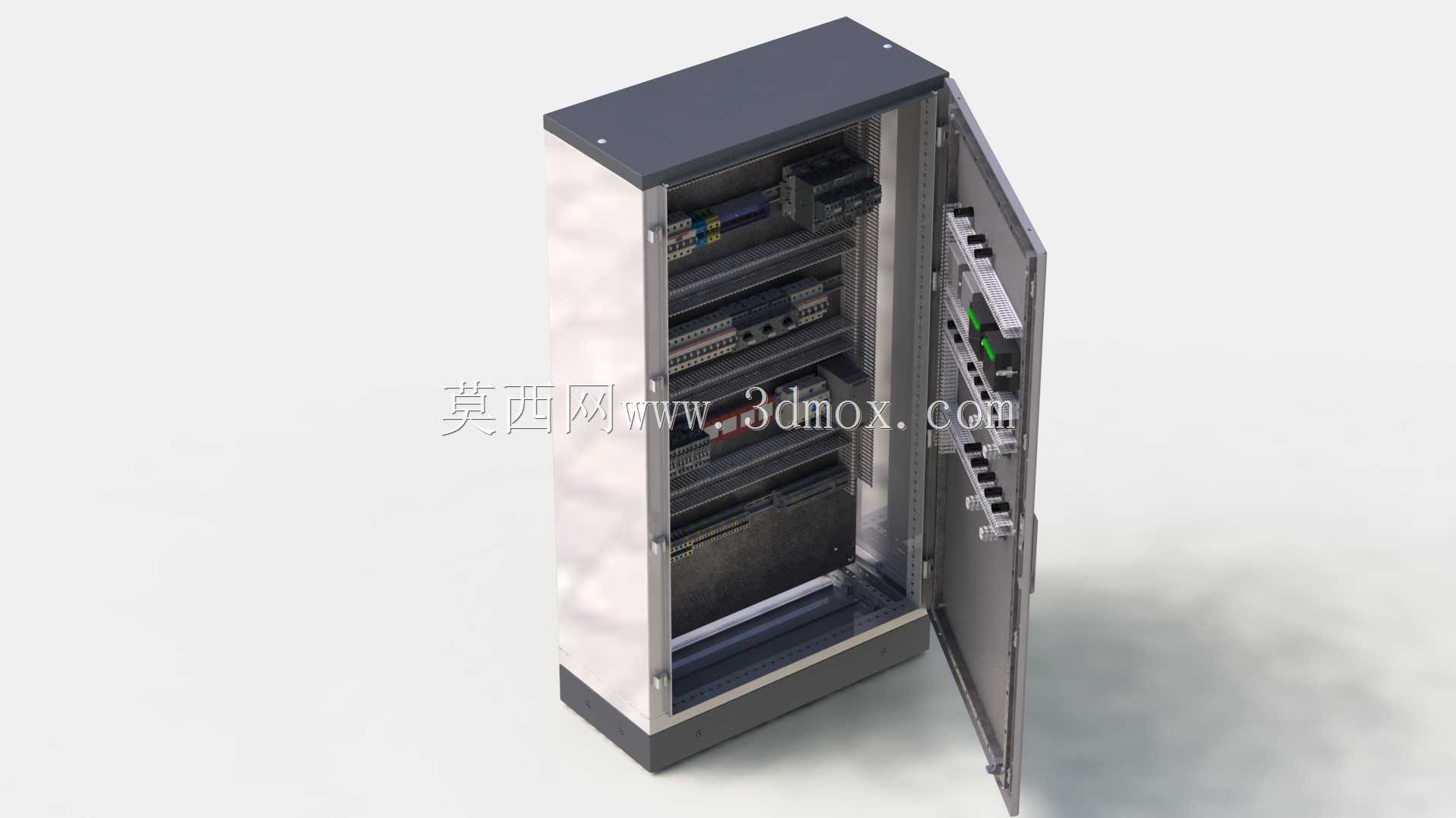

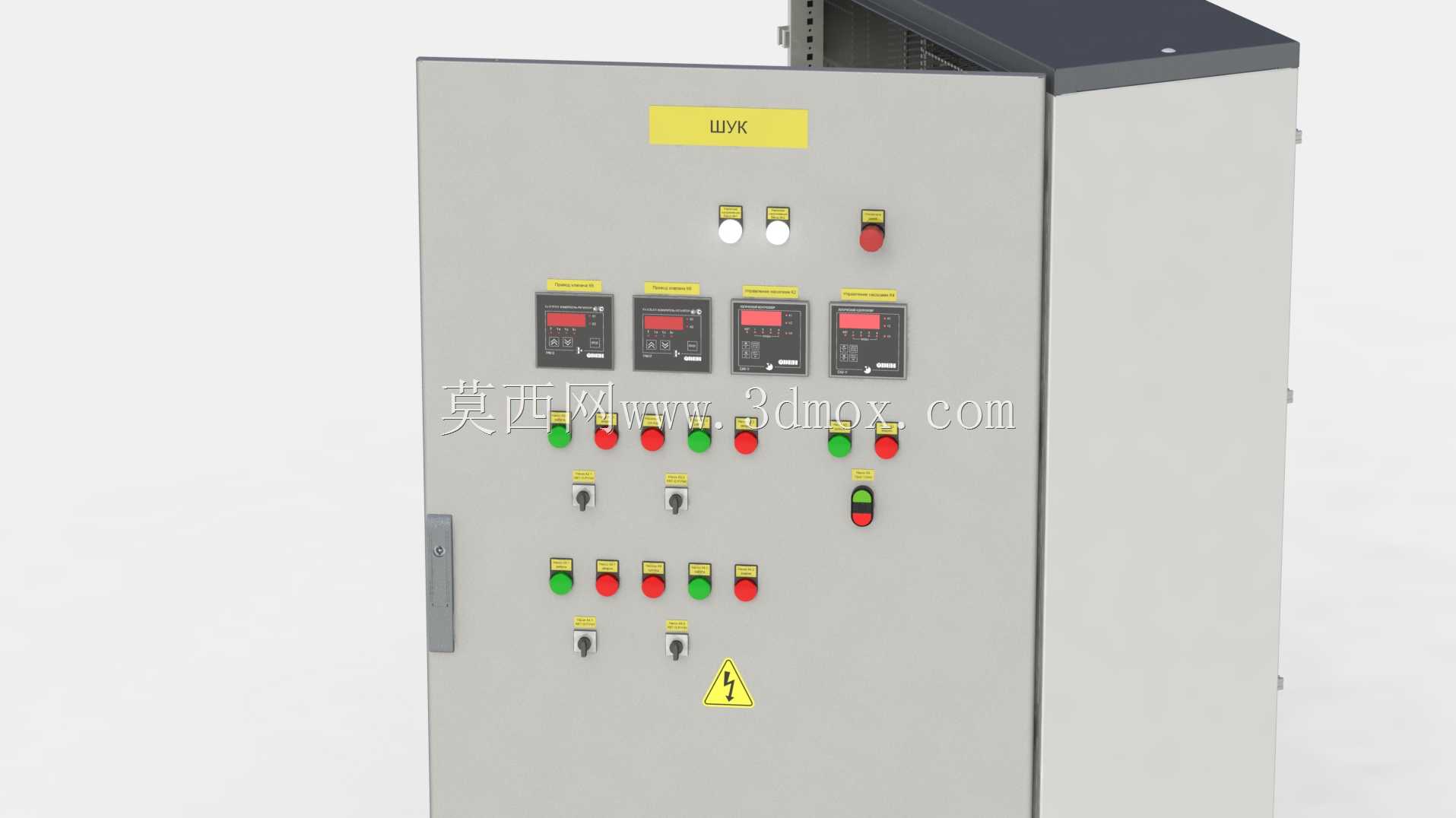

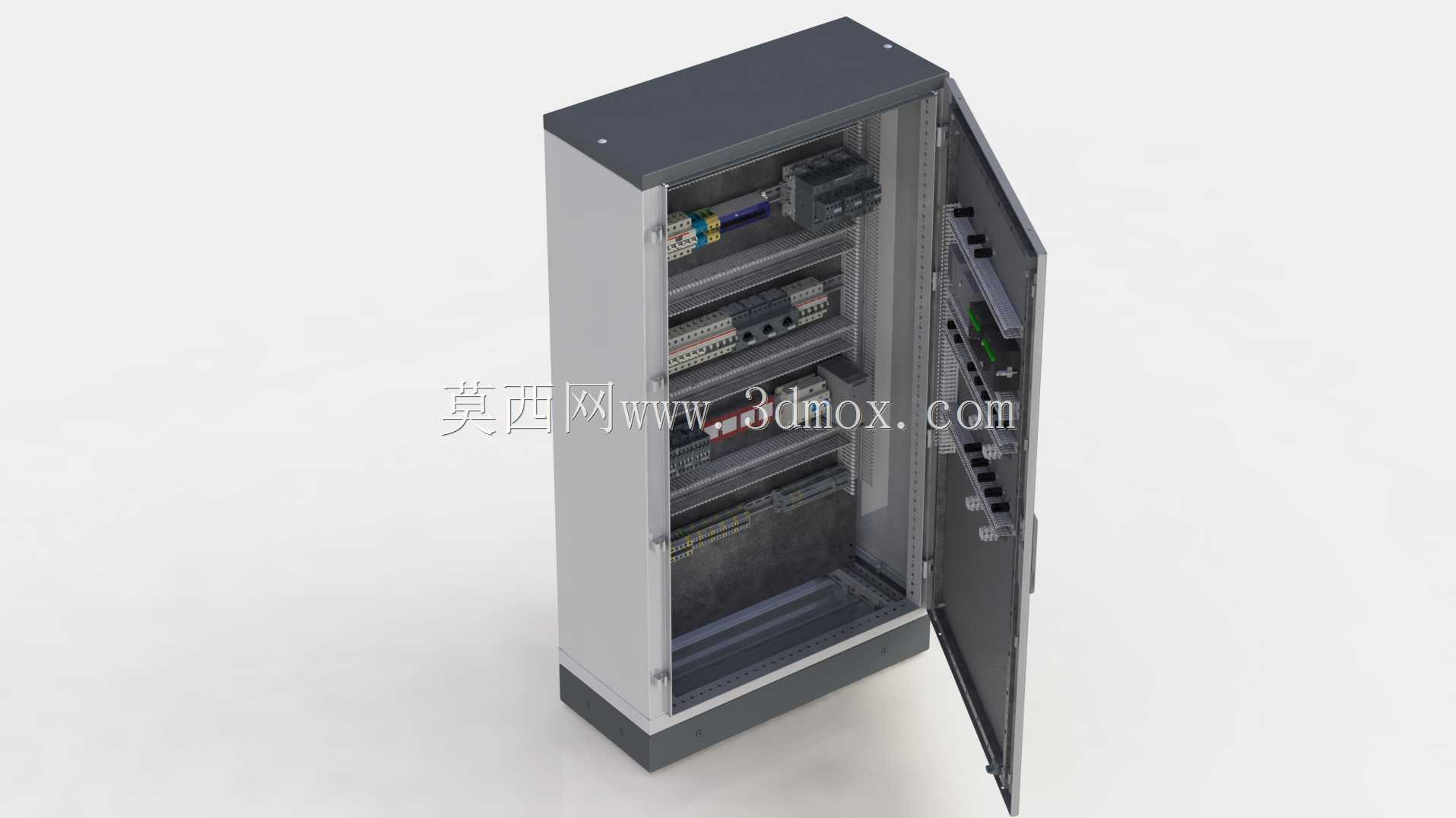

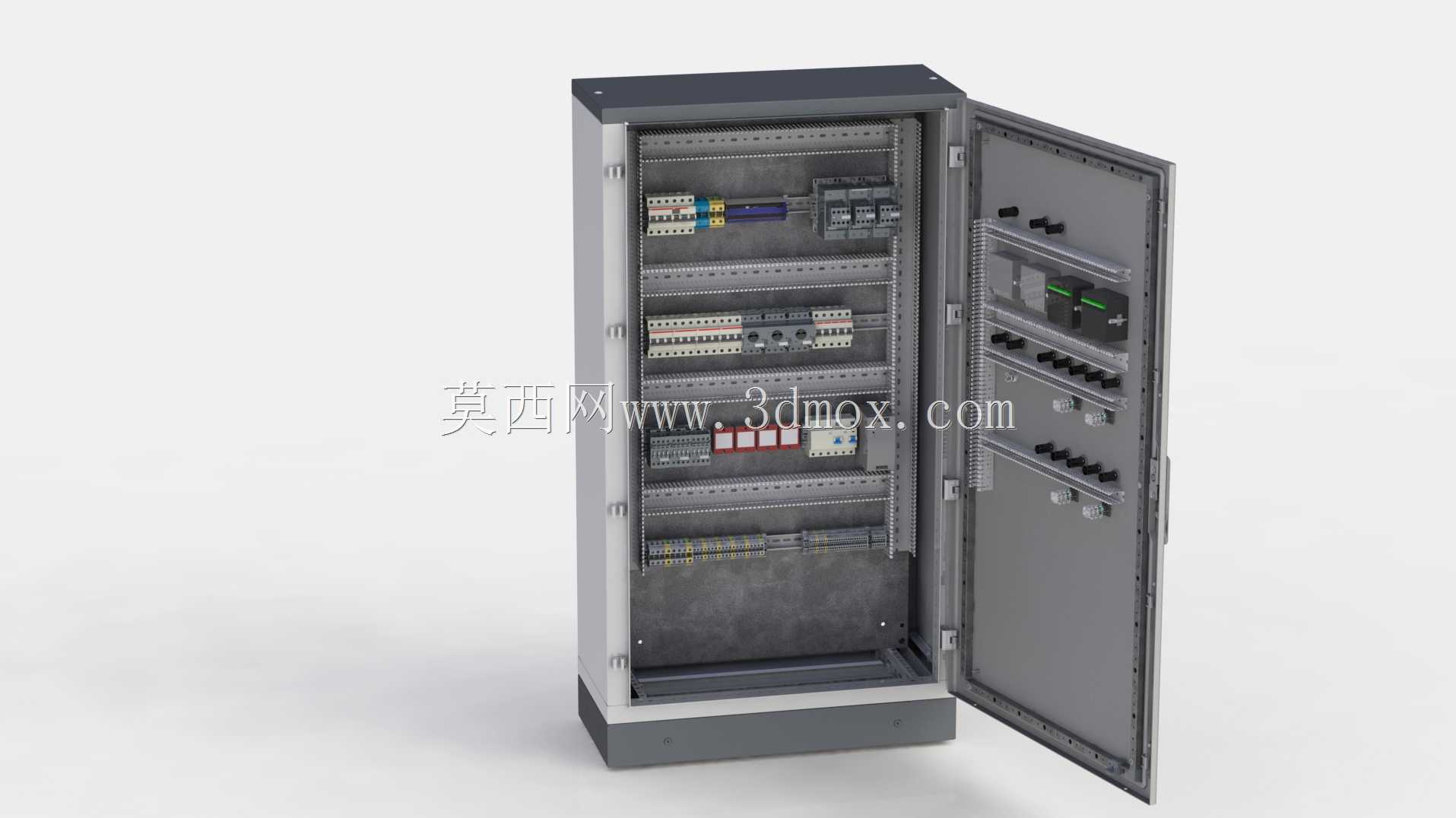

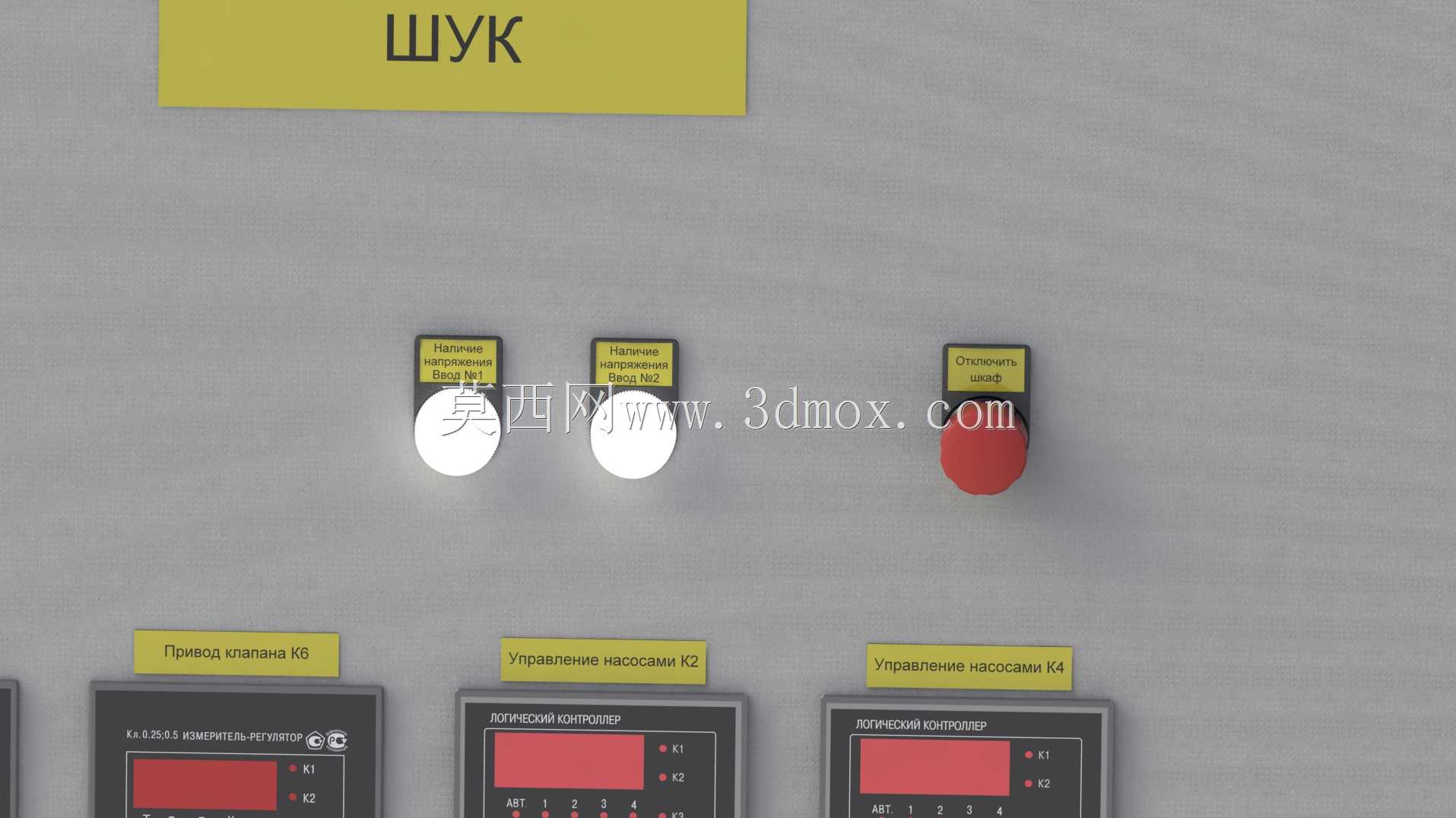

在功能布局设计上，柜门操作区遵循运维人员操作习惯做分层排布：最上部设置设备状态标识区，下方排布多组数显控制仪表，可实时显示锅炉出水温度、炉膛压力、水位高度等核心运行参数；仪表下方分层排布控制按钮与状态指示灯，不同功能的按钮采用红、绿、黄等差异化颜色做区分，红色对应急停、故障复位类操作，绿色对应设备启动、功能投用类操作，黄色对应预警、状态提示类信号，让运维人员可快速识别操作元件，降低误操作概率；柜内预留标准电气安装导轨与接线端子排，可适配ABB、菲尼克斯、OBEH、IEK等主流品牌的电气元件安装，布线时强弱电回路做分隔排布，避免信号干扰影响控制精度，同时柜内预留充足的散热空间与走线槽位，方便后期元件加装与线路改造。

设计过程中充分考虑锅炉房的现场使用特性，所有操作元件均选用防护等级适配工业环境的型号，具备良好的抗粉尘、抗温变性能，柜体底部预留标准电缆进线孔，可适配上进线、下进线两种布线方式，满足不同锅炉房的布线施工需求，整套柜体结构兼顾操作便捷性、运行安全性与后期维护便利性，完全匹配工业锅炉房的日常控制使用需求。
