轮式装甲车辆传动变速箱结构设计

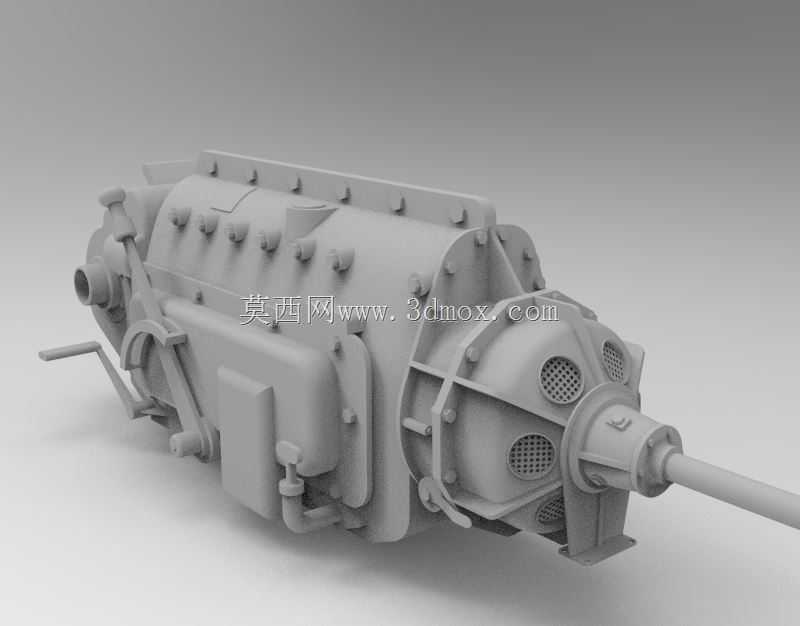

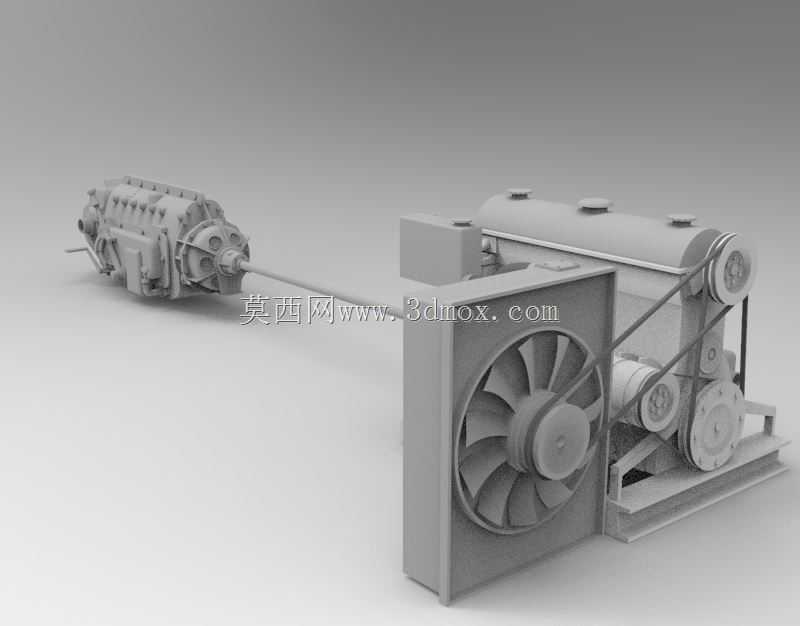

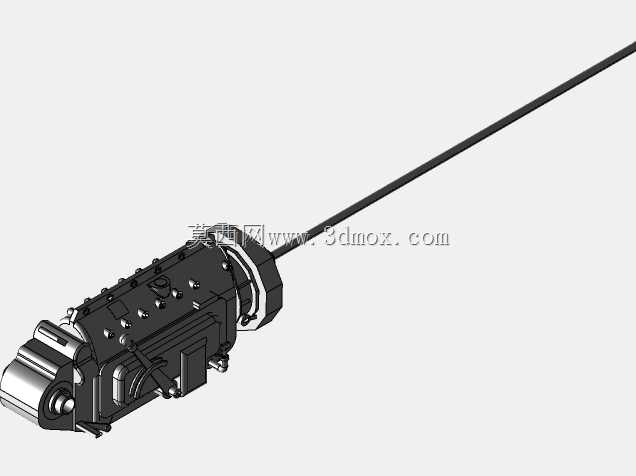

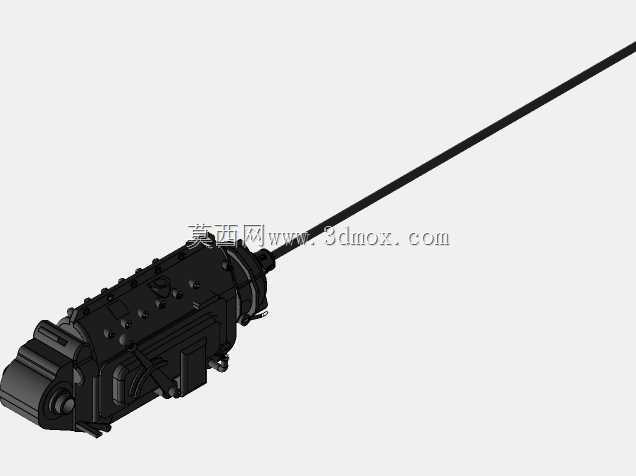

这款装甲车辆传动变速箱，主要适配轻型轮式装甲作战平台，承担着战场复杂工况下动力输出与转速扭矩匹配的核心作用，是装甲车辆动力传动系统的核心组成部件。在实际战场应用场景中，该变速箱需要适配铺装路面机动、越野地形穿越、临战战术机动等多种行驶状态，既要满足长距离公路机动时的高速巡航需求，也要兼顾复杂越野路况下的大扭矩输出要求，同时还要匹配装甲车辆作战时的快速变速、动力响应需求，保障车辆在突击、撤退、迂回等战术动作中拥有可靠的动力支撑。从功能特性来看，该变速箱采用多档位齿轮传动结构，通过不同齿数齿轮组的啮合切换，实现不同传动比的平顺切换，能够将发动机输出的动力按照行驶需求调整后传递至行走机构，同时集成了动力输出接口，可适配分动箱结构为车载附属设备提供动力输出。箱体采用高强度铸铝与钢制加强结构结合的设计，外部布置有密集的加强筋与紧固螺栓，既能够承受大扭矩传动带来的结构载荷，也能抵御战场环境下的碎石冲击、轻武器破片侵彻，保障传动核心部件不受损坏。在设计思路上，这款变速箱充分考虑了装甲车辆的安装空间限制，整体采用横置紧凑布局，将输入轴、输出轴、换挡机构、润滑管路都集成在一体化箱体内，外部预留的安装支脚与整车动力舱的安装点位完全匹配，不需要额外设计转接支架即可完成装配，同时箱体侧面预留的检修口可以在战地环境下快速完成故障排查与易损件更换，不需要将整个变速箱从车体上吊出，大幅提升了战地维护效率。从外形尺寸与安装边界来看，该变速箱整体长度适配轻型装甲车动力舱的横向安装空间，输入轴端与发动机飞轮壳直接对接，输出轴端通过传动轴连接前后驱动桥，箱体下部的油底壳预留了足够的离地间隙，避免越野行驶时被地面凸起磕碰，上部的通气装置位置避开了动力舱内的散热管路与线束走向，不会与周边部件产生干涉。箱体外部的散热鳍片结构可以在车辆行驶过程中借助迎面气流完成润滑油散热，不需要额外布置大体积的散热装置，进一步节省了动力舱的宝贵空间，适配装甲车辆紧凑的动力舱布局要求。
