3mm直插绿色发光二极管电子元件

这款3mm规格绿色直插式发光二极管，是电子电路领域应用极为广泛的基础光电器件，日常在各类消费电子、工业控制板卡、家电设备、仪器仪表的状态指示场景中随处可见，小到家用插排的通电提示、充电器的充电状态显示，大到工业控制柜的运行信号反馈、交通信号辅助指示灯组，都能见到这类直插LED的身影，它承担着设备运行状态可视化传递的核心作用，能让使用者快速判断设备的通电、运行、故障等不同工作状态，是人机交互环节最基础也最不可或缺的小型光信号部件。

从功能特性来看，这款绿色LED采用氮化镓基半导体发光材料，导通后可发出波长集中在520nm左右的纯正绿色可见光，发光均匀柔和不刺眼，具备低功耗、长寿命、响应速度快的特点，正向导通电压稳定在2.0-2.4V区间，常规工作电流控制在5-20mA即可达到理想发光亮度，相比传统微型指示灯泡，它的抗震动性能更强，不存在灯丝烧断的失效风险，使用寿命可达数万小时，能长期稳定工作在各类常规室内电子设备中。

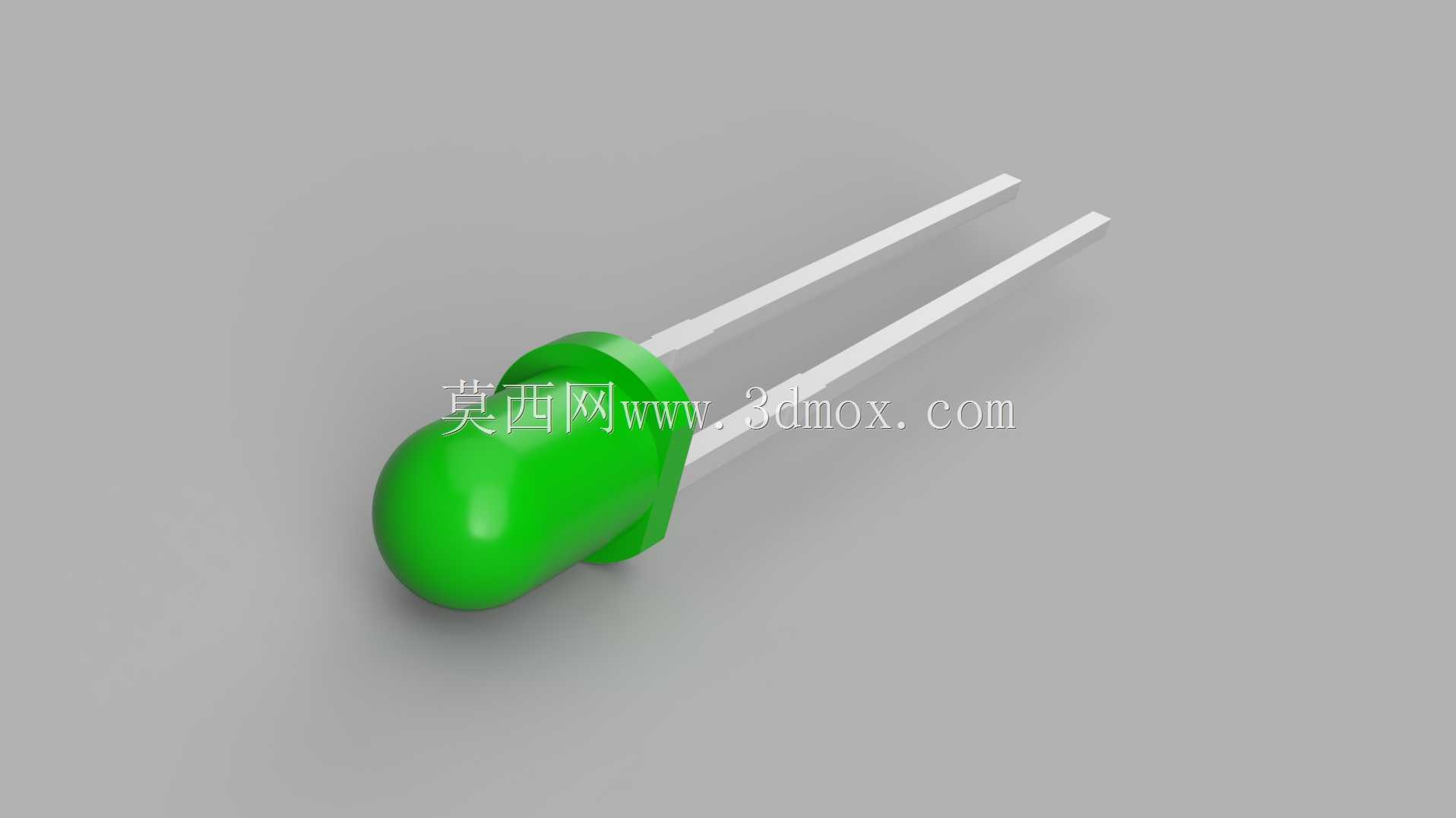

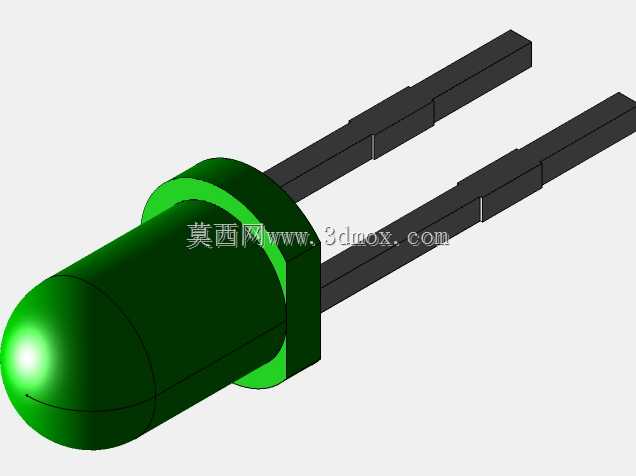

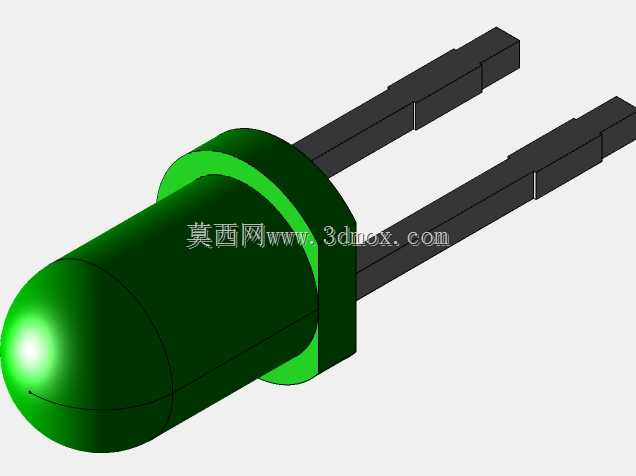

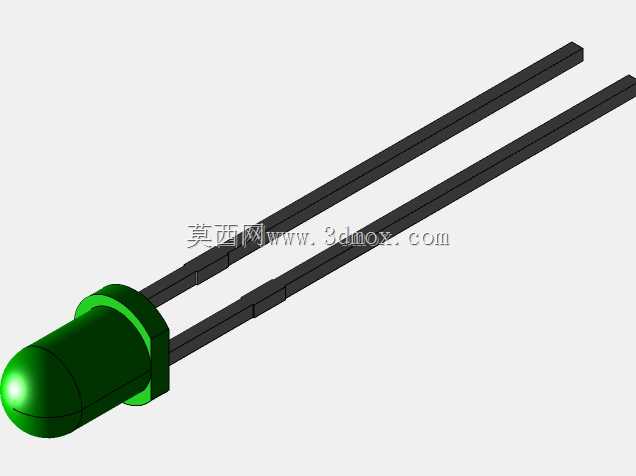

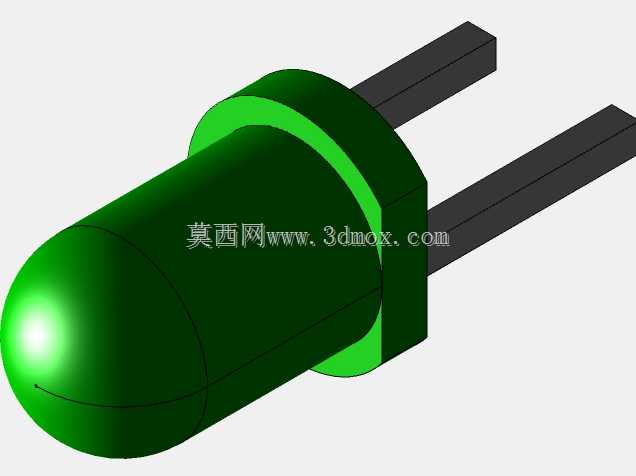

在设计思路上，这款模型完整还原了直插LED的经典结构：顶部采用半球形环氧封装透镜，这种曲面设计可以对内部芯片发出的光线进行聚拢折射，提升正向发光角度内的亮度表现，透镜下方的柱形封装基座可以在插件安装时起到限位作用，确保元件插入PCB板后露出板面的高度一致，适配常规波峰焊、手工焊的生产工艺；两根平行的金属引线采用镀锡铜材质，具备良好的可焊性与结构强度，长引脚为正极、短引脚为负极，符合行业通用的极性识别规范，生产作业时无需额外标记即可快速区分极性，降低插件工序的出错概率。

从外形尺寸与安装边界来看，这款LED的封装主体直径为标准3mm，半球形透镜顶端到基座底部的总高度为5.2mm，配套提供3mm、6mm、7.5mm、21mm四种不同长度的引线选项，可适配不同厚度的PCB板、不同安装高度的结构设计需求；PCB安装时对应的开孔直径建议设置为0.8mm，两个引脚的中心间距为2.54mm，完全适配标准万能板、量产PCB的孔位设计规范，安装后基座底部与PCB板面贴合即可，不需要额外的固定结构，焊接后引脚留锡长度控制在1-2mm即可避免相邻焊点短路，不管是小批量手工样机制作，还是大规模自动化插件生产都能完美适配。
