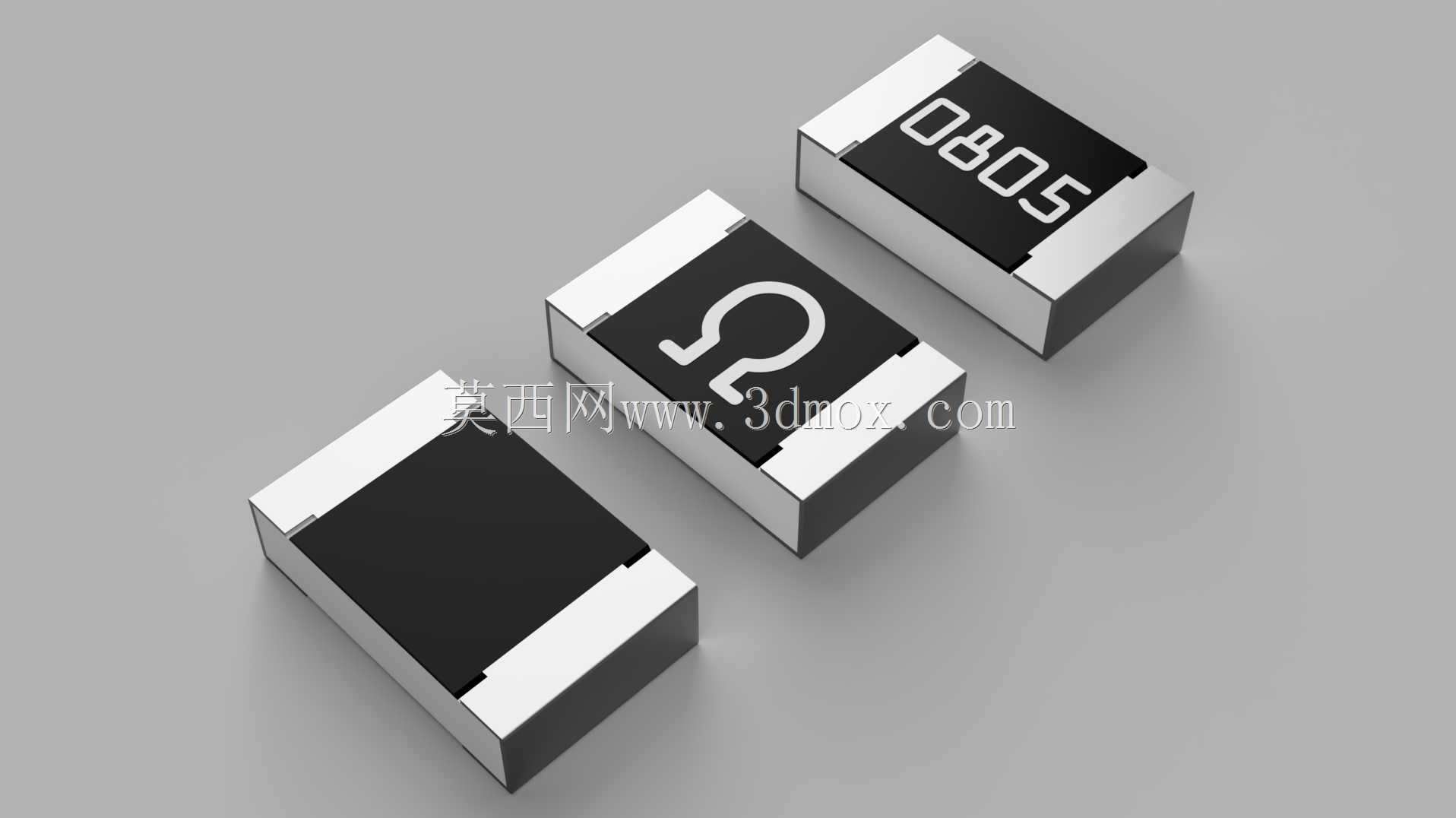

0805规格表面贴装片式电阻三维结构

　　在消费电子主板、工业控制板卡、汽车电子控制单元、通信终端射频链路以及电源管理模块的PCB布局中，0805封装片式电阻是极为常见的无源表贴元件。这类元件承担限流、分压、阻抗匹配、信号采样、上拉下拉等基础电路功能，其三维建模的准确性直接影响PCB装配仿真、钢网开孔设计、回流焊工艺验证以及整机结构堆叠的干涉检查。

　　从实际工程使用来看，0805属于英制封装命名，对应公制2012尺寸，即元件本体长度约2.0mm、宽度约1.25mm，整体厚度随不同功率等级与厂家工艺略有差异，常规厚膜片阻厚度多在0.5mm至0.7mm区间。建模时不能只把它简化成一个黑色方块，必须区分陶瓷基体、正面电阻膜层、保护层、标识字符区以及两端端电极。端电极是装配中与焊盘直接接触的部分，通常由多层金属结构构成，外层为可焊性良好的镀锡层，向内依次为镍阻挡层与银钯或铜质内层电极；在三维结构上，端电极并非只覆盖元件两个端面，而是会向本体顶面、底面以及侧面形成一定包覆宽度，这一结构特征对焊盘设计和焊点成形至关重要。

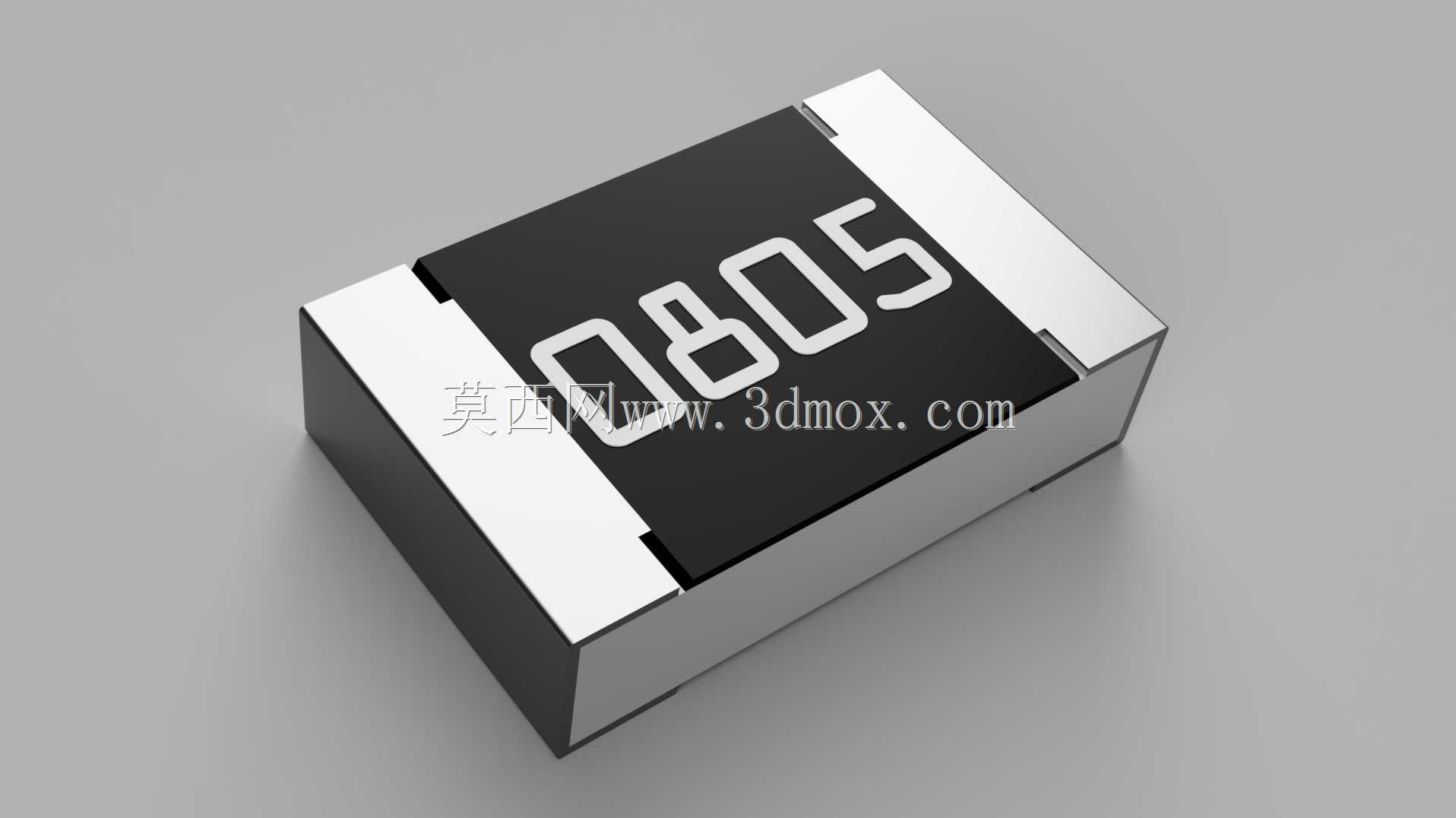

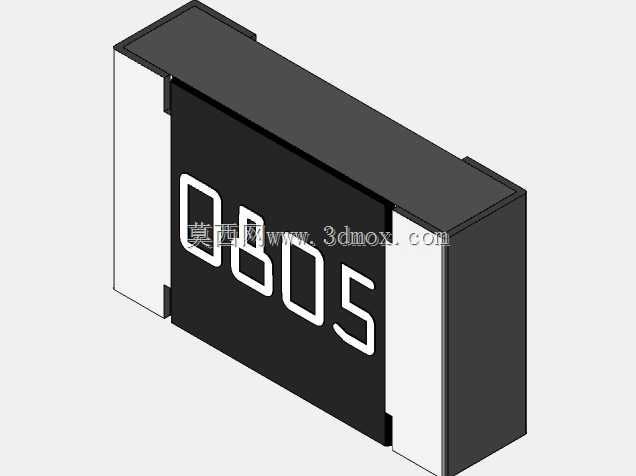

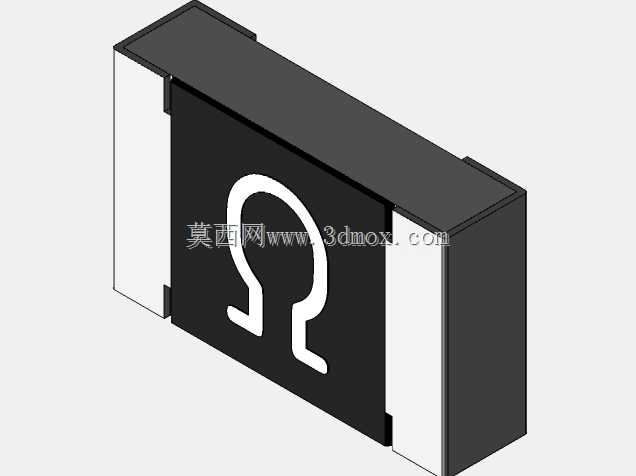

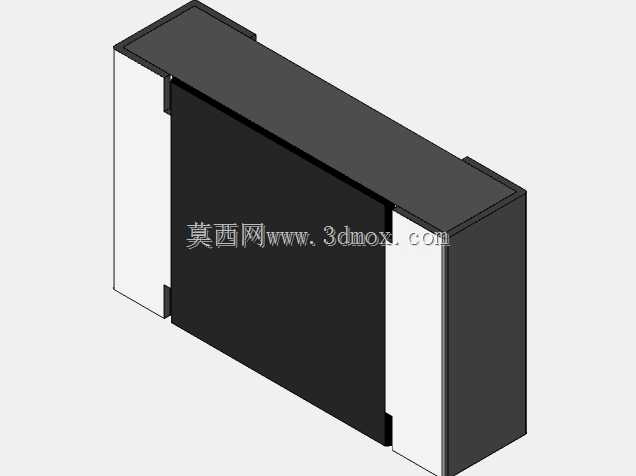

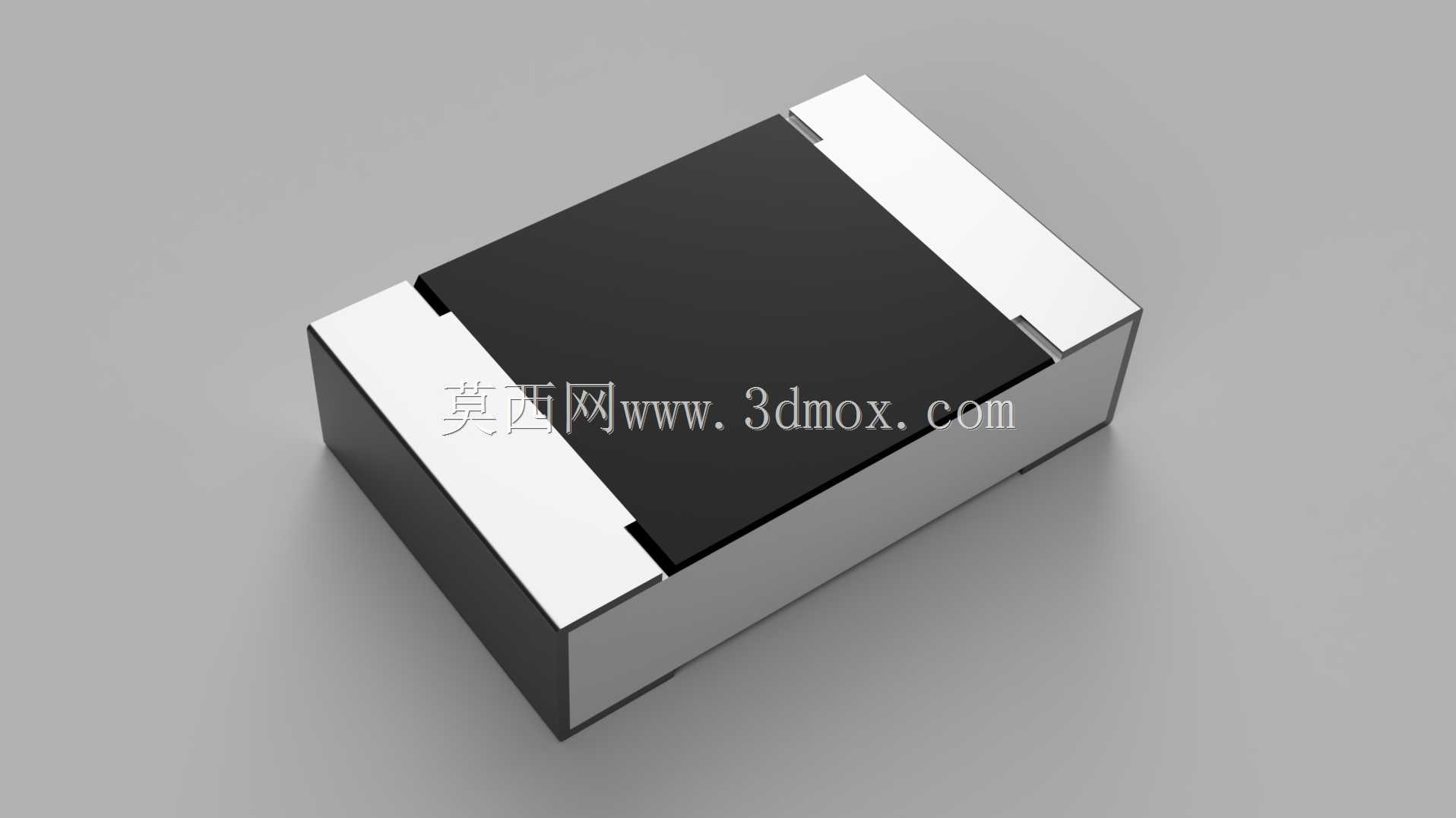

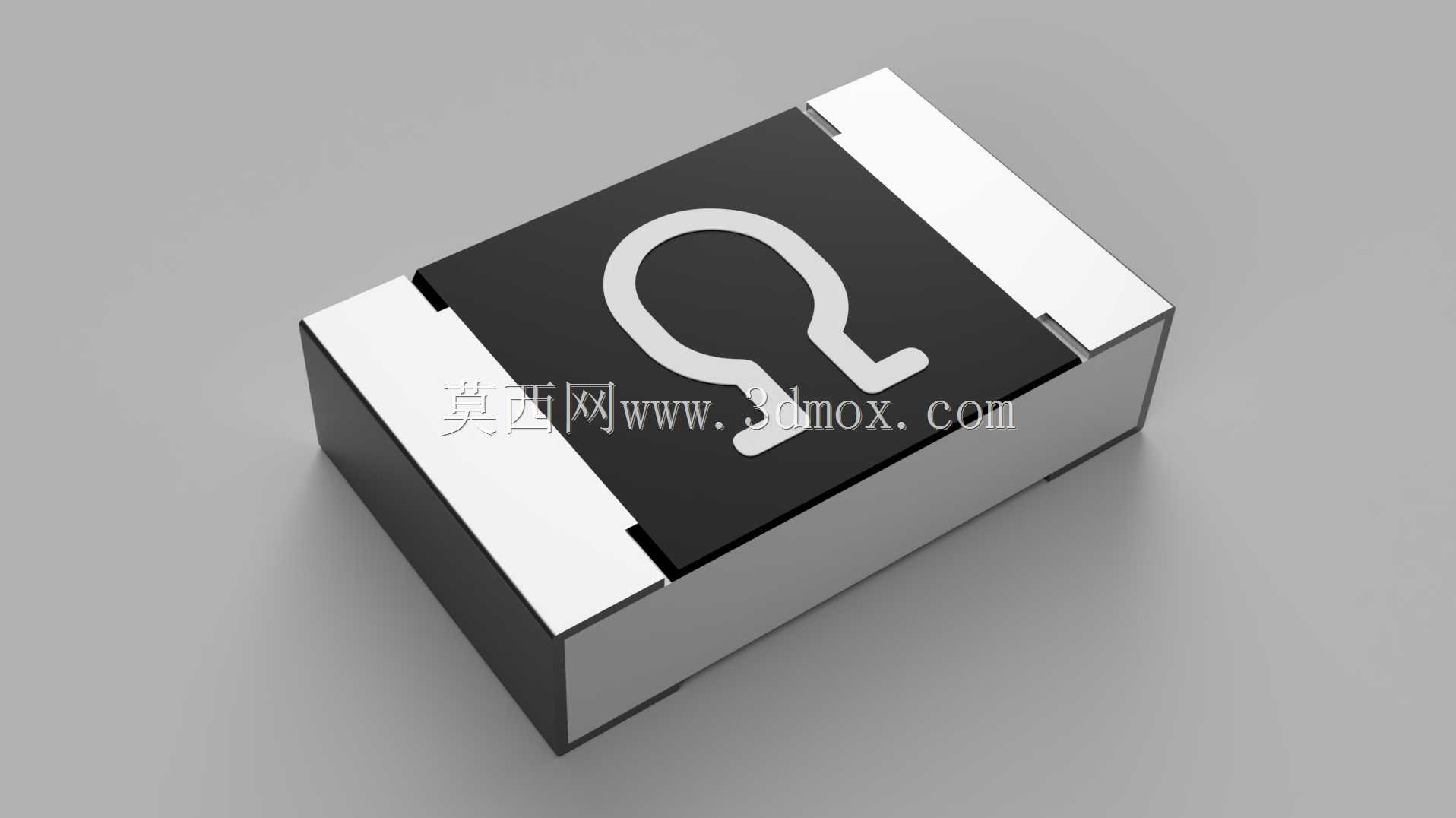

　　设计这类元件模型时，首先要明确安装边界。PCB Layout中0805焊盘通常设计为左右分离的两个矩形铜皮，焊盘宽度需略大于电极包覆宽度，焊盘间距要保证元件贴装后两端电极与焊盘有足够重叠，同时避免焊盘间距过小导致回流后锡膏桥连。若用于高密度板卡，还需结合元件周围的丝印框、阻焊定义以及邻近器件间距校核实体轮廓。模型本体顶面常印有阻值代码，图中所示“0805”字样用于标识封装规格，实际量产电阻会印有三位或四位阻值码，部分高精度电阻还会标注温度系数或精度等级。顶面黑色区域为绝缘保护层，覆盖在电阻膜上方，起到防潮、防机械划伤和绝缘作用；保护层与白色端电极之间存在清晰分界，这一细节在渲染或装配检查中能够帮助工程师快速判断元件方向。

　　从功能特性看，0805片阻相比0402、0603具有更大的额定功率和更好的散热面积，手工焊接与返修难度也相对适中，因此广泛用于电源回路、采样电路以及对功率承载有一定要求的位置；而相比1206等更大封装，它又能节省板面空间，在板卡密度与可制造性之间取得平衡。建模时若用于SMT产线仿真，还需考虑吸嘴取料面：元件顶面应平整，保护层区域不能有影响真空吸附的凸起或凹陷；供料器编带中的腔体尺寸也要与本体长宽高匹配，避免取料侧立或翻转。若用于热仿真，则需关注陶瓷基体与端电极的材料导热差异，电阻膜工作时产生的热量一部分通过陶瓷本体向周围空气对流散发，另一部分通过两端焊点传导至PCB铜箔，铜箔面积大小会显著影响实际温升。

　　在结构设计思路上，片式电阻的几何形态看似简单，却处处服务于表贴工艺。长方体陶瓷基体提供稳定的机械支撑与绝缘基础；两端包覆式电极保证元件在焊盘上有足够的金属接触面积，即使贴装存在微小偏移，仍能形成可靠焊点；顶面保护层与标识区则兼顾电气保护和产线识别。三维建模过程中，端电极的圆角、本体棱边倒角以及保护层边缘台阶都应适度还原，过于尖锐的棱角既不符合真实冲压与烧结工艺，也会在自动装配干涉检查中产生误判。对于需要导出STEP或IGES进行整机装配的场景，模型应控制为干净的实体结构，避免碎面和重叠几何；若用于渲染展示，则可区分陶瓷基体的哑光黑、端电极的金属光泽以及标识字符的印刷质感。

　　实际选型与布局中，工程师还会结合安装空间确定0805的外围禁布区。波峰焊或选择性焊接场景下，元件方向与相邻Chip元件的间距需考虑锡流方向；回流焊场景下，元件两端焊盘热容量应尽量对称，否则容易产生立碑现象。三维模型若能准确表达端电极包覆范围和底面轮廓，就可以在设计阶段与焊盘钢网进行贴合检查，预判锡膏熔融后的焊缝形态。对于维修与工艺人员，清晰的三维结构也有助于理解烙铁返修时热量应施加在端电极与焊盘交界处，而不是长时间加热黑色保护层中央，以免损伤电阻膜或造成陶瓷体开裂。

　　总体而言，0805片式电阻模型的价值不在于复杂曲面，而在于对封装边界、电极结构、安装空间和工艺细节的准确表达。把这些工程要素纳入三维设计，才能让模型在PCB装配、结构堆叠、SMT仿真和教学展示中真正发挥作用。
