1210规格表面贴装片式电阻器

　　在消费电子主板、工业控制板卡、汽车电子模块以及电源管理单元的PCB布局中，1210封装的片式电阻是极为常见的无源元件。这类元件承担限流、分压、阻抗匹配、信号调理以及上拉下拉等基础电路功能，其选型与布局直接影响整块电路板的电气稳定性与空间利用率。该三维模型完整还原了表面贴装电阻的真实几何形态，可直接用于PCB装配仿真、整机结构干涉检查以及数字化样机的可视化呈现。

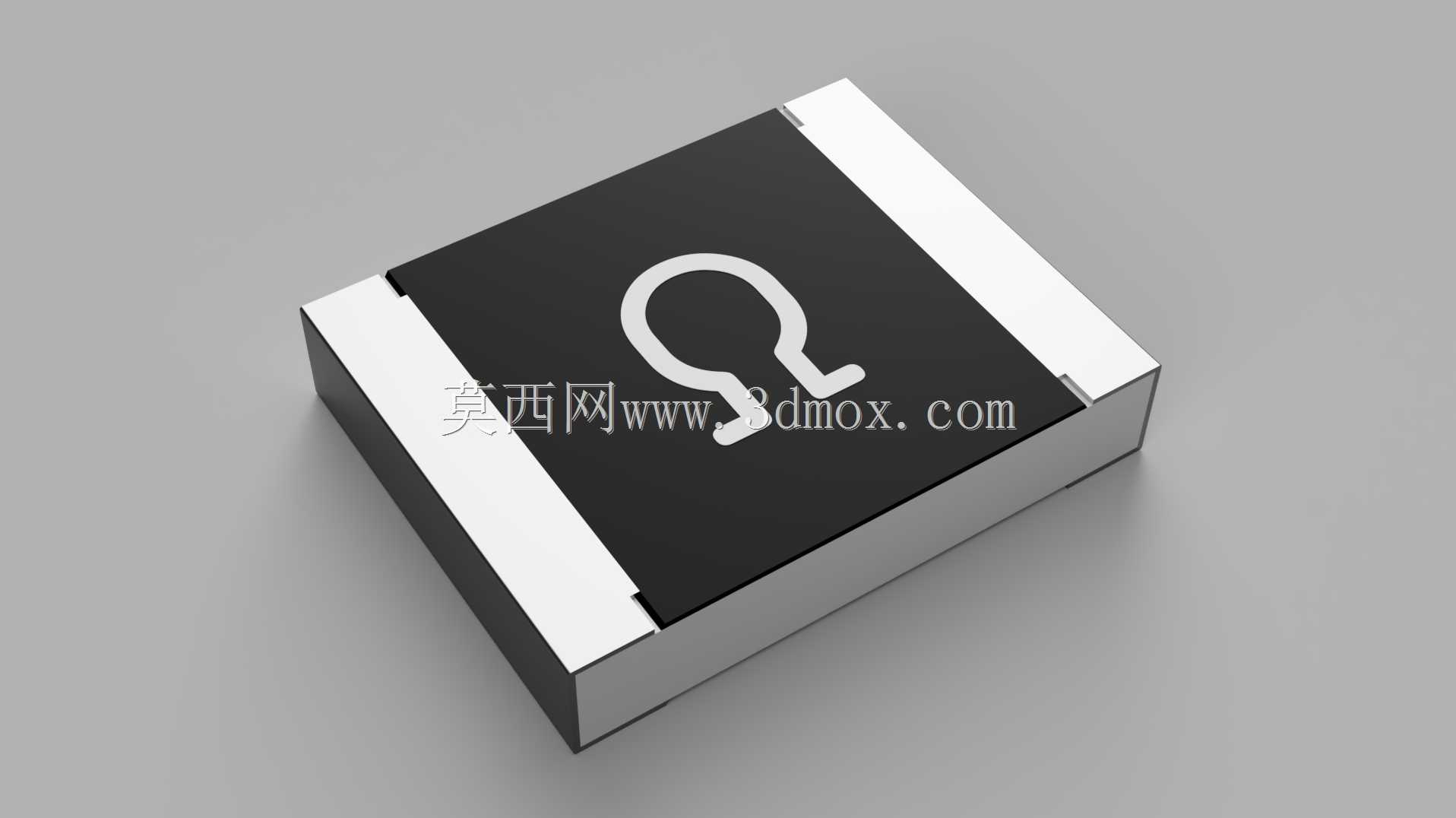

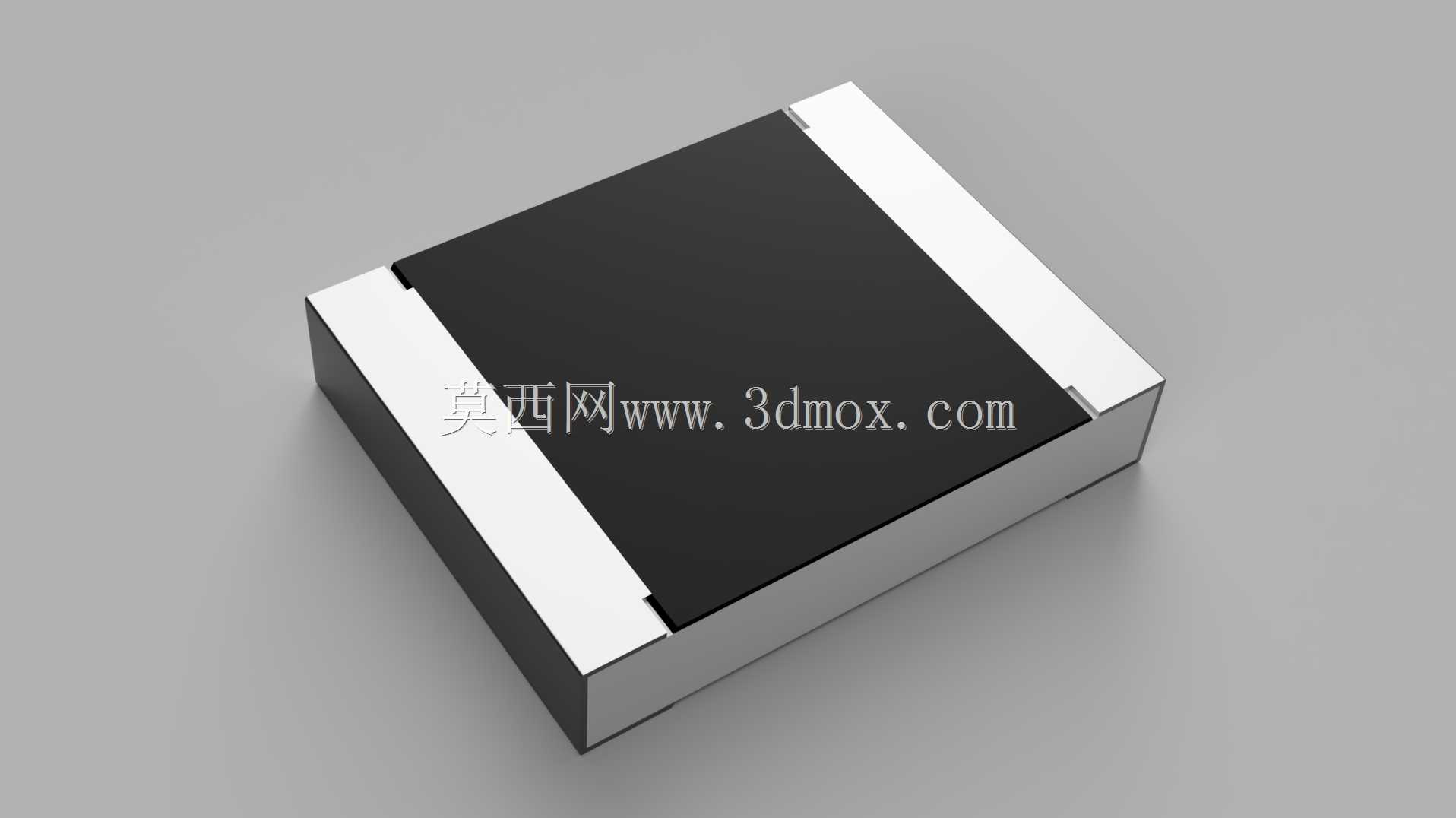

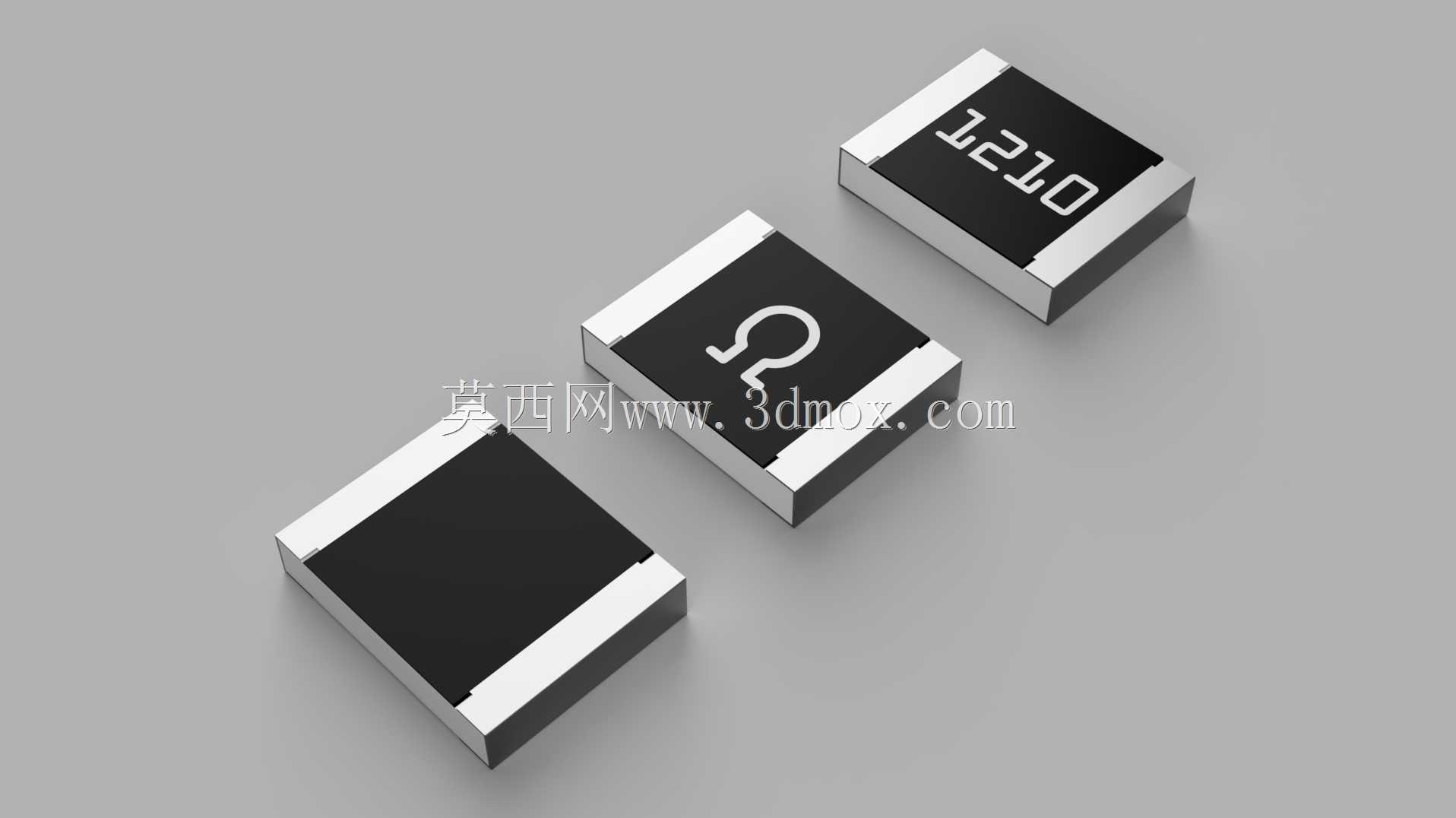

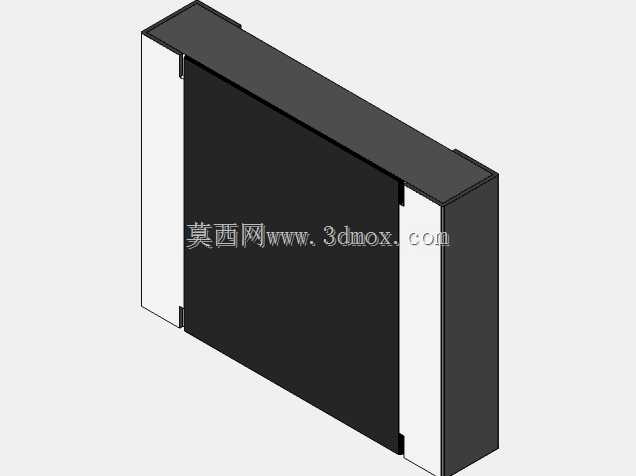

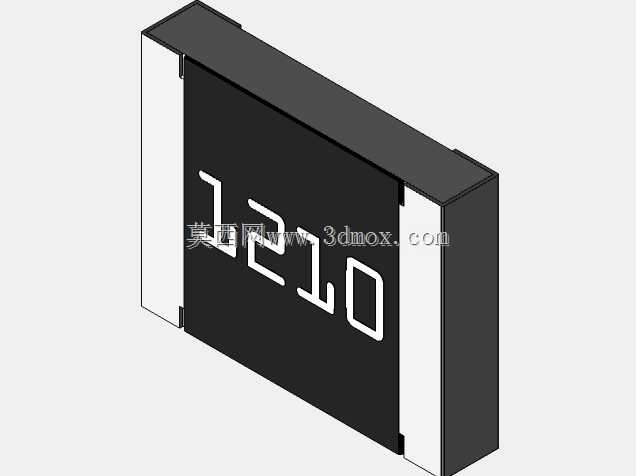

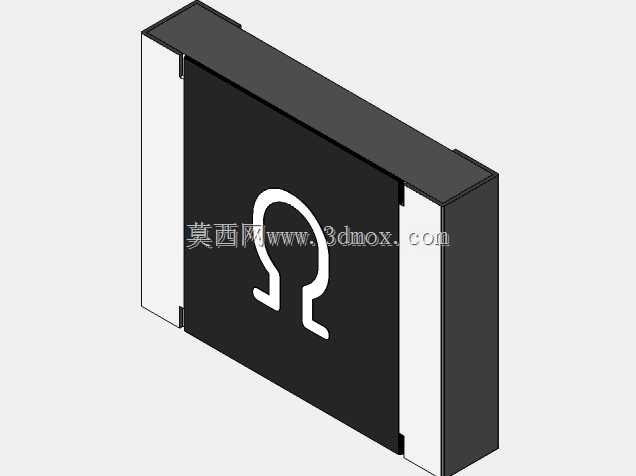

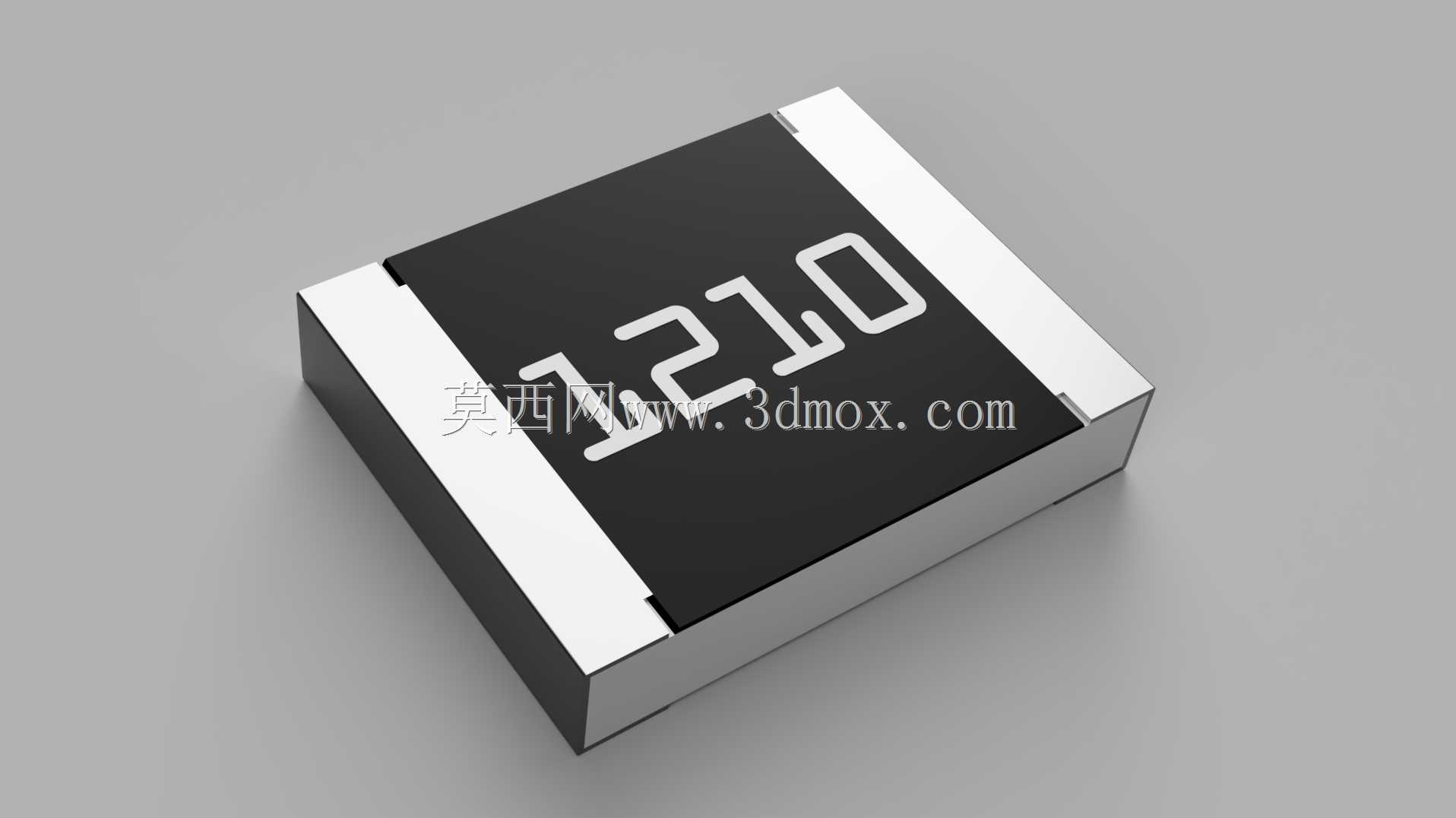

　　从实际工程视角看，1210对应英制封装代号，公制尺寸约为3225，即本体长度约3.2mm、宽度约2.5mm。模型在外形尺寸与安装边界上严格遵循片式元件的典型结构：中部为黑色绝缘保护层，覆盖内部电阻膜与陶瓷基底；两端为银白色端电极，用于回流焊时与PCB焊盘形成可靠焊点。建模时对端电极的倒角、保护层边缘以及本体厚度均做了写实处理，能够在装配体中准确反映元件与周边器件、壳体、散热片之间的安全间隙。

　　设计这类元件模型时，不能只关注外观渲染效果，更要服务于结构设计与工艺验证。端电极宽度决定焊盘设计的最小间距，本体高度影响板卡上方的限高区域，而元件两端的金属化区域则关系到焊点润湿范围与立碑、偏移等焊接缺陷的预判。将该模型导入PCB结构协同环境后，工程师可以核对贴片坐标方向、确认丝印框与本体的对应关系，并在高密度布板阶段评估相邻电容、二极管、连接器之间的物理冲突。

　　在设备实际用途方面，1210电阻相比0402、0603等更小封装，具有更高的额定功率裕量和更好的机械强度，适合电源回路、负载检测、工业采样等电流相对较大的位置。其矩形片式结构适合高速贴片机吸取，配合编带包装可实现大批量自动化装配。模型中呈现的平整顶面也符合吸嘴接触要求，两端对称电极则保证热容量均衡，有利于回流焊过程中熔融焊锡的同步爬升。

　　建模思路上，本体采用规则长方体表达陶瓷基体与电阻层叠合关系，端电极通过独立实体区分材料边界，避免把保护层与焊端混成单一外观件。这样处理后，在三维装配中既能赋予不同材质颜色，也便于后续进行剖面展示或爆炸视图制作。对于需要制作维修手册、装配工艺卡或教学演示资料的人员而言，清晰的结构分区比单纯追求贴图质感更有工程价值。

　　安装边界方面，使用该模型进行布局时应在元件外侧预留焊盘伸出空间与返修热风加热空间，不宜将高大元件紧贴电阻端部布置。若板卡需要涂覆三防漆或灌胶，还需结合本体高度评估胶层流动与应力集中区域。1210电阻虽然属于标准件，但在不同厂商批次中仍可能存在端部镀层形状、顶面标识位置的细微差异，因此该模型适合作为通用数字化样机中的占位与校核模型，用于结构协调、视觉评审和装配模拟，而非替代具体供应商的精密尺寸承认书。

　　在整机数字化开发流程中，准确的片式元件库能够减少后期试装中的干涉返工。通过该三维模型，结构工程师可以与硬件工程师同步确认元件朝向、焊盘占用区和禁布区，工艺工程师也能据此检查吸嘴路径、工装压接位置以及测试探针避让。对于多板拼接、模块堆叠或狭小壳体内部的控制器设计，这种毫米级元件的真实尺寸表达同样不可忽视。
