2010封装表面贴装片式电阻器

　　在消费电子、工业控制板卡以及电源模块的PCB布局中，2010封装的片式电阻属于占用板面空间较为宽裕的一类功率型表贴元件。它的公制尺寸对应5025，即本体长度约5.0mm、宽度约2.5mm，两端焊端占据一定的金属化区域。对于结构工程师而言，这类尺寸在整机堆叠时需要重点考虑元件高度与周边壳体、散热片、连接器之间的安全间隙；对于硬件工程师来说，它常被用于电流采样、负载限流、分压反馈以及功率泄放回路，相比0402、0603等小型封装，能够承受更大的额定功耗和脉冲冲击。

　　从实际装配角度看，2010电阻的两端电极采用三层端接结构，内层与陶瓷基体结合，中间镍层阻挡焊料侵蚀，外层锡层保证回流焊时的润湿性能。焊盘设计不能简单照搬 datasheet 的最小推荐值，而要结合工厂的钢网开口、锡膏印刷量以及元件公差进行修正。若焊盘过长，回流过程中元件容易在熔融焊料表面张力作用下产生立碑或偏移；若焊盘过短，则会导致焊点浸润不足，长期在温变循环下出现开裂。在高密度板卡上，还需要在元件本体下方预留阻焊桥，避免焊盘间锡膏连桥造成短路。

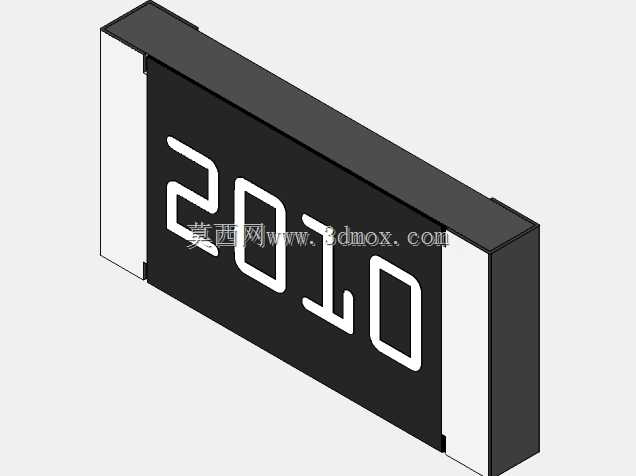

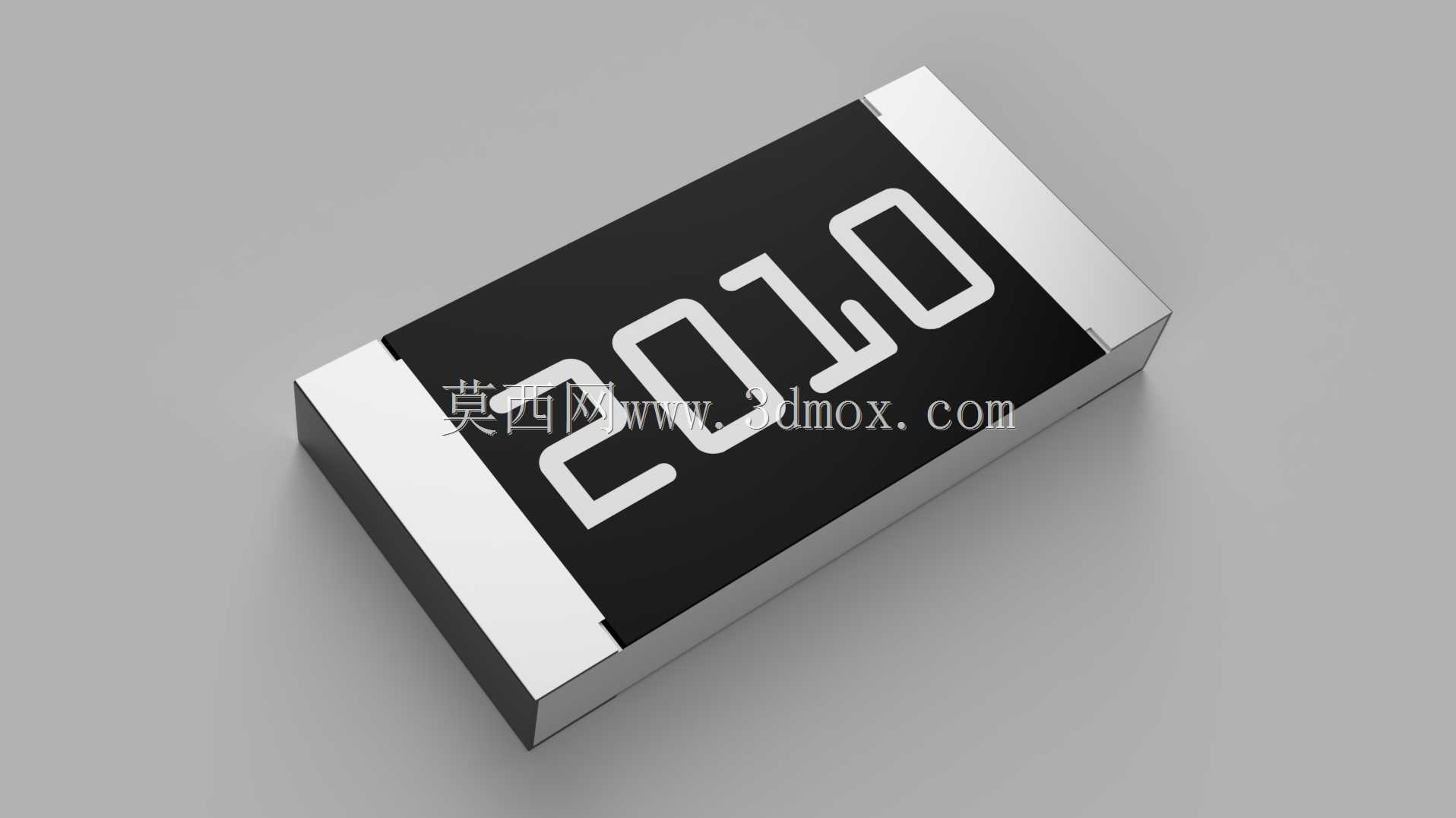

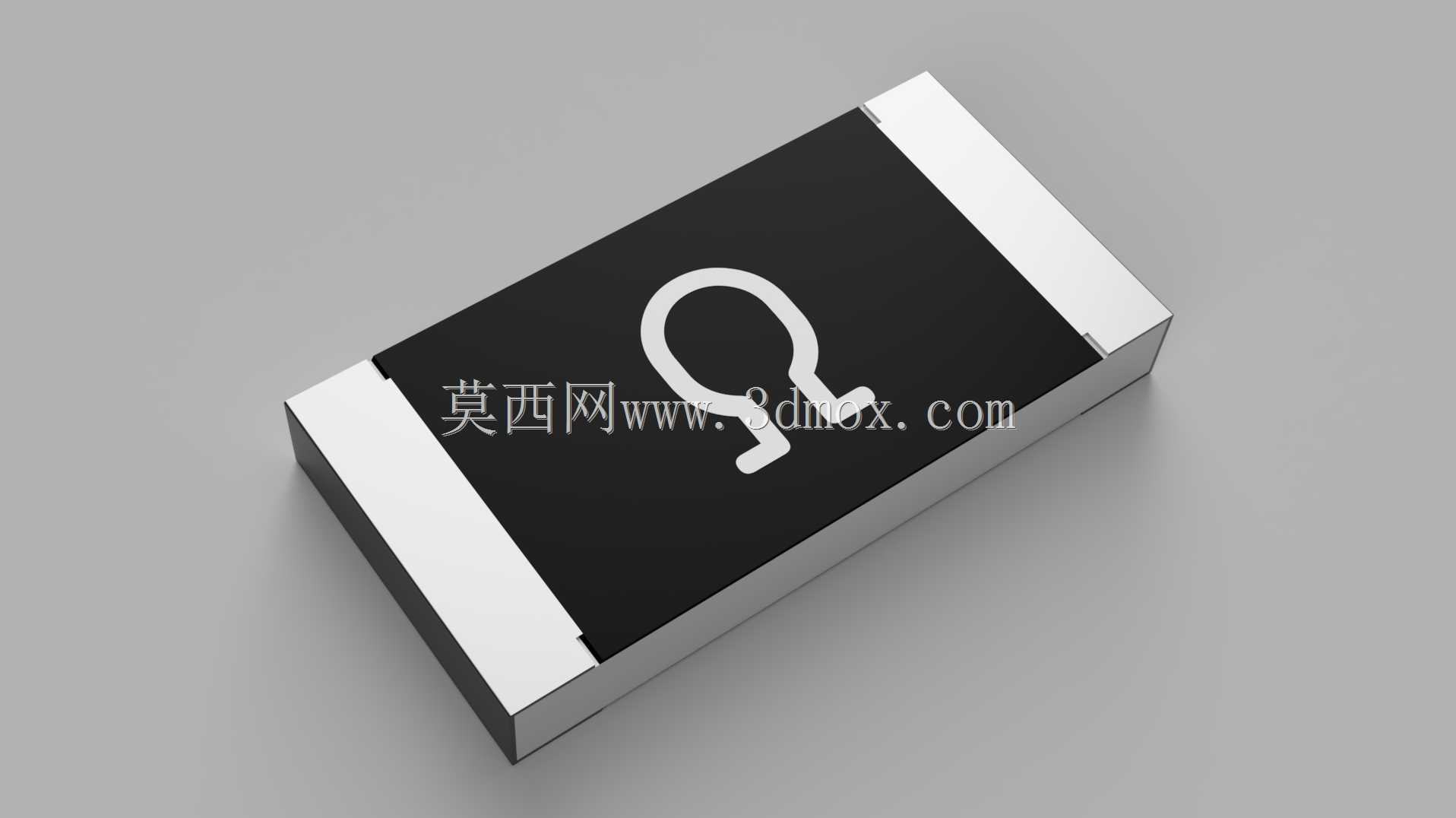

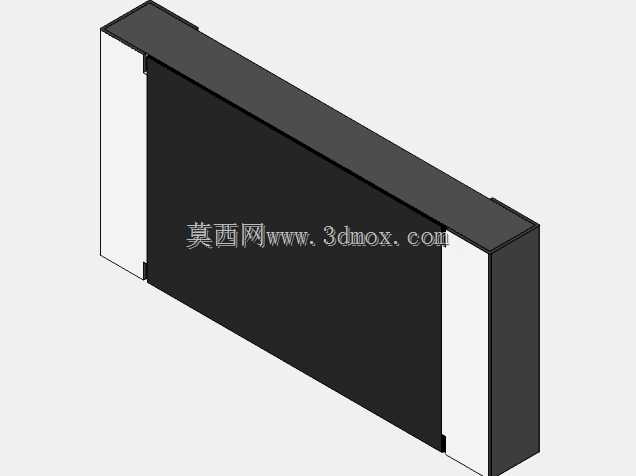

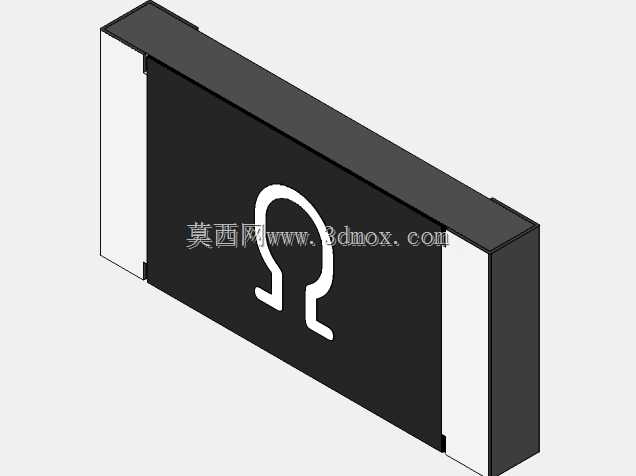

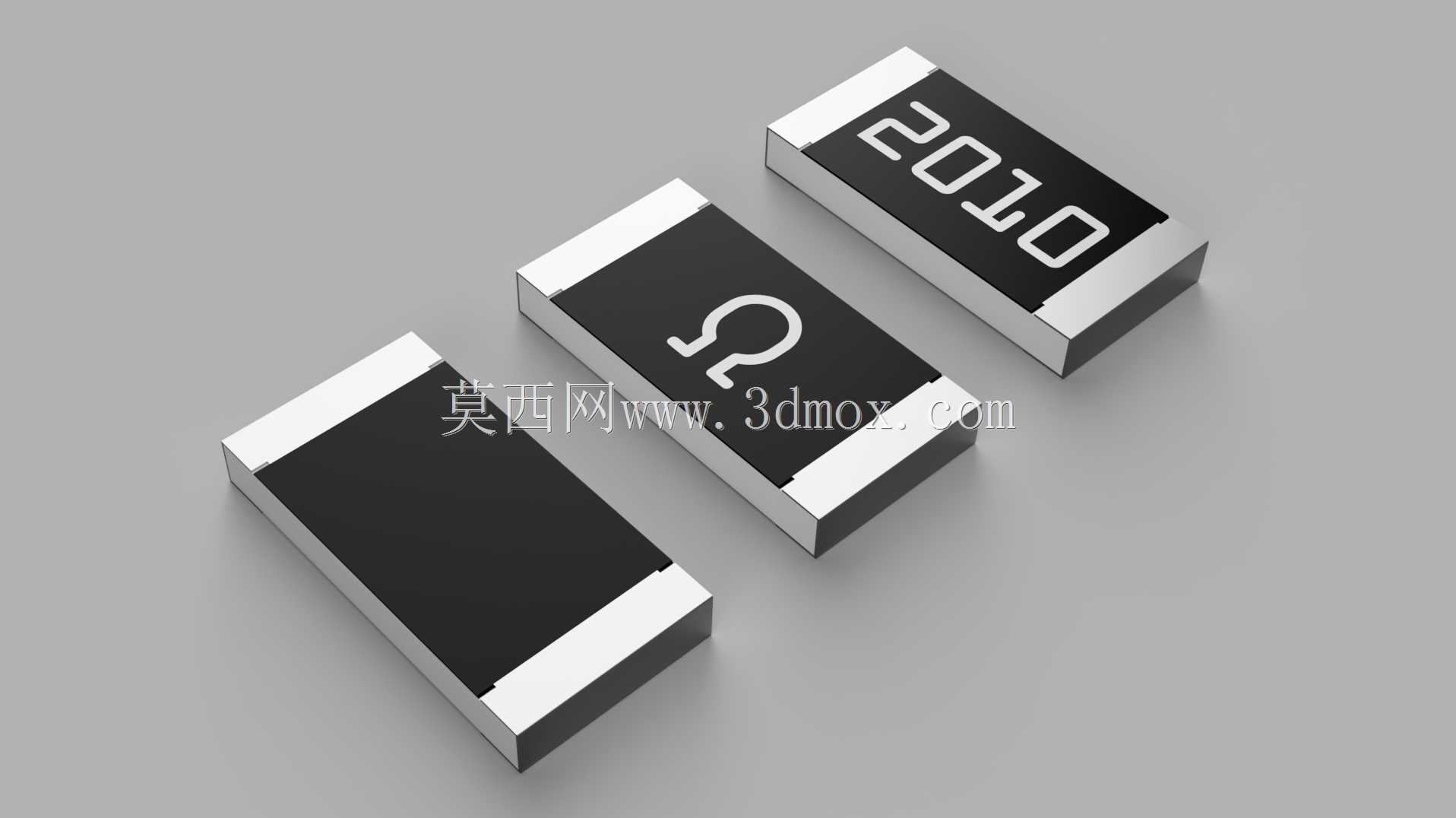

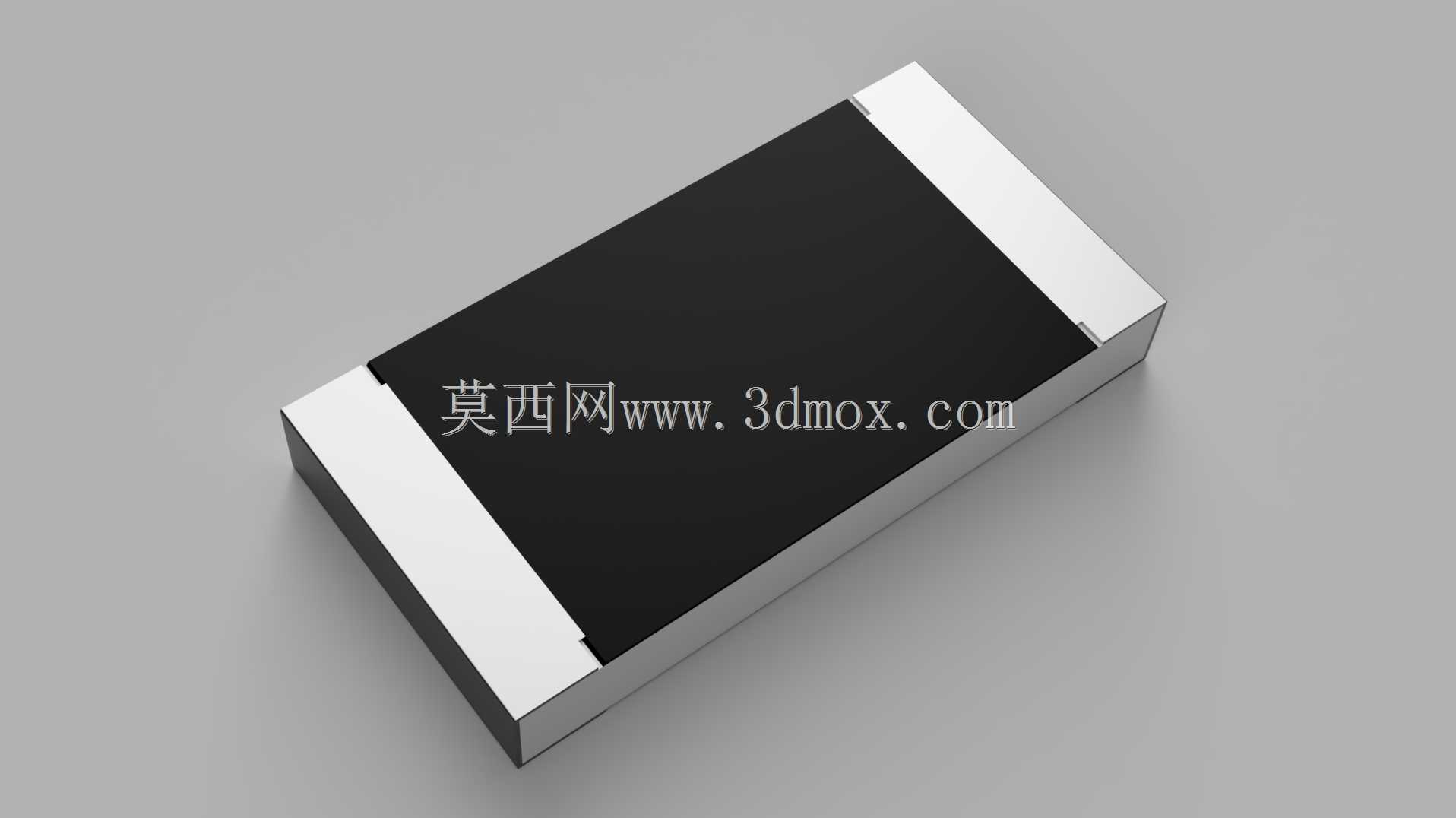

　　该模型还原了片式电阻的典型外观：黑色氧化铝陶瓷基体提供绝缘与机械支撑，顶面白色标识字符用于标示阻值或参数，两端银白色金属端帽覆盖于陶瓷侧面与部分正反面。陶瓷基体本身具有较好的导热性，工作时产生的热量一部分通过端电极传导至PCB焊盘，再由铜箔扩散到板内；另一部分通过上表面向空气对流散热。因此在功率较密集的电源板上，2010电阻下方通常会布置大面积铜皮，并通过多个热过孔将热量引导至内层或底层，避免局部温升过高导致阻值漂移。

　　设计这类三维模型时，不能只把它当作一个简单方块处理。端帽与陶瓷本体之间存在明确的台阶关系，端帽边缘并非锐利直角，而是带有轻微的倒角与圆弧，这既符合真实冲压与电镀工艺，也能在装配视觉上更接近实物。顶面字符的凹陷或印刷效果需要控制深度，过深会在渲染中显得像机械雕刻，过浅则在常规视角下难以辨识。模型的分面应保持简洁，在保证外形识别度的前提下控制多边形数量，使其能够直接用于整机数字样机、PCB装配干涉检查以及产品宣传渲染。

　　在设备选型阶段，工程师往往先根据电路功耗确定封装，再依据阻值精度、温漂、耐压和脉冲能力确定具体料号。2010封装之所以在中功率场景中常见，是因为它在板面占用、焊接可靠性和成本之间取得了平衡。它不需要像轴向引线电阻那样进行通孔加工，也不像更大尺寸的功率封装那样对贴片机吸嘴和回流曲线提出苛刻要求。常规SMT产线的8mm编带供料器即可稳定供料，贴装压力和视觉识别参数也与常见片式元件兼容。

　　从结构边界看，2010电阻在PCB上的禁布区不仅包括本体投影，还应考虑返修热风嘴、 neighboring 元件高度以及测试探针的活动空间。若在其附近布置电解电容、光耦或连接器金属外壳，需要核对最大实体尺寸，而不是只看理想中心距。对于需要涂覆三防漆的板卡，还要在电阻周围预留漆层厚度，避免漆膜堆积改变爬电距离。模型中清晰的端帽边界和本体比例，能够帮助结构工程师在早期评审阶段发现这些潜在干涉，而不必等到样机回板后再通过打磨或改板解决。

　　在热设计方面，2010电阻的焊点不仅承担电气连接，也构成主要散热路径。若布局时靠近板边或拼版分离槽，铜箔面积受限，温升会明显高于板内位置；若靠近温度敏感的基准源或采样放大器，电阻自热可能引入额外误差。因此成熟的设计会把功率电阻与精密模拟器件分区布置，并在必要时增加隔热槽或局部铜皮平衡热流。三维模型在虚拟样机中可以与热仿真模型共享几何基准，使结构、电子和工艺团队基于同一外形进行协同判断。

　　总体而言，2010片式电阻虽然是板卡上最基础的被动元件之一，但其封装尺寸、端帽结构、焊盘匹配和散热路径都会直接影响整机可靠性。精确的三维外形能够在装配检查、维护空间评估、工艺文档制作和产品展示中减少沟通偏差，让设计人员在虚拟阶段就把实体制造中可能遇到的问题提前暴露出来。
