1206封装表面贴装电阻器三维结构

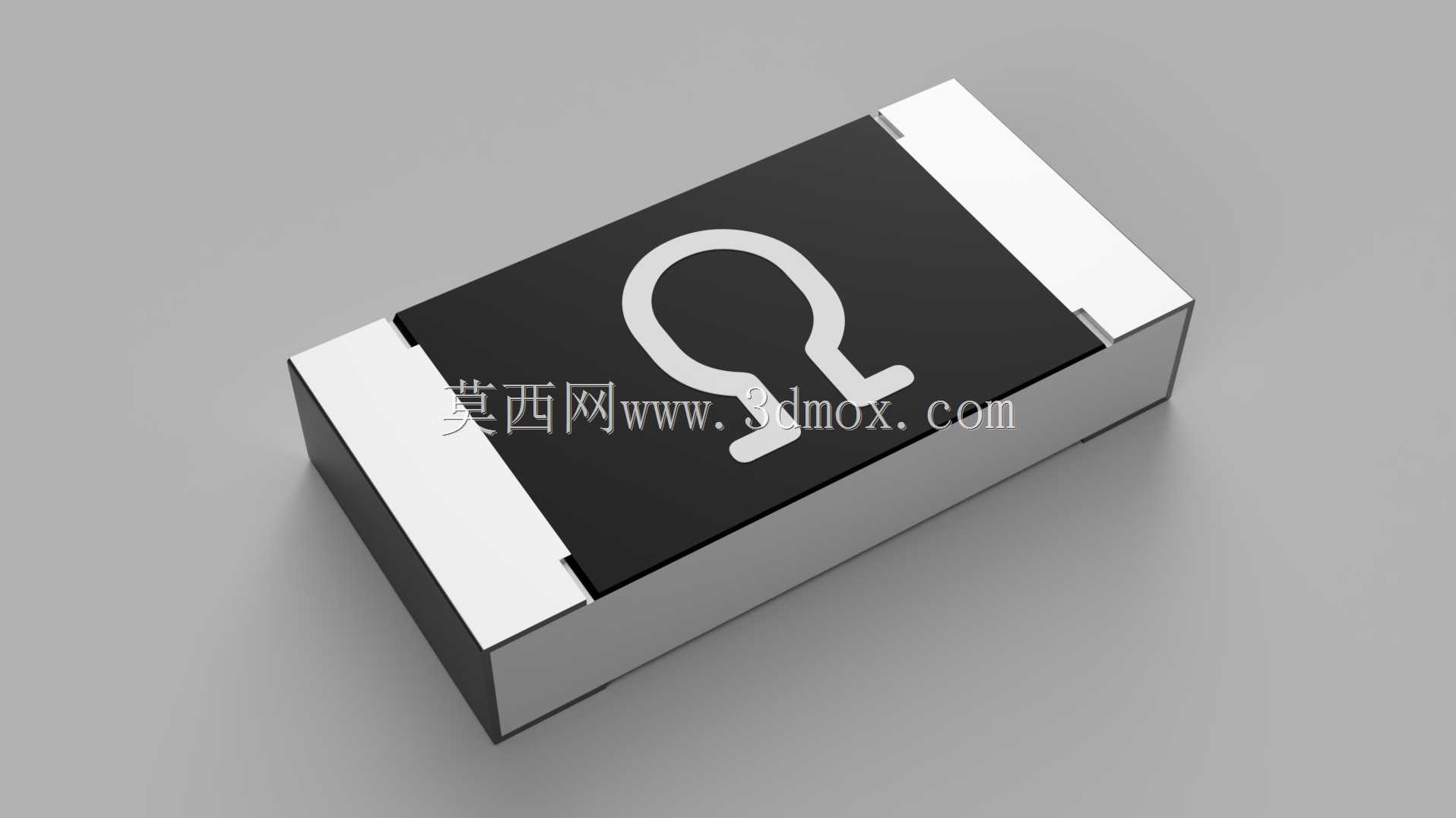

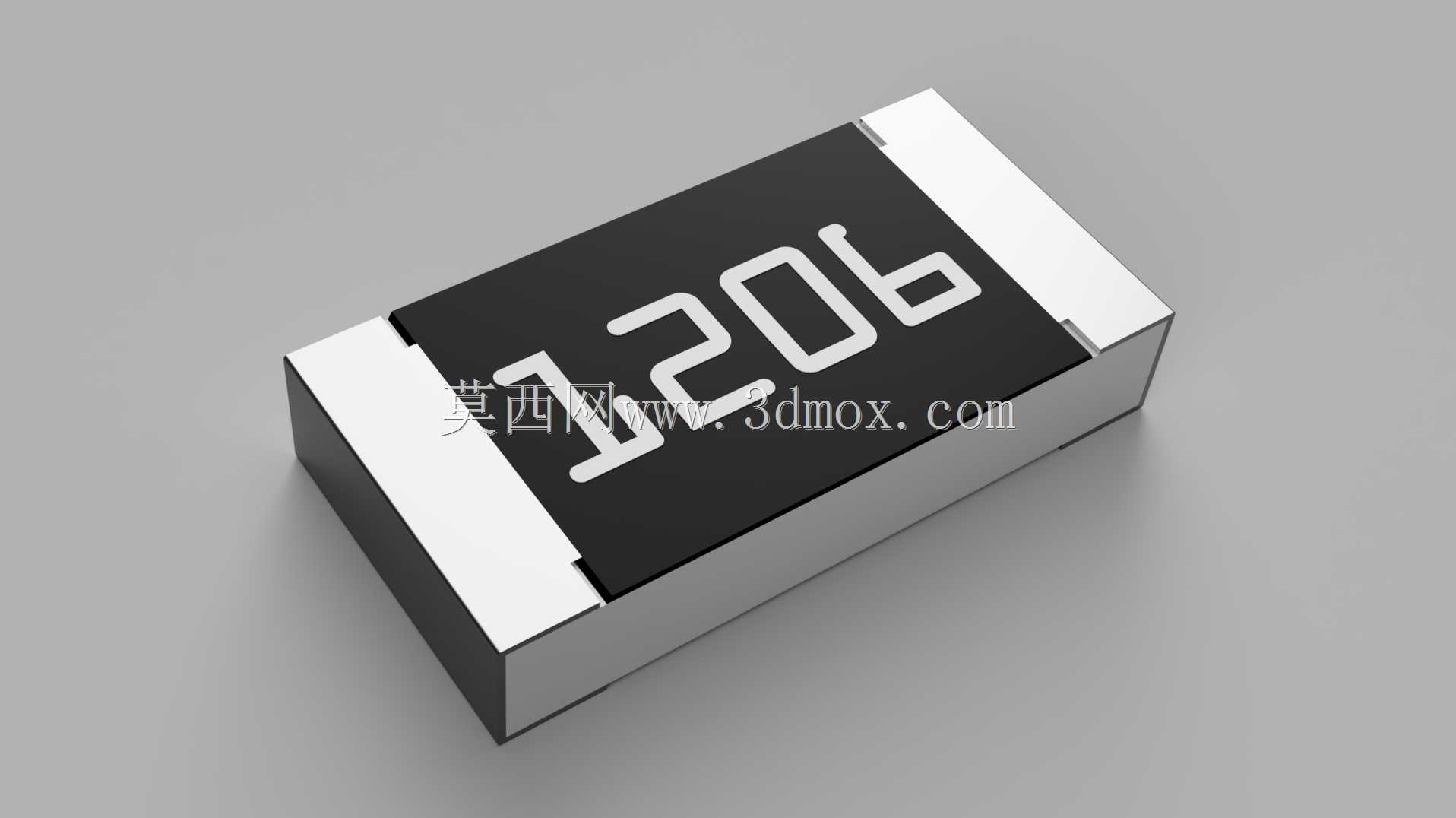

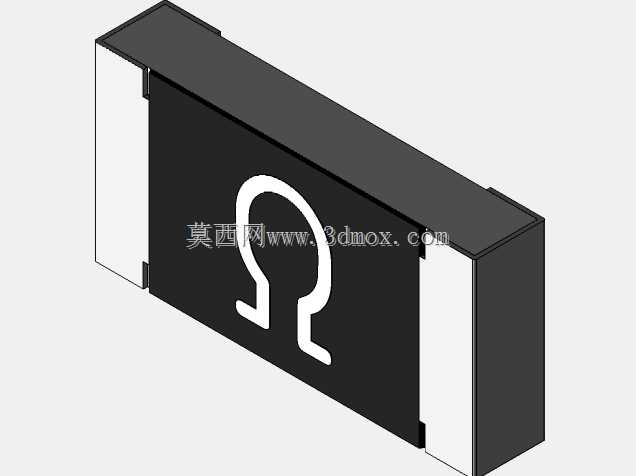

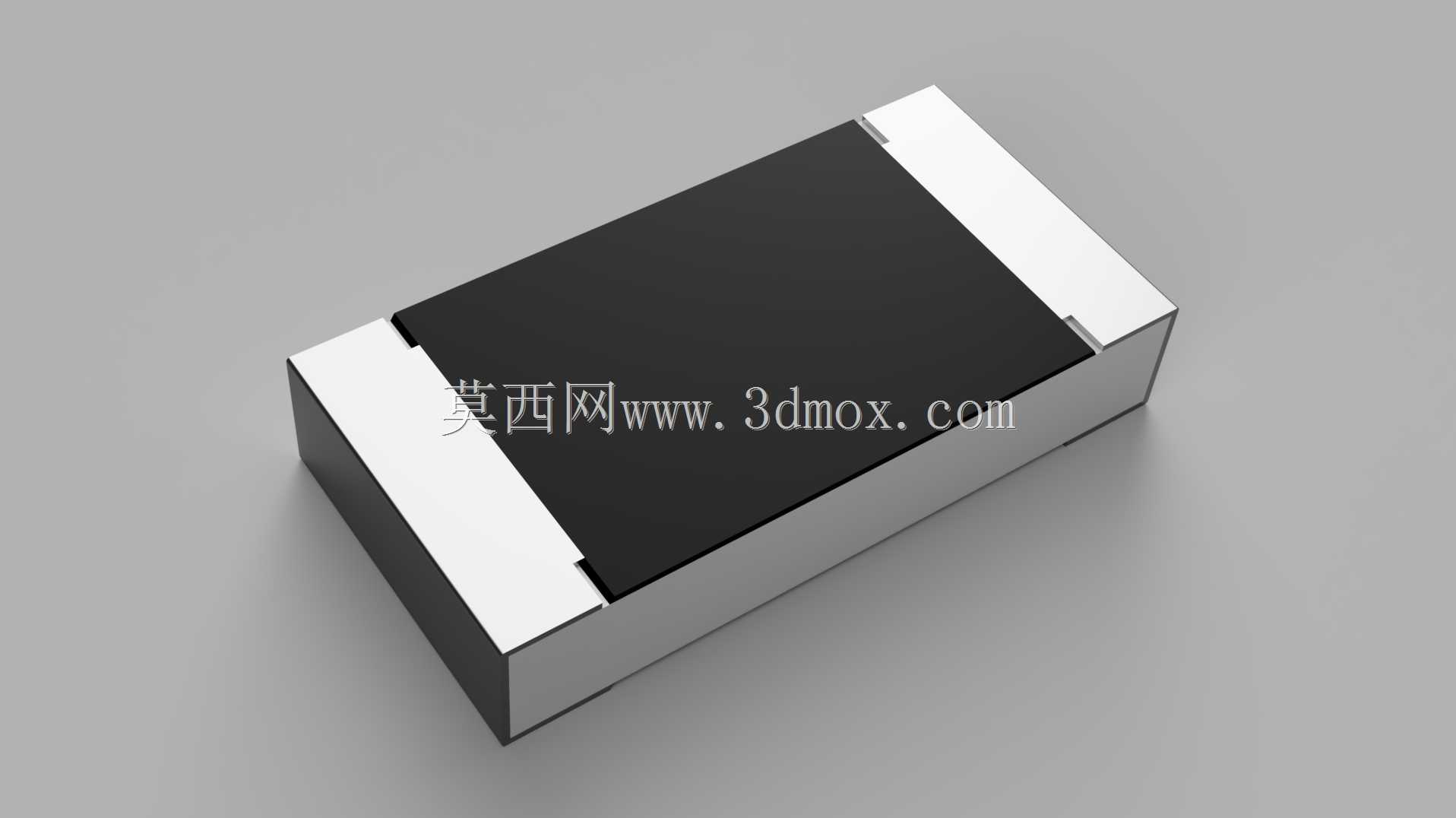

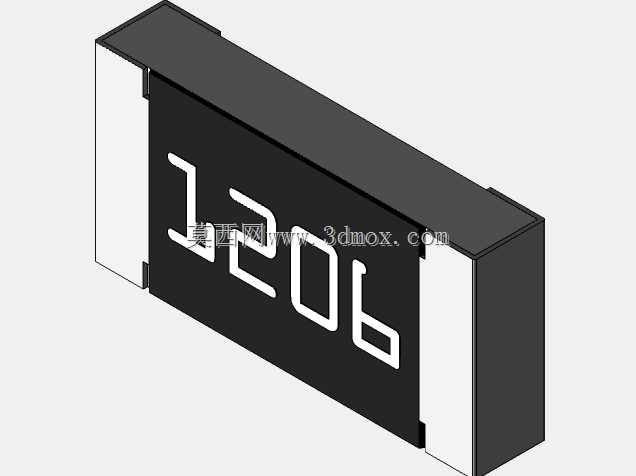

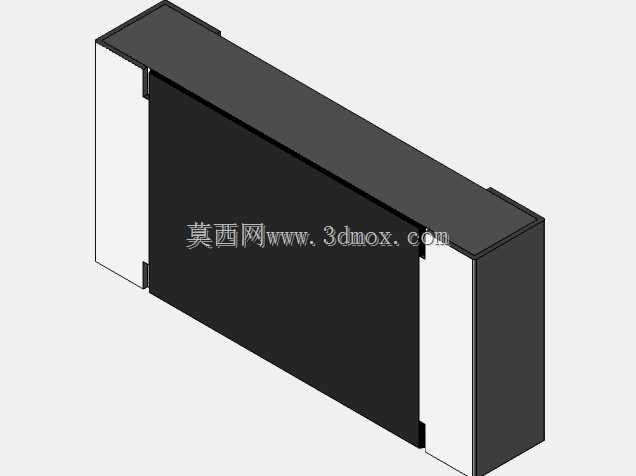

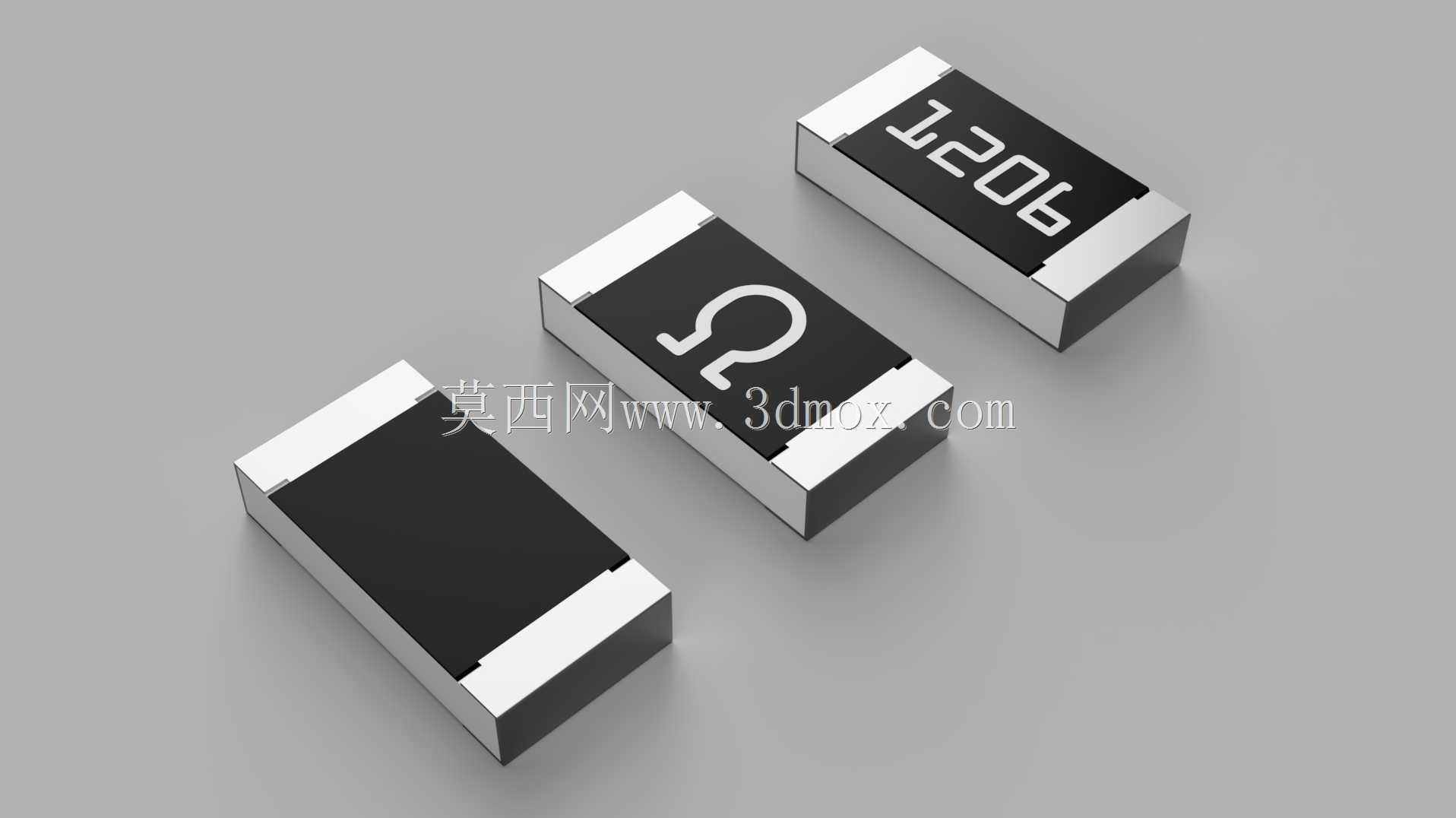

　　在消费电子主板、工业控制板卡、汽车电子模块以及电源管理单元的PCB布局中，1206封装贴片电阻是极为常见的无源限流与分压元件。该三维结构完整还原了表面安装电阻器的实体形态，覆盖陶瓷基体、正面电阻膜层、标识字符、两端端电极以及底部焊接面等全部关键几何特征，可直接用于电路板装配干涉检查、整机布局评审、贴片工艺仿真以及产品可视化展示。从实际选型角度看，1206对应公制3216尺寸，其长度约3.2mm、宽度约1.6mm，厚度随功率等级与厂家工艺略有差异。建模时保留了两端电极的金属包覆范围，使焊盘与元件本体的搭接关系清晰可见；在进行PCB贴装校核时，工程师可据此判断钢网开口、阻焊定义以及回流焊过程中的元件占位是否合理。相比0805、0603等更小封装，1206在功率承载、手工焊接可操作性以及焊点可靠性方面更具优势，常用于电源回路、采样电路以及需要较高散热能力的位置。该模型的设计思路并非只追求外观相似，而是从SMT装配链条出发，把元件在真实生产中的可见面与不可见面同时表达出来。正面黑色电阻层区域印有阻值代码与欧姆符号，字符位置和比例符合常规丝印习惯；陶瓷基体边缘做了微小倒角处理，避免在三维场景中出现过于锐利的非真实棱线。端电极部分采用三段式结构表达：顶面电极、侧面包覆电极与底面焊接电极连续过渡，能够准确呈现元件贴装后与焊锡结合的区域。对于结构工程师而言，这一细节在进行高密度装配时尤为重要，因为相邻元件的安全间距、

　　测试点预留以及返修热风嘴活动空间都需要依据真实外形来判定。在设备用途层面，这类电阻广泛出现在伺服驱动器、PLC接口板、传感器调理电路、充电桩控制板以及LED照明驱动板中。它承担限流、分压、阻抗匹配、上下拉配置等功能，虽然单颗体积很小，却直接影响信号完整性与电源稳定性。三维模型可用于整机BOM可视化、数字样机装配、维修培训课件以及自动化产线吸嘴取件路径模拟。若在贴片机程序调试阶段使用该模型，可提前发现供料器站位、吸嘴高度以及视觉相机识别区域之间的潜在冲突，减少首件调试中的物理试错。外形尺寸与安装边界是建模过程中重点控制的内容。元件本体长度方向决定了两个焊盘外沿之间的最大占用空间，宽度方向则影响相邻元件的中心距；

　　底部电极面积与PCB焊盘重合区域决定焊点强度，而模型中电极厚度的表达可用于评估焊锡印刷量与焊点润湿形态。在进行灌胶或涂覆工艺分析时，电阻顶面与周边高大元件之间的高度差也会影响胶体流动路径，因此模型保留了真实厚度比例，而不是简化成无厚度薄片。从建模规范看，陶瓷基体与端电极采用分离实体表达，便于在渲染或工程动画中分别赋予材质；电阻膜区域与标识字符位于同一正面，字符不单独凸起，以符合常规片式电阻的印刷工艺。侧面可见的电极包覆高度按照典型量产元件设定，能够反映波峰焊或回流焊后焊锡爬升的大致范围。对于需要建立通用封装库的工程师，该模型可作为1206系列电阻的外形基准，再依据具体厂商规格书微调厚度、端子尺寸与公差带。在高密度电路板设计中，

　　常需要把机械模型导入ECAD环境进行3D碰撞检查。该模型坐标原点可设置在元件本体几何中心或底部第一电极端点，以匹配不同EDA软件的封装原点习惯；底面与PCB表面贴合，装配后不产生悬浮。若用于热仿真前处理，可依据模型划分陶瓷体、电阻膜和金属端子区域，分别赋予材料属性，从而分析功率耗散在焊点与邻近铜箔上的传导路径。整体来看，这个1206贴片电阻三维结构兼顾了电子装联中的工程细节与外观识别度。它既不是单纯的产品宣传图，也不是过度简化的占位块，而是能够服务于选型确认、装配校核、工艺仿真和技术交流的实体模型。通过还原端电极包覆、基体倒角、丝印比例和厚度边界，设计人员可以在虚拟阶段更真实地评估板级空间、焊接工艺与可制造性，从而降低样机阶段因封装尺寸误判、元件干涉或焊盘不匹配带来的返工风险。
