径向直引脚可复位PTC过流保护元件

　　在低压控制回路、消费类电子主板、小型机电设备的供电支路设计中，过流保护元件是不可或缺的基础器件，这类元件的选型与安装适配性，直接决定了设备故障状态下的损坏范围与后期维护成本。传统一次性熔断式保险丝在触发过流保护后必须更换，对于需要频繁启停、存在短时冲击电流的工况，不仅维护工作量大，还容易因备件不足导致设备长时间停机，可复位PTC保护元件正是针对这类痛点开发的方案。

　　这款径向引脚的可复位PTC元件，主体采用扁圆形环氧封装结构，封装本体直径为7.9毫米，整体厚度控制在5毫米以内，扁平的本体结构可以在贴装或插装后尽可能降低对安装空间的高度占用，适配外壳内部空间局促的紧凑型设备布局。两根平行直引脚从本体同一侧径向引出，引脚采用镀锡铜材加工，表面做了抗氧化处理，既可以适配波峰焊的批量插装焊接工艺，也能满足手工补焊的维修场景需求，引脚的长度预留了足够的弯折余量，设计人员可以根据PCB板的安装孔位、内部走线的避让需求对引脚做适度弯折调整，不需要额外增加转接连接件。

　　从功能特性来看，这款元件基于高分子PTC材料的正温度系数电阻特性工作，正常工作状态下元件自身电阻极低，串联在供电回路中产生的压降可以忽略不计，不会对后端负载的正常供电造成影响；当回路中出现过流、或者元件自身温度因为异常工况升高到动作阈值时，高分子材料内部的导电通路会快速断开，元件电阻瞬间跃升至高阻状态，将回路电流限制在极低水平，从而切断后端故障电路的供电，避免故障范围扩大。当故障解除、回路断电后，元件温度逐步恢复到常温区间，内部导电通路会自动重建恢复低阻状态，不需要人工更换元件即可让回路恢复正常工作，大幅降低了售后维护的频次与成本。

　　在实际选型适配过程中，设计人员需要重点关注几个安装边界参数：首先是元件的保持电流与动作电流参数，需要匹配对应回路的正常工作电流与故障保护阈值，避免正常启动的冲击电流导致元件误触发，同时也要保证故障状态下元件能快速动作切断回路；其次是安装空间的预留，扁圆形本体的周边需要预留至少1毫米的散热间隙，不能紧贴发热量大的功率器件布置，避免周边器件的热辐射导致元件温升过高出现误动作；引脚焊接时需要控制焊接温度与焊接时间，避免高温传导到元件内部导致高分子材料性能提前衰减，影响元件的正常使用寿命。

　　这类径向直引脚的可复位PTC元件，适配场景非常广泛，从小型家电的控制板、办公设备的供电回路，到小型工业传感器的供电支路、玩具类电子产品的电源输入端，都能看到这类元件的应用。相比轴向引线的同类元件，径向平行引脚的结构可以直接适配标准2.54毫米间距的PCB插孔，不需要在PCB设计时做特殊的孔位偏移，能直接套用通用的插装元件封装库，降低PCB设计阶段的工作量；扁圆形的封装相比圆柱形封装，在自动化插装过程中定位更稳定，不容易出现引脚歪斜、插装不到位的问题，能有效提升批量生产阶段的组装良率。

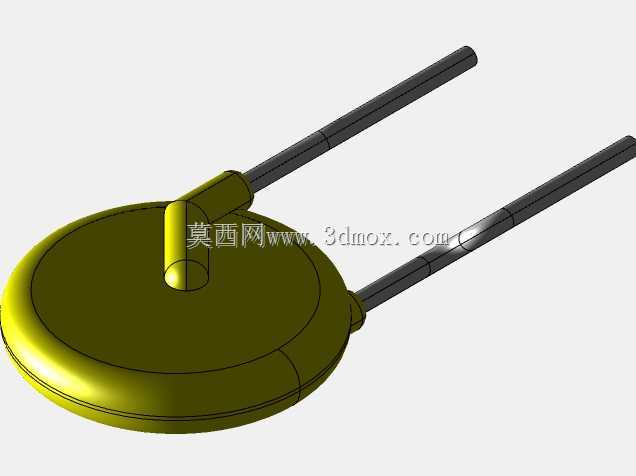

　　在三维建模过程中，这款模型严格按照实物的尺寸比例还原，封装本体的圆角弧度、引脚的直径与伸出长度都做了精准复刻，设计人员在做设备内部结构的干涉检查时，可以直接调用该模型导入装配体，验证元件与周边结构件、其他电子元件的间隙是否满足安装要求，避免后期开模或组装时出现空间干涉问题。同时模型还原了元件的实际外观质感，在做产品的爆炸图、装配示意文档时，可以直接调用该模型做可视化展示，不需要额外做外观的渲染处理，能有效缩短技术文档的制作周期。
