直插式聚丙烯薄膜电容器三维结构

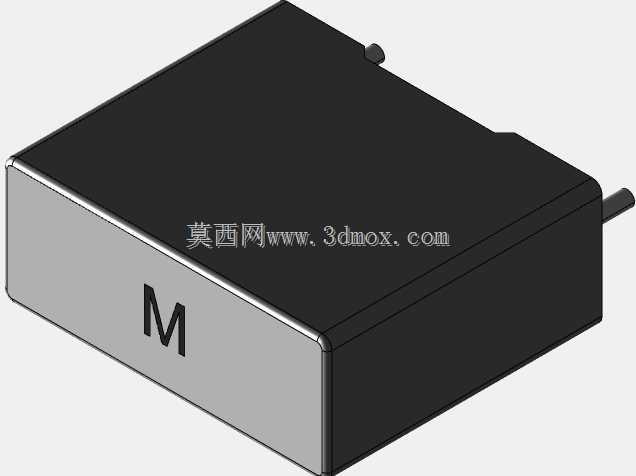

　　在消费类电源板卡、工业控制驱动板、小功率家电控制回路的PCB布局阶段，直插式薄膜电容是板上极为常见的无源元件，这类元件的三维建模精度，直接影响到PCB装配阶段的干涉检查结果，很多新手工程师在做结构评审时，往往只关注电容的长宽高主体尺寸，忽略引脚伸出长度、引脚节距、本体顶部的微小凸台结构，导致实际过波峰焊后，元件和上方的塑料绝缘挡片、散热片固定支脚出现硬干涉，不得不临时改板打样，拉长项目迭代周期。这个电容模型的本体采用方正的塑封结构，主体侧面做了微小的倒角过渡，避免直角棱边在装配时刮伤相邻导线的绝缘层，本体端面的标识区域预留了足够的平面空间，用于印刷容值、耐压、耐温等级等生产标识，不会因为曲面弧度导致丝印模糊不清。

　　引脚部分的设计完全匹配常规THT通孔安装的工艺要求，引脚直径适配PCB上标准的元件插孔，节距控制在常规插件机的抓取精度范围内，不管是手工插件还是全自动插件机作业，都能顺利完成插装，不会出现引脚偏斜插不进孔的问题。引脚伸出本体的长度经过优化，既保证过波峰焊时焊锡能顺利沿引脚爬上形成合格的焊点浸润角，又不会因为引脚过长导致剪脚工序残留的锡渣飞溅到板卡其他区域造成短路风险。从安装边界来看，建模时除了标注本体的长宽高占位尺寸，还额外考虑了电容插装后的引脚弯折余量、本体和PCB板面之间的微小间隙，这个间隙是为了适配波峰焊时的助焊剂挥发空间，避免电容底部紧贴PCB板面残留助焊剂，长期使用后吸潮造成绝缘性能下降。在开关电源的EMI滤波回路里，

　　这类聚丙烯薄膜电容常用来跨接在交流输入侧，滤除共模干扰信号，相比陶瓷电容，它的容量稳定性更好，不会因为直流偏压出现容值大幅衰减，相比电解电容，它的高频阻抗更低，耐纹波电流能力更强，使用寿命也更长，在小功率LED驱动电源、电风扇控制板、洗衣机电脑板这类对成本敏感、可靠性要求又不低的场景里应用极广。建模过程中，本体的分模线位置做了贴合实际量产工艺的还原，在本体靠近顶部的位置设置了微小的注塑凸点，这个凸点是注塑模具进胶口残留的特征，很多理想化的元件模型会忽略这个细节，导致做整机装配的碰撞检查时，漏掉这个凸点和上方结构件的干涉，实际量产时才发现元件装不进去，造成外壳模具返工。另外，模型的引脚根部做了微小的圆弧过渡，

　　还原了实际元件引脚和本体封装处的应力释放结构，避免在做引脚抗弯折强度仿真时，出现应力集中系数计算失真的问题，结构工程师在做板卡抗震仿真时，这个过渡结构的还原度直接影响引脚疲劳寿命的计算结果，如果把引脚和本体的连接做成直角，仿真出来的断裂风险会比实际情况高很多，导致不必要的结构加强设计，挤占板上其他元件的布局空间。在做整机的安规距离校核时，这个模型的本体外形精度也能帮工程师快速确认电容本体和周边带高压的元件、金属外壳之间的爬电距离是否满足安规标准要求，不用等实物样机做出来才发现距离不够，临时在外壳上贴绝缘片补救。
