六英寸手柄驱动对夹式蝶阀结构设计

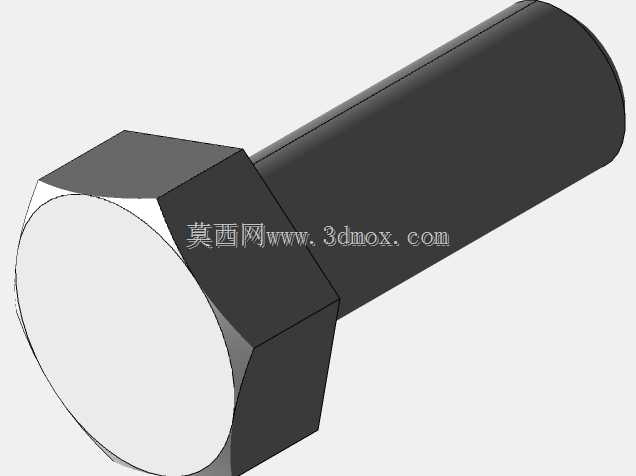

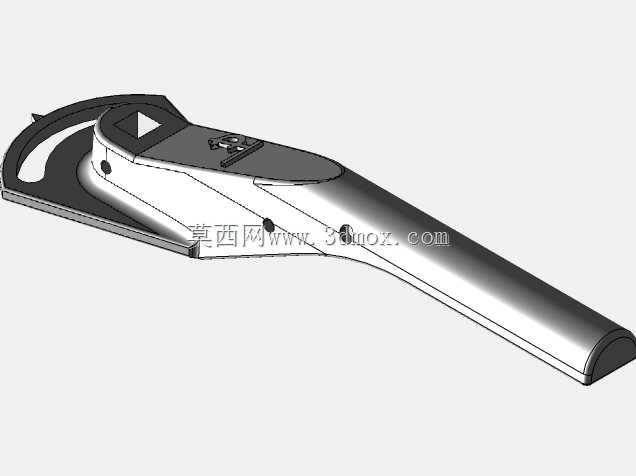

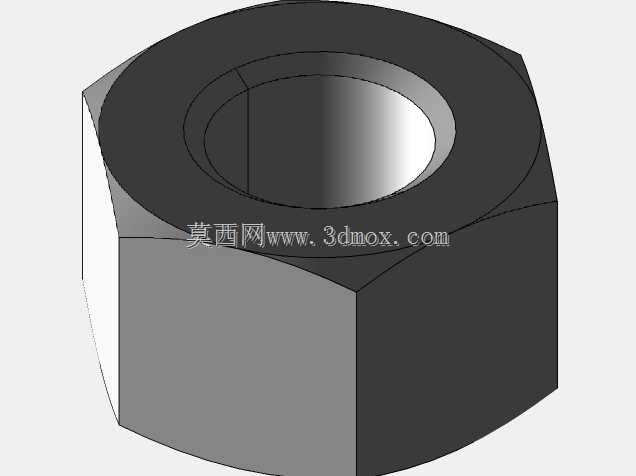

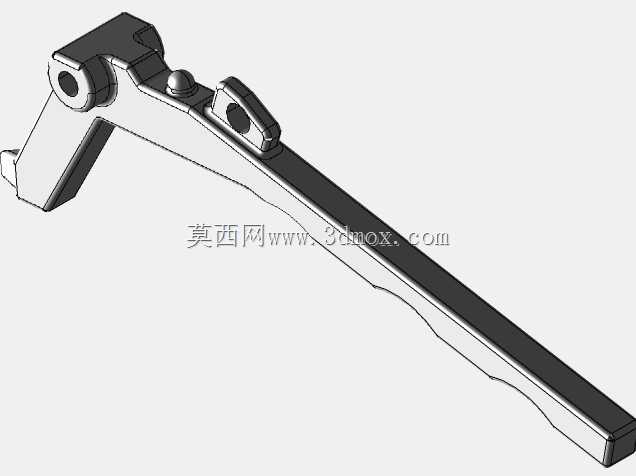

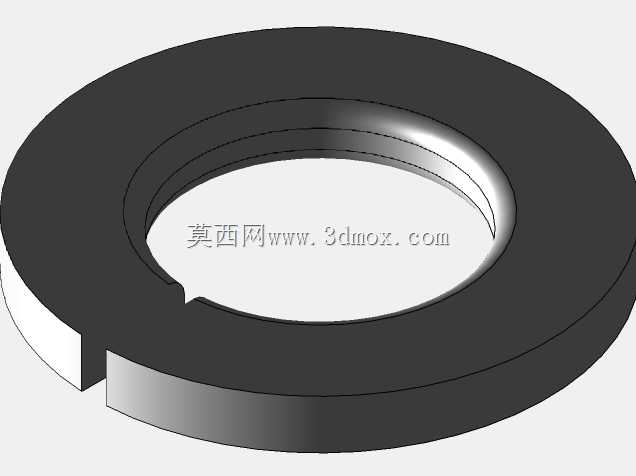

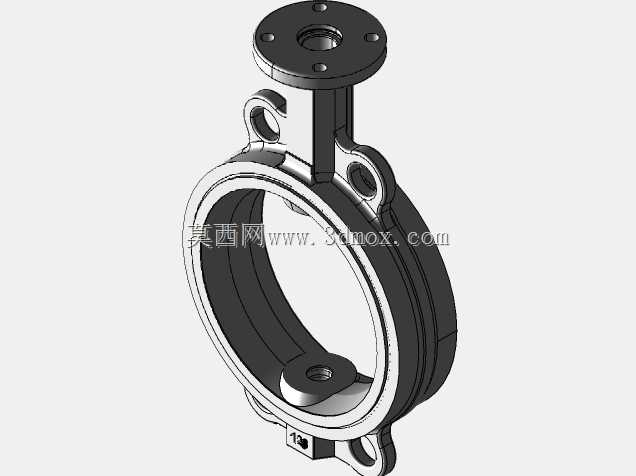

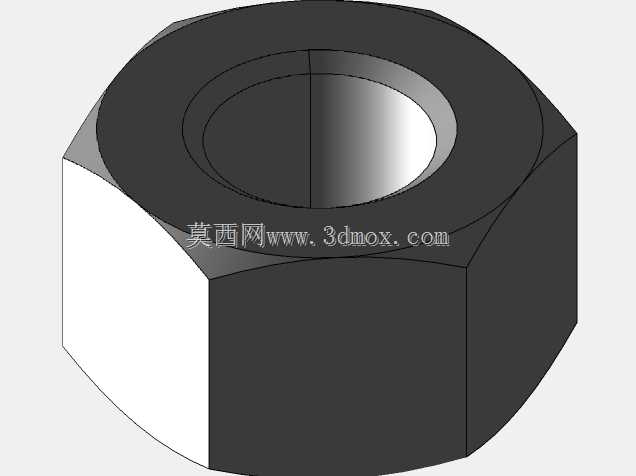

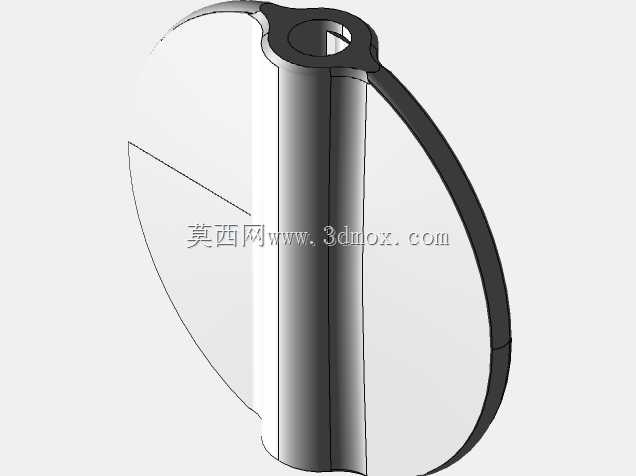

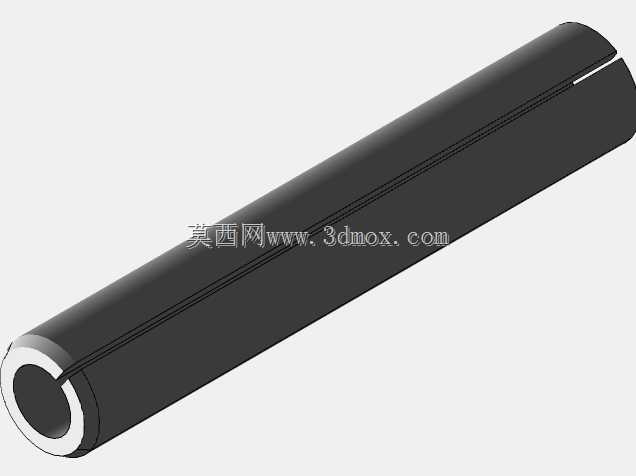

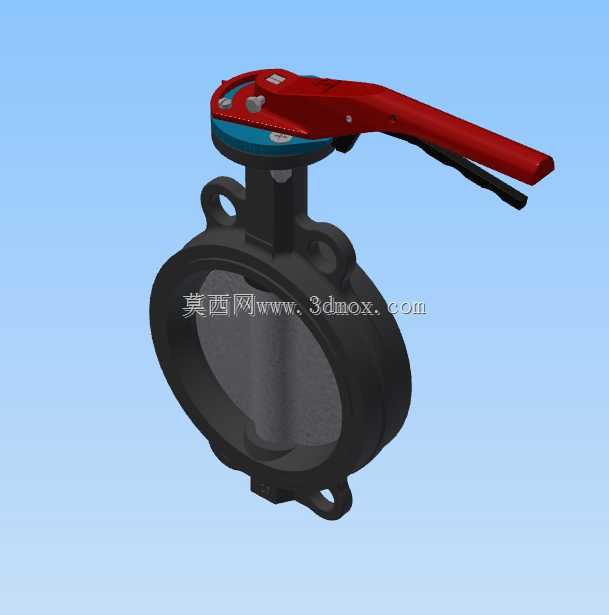

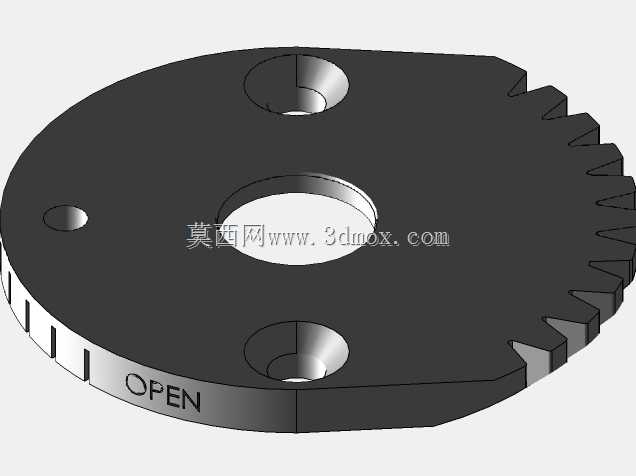

这款六英寸手动对夹式蝶阀，主要面向民用与工业流体管路系统的通断与流量调节需求，常见应用场景包含中央空调冷却水循环管路、空气处理机组进出水管路、风机盘管接驳管路，同时也适配建筑给排水、一般工况的工业低压输水、暖通空调水系统等场景，作为管路系统的核心控制部件，承担着调节管路内流体通断、控制介质流量大小、截断管路通路的核心作用，相比同口径闸阀、截止阀，蝶阀的结构长度更短，安装占用空间更小，启闭操作更省力，非常适合安装空间局促的管路接驳场景。从功能特性来看，这款蝶阀采用手柄杠杆式驱动结构，手柄上带有多档位定位卡槽，可将阀板锁定在不同开度位置，实现0到90度范围内的流量无级调节，操作人员无需额外工具即可完成启闭与开度调整，日常运维操作十分便捷；阀板采用流线型圆弧结构，在全开状态下流阻系数极低，介质通过时压力损失小，可有效降低管路输送的能耗；阀体采用对夹式结构设计，安装时可直接夹在两片管路法兰之间，无需在阀体上额外加工法兰连接孔，大幅降低了阀体自身的重量与材料成本，同时也减少了安装时的螺栓对位工作量。在设计思路层面，这款蝶阀优先兼顾了安装便捷性与操作可靠性，阀体采用一体式铸造结构，整体刚性充足，可承受低压管路的工作压力，阀轴与阀板的连接部位做了防松定位设计，避免长期启闭操作后阀板出现移位导致的密封失效问题；阀座采用环形橡胶密封结构，包覆在阀体内圈，当阀板转动到关闭位置时，阀板外圆与橡胶阀座紧密贴合，实现可靠的截断密封，可有效避免管路介质的渗漏问题。从外形尺寸与安装边界来看，这款六英寸蝶阀的公称通径对应DN150规格，结构长度符合对夹式蝶阀的通用安装尺寸标准，可适配标准DN150管路法兰的安装间距，安装时无需对现有管路法兰进行额外改造；阀体上下的定位耳带有安装对位缺口，可快速卡在法兰螺栓之间实现定位，避免安装过程中阀体出现移位；手柄的操作转动半径经过优化，在保证操作力矩足够的前提下，尽可能缩小了手柄占用的空间，避免安装后手柄与周边管路、支架出现干涉，即使在管路排布密集的机房、管井内也能顺利完成操作。
