越野赛车前轮带制动总成结构设计

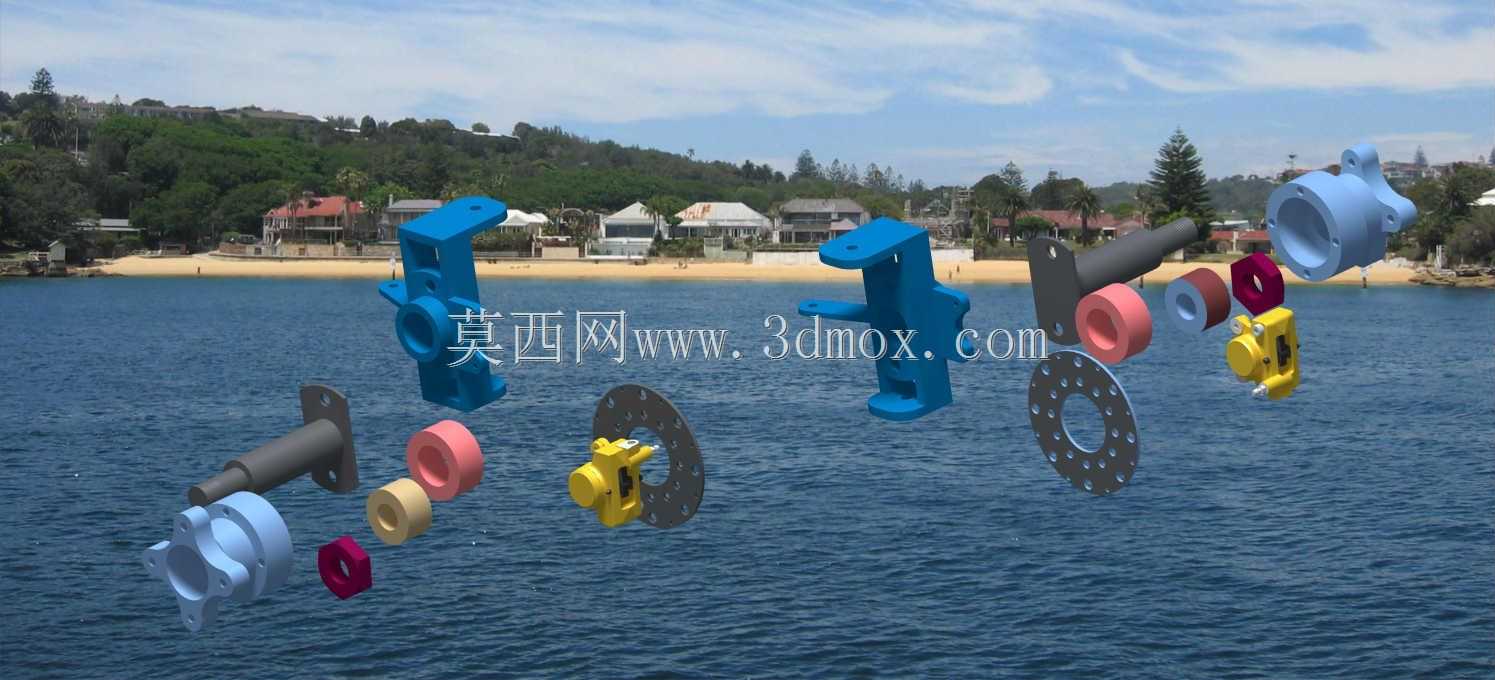

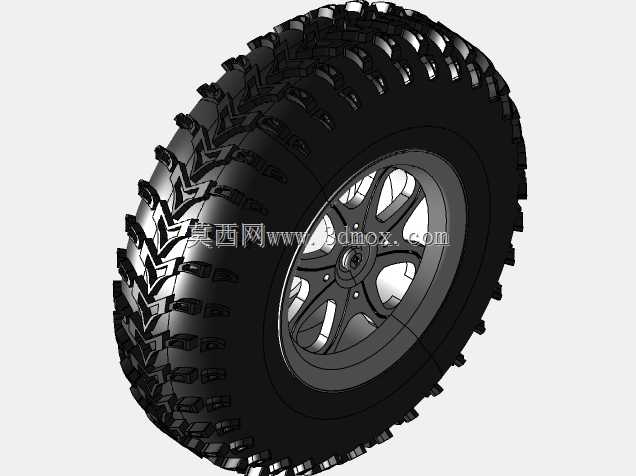

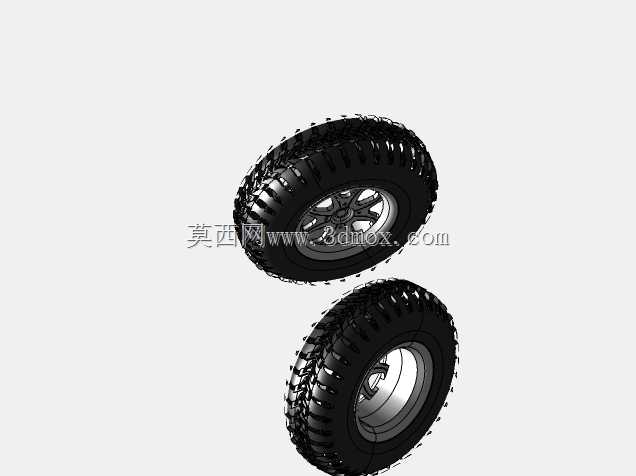

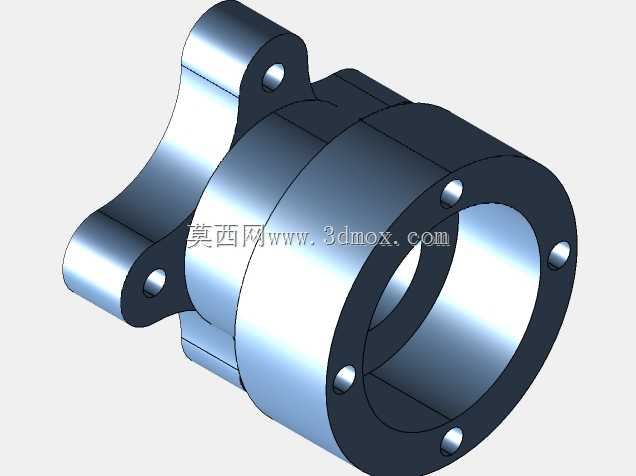

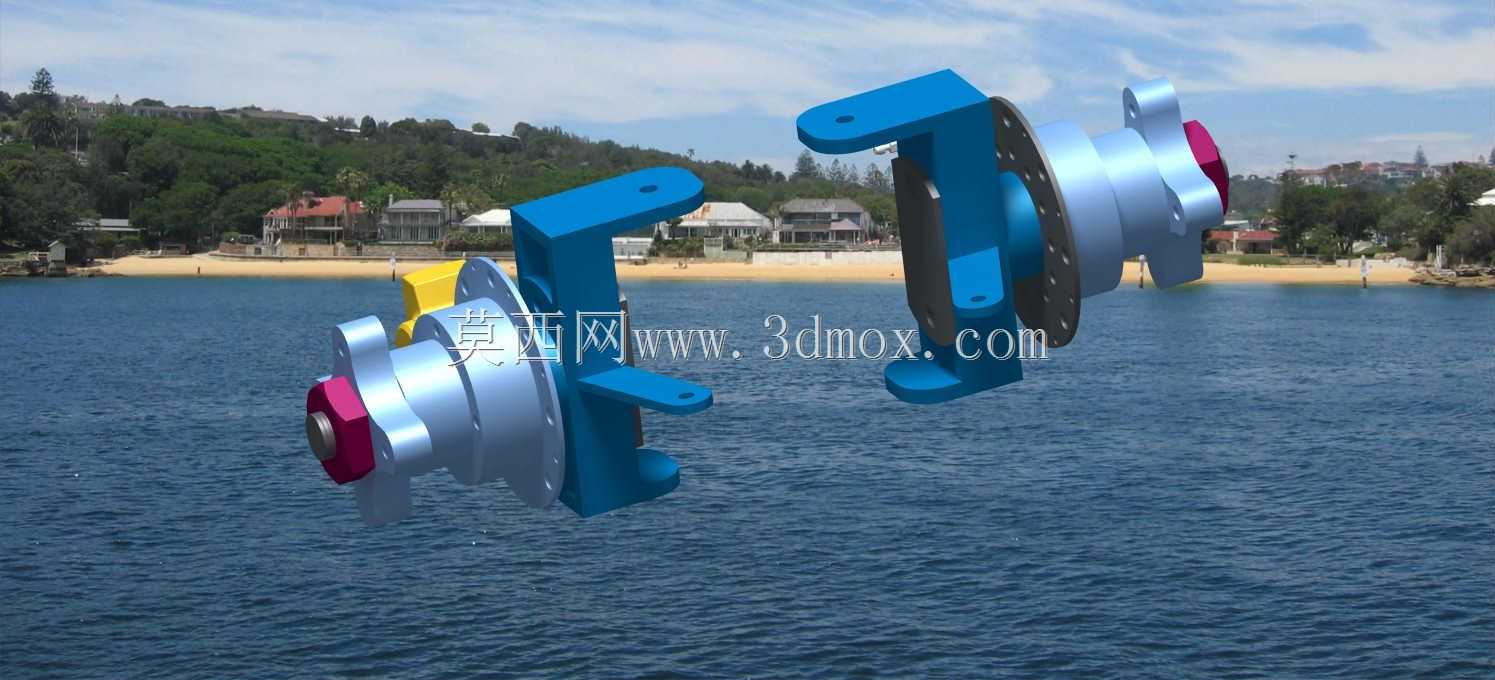

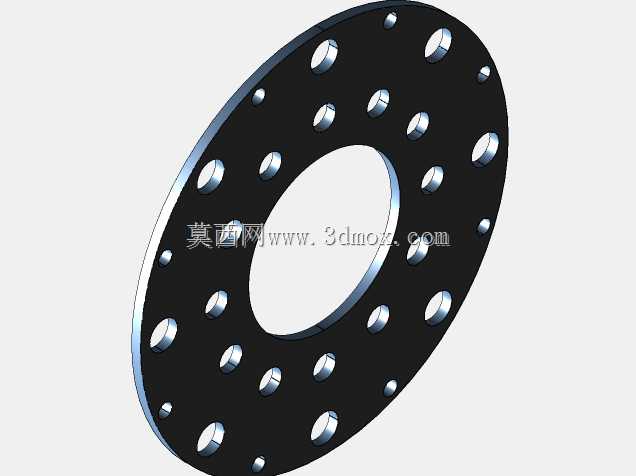

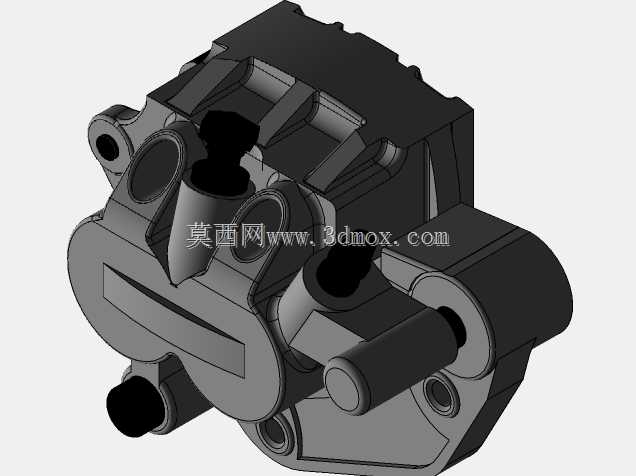

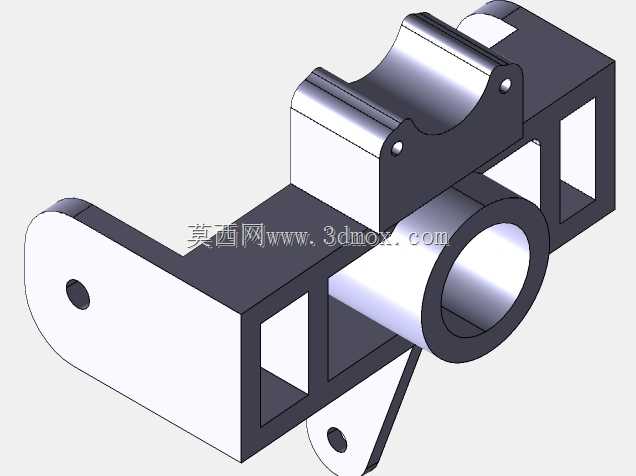

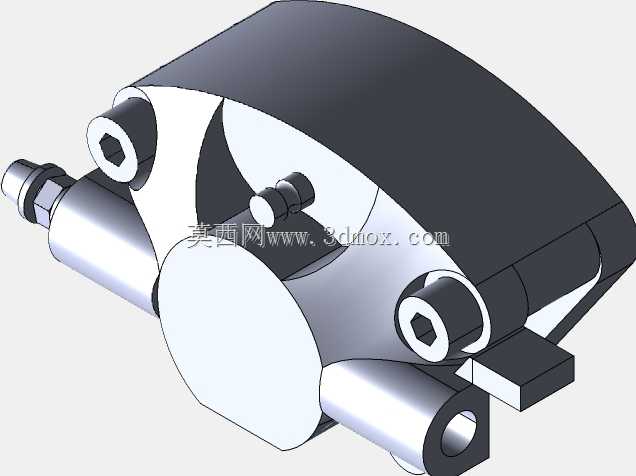

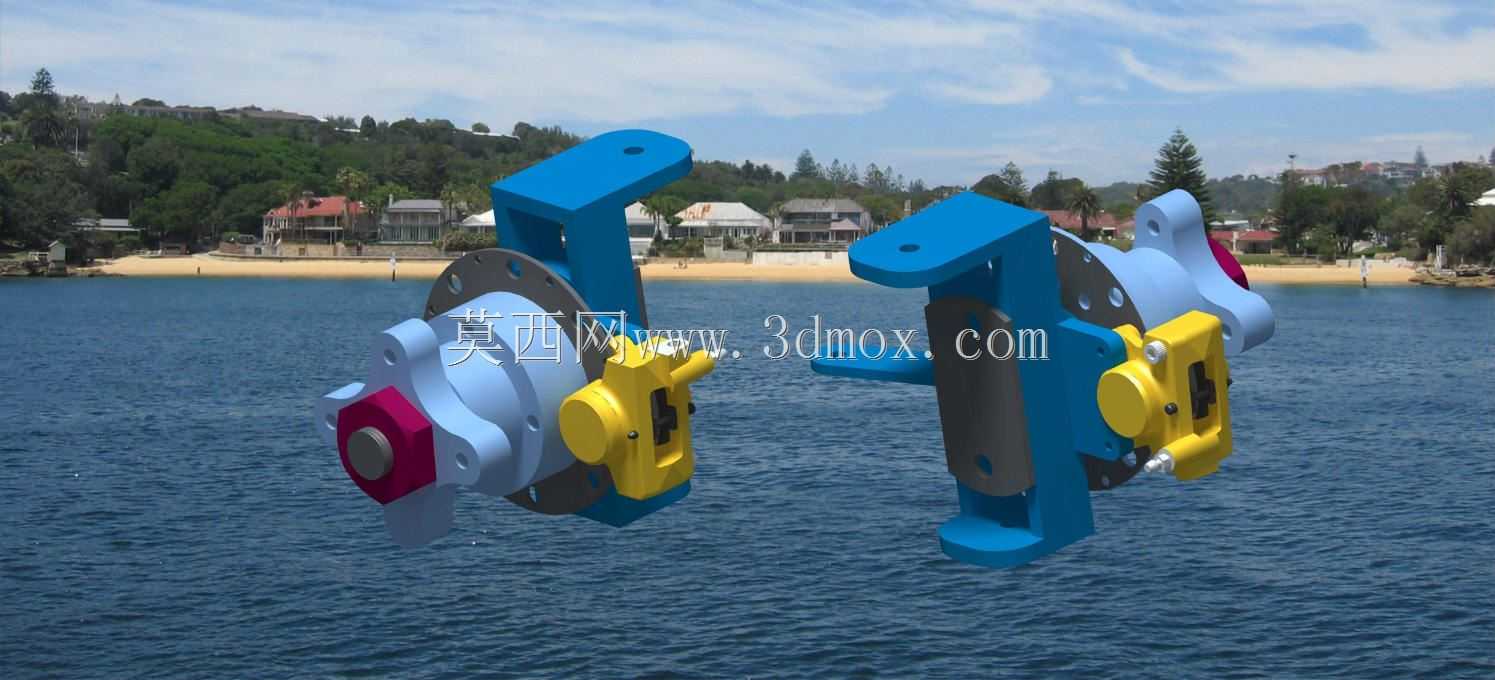

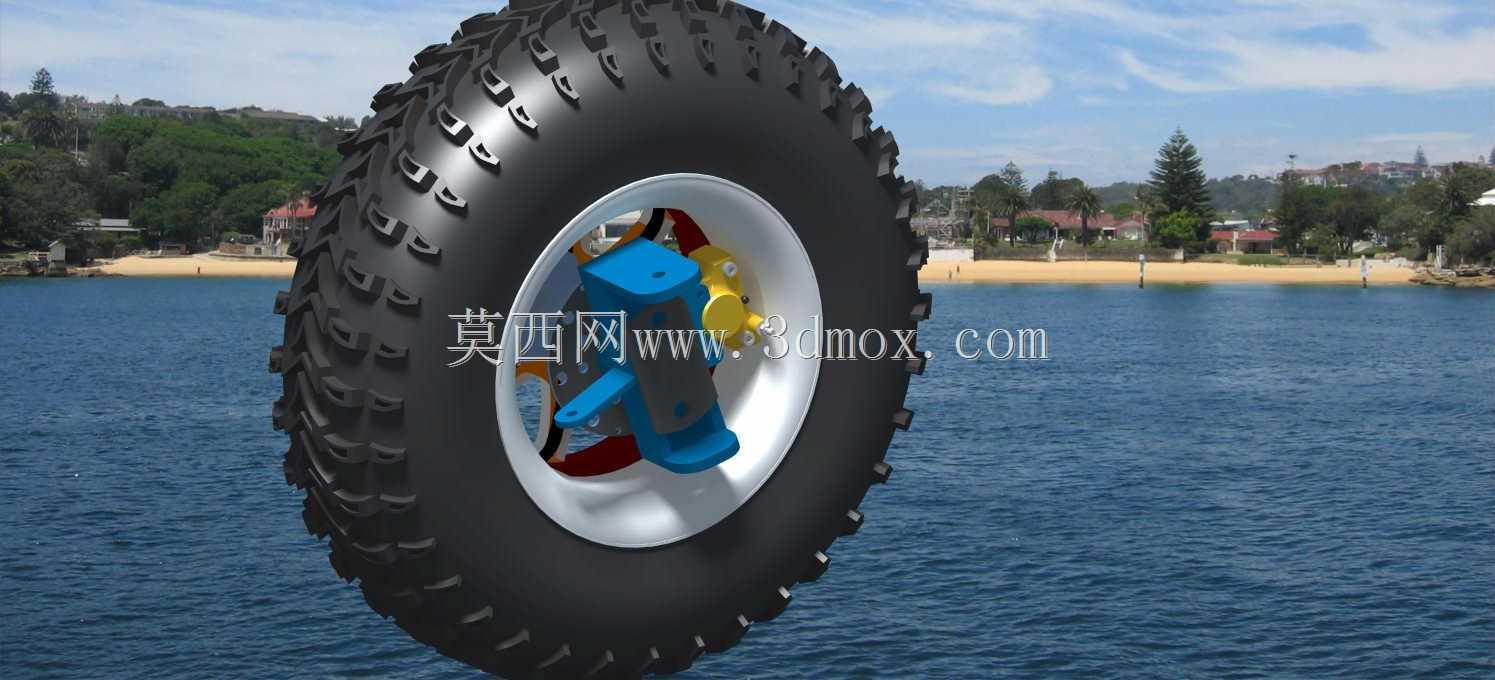

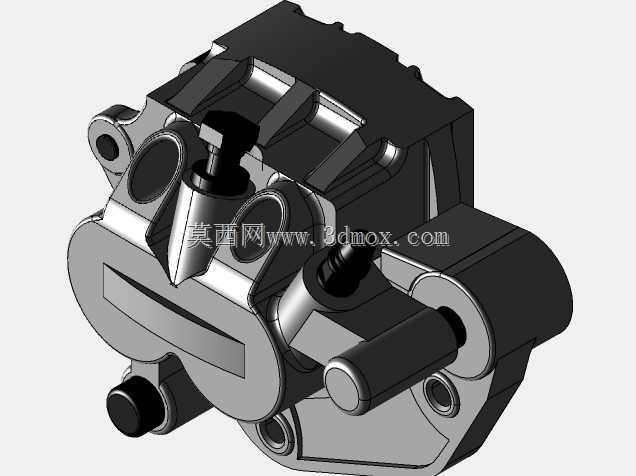

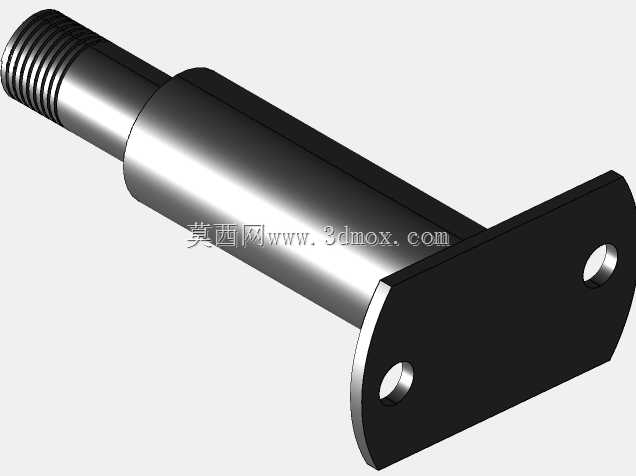

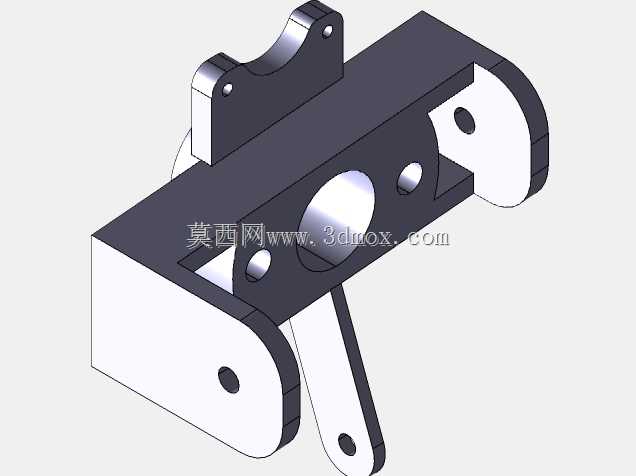

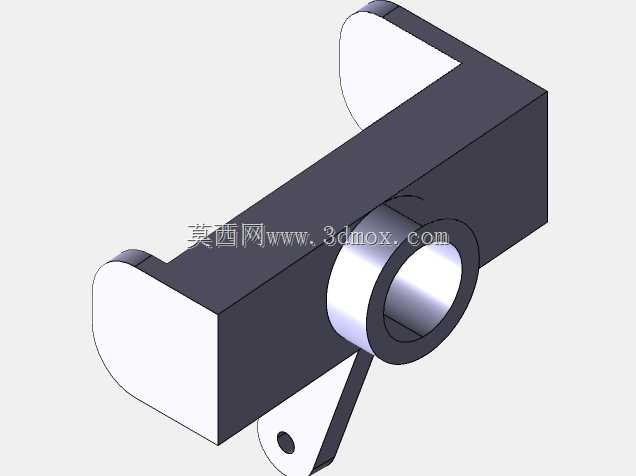

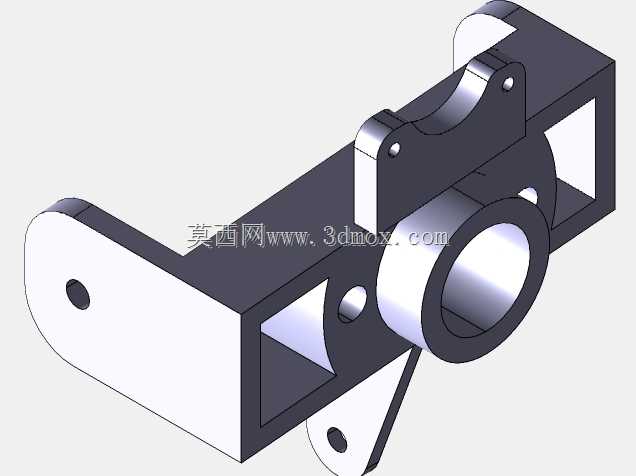

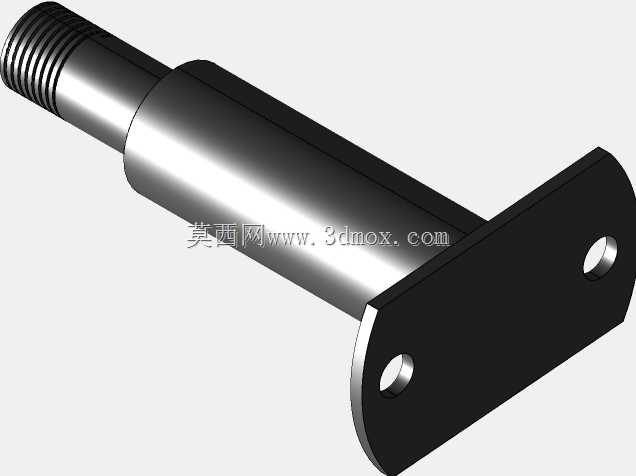

该前轮总成主要面向小型越野竞速赛车的行走系统应用场景，适配非铺装路面、砂石路面等复杂越野赛事的行驶需求，承担整车前部承载、转向传递、行车制动的核心功能，是越野赛车行走系统中直接决定操控稳定性与行驶安全性的关键部件。在实际赛事运行中，该总成需要承受越野路面带来的连续冲击载荷、转向时的侧向载荷以及制动时的纵向力矩，同时要兼顾轻量化设计要求，降低非簧载质量以提升悬架的响应速度，保证赛车在颠簸路面的轮胎抓地表现。从功能特性来看，该总成集成了行走承载、转向连接、盘式制动三大核心功能模块，轮轴作为核心承载部件连接轮毂与悬架转向节，转向节预留了标准的转向拉杆连接点位，可适配常规越野赛车的转向梯形布置，制动卡钳采用对置活塞结构，能够在高频制动工况下提供稳定的制动力矩，避免长距离越野赛中出现制动热衰减问题。设计过程中优先考虑了紧凑性布局需求，将机架安装位置设置在轮轴前侧，大幅压缩了轮边总成的轴向占用空间，避免与悬架摆臂、转向拉杆产生运动干涉，同时整体结构采用高刚性连接设计，所有受力连接点位均做了加强处理，能够承受大落差飞坡落地时的瞬时冲击载荷，保证结构在极限工况下的可靠性。外形尺寸方面，该总成适配尺寸为23*8*12的越野轮胎，轮毂采用宽边防脱设计，能够在低胎压越野工况下避免轮胎脱圈风险，安装边界上，轮轴连接位、卡钳安装位、转向节连接位均采用通用化尺寸设计，可直接适配多数小型越野赛车的前悬架安装点位，无需额外做转接改装，卡钳安装位预留了调整间隙，可根据实际使用需求适配不同厚度的制动盘，转向节的主销后倾角度设置为20度，能够在越野行驶时提供合适的回正力矩，提升直线行驶的稳定性，降低车手在复杂路面的操控强度。整体结构经过多轮受力仿真验证，所有受力部件的应力分布均处于材料安全区间，能够满足高强度赛事的长时间使用需求，轮边各转动部件的配合间隙经过优化，既保证了转动灵活性，又避免了旷量带来的操控虚位，制动盘与卡钳的对位精度经过严格校核，保证制动过程中受力均匀，不会出现偏磨问题。
