带夹持定位机构的辊筒输送设备结构

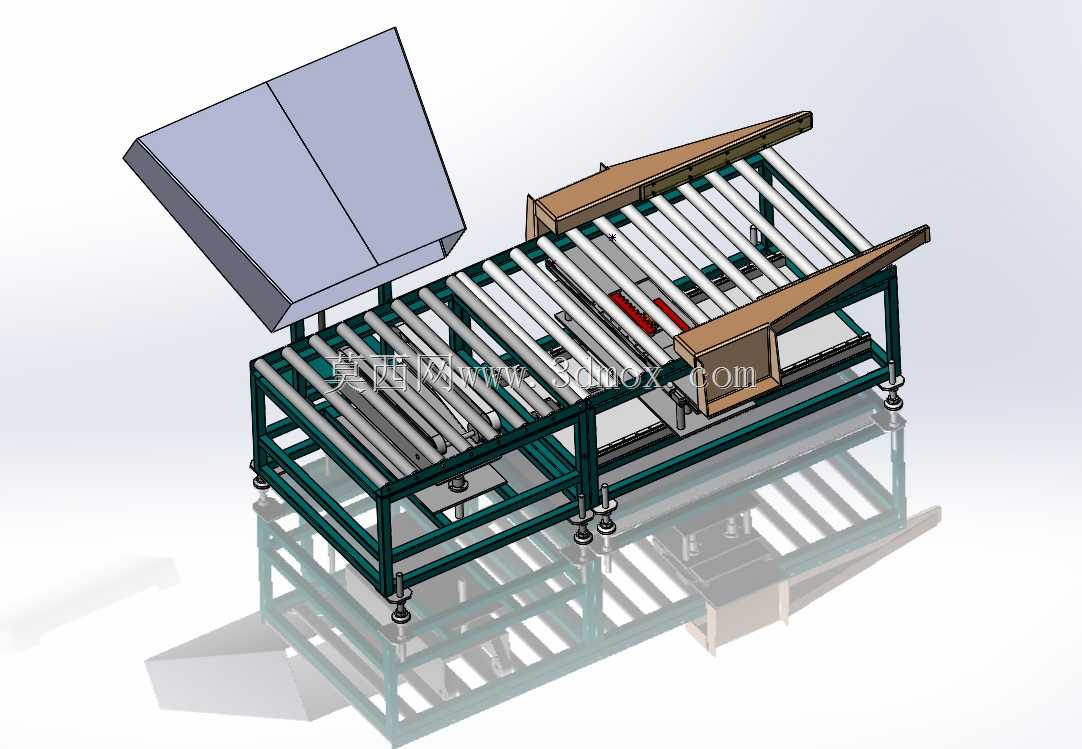

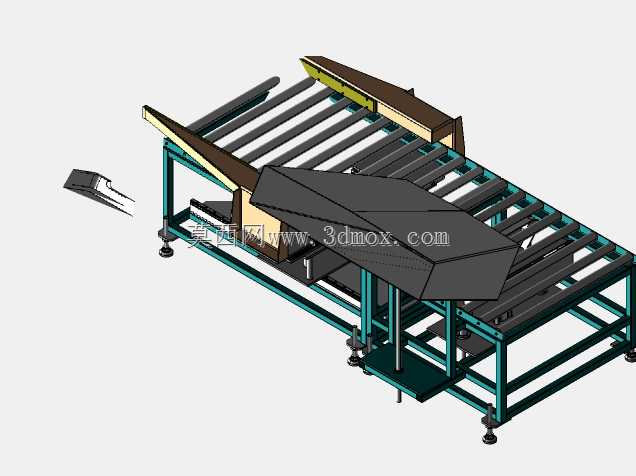

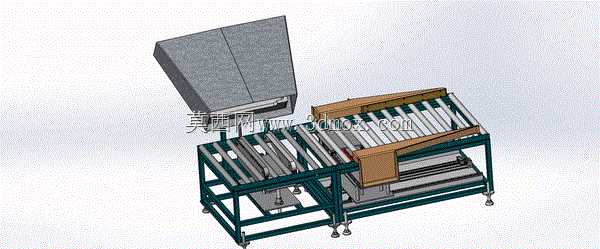

这款带夹持器的输送设备，主要面向包装、家电零部件装配、小型箱体加工等产线的定点作业工位设计，解决常规辊筒线输送过程中物料位置偏移、无法精准对齐加工或检测工位的痛点。日常产线运行中，常规无定位的辊筒输送线仅能完成物料的平移转运，当物料流转到贴标、扫码、部件组装、尺寸检测这类需要位置精度的工位时，往往需要人工辅助摆正物料，不仅增加工位操作人员的重复劳动强度，也容易因为人工对位偏差导致后续工序的不良率升高，这款设备的夹持定位结构就是针对这一场景做的针对性设计。设备主体采用标准铝型材搭建焊接底架，底部配置可调脚杯，可根据车间地面的平整度调整整体水平度，安装时不需要额外做预埋地基，直接在硬化车间地面即可完成布设，整体机架的宽度适配常规400-600mm宽度的箱体、板状类物料，长度可根据产线工位间距做模块化拼接延伸，单段标准单元的长度控制在1.8米左右，方便进场运输与现场组装。输送面采用镀锌无动力辊筒搭配侧边皮带辅助驱动的结构，既保留了辊筒线承载能力强、物料滑动阻力小的优势，也避免了纯动力辊筒传动结构复杂、维护点多的问题。夹持机构采用双侧对夹的结构设计，安装在输送线的中段工位位置，当物料被输送到夹持工位时，光电检测元件触发信号，两侧的木质（实际量产可替换为电木或尼龙材质）夹持块在直线导轨的导向下同步向中间收拢，将物料推送到输送线的中心位置并夹紧固定，保证物料的位置偏差控制在±0.5mm以内，满足后续工位的作业精度要求；夹持动作的动力可根据产线节拍需求选配气缸或伺服电缸，节拍较快的产线选气缸驱动即可满足需求，需要调整夹持力适配易变形物料的场景可更换伺服电缸驱动。设备进料端还配置了可调宽度的导向条，可根据物料的实际宽度调整导向间距，提前对进入工位的物料做初步导正，减少夹持机构的调整行程，缩短单工位的作业节拍。出料端的辊筒段做了轻微的坡度设计，当夹持机构松开后，物料可顺着辊筒面自动流向下一个工位，不需要额外设置出料推送机构，简化了整体结构。设计过程中特意将夹持机构的安装座做了腰型孔设计，可沿着输送线的长度方向调整夹持工位的具体位置，适配不同产线的工位布局调整需求，不需要重新打孔安装机架，提升了设备的产线适配灵活性。设备侧边预留了电气元件的安装线槽位置，现场布线时可将所有传感器、动力线都收纳在线槽内，避免管线外露被物料剐蹭造成损坏，也方便后期维护时排查线路故障。
