三种规格贴片式可复位硅熔断保护器件

本次呈现的三款贴片式过流保护器件，是面向高密度电子装联场景设计的表面贴装型可复位保护元件，覆盖0603、0805、1206三种主流贴片封装规格，适配消费电子、工业控制板卡、汽车电子 peripheral 电路、通讯终端设备等多领域的板级过流防护需求。在实际电路应用中，这类器件串联在供电回路中，当回路出现异常过流、温度骤升的故障状态时，器件内部的导电聚合物基体阻抗会快速跃升，将回路电流限制在安全阈值内，避免后端敏感芯片、功率器件因过流烧毁；待故障解除、器件温度回落至正常工作区间后，阻抗会自动恢复至低导通状态，无需人工更换即可让回路恢复正常工作，大幅降低电子设备的售后维护成本，尤其适合无法频繁拆解检修的密闭式电子设备、户外部署的工业传感节点等应用场景。

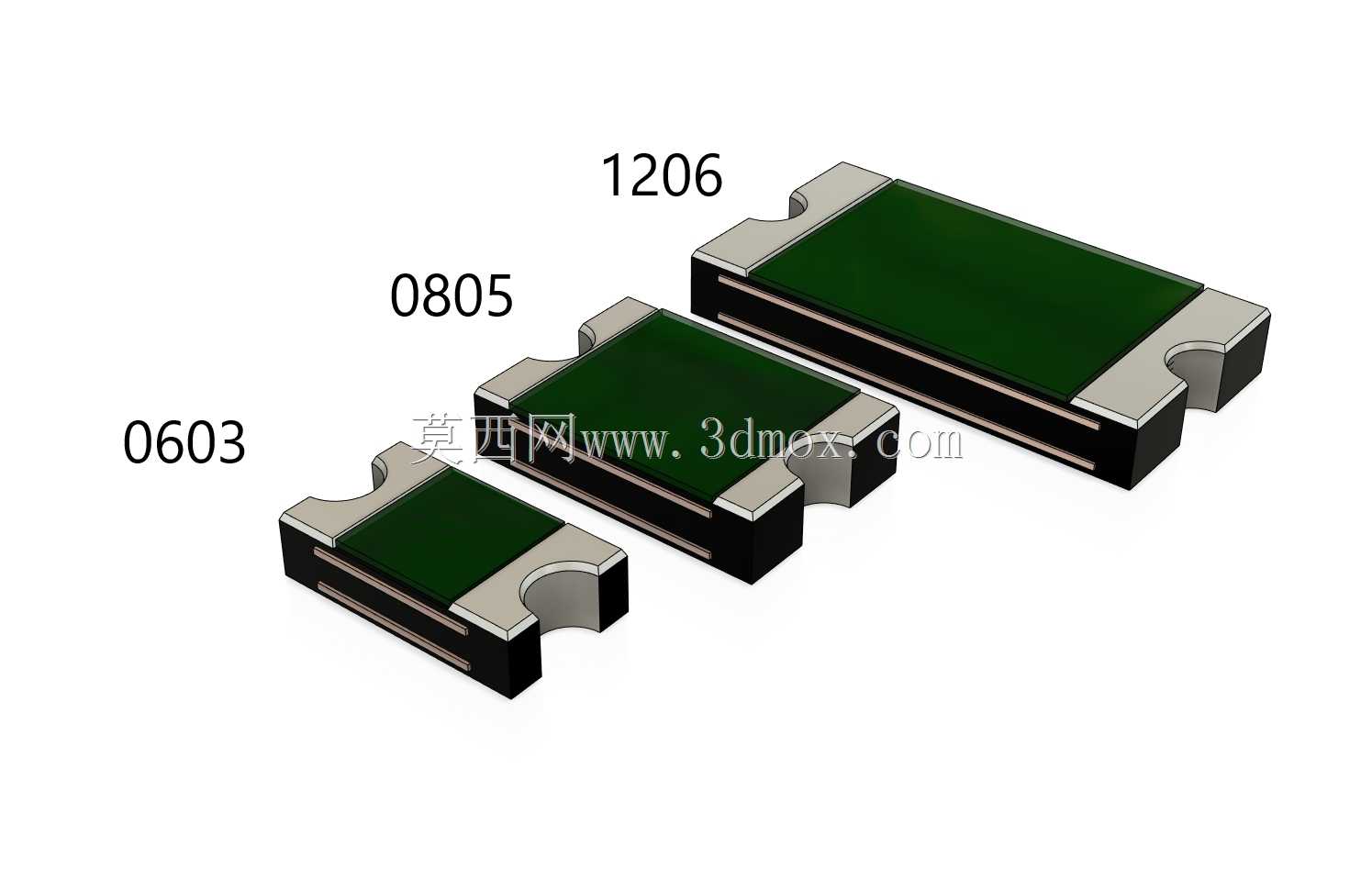

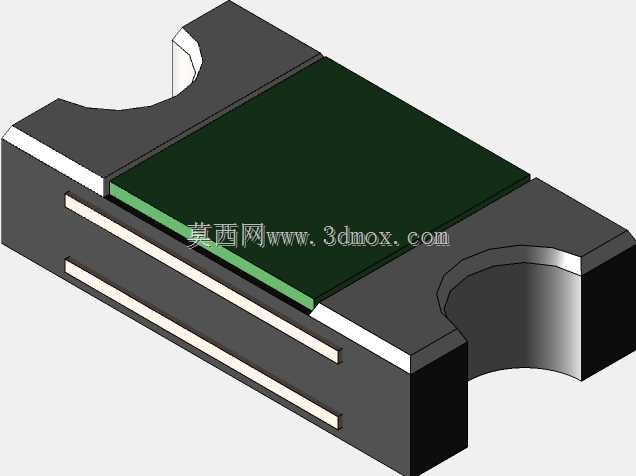

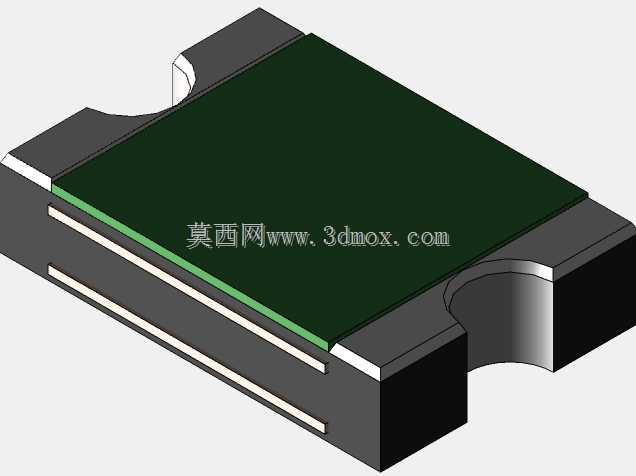

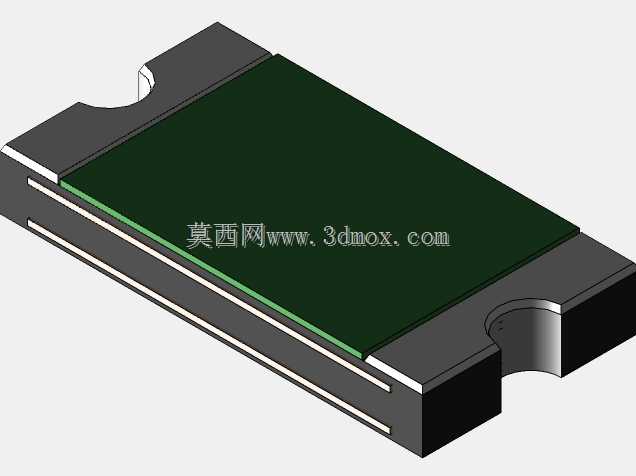

从设计思路来看，三款器件采用统一的结构逻辑，主体为长方体功能基体，两端设置镀锡金属端电极，端电极设计有适配SMT回流焊工艺的贴合平面与抓取定位缺口，能够兼容标准的高速贴片机吸嘴拾取、视觉定位流程，可直接嵌入现有SMT量产产线完成装联，无需额外调整工艺参数。不同封装规格对应差异化的电流承载能力与安装空间需求：0603规格尺寸最为紧凑，适合对板卡空间有极致要求的可穿戴设备、微型传感模块，能够在有限的布线区域内完成防护点位布置；0805规格平衡了尺寸与载流能力，适配多数消费类电子产品的主板防护需求，是通用电子设计中应用最广的规格；1206规格载流能力更强，适合电源入口、大功率外设接口等电流等级更高的回路防护场景。三款器件的端电极尺寸公差严格控制在表面贴装工艺要求范围内，焊接后与PCB焊盘的贴合强度满足机械振动、温度循环等可靠性测试要求，端电极的镀层设计兼顾了焊接润湿性与长期抗氧化能力，能够保障器件在全生命周期内的电气连接稳定性。器件本体采用耐温阻燃的封装材料，可承受回流焊过程中的高温冲击，不会出现封装开裂、材质熔融等工艺缺陷，同时满足电子设备的阻燃安全规范要求。
