直列式60A大电流保险丝座结构设计

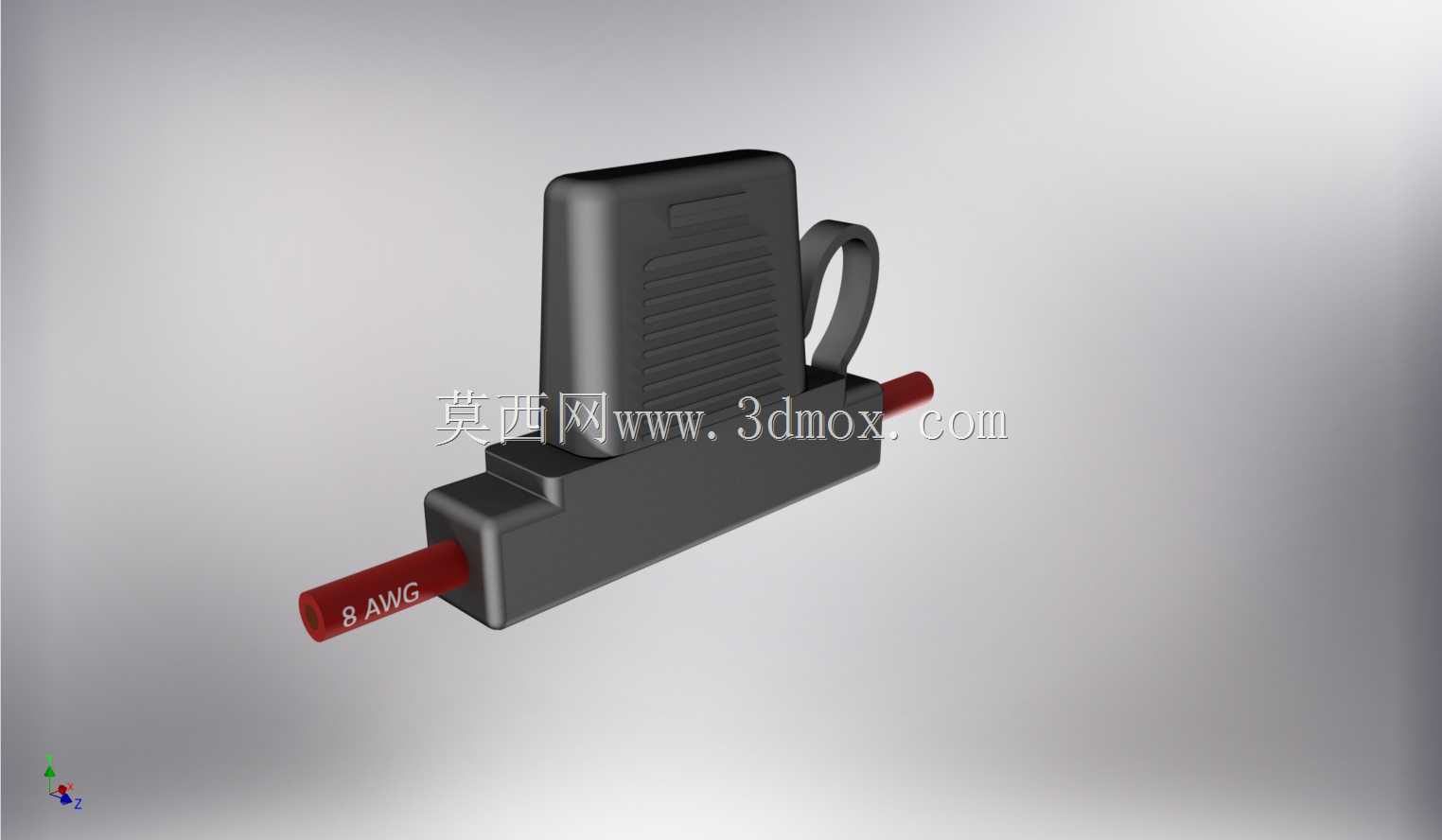

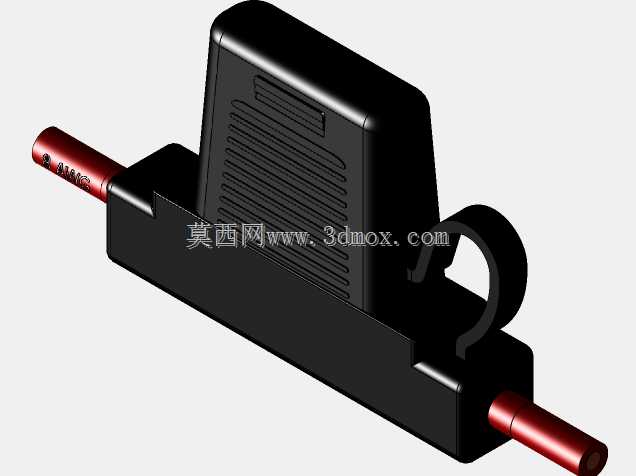

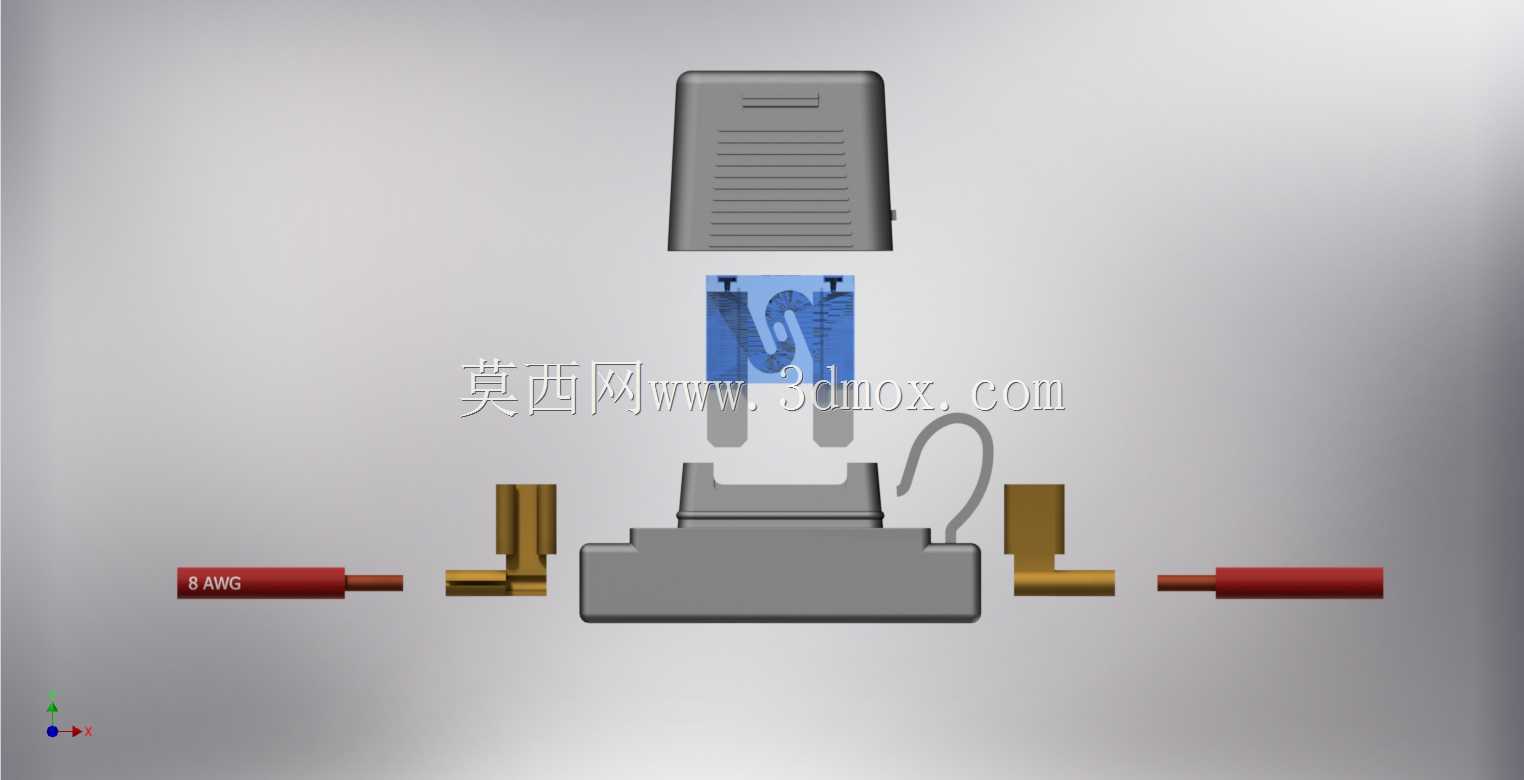

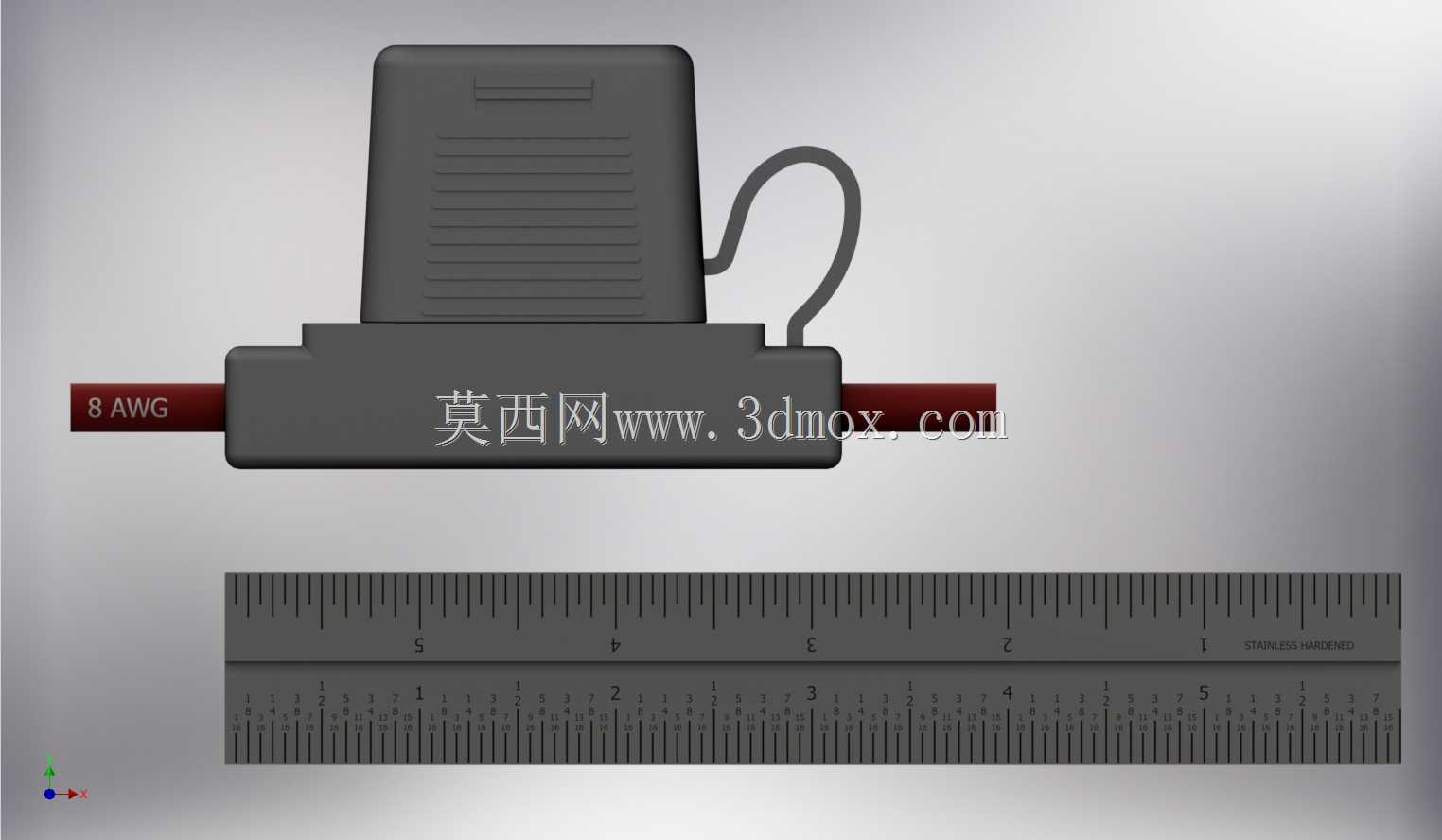

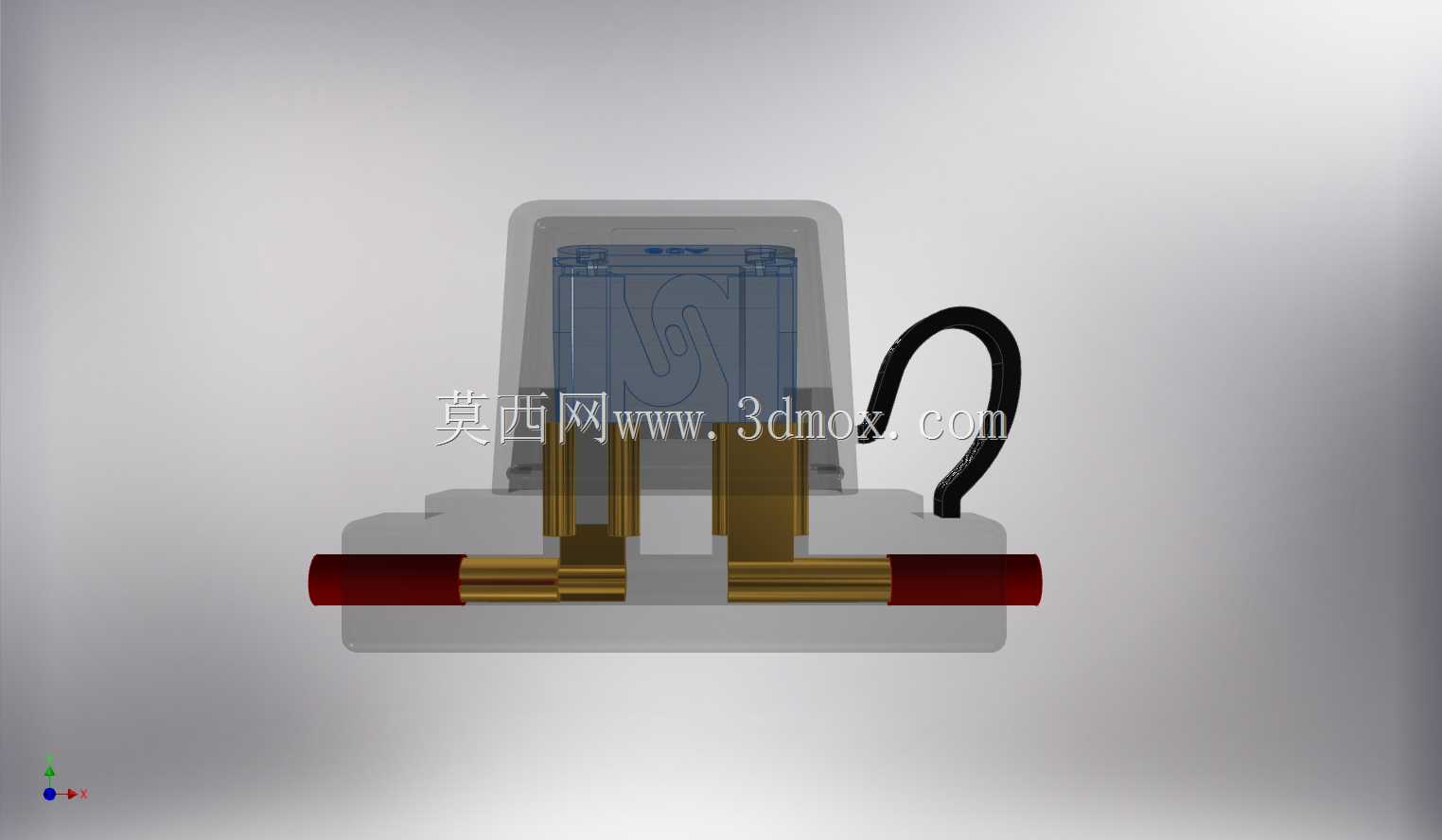

这款直列式大电流保险丝座主要面向低压直流电气回路的过载、短路防护场景，广泛适配车载改装、工业电控柜、大功率储能设备、特种作业装备的线路保护环节，作为线路中串联的防护载体，能够在回路电流超出安全阈值时快速触发内置熔断器断开，避免后端用电设备因过流出现烧毁、线路过热起火等安全隐患，是大电流直流供电链路中不可或缺的安全防护部件。产品采用直列式串接结构设计，整体为卧式布局，两端预留适配8AWG规格导线的接入端口，导线可直接插入端口完成压接固定，无需额外转接端子，能够有效降低线路连接的接触电阻，避免大电流工况下接头发热的问题。主体外壳采用高强度绝缘工程塑料材质，表面设置防滑纹理与提拉挂环，既能够提升日常插拔更换熔断器时的操作摩擦力，也可通过挂环实现线束的临时固定，规整线路排布。外壳内部设置精准的熔断器定位卡槽，能够牢牢固定适配的Maxi规格插片式熔断器，避免车辆行驶、设备运行过程中的震动导致熔断器移位、接触不良的问题，同时外壳做了全包裹式绝缘设计，将带电导体完全封闭在壳体内部，防止运维过程中误触带电部位引发触电风险，也能阻挡日常使用中的灰尘、飞溅水渍进入接触部位，降低接触氧化、短路的概率。在设计过程中，首先围绕60A额定电流的载流需求做了导体截面的匹配计算，确保内部导电件的载流面积满足长期通流的温升要求，避免长期满负荷工作时出现过热软化、绝缘失效的问题；其次针对安装边界做了紧凑化处理，整体外形小巧不占用过多安装空间，可直接串联在线束中无需额外预留固定安装位，适配狭小空间内的线路布设需求；同时兼顾了熔断器更换的便捷性，外壳采用卡扣式开合结构，无需借助额外工具即可打开外壳完成熔断器的更换，大幅降低后期运维的操作难度。产品的导线接入端口做了防呆导向设计，能够避免导线插接过深或不到位引发的接触问题，外壳的接缝处做了错位止口设计，能够提升整体的结构强度与防护能力，即使受到外力挤压也不会轻易开裂露出内部带电部件，充分满足工业场景、车载场景下的复杂工况使用要求，为大电流供电链路提供稳定可靠的过流防护支撑。
