集成驱动的小型机器人行走轮组结构

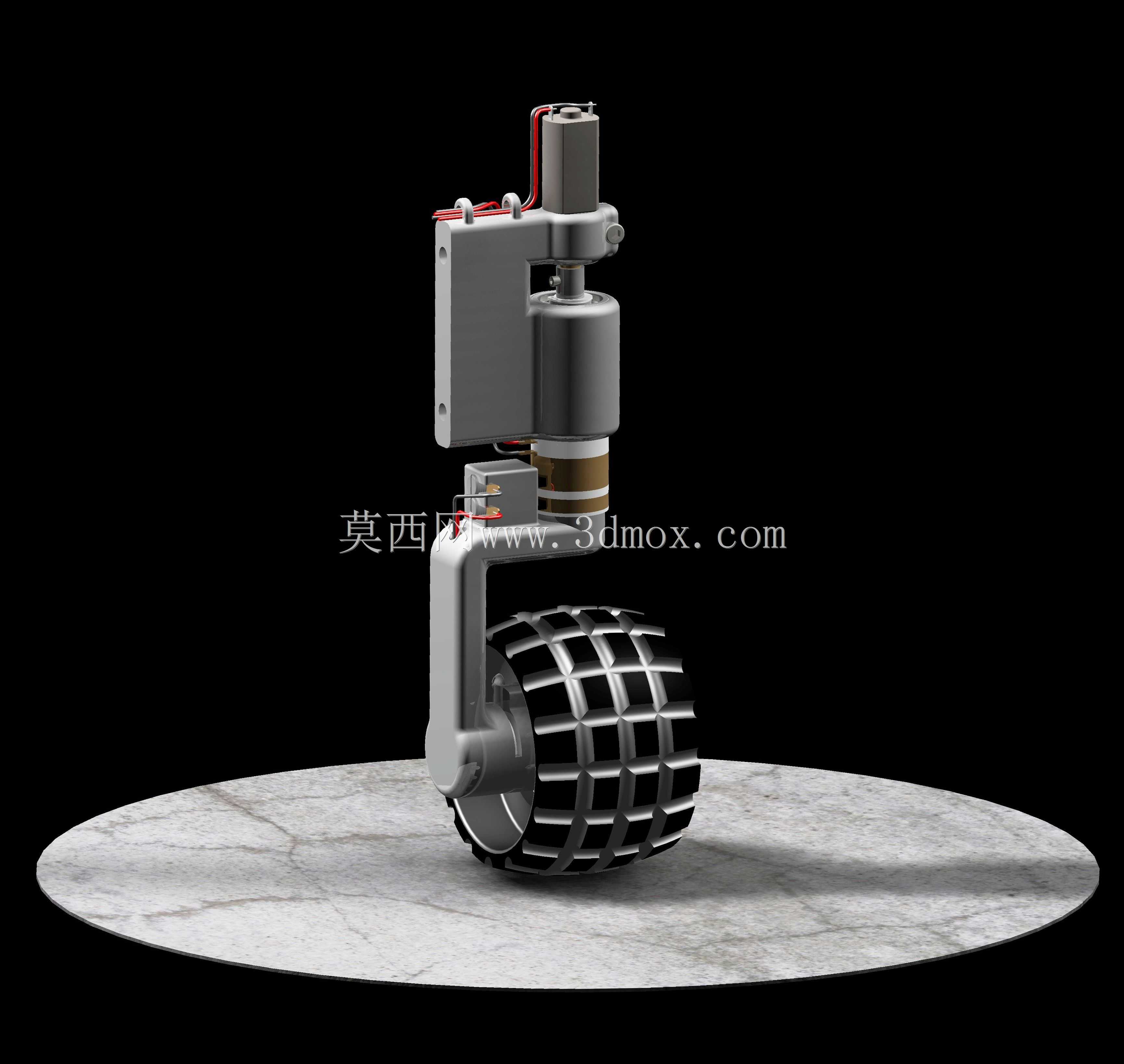

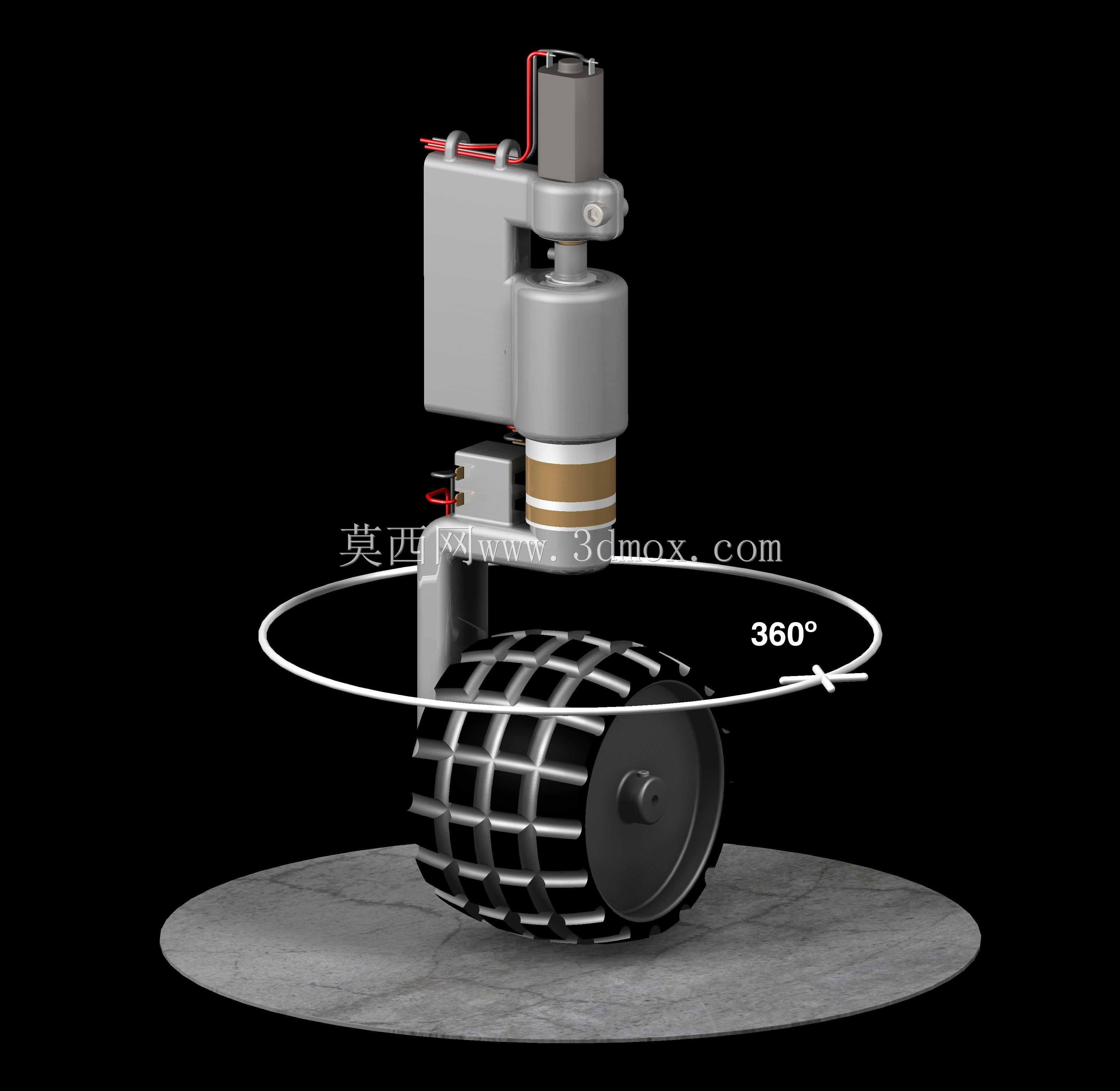

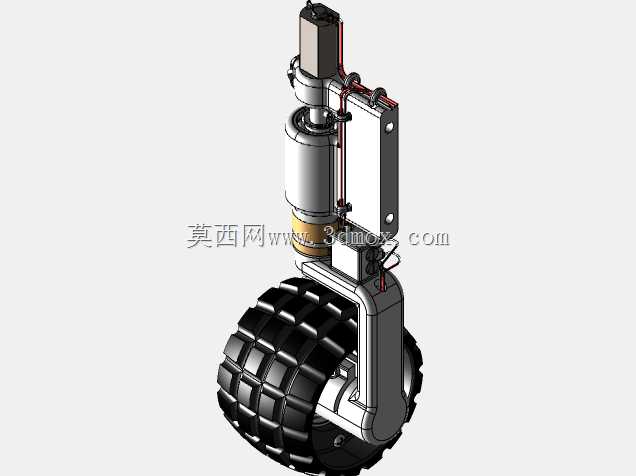

这款集成式机器人行走轮组，主要面向小型巡检机器人、教育类移动机器人、轻型服务配送机器人以及桌面级AGV小车的行走场景设计，解决了传统轮组需要额外搭配电机支架、传动联轴器、外置减速结构带来的装配冗余问题，能够大幅压缩移动底盘的纵向安装空间，让整机结构更加紧凑。在实际应用中，这类轮组可直接作为移动底盘的独立驱动单元使用，单轮即可实现独立的转速控制，多轮搭配时可轻松实现差速转向、原地回转等移动动作，适配室内平整地面、硬质铺装路面等常规行走场景，轮面的防滑纹理设计能够在瓷砖、环氧地坪、木质地板等常见地面提供足够的抓地力，避免行走过程中出现打滑、偏移的问题。从功能特性来看，轮组将齿轮减速电机直接集成在轮体内部，动力输出路径极短，传动损耗相比外置传动结构更低，搭配的12V直流齿轮电机直径仅16mm，能够在不同转速区间输出稳定扭矩，既可以满足低速大扭矩的爬坡、负载移动需求，也能够支持较高转速下的快速行走需求，轮组上方的安装支架预留了标准化的安装孔位，可直接与机器人底盘的主梁结构进行固定，支架的弯折角度经过精准校核，能够保证轮体与地面保持垂直接触，避免偏磨问题。设计思路上，这款轮组采用了机电一体化的集成设计逻辑，摒弃了传统轮组“电机+联轴器+轮体+独立支架”的分体式拼接方案，将减速机构、动力电机、轮体、安装支架整合为一个完整的独立模块，在设计阶段就充分考虑了安装边界的控制，整体轮组的横向宽度控制在极小范围内，不会占用过多底盘的横向布置空间，给底盘上的电池、控制板、传感器等部件留出充足的安装位置；轮体采用镂空网格结构设计，在保证轮体结构强度、支撑刚性的前提下尽可能降低自身重量，减少电机的无效负载，提升整机的续航表现；支架部分采用弯折式金属结构，兼顾结构强度与轻量化需求，能够承受额定负载下的冲击载荷，避免机器人行走过程中遇到小障碍时出现支架变形的问题。在安装边界上，轮组的顶部安装面到轮底的垂直高度经过精准计算，安装时只需要保证底盘安装面的平面度，将支架上的安装孔与底盘预留孔位对齐固定即可完成装配，不需要额外调整轮体的垂直度与接地压力，大幅降低了移动底盘的装配调试难度，同时轮组的动力接线端预留了足够的走线空间，不会出现走线干涉轮体转动的问题。
