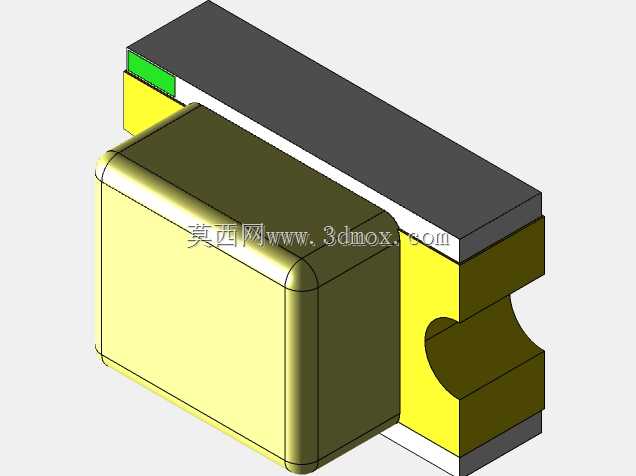

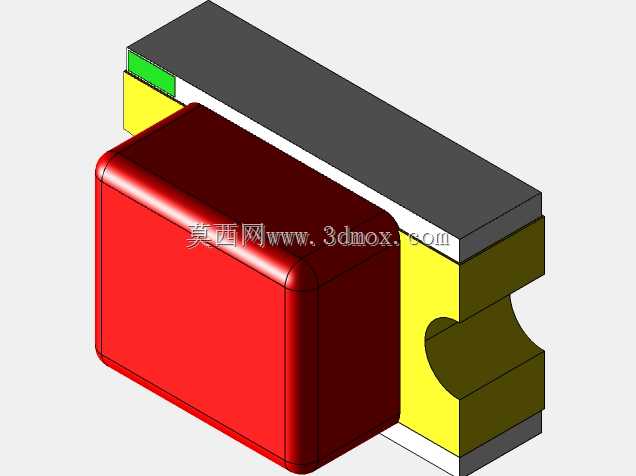

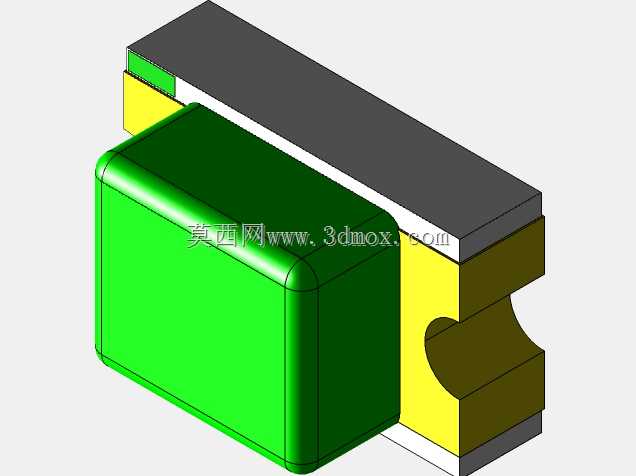

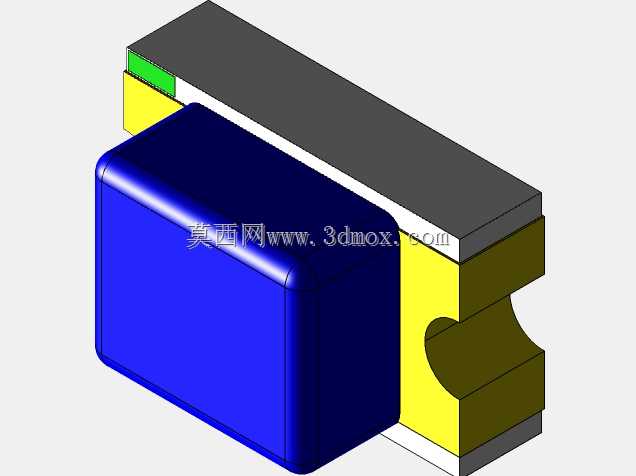

0805规格贴片式发光二极管结构模型

做消费类电子、工控板卡的结构设计时，0805封装的贴片LED是绕不开的基础元器件，很多工程师在布局PCB、做整机结构干涉检查时，都需要精准的三维模型来核对安装间隙，避免后期贴片、组装环节出现顶壳、偏位等问题。这个模型还原了0805贴片LED的真实结构，包含了胶体发光区、引脚焊端、内部支架的完整形态，外形严格遵循行业通用的0805封装尺寸边界，长度2.0mm、宽度1.25mm，胶体高度控制在常规贴片LED的标准范围内，焊端的位置、尺寸完全匹配SMT贴片的钢网开孔要求，不管是做PCB的3D布局校验，还是做整机内部的空间排布，都能直接调用，不需要反复核对封装尺寸。从实际应用场景来看，这类贴片LED广泛用在各类电路板的状态指示环节，比如电源通断指示、信号运行指示、故障告警提示，小到蓝牙耳机、充电宝这类消费数码，大到PLC工控模块、伺服驱动器这类工业设备，只要有状态显示需求的板卡，基本都会用到这个规格的LED，它的表面贴装设计适配回流焊工艺，不需要手工插件，能大幅提升SMT产线的贴片效率，适合大批量生产的产品选型。设计这个模型的时候，重点还原了实际生产中元器件的真实公差边界，比如胶体的圆角过渡、焊端的金属层厚度、引脚的缺口定位结构，这些细节都是很多通用封装模型容易忽略的点——很多工程师做结构检查时，就是因为模型没还原焊端的实际厚度，导致计算出来的板卡到外壳的间隙偏小，实际贴片后元器件顶到外壳内壁，造成组装不良。另外模型也还原了LED胶体的光学外形，发光面的弧度和实际产品一致，做导光柱对位设计的时候，可以直接用这个模型核对导光柱和LED发光面的同轴度、间距，避免出现漏光、亮度不均的问题。在做PCB布局时，这个模型能帮工程师提前确认LED和周边电容、电阻元器件的间隙，避免回流焊时因为元器件间距过小产生立碑、连锡等焊接缺陷，同时也能核对LED和外壳透光孔的对位偏差，确保组装后灯光能顺利从透光孔透出，不会出现偏光、暗区的情况。对于刚接触电子结构设计的工程师来说，这个模型也能帮助理解SMD元器件的封装结构，掌握表面贴装元器件的安装边界要求，在后续选型、布局时更精准地把控空间尺寸，减少打样后的改模次数。
