Delta并联臂3D打印机火山热端风扇组件

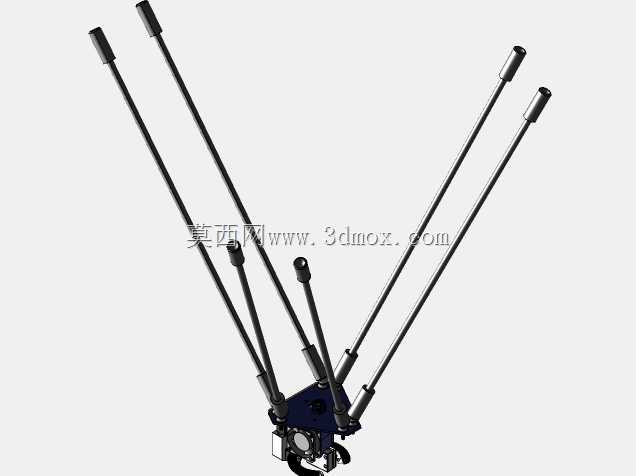

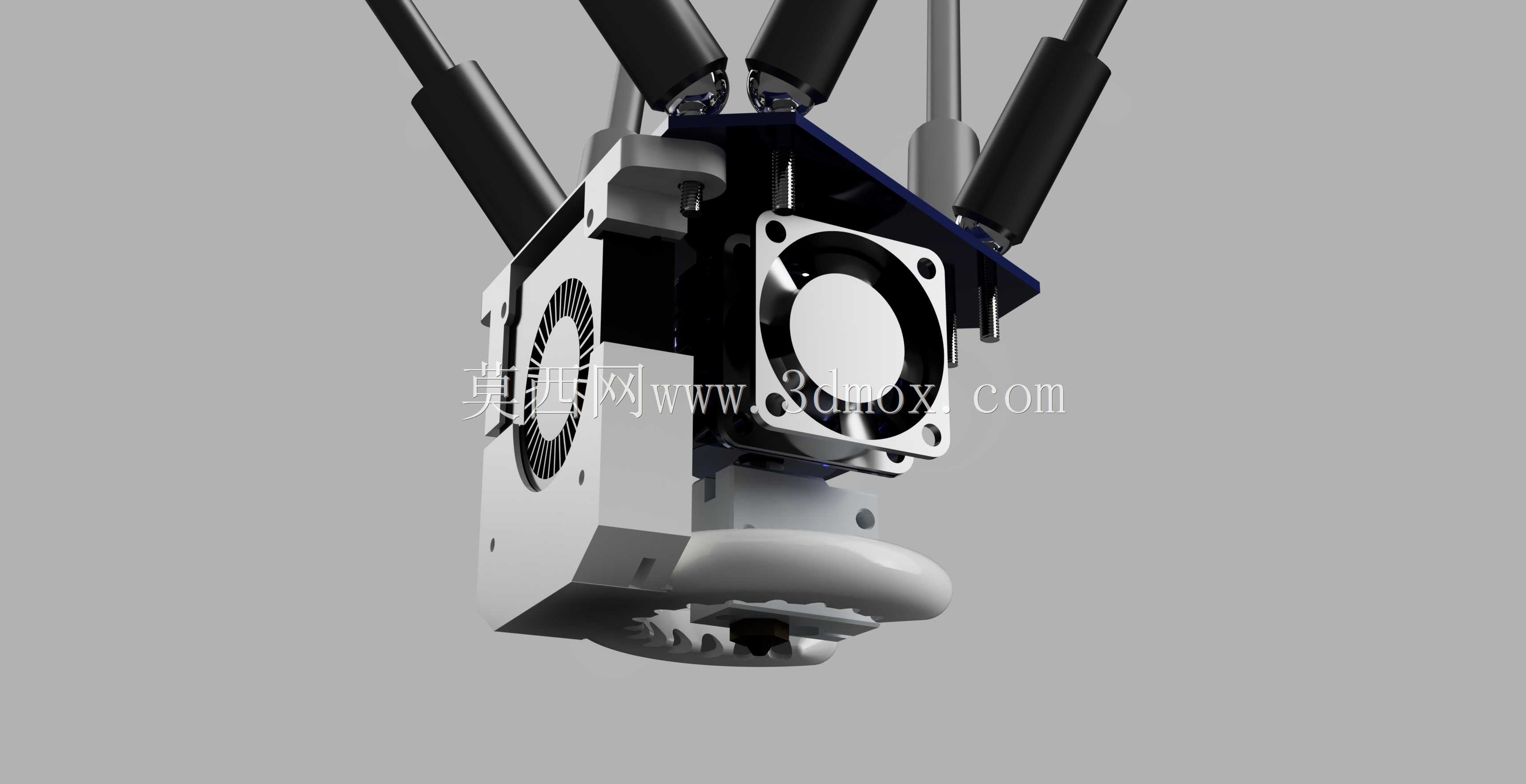

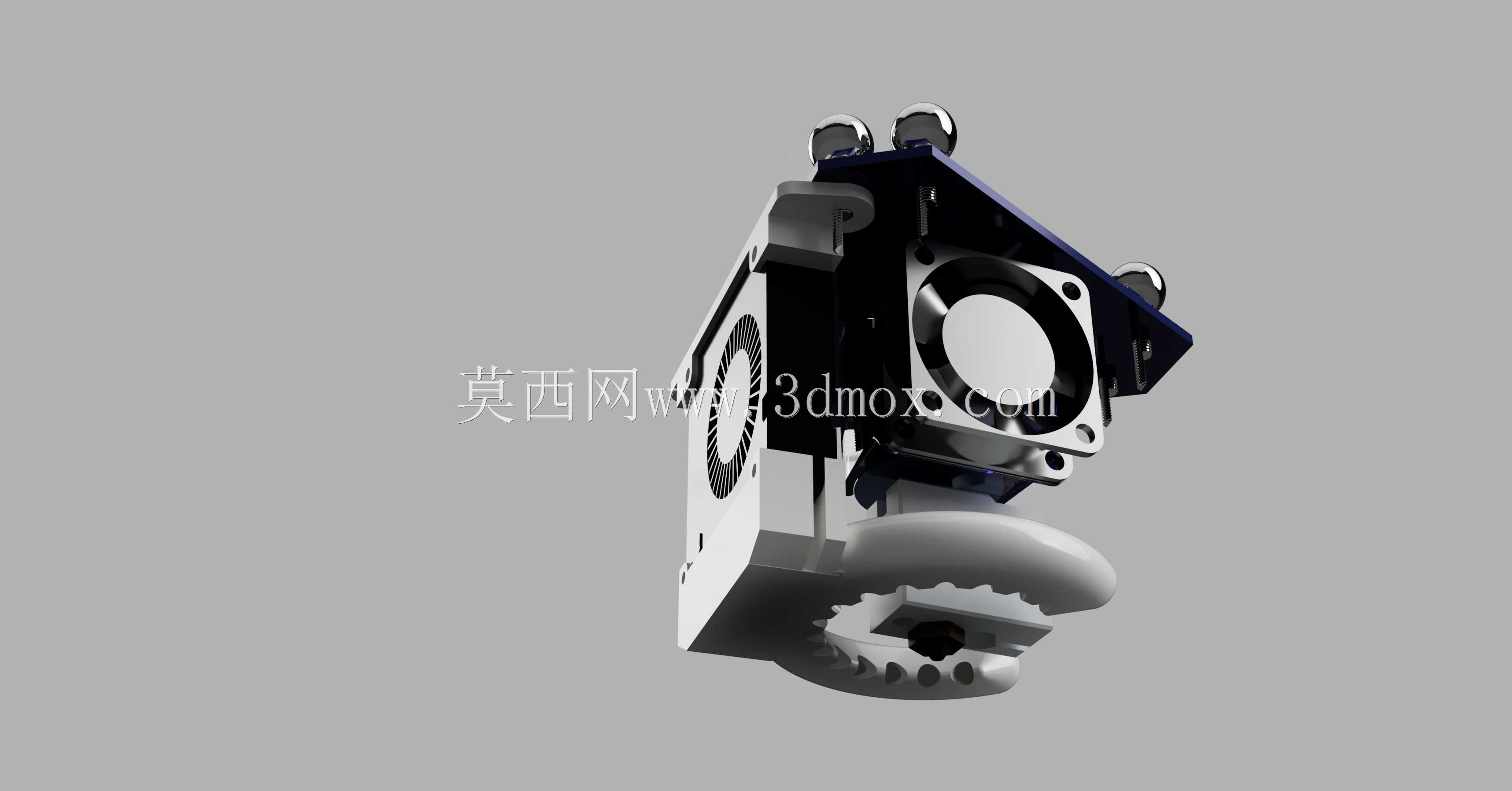

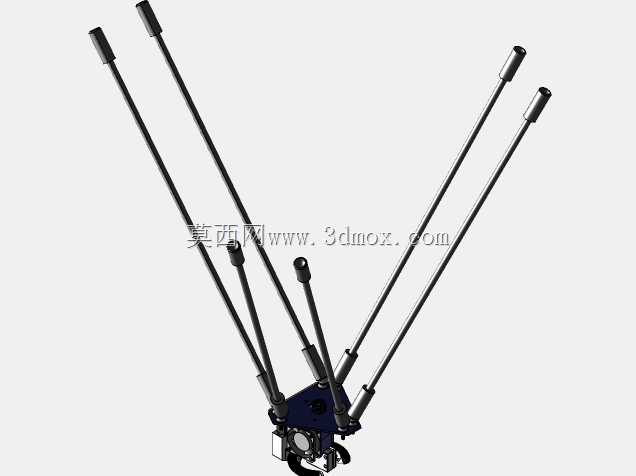

该组件是专为Delta结构并联臂3D打印机设计的火山热端配套散热总成，核心应用场景集中在消费级及桌面级FDM熔融沉积成型3D打印设备的挤出端热管理环节，适配大流量火山规格加热块，可支撑高速打印、大口径喷嘴挤出工况下的稳定温度控制，避免热端热量向上传导导致的耗材提前软化、堵头、送料不畅等常见打印故障。在实际打印作业中，该组件承担双重散热职能：一是通过侧置涡轮风扇形成定向风道，对热端冷端段的散热鳍片进行持续强制风冷，保证喉管区域温度始终维持在耗材玻璃化转变温度以下，确保耗材送料路径顺畅无卡顿；二是通过轴流风扇对打印成型区域进行辅助风冷，加快熔融耗材挤出后的冷却固化速度，减少悬垂面、桥接结构的打印翘曲与拉丝问题，提升大尺寸模型、高速打印场景下的成型精度。从设计思路来看，该组件采用一体化集成式结构，将散热风道、风扇安装位、热端固定座、并联臂挂载接口整合为单一装配模块，无需额外定制转接件即可直接适配标准Delta Smart Effector效应器安装孔位，大幅降低了玩家改装火山热端的装配难度；风道结构经过流道优化，涡轮风扇输出的气流可完全包裹喉管散热段，无气流泄漏死角，相比普通开放式散热结构散热效率提升近四成，可支撑1.0mm以上大口径喷嘴持续高流量挤出时的散热需求。外形尺寸方面，组件整体采用紧凑化布局，横向最大宽度控制在60mm以内，纵向挂载后突出效应器平面的高度不超过45mm，完全适配Delta打印机并联臂的运动包络边界，打印全行程内不会与机架、打印平台产生运动干涉；安装边界上预留了标准30mm轴流风扇、25mm涡轮风扇的螺丝固定孔位，同时兼容原厂E3D火山热端的加热块、喉管、喷嘴安装尺寸，用户无需二次打孔或打磨即可完成全套配件的装配，组件自重控制在80g以内，不会给并联臂运动系统带来额外负载，可保证Delta打印机原有高速运动的响应速度与定位精度，不会因加装散热组件导致运动惯性增大、打印振纹加重等问题。
