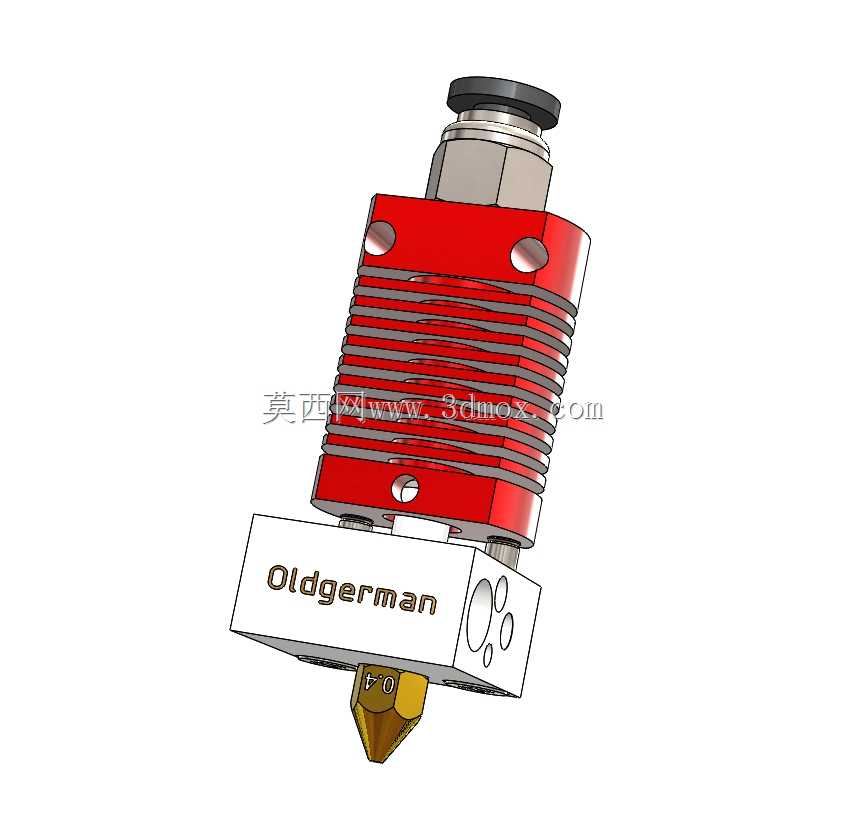

CR10型3D打印机挤出喷头结构设计

该结构为FDM熔融沉积型3D打印设备的核心挤出热端组件，主要承担耗材熔融、精准出料的核心功能，是桌面级及部分工业级CR10架构3D打印机的关键执行部件，直接决定打印过程的出料稳定性、成型精度与连续作业可靠性。从实际应用场景来看，这类挤出喷头可适配PLA、ABS、PETG等多种常见热塑性打印耗材，既可以用于个人DIY桌面3D打印机的改装升级，也能匹配小型批量生产用的桌面级FDM设备，在文创模型制作、工装夹具打样、非标零件小批量试制、教学实训设备搭建等场景中广泛使用。

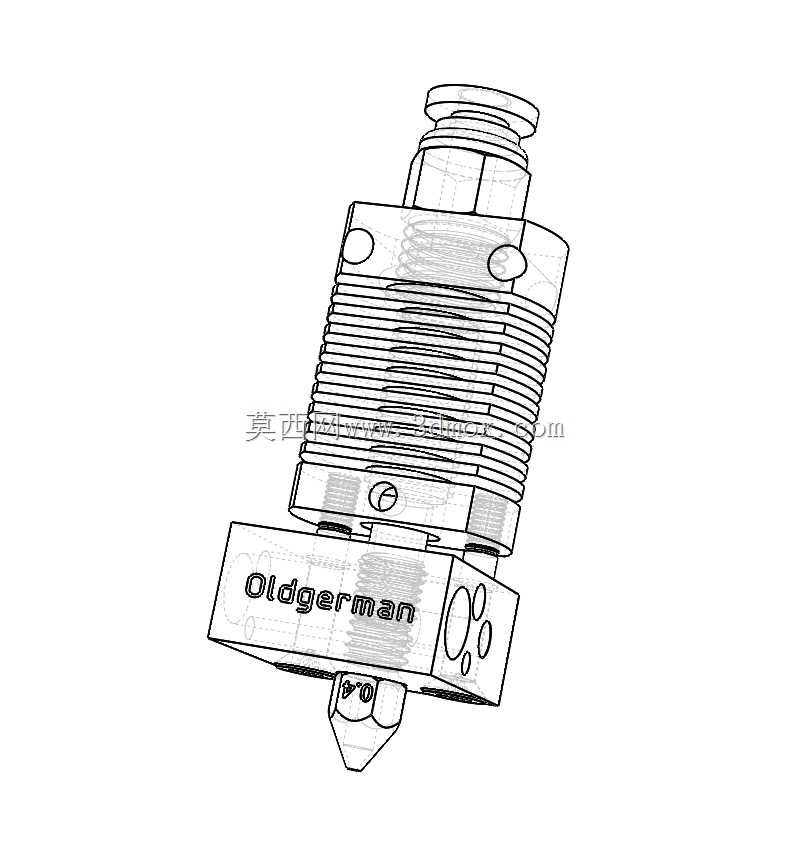

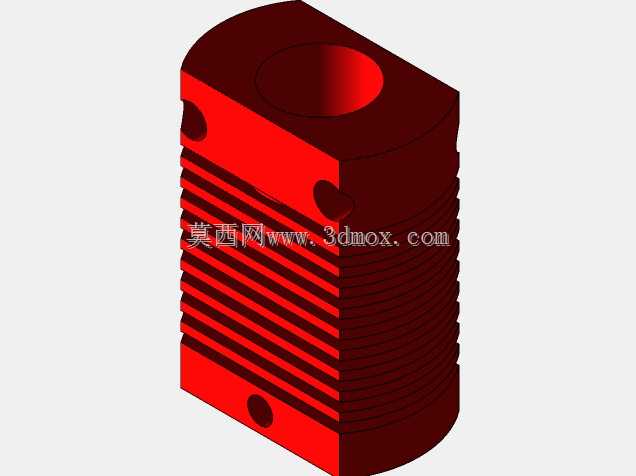

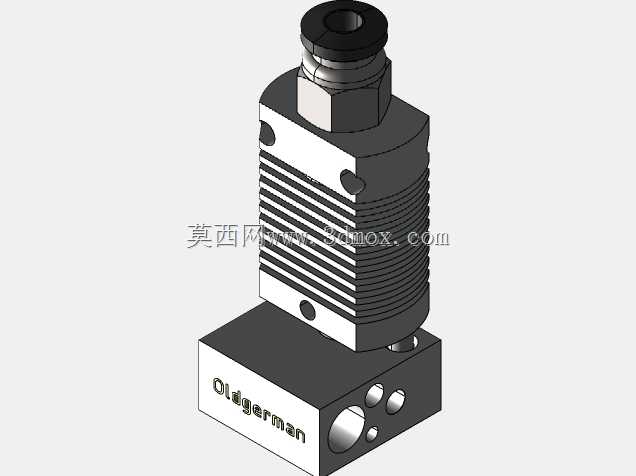

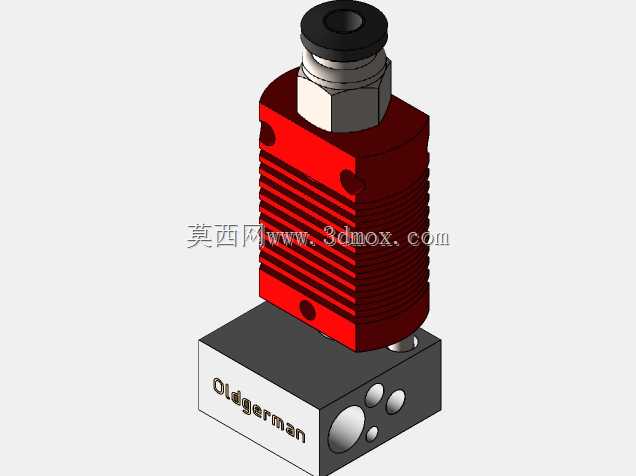

设计层面上，该组件采用分体式模块化布局，上部设置带鳍片的红色散热段，通过多道环形散热鳍片增大与空气的接触面积，配合上部的气动快插接头，能够在耗材进入熔融腔之前快速带走热量，避免耗材提前软化膨胀造成堵料，保障送料顺畅；中部设置隔热衔接结构，阻断热端热量向上传导至送料机构，防止送料齿轮受热变形影响送料精度；下部为加热铝块与黄铜喷嘴，加热块内置加热棒与测温元件安装位，能够将温度稳定控制在耗材熔融所需的区间，黄铜喷嘴具备良好的导热性与耐磨性，出料口经过精密加工，能够保证熔融耗材均匀稳定挤出，喷嘴的标准螺纹接口也支持不同口径喷嘴的快速更换，适配不同层厚、不同打印速度的作业需求。

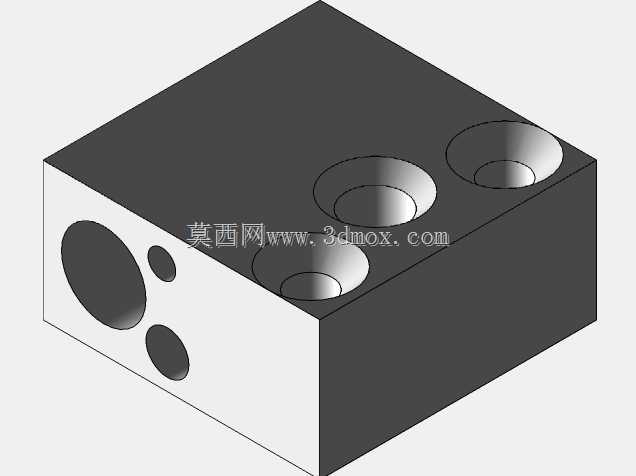

安装边界方面，该组件上部的快插接头适配标准规格的PTFE送料管，散热段两侧预留了标准安装孔位，可直接固定在CR10系列设备的X轴滑台安装支架上，无需额外定制转接件，整体径向尺寸控制紧凑，不会在X轴移动过程中与设备框架、打印平台调平组件产生干涉；下部加热块的外形做了切边处理，既方便扳手夹持拧紧喷嘴，也预留了足够的散热间隙，避免热量集中导致的耗材碳化堵头。实际使用中，该结构的散热段与热端的隔热衔接设计，能够有效减少长时间打印时的热量累积，降低拉丝、漏料等常见打印缺陷的出现概率，模块化的拆分设计也方便后期维护，出现喷嘴堵塞、加热元件故障时可单独拆解对应部件更换，无需整体替换组件，能够有效降低设备的使用维护成本。
