带转角工位的料盒传送带成型输送设备

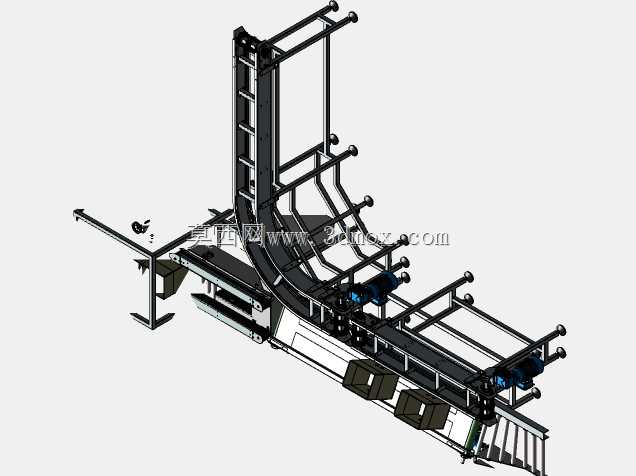

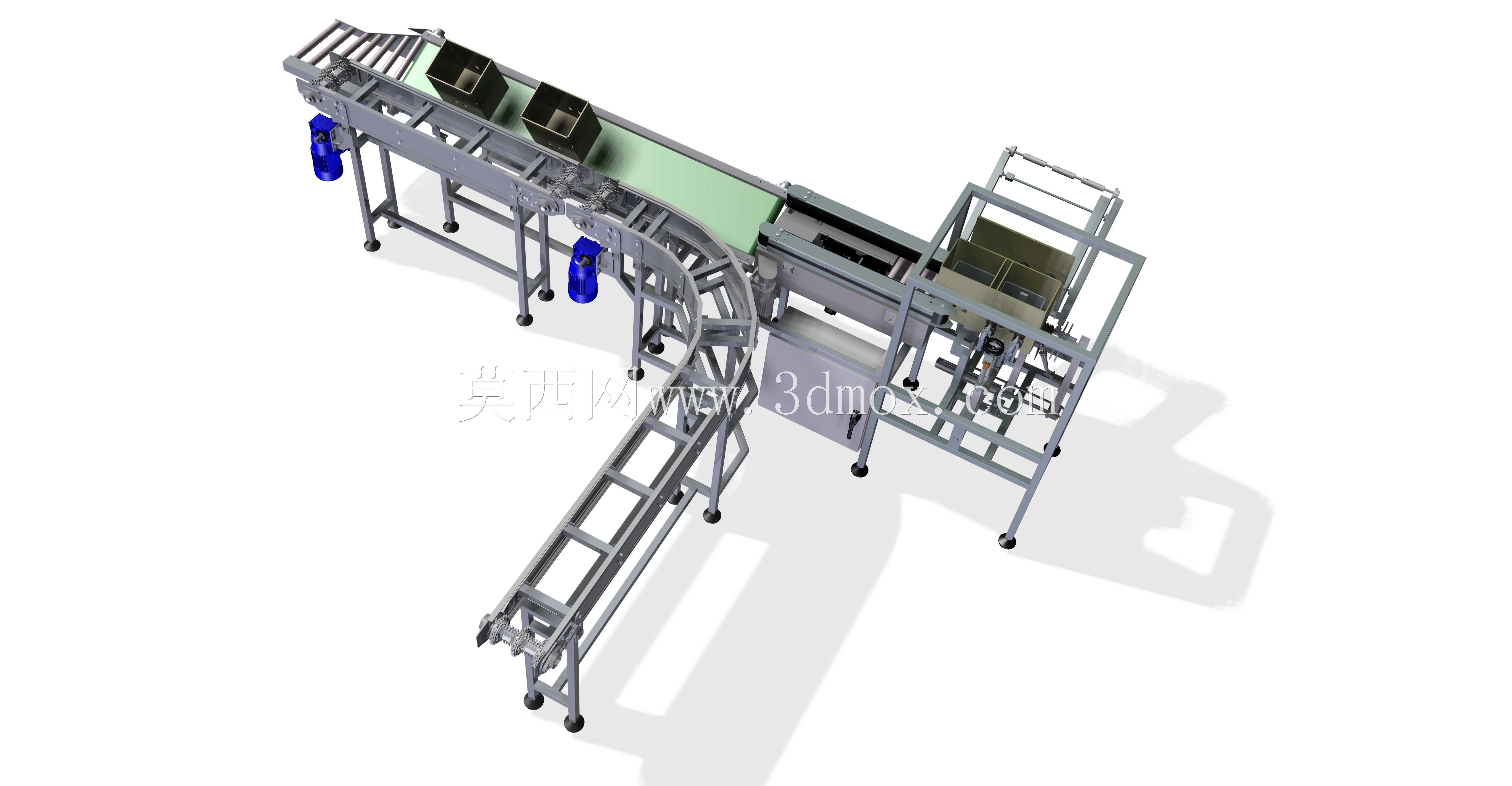

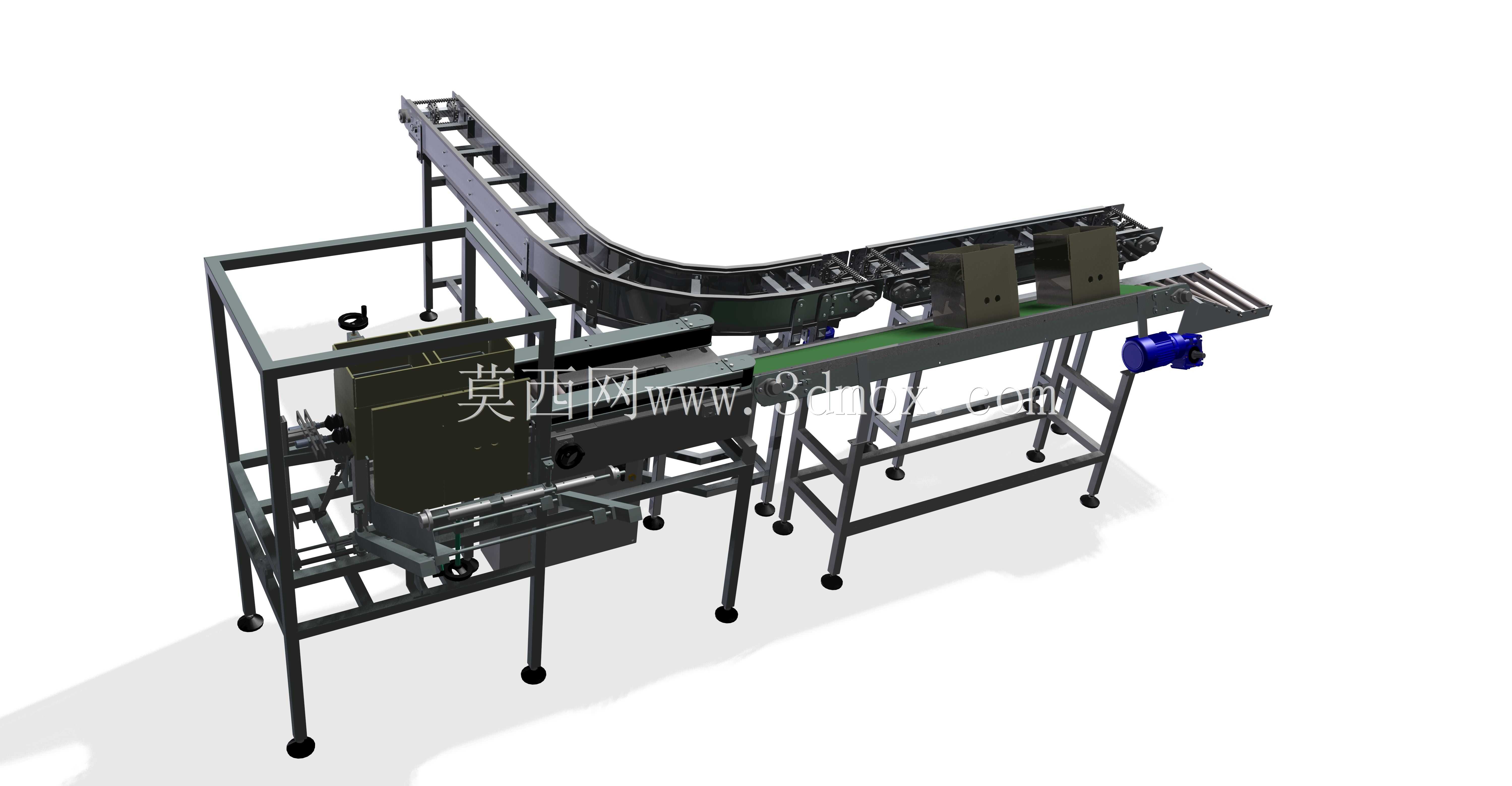

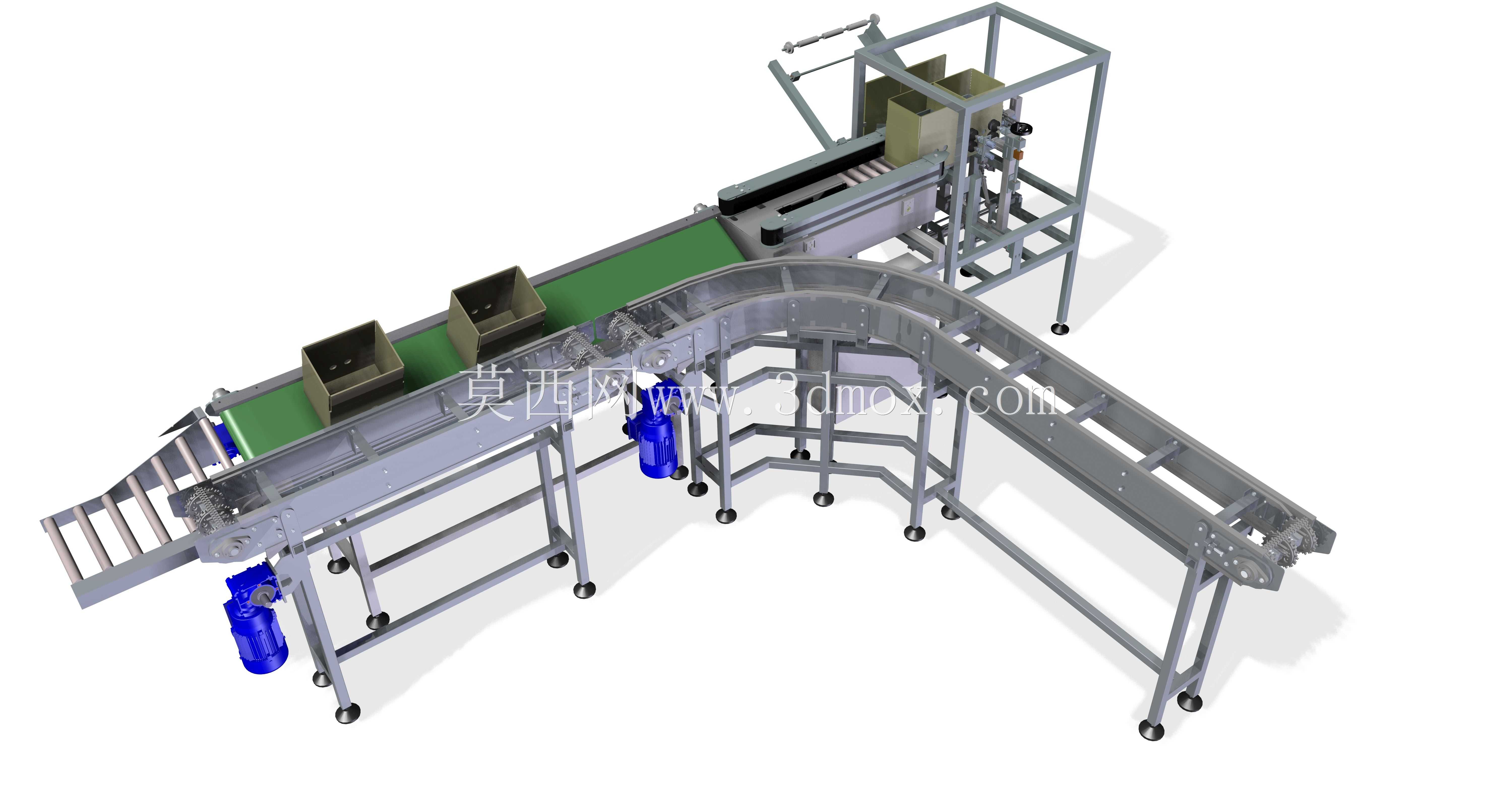

这套带转角结构的输送成型设备，主要面向食品分装、日化品装盒、小型零部件规整等生产场景，衔接前段物料装填与后段封装工序，解决直线输送受车间布局限制无法转向衔接工位的痛点。设备整体采用三段式布局，首段为水平进料段，搭配间隔排布的无动力滚筒承托来料，降低皮带起始段的承重磨损，中段为90度转弯输送段，采用适配转角半径的特制绿色PVC防滑皮带，避免料盒在转向过程中出现偏移、卡滞，尾段衔接成型工位，通过机架上方的导向挡条与推料机构，将输送到位的料盒精准推入成型模腔，完成盒体折边或物料压装的成型动作。

从设计逻辑来看，整套设备的机架全部采用304不锈钢方管焊接成型，支脚搭配可调脚轮与固定脚杯，既满足车间内快速转场移位的需求，也能在固定安装时通过脚杯调节水平度，抵消地面不平整带来的运行抖动。驱动单元采用分体式布局，直线段与转弯段分别配置独立的减速电机，通过链轮链条带动辊筒转动，各段输送速度可单独调节，匹配前后工序的生产节拍，避免出现物料堆积或工位待料的情况。转弯段的内侧设置高密度导向护栏，护栏与皮带边缘预留5mm间隙，既不会刮蹭皮带表面，也能对料盒形成侧向限位，保证转向过程中料盒姿态统一。

安装边界方面，整套设备直线段总长度约4.2米，转弯段外半径约1.2米，进料段高度0.75米，成型工位段高度0.8米，整体占地宽度约1.8米，安装时需预留两侧各0.6米的检修通道，方便日常更换皮带、调整导向挡条位置。成型工位上方的推料机构行程可调，可适配长宽在150-300mm区间的不同规格料盒，无需更换整套工装，仅需调整挡条位置与推块行程即可完成换型，适配多品种小批量的生产需求。设备的皮带下方设置多组承托托辊，托辊间距控制在200mm以内，避免皮带长时间承重出现下凹变形，延长皮带使用寿命。电气走线全部隐藏在机架方管内部，仅在电机与操作位预留接线端口，减少车间粉尘、水汽对线路的侵蚀，提升设备运行稳定性。
