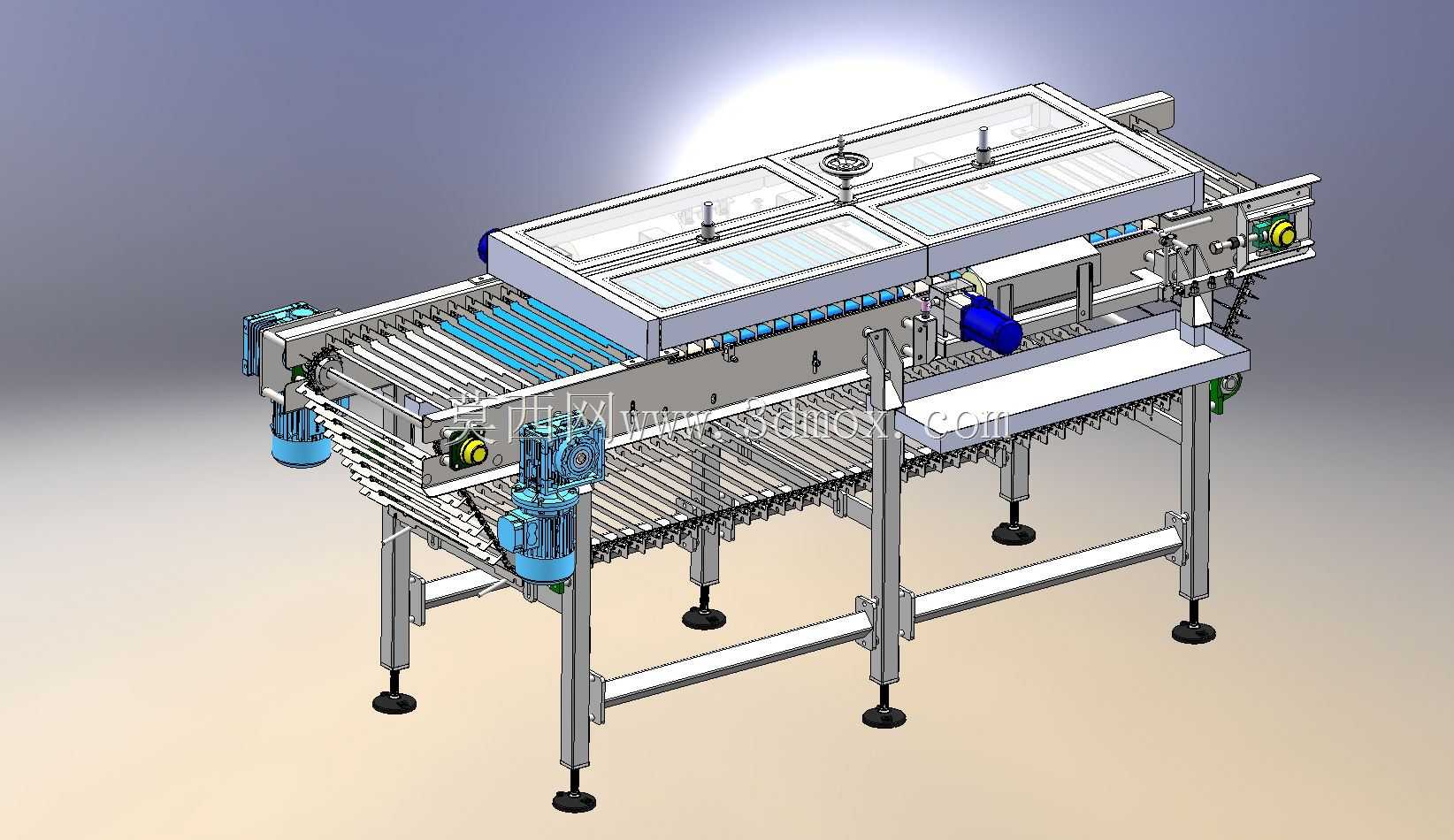

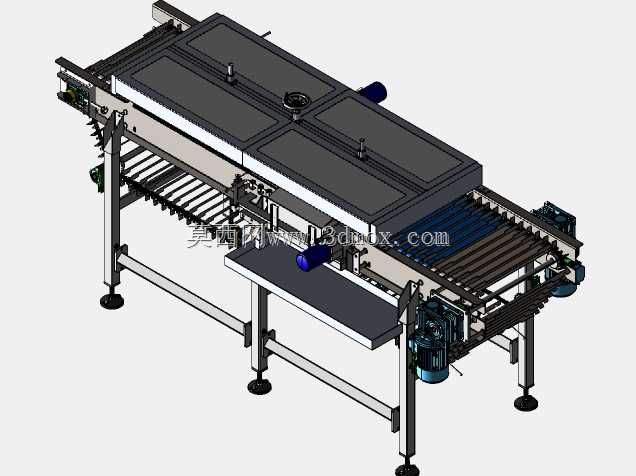

带凸耳结构链式输送设备三维设计

这款带凸耳的链式输送设备，主要面向食品加工、日化包装、零部件分拣等连续生产场景，可适配盒装、袋装、规则块状物料的长距离工位间转运需求，尤其适合需要在输送过程中完成定位、检测、喷码、分拣工序的生产线布局。设备整体采用模块化机架设计，主体支撑框架选用标准工业铝型材搭配不锈钢连接构件，支脚配置可调节防滑脚杯，能够适配地面存在±15mm以内高度差的安装场景，安装时无需额外预埋固定螺栓，仅需调整脚杯高度即可保证输送面水平度，单段设备的输送面宽度可根据产线需求在300mm至800mm区间调整，标准段长度可覆盖1m至6m的布置需求，多段拼接时可通过端部连接法兰快速对齐，减少现场安装的校准工作量。

设备核心输送结构采用双侧滚子链传动，链节上一体冲压成型的凸耳结构可直接卡持物料底部或侧边定位槽，输送过程中不会出现物料相对滑移的问题，相比普通平皮带输送，定位精度可控制在±2mm以内，能够直接对接后续工位的机械手抓取、视觉检测等对物料位置精度有要求的工序。传动端采用减速电机直连主动轴的驱动方式，主动轴两端配置带座外球面轴承，可通过张紧机构调整链条张紧度，避免长期运行后链条松弛出现跳齿、卡滞问题；从动端配置滑动式张紧座，维护时无需拆解整体机架即可完成链条更换、张紧调整作业。

设备上部配置透明防护盖板，既可以避免输送过程中物料掉落、外界杂物落入输送链路，也方便操作人员实时观察输送运行状态，盖板通过快拆搭扣与机架连接，清理维护时可快速掀开无需工具拆卸。机架侧面预留了多组传感器安装位、气动元件走线槽，可根据实际生产需求加装光电检测开关、挡停机构、导向护栏等附件，无需额外在机架上钻孔加工，降低产线改造的二次加工成本。输送链路下方设置接渣托盘，可承接输送过程中掉落的物料碎屑、包装残料，日常清洁时仅需抽出托盘即可完成清理，适配食品、医药等对生产卫生条件有要求的场景。

设计过程中充分考虑了设备的运行维护便利性，所有传动部位的轴承座均预留了润滑注油口，日常保养时无需拆解护罩即可完成注脂作业；驱动电机的安装座采用可调式结构，更换不同速比电机时可快速调整安装位置，适配不同输送节拍的产线需求。设备的整体重心控制在机架支撑面范围内，满载运行时的晃动量小于0.5mm，不会因运行振动导致物料偏移定位位置，可适配12m/min至30m/min的常规输送节拍需求，若有高速输送需求也可通过更换大速比减速机、调整链轮齿数实现最高60m/min的输送速度。
