蜗轮蜗杆式手摇牵引绞车结构设计

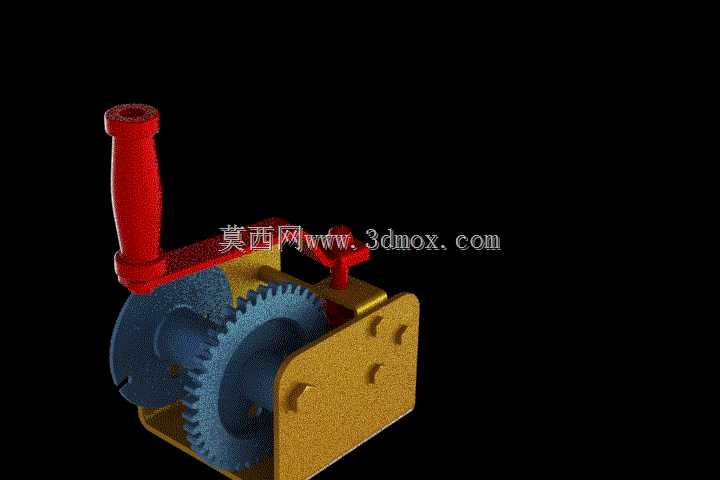

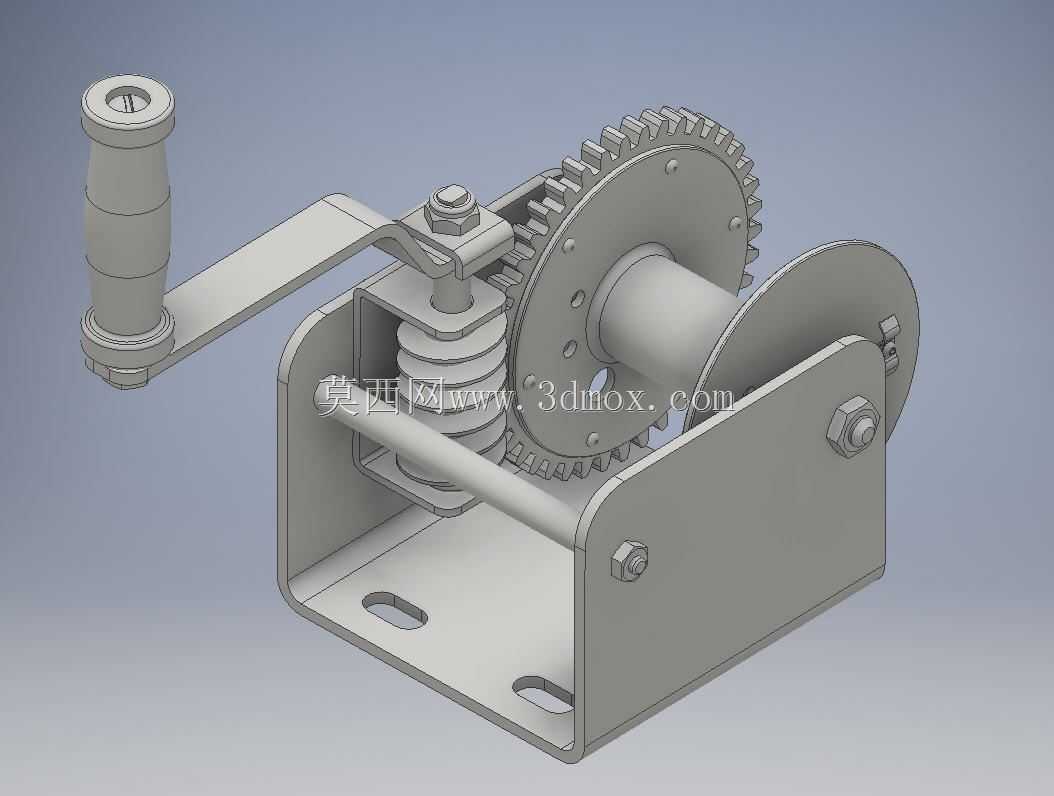

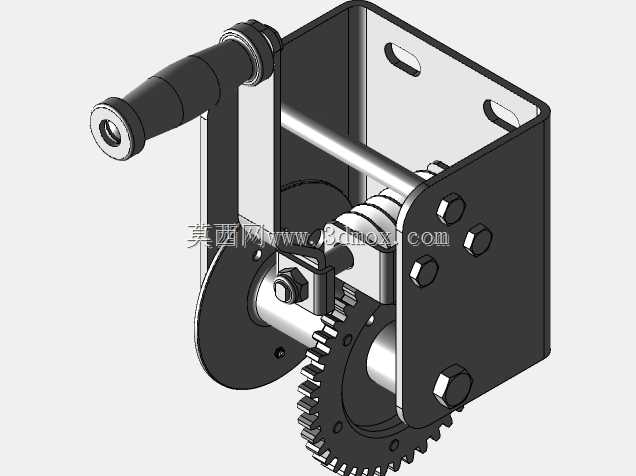

这款手动牵引绞车采用蜗轮蜗杆传动副作为核心减速增扭结构，在轻载牵引、临时吊装、小型设备移位等场景中具备极高的实用价值，尤其适合无供电条件的野外作业、小型仓储货物拖拽、舞台布景临时固定、轻型设备安装对位等工况，相比电动牵引设备无需外接电源，整体结构紧凑自重较轻，单人即可完成搬运与操作。从结构设计逻辑来看，整体采用U型折弯钢板作为安装基座，基座底部开设两个长圆形安装孔，可适配不同孔距的安装面，安装时可通过螺栓将基座固定在钢结构支架、设备机架或者临时锚固点上，长圆孔的设计预留了安装调整余量，降低了安装面的加工精度要求，现场安装时无需配钻即可完成固定。传动部分采用单头蜗杆配合大齿圈蜗轮的结构，蜗杆输入端直接连接摇臂手柄，摇臂采用弯折成型的钢板结构，手柄处套有可转动的握套，操作时握套可随手部转动降低摩擦阻力，摇臂的力臂长度经过匹配设计，单人施加正常握力即可输出足够的牵引力，同时蜗轮蜗杆结构自带反向自锁特性，当停止摇动手柄时，负载端的拉力无法驱动蜗轮反转，可自动锁止牵引位置，无需额外设置棘轮锁止机构，大幅简化了整体结构，也避免了锁止机构失效导致的负载滑脱风险。卷筒部分与蜗轮同轴固定，卷筒两侧设置挡边法兰，可防止牵引钢丝绳在收卷过程中从卷筒侧边脱出，卷筒的容绳量可适配常规直径的轻型钢丝绳，满足短距离牵引的行程需求。整体装配采用螺栓连接的方式，基座两侧的支撑板通过螺栓与底板固定，蜗杆、蜗轮的转轴均通过轴孔配合安装在两侧支撑板上，转轴端部采用六角螺母锁紧防松，装配时无需复杂工装即可完成组装，后期维护时拆解也十分便捷，可快速对传动部位加注润滑脂或者更换磨损部件。在实际选型使用时，需要注意安装基座的锚固强度必须匹配额定牵引负载，避免牵引过程中锚固点脱落引发安全问题，同时由于蜗轮蜗杆传动的传动效率相对偏低，这款绞车更适合间歇性轻载牵引作业，不适合长时间连续高负载运行，日常使用时定期在蜗杆蜗轮啮合面、转轴转动部位涂抹润滑脂，可有效降低零件磨损，延长设备使用寿命。
